公開番号2025170496
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075105
出願日2024-05-07
発明の名称窒化物半導体発光素子の製造方法
出願人日機装株式会社
代理人弁理士法人平田国際特許事務所
主分類H10H 20/825 20250101AFI20251112BHJP()
要約【課題】n型半導体層の成膜時のV/III比が比較的低い場合にn型半導体層の結晶性を向上させることができる窒化物半導体発光素子の製造方法を提供する。
【解決手段】窒化物半導体発光素子1の製造方法は、基板2、n型半導体層4、活性層5及びp型半導体層7が順に積層された窒化物半導体発光素子1の製造方法である。窒化物半導体発光素子1の製造方法は、III族元素の原料ガスの流量FIII[μmol/min]に対するV族元素の原料ガスの流量Fv[μmol/min]の比率Fv/FIIIをV/III比と定義したとき、n型半導体層4を成膜するときのV/III比は、95未満である。
【選択図】図1
特許請求の範囲【請求項1】
基板、n型半導体層、活性層及びp型半導体層が順に積層された窒化物半導体発光素子の製造方法であって、
III族元素の原料ガスの流量F
III
[μmol/min]に対するV族元素の原料ガスの流量F

[μmol/min]の比率F

/F
III
をV/III比と定義したとき、
前記n型半導体層を成膜するときの前記V/III比は、95未満である、
窒化物半導体発光素子の製造方法。
続きを表示(約 450 文字)【請求項2】
前記n型半導体層を成膜するときの前記V/III比は、25以上95未満である、
請求項1に記載の窒化物半導体発光素子の製造方法。
【請求項3】
前記基板は、サファイア基板であり、
前記窒化物半導体発光素子は、前記基板と前記n型半導体層との間に位置するバッファ層をさらに備え、
前記バッファ層の(10-12)面についてのX線ロッキングカーブの半値幅は、308arcsec以下又は380arcsec以上である、
請求項1又は2に記載の窒化物半導体発光素子の製造方法。
【請求項4】
前記基板は、サファイア基板であり、
前記窒化物半導体発光素子は、前記基板と前記n型半導体層との間に位置するバッファ層をさらに備え、
前記バッファ層の(10-12)面についてのX線ロッキングカーブの半値幅は、308arcsec超過380arcsec未満である、
請求項1又は2に記載の窒化物半導体発光素子の製造方法。

発明の詳細な説明【技術分野】
【0001】
本発明は、窒化物半導体発光素子の製造方法に関する。
続きを表示(約 1,400 文字)【背景技術】
【0002】
特許文献1及び2には、基板、n型半導体層、活性層及びp型半導体層が順に積層された窒化物半導体発光素子の製造方法が開示されている。特許文献1に記載の窒化物半導体発光素子の製造方法においては、n型半導体層の結晶性を向上させるべく、n型半導体層を成膜するときのV/III比が400以上2500以下とされている。また、特許文献2に記載の窒化物半導体発光素子の製造方法においては、n型半導体層の結晶性を向上させるべく、n型半導体層を成膜するときのV/III比が10000以下である。
【先行技術文献】
【特許文献】
【0003】
特開2016-25253号公報
特開2011-181673号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1及び2に記載の窒化物半導体発光素子の製造方法のように、従来、n型半導体層を成膜するときのV/IIIは、比較的高く設定されることが通常であり、V/IIIが比較的低い場合については何ら考慮されていない。
【0005】
本発明は、前述の事情に鑑みてなされたものであり、n型半導体層の成膜時のV/III比が比較的低い場合にn型半導体層の結晶性を向上させることができる窒化物半導体発光素子の製造方法を提供することを目的とする。
【課題を解決するための手段】
【0006】
本発明は、前記の目的を達成するため、基板、n型半導体層、活性層及びp型半導体層が順に積層された窒化物半導体発光素子の製造方法であって、III族元素の原料ガスの流量F
III
[μmol/min]に対するV族元素の原料ガスの流量F

[μmol/min]の比率F

/F
III
をV/III比と定義したとき、前記n型半導体層を成膜するときの前記V/III比は、95未満である、窒化物半導体発光素子の製造方法を提供する。
【発明の効果】
【0007】
本発明によれば、n型半導体層の成膜時のV/III比が比較的低い場合にn型半導体層の結晶性を向上させることができる窒化物半導体発光素子の製造方法を提供することが可能となる。
【図面の簡単な説明】
【0008】

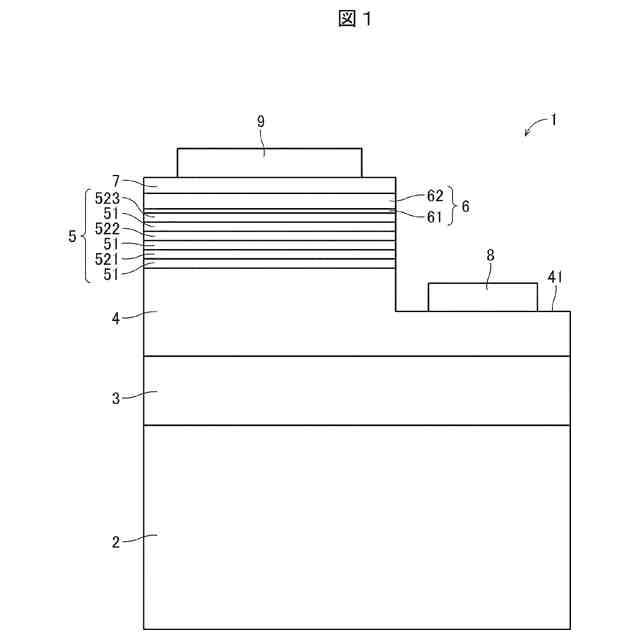

実施の形態における、窒化物半導体発光素子の構成を概略的に示す模式図である。
実験例における、各試料のAlNミックス値を示すグラフである。
実験例における、各試料のn-AlGaNミックス値を示すグラフである。
【発明を実施するための形態】
【0009】
[実施の形態]
本発明の実施の形態について、図1を参照して説明する。なお、以下に説明する実施の形態は、本発明を実施する上での好適な具体例として示すものであり、技術的に好ましい種々の技術的事項を具体的に例示している部分もあるが、本発明の技術的範囲は、この具体的態様に限定されるものではない。
【0010】
(窒化物半導体発光素子1)
本形態は、窒化物半導体発光素子1の製造方法に関する。まず、本形態の製造方法にて製造される窒化物半導体発光素子1について説明する。
(【0011】以降は省略されています)

この特許をJ-PlatPat(特許庁公式サイト)で参照する
