特許ウォッチ

公開番号2025154027
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056800
出願日2024-03-29
発明の名称発光装置
出願人サンケン電気株式会社
代理人個人,個人,個人
主分類H10H 20/851 20250101AFI20251002BHJP()
要約【課題】
青色発光素子(青色LED)と蛍光体で赤色を発光する発光装置において、明るさを飛躍的に向上させた赤色の発光装置を提供することを目的とする。
【解決手段】
青色発光素子と第1の蛍光体と第2の蛍光体とを含み、赤色の光を発光する発光装置であって、
前記発光装置の発光ピーク波長は615nm以上、690nm以下であり、
前記発光装置の前記発光ピーク波長における発光強度を100%としたときに、
発光波長580nmにおける発光強度が20%以下、
発光波長700nmにおける発光強度が50%以下、
発光波長400nmから500nmにおける最大発光強度が5%以下、
の全てを満たすものである発光装置。
【選択図】図1
特許請求の範囲【請求項１】
青色発光素子と第１の蛍光体と第２の蛍光体とを含み、赤色の光を発光する発光装置であって、
前記発光装置の発光ピーク波長は６１５ｎｍ以上、６９０ｎｍ以下であり、
前記発光装置の前記発光ピーク波長における発光強度を１００％としたときに、
発光波長５８０ｎｍにおける発光強度が２０％以下、
発光波長７００ｎｍにおける発光強度が５０％以下、
発光波長４００ｎｍから５００ｎｍにおける最大発光強度が５％以下、
の全てを満たすものであることを特徴とする発光装置。
続きを表示（約 640 文字）【請求項２】
前記発光装置の発光ピーク波長における発光強度を１００％としたときに、
前記発光波長５８０ｎｍにおける発光強度が５％以下、
前記発光波長７００ｎｍにおける発光強度が４０％以下、
前記発光波長４００ｎｍから５００ｎｍにおける最大発光強度が２％以下、
の少なくとも１つを満たすものであることを特徴とする請求項１に記載の発光装置。
【請求項３】
前記第１の蛍光体の発光ピーク波長は６３５ｎｍ未満であり、前記第２の蛍光体の発光ピーク波長は６３５ｎｍ以上であることを特徴とする請求項１に記載の発光装置。
【請求項４】

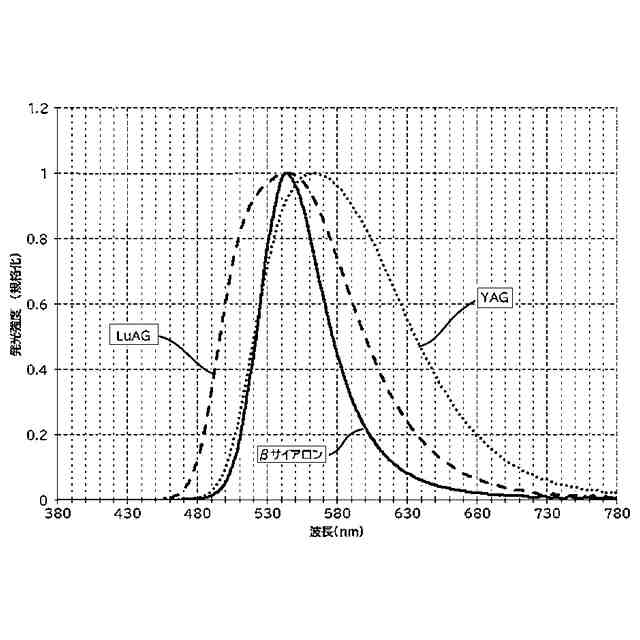

前記第１の蛍光体はＬｕＡＧ蛍光体、ＹＡＧ蛍光体、ＳＣＡＳＮ蛍光体又はＫＳＦ蛍光体であることを特徴とする請求項１に記載の発光装置。
【請求項５】

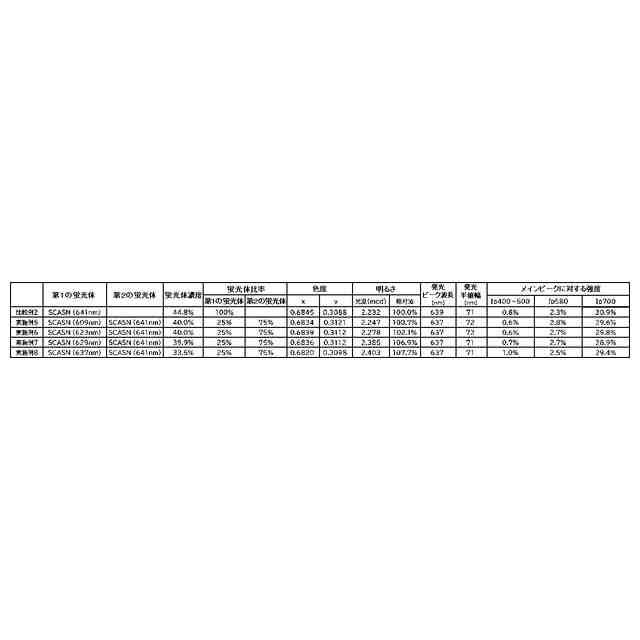

前記第１の蛍光体及び前記第２の蛍光体の総量に対する前記第１の蛍光体の量が２０質量％以上であることを特徴とする請求項１に記載の発光装置。
【請求項６】
前記第１の蛍光体及び前記第２の蛍光体の発光半値幅が８０ｎｍ以下であることを特徴とする請求項１に記載の発光装置。
【請求項７】
前記第２の蛍光体は、波長２５０～６００ｎｍにおける励起スペクトルの最大強度を１００％としたとき、波長５８０ｎｍにおける励起スペクトルの強度が７０％以上のものであることを特徴とする請求項１から６のいずれか一項に記載の発光装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は赤色の光を発光する発光装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
赤色の発光装置として、白熱電球に色ガラスフィルターを取りつけたものや、ＡｌＩｎＧａＰ系の発光ダイオード（ＬＥＤチップ）が用いられていた。また、下記特許文献１のような、青色発光素子（青色ＬＥＤともいう）とＣａＳ：Ｅｕ系蛍光体や酸窒化物蛍光体で構成される発光装置も提案されている。
【０００３】
人間の目は波長５５５ｎｍの黄色い光を一番明るく感じことが知られている（図１２参照）。白色照明においては、青色や赤色成分も必要になる。しかし、これらの波長は視感度が低いため、演色性と明るさを両立させるために様々な技術が開発されている（非特許文献１から３参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－１９２６１４号公報
【非特許文献】
【０００５】
ＧｒｅｇｏｒＪ．Ｈｏｅｒｄｅｒｅｔａｌ．，Ｓｒ［Ｌｉ２Ａｌ２Ｏ２Ｎ２］：Ｅｕ２＋－Ａｈｉｇｈｐｅｒｆｏｒｍａｎｃｅｒｅｄｐｈｏｓｐｈｏｒｔｏｂｒｉｇｈｔｅｎｔｈｅｆｕｔｕｒｅ，ＮＡＴＵＲＥＣＯＭＭＵＮＩＣＡＴＩＯＮＳ，ｖｏｌｕｍｅ１０，１８２４（２０１９）
Ｗ．Ａ．Ｔｈｏｒｎｔｏｎ，ＬｕｍｉｎｏｓｉｔｙａｎｄＣｏｌｏｒ－ＲｅｎｄｅｒｉｎｇＣａｐａｂｉｌｉｔｙｏｆＷｈｉｔｅＬｉｇｈｔ，Ｊｏｕｒｎａｌｏｆｔｈｅｏｐｔｉｃａｌｓｏｃｉｅｔｙｏｆａｍｅｒｉｃａ，Ｖｏｌ６１Ｎｏ．９，１９７１
Ｍ．ＫｏｅｄａｍａｎｄＪ．Ｊ．Ｏｐｓｔｅｌｔｅｎ，Ｍｅａｓｕｒｅｍｅｎｔａｎｄｃｏｍｐｕｔｅｒ－ａｉｄｅｄｏｐｔｉｍｉｚａｔｉｏｎｏｆｓｐｅｃｔｒａｌｐｏｗｅｒｄｉｓｔｒｉｂｕｔｉｏｎｓ，ＬｉｇｈｔｉｎｇＲｅｓｅａｃｈａｎｄＴｅｃｈｎｏｌｏｇｙ，Ｖｏｌ３Ｎｏ．３１９７１
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ＡｌＩｎＧａＰ系の発光ダイオード（ＬＥＤチップ）は蛍光体を用いなくてもよいが、電流値による色の変化が大きく、温度特性が悪いという問題がある。そのため、青色発光素子（青色ＬＥＤ）と蛍光体とを組合せて、アンバー色や赤色などの発光装置を作ることは重要である。特許文献１に記載の赤色発光装置は、演色性が高く色覚障がい者にも認識することができるとされている。しかしながら、インジケータ等で赤色の発光装置を点灯させたときに点灯の有無を視認することが重要な分野などでは、十分な明るさを得ることができなかった。
【０００７】
本開示は、上記問題を解決するためになされたものであり、青色発光素子（青色ＬＥＤ）と蛍光体で赤色を発光する発光装置において、明るさを飛躍的に向上させた赤色の発光装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示は、上記目的を達成するためになされたものであり、青色発光素子と第１の蛍光体と第２の蛍光体とを含み、赤色の光を発光する発光装置であって、
前記発光装置の発光ピーク波長は６１５ｎｍ以上、６９０ｎｍ以下であり、
前記発光装置の前記発光ピーク波長における発光強度を１００％としたときに、
発光波長５８０ｎｍにおける発光強度が２０％以下、
発光波長７００ｎｍにおける発光強度が５０％以下、
発光波長４００ｎｍから５００ｎｍにおける最大発光強度が５％以下、
の全てを満たすものである発光装置を提供する。
【０００９】

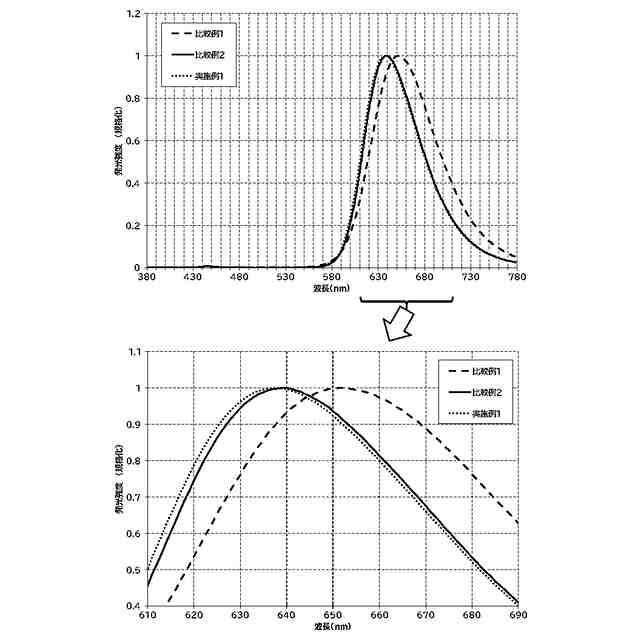

このような発光装置によれば、長波長で視感度の悪い発光を抑え、明るさを飛躍的に向上させた赤色の発光装置となる。
【００１０】
このとき、前記発光装置の発光ピーク波長における発光強度を１００％としたときに、
前記発光波長５８０ｎｍにおける発光強度が５％以下、
前記発光波長７００ｎｍにおける発光強度が４０％以下、
前記発光波長４００ｎｍから５００ｎｍにおける最大発光強度が２％以下、
の少なくとも１つを満たすものである発光装置とすることができる。
（【００１１】以降は省略されています）

関連特許
