公開番号2025174923
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025081672
出願日2025-05-15
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類H10K 50/19 20230101AFI20251120BHJP()
要約【課題】製造コストが削減された表示装置を提供する。
【解決手段】異なる色の光を呈する第1乃至第3の副画素を有し、第1の副画素は、第1の着色層及び第1の発光デバイスを有し、第2の副画素は、第2の着色層及び第2の発光デバイスを有し、第3の副画素は、第3の発光デバイスを有し、第1の発光デバイスは、一対の電極間に第1及び第2の発光層を有し、かつ第1及び第2の発光層の間に第1の中間層を有し、第1及び第2の発光層は、それぞれ青色の発光物質を有する層と赤色の発光物質を有する層とを有し、第2の発光デバイスは、一対の電極間に第3及び第4の発光層を有し、かつ第3及び第4の発光層の間に第2の中間層を有し、第3及び第4の発光層は、それぞれ青色の発光物質を有する層と赤色の発光物質を有する層とを有し、第3の発光デバイスは、一対の電極間に第5及び第6の発光層を有し、かつ第5及び第6の発光層の間に第3の中間層を有し、第5及び第6の発光層は、それぞれ緑色の発光物質を有する層である、表示装置。

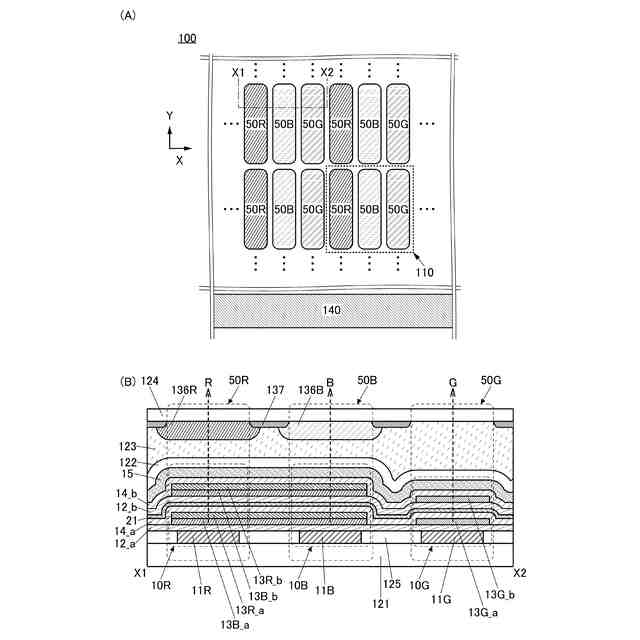

【選択図】図1
特許請求の範囲【請求項１】
異なる色の光を呈する第１の副画素、第２の副画素、及び第３の副画素を有し、
前記第１の副画素は、第１の着色層及び第１の発光デバイスを有し、
前記第２の副画素は、第２の着色層及び第２の発光デバイスを有し、
前記第３の副画素は、第３の発光デバイスを有し、
前記第１の発光デバイスは、一対の電極間に第１の発光層と第２の発光層を有し、かつ前記第１の発光層と前記第２の発光層の間に第１の中間層を有し、
前記第１の発光層および前記第２の発光層は、それぞれ青色の発光物質を有する層と赤色の発光物質を有する層とを有し、
前記第２の発光デバイスは、一対の電極間に第３の発光層と第４の発光層を有し、かつ前記第３の発光層と前記第４の発光層の間に第２の中間層を有し、
前記第３の発光層および前記第４の発光層は、それぞれ青色の発光物質を有する層と赤色の発光物質を有する層とを有し、
前記第３の発光デバイスは、一対の電極間に第５の発光層と第６の発光層を有し、かつ前記第５の発光層と前記第６の発光層の間に第３の中間層を有し、
前記第５の発光層および前記第６の発光層は、それぞれ緑色の発光物質を有する層である、表示装置。
続きを表示（約 2,200 文字）【請求項２】
異なる色の光を呈する第１の副画素及び第２の副画素を有し、
前記第１の副画素は、第１の着色層及び第１の発光デバイスを有し、
前記第２の副画素は、第２の着色層及び第２の発光デバイスを有し、
前記第１の発光デバイスは、一対の電極間に第１の発光層、第２の発光層、第３の発光層、第４の発光層、及び第１の中間層を有し、
前記第１の発光層は、前記第２の発光層に接し、
前記第３の発光層は、前記第４の発光層に接し、
前記第１の中間層は、前記第１の発光層及び前記第３の発光層の間に位置し、かつ、前記第２の発光層及び前記第４の発光層の間に位置し、
前記第２の発光デバイスは、一対の電極間に第５の発光層、第６の発光層、第７の発光層、第８の発光層、及び第２の中間層を有し、
前記第５の発光層は、前記第６の発光層に接し、
前記第７の発光層は、前記第８の発光層に接し、
前記第２の中間層は、前記第５の発光層及び前記第７の発光層の間に位置し、かつ、前記第６の発光層及び前記第８の発光層の間に位置し、
前記第１の発光層及び前記第５の発光層は、第１の発光物質を有し、
前記第２の発光層及び前記第６の発光層は、第２の発光物質を有し、
前記第３の発光層及び前記第７の発光層は、前記第１の発光物質を有し、
前記第４の発光層及び前記第８の発光層は、前記第２の発光物質を有する、表示装置。
【請求項３】
請求項２において、
前記第１の発光物質は、青色の発光物質であり、
前記第２の発光物質は、赤色の発光物質である、表示装置。
【請求項４】
請求項２において、
前記第１の発光物質及び前記第２の発光物質のうちの一方の発光波長は、他方の発光波長の１．１８倍以上１．８８倍以下である、表示装置。
【請求項５】
異なる色の光を呈する第１の副画素、第２の副画素、及び第３の副画素を有し、
前記第１の副画素は、第１の着色層及び第１の発光デバイスを有し、
前記第２の副画素は、第２の着色層及び第２の発光デバイスを有し、
前記第３の副画素は、第３の発光デバイスを有し、
前記第１の発光デバイスは、一対の電極間に第１の発光層、第２の発光層、第３の発光層、第４の発光層、及び第１の中間層を有し、
前記第１の発光層は、前記第２の発光層に接し、
前記第３の発光層は、前記第４の発光層に接し、
前記第１の中間層は、前記第１の発光層及び前記第３の発光層の間に位置し、かつ、前記第２の発光層及び前記第４の発光層の間に位置し、
前記第２の発光デバイスは、一対の電極間に第５の発光層、第６の発光層、第７の発光層、第８の発光層、及び第２の中間層を有し、
前記第５の発光層は、前記第６の発光層に接し、
前記第７の発光層は、前記第８の発光層に接し、
前記第２の中間層は、前記第５の発光層及び前記第７の発光層の間に位置し、かつ、前記第６の発光層及び前記第８の発光層の間に位置し、
前記第３の発光デバイスは、一対の電極間に第９の発光層、第１０の発光層、及び第３の中間層を有し、
前記第３の中間層は、前記第９の発光層及び前記第１０の発光層の間に位置し、
前記第１の発光層及び前記第５の発光層は、第１の発光物質を有し、
前記第２の発光層及び前記第６の発光層は、第２の発光物質を有し、
前記第３の発光層及び前記第７の発光層は、前記第１の発光物質を有し、
前記第４の発光層及び前記第８の発光層は、前記第２の発光物質を有し、
前記第９の発光層及び前記第１０の発光層は、第３の発光物質を有する、表示装置。
【請求項６】
請求項５において、
前記第１の発光物質は、青色の発光物質であり、
前記第２の発光物質は、赤色の発光物質であり、
前記第３の発光物質は、緑色の発光物質である、表示装置。
【請求項７】
請求項２乃至請求項６のいずれか一において、
前記第１の発光物質は、蛍光発光物質であり、
前記第２の発光物質は、燐光発光物質である、表示装置。
【請求項８】
請求項２乃至請求項６のいずれか一において、
前記第１の発光物質は、蛍光発光物質であり、
前記第２の発光物質は、燐光発光物質であり、
前記第１の発光層は、第１のホスト材料を有し、
前記第１のホスト材料のＴ
１
準位及び前記第１の発光物質のＴ
１
準位は、前記第２の発光物質のＴ
１
準位よりも高い、表示装置。
【請求項９】
請求項１乃至請求項６のいずれか一において、
前記第１の中間層及び前記第２の中間層のそれぞれが、有機化合物と、アルカリ金属またはアルカリ土類金属と、を有する、表示装置。
【請求項１０】
請求項１乃至請求項６のいずれか一において、
前記第１の中間層及び前記第２の中間層は、互いに同一の有機化合物と、互いに同一のアルカリ金属またはアルカリ土類金属と、を有する、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置に関する。なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の一態様の技術分野は、物、方法、または、製造方法に関するものである。または、本発明の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・オブ・マター）に関するものである。そのため、より具体的に本明細書で開示する本発明の一態様の技術分野としては、半導体装置、表示装置、液晶表示装置、発光装置、照明装置、蓄電装置、記憶装置、撮像装置、それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
有機化合物を用いたエレクトロルミネッセンス（ＥＬ：Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎｃｅ）を利用する発光デバイス（有機ＥＬデバイス）の実用化が進んでいる。これら発光デバイスの基本的な構成は、一対の電極間に発光材料を含む有機化合物層（ＥＬ層）を挟んだものである。このデバイスに電圧を印加して、キャリアを注入し、当該キャリアの再結合エネルギーを利用することにより、発光材料からの発光を得ることができる。
【０００３】
このような発光デバイスは自発光型であるため表示装置の画素に用いると、液晶に比べ、視認性が高く、バックライトが不要である等の利点があり、フラットパネルディスプレイに用いるデバイスとして好適である。また、このような発光デバイスを用いた表示装置は、薄型軽量に作製できることも大きな利点である。さらに非常に応答速度が速いことも特徴の一つである。
【０００４】
発光デバイスを用いた表示装置はさまざまな電子機器に好適であり、より良好な特性を有する発光デバイスを求めて研究開発が進められている。特に複数の発光ユニットを積層した、いわゆるタンデム型の発光デバイスは、高い発光効率を実現することから、注目されている。特許文献１および特許文献２は、塗分け方式のタンデム型発光デバイスについて開示している。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－３１７５４８号公報
特開２０２３－１６１８５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
塗分け方式のタンデム型の発光デバイスには、その製造工程が複雑になり、工程数が増加してしまうという問題がある。そのため、塗分け方式のタンデム型の発光デバイスを表示装置の画素に用いる場合、表示装置の製造コストが増加する、製造歩留まりが低下する、などの課題がある。
【０００７】
そこで、本発明の一態様は、製造工程の簡略化した表示装置を提供することを課題とする。また、本発明の一態様は、製造コストを削減した表示装置を提供することを課題とする。また、本発明の一態様は、安価な表示装置を提供することを課題とする。また、本発明の一態様は、消費電力の小さい表示装置を提供することを課題とする。また、本発明の一態様は、新規な表示装置を提供することを課題とする。
【０００８】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００９】

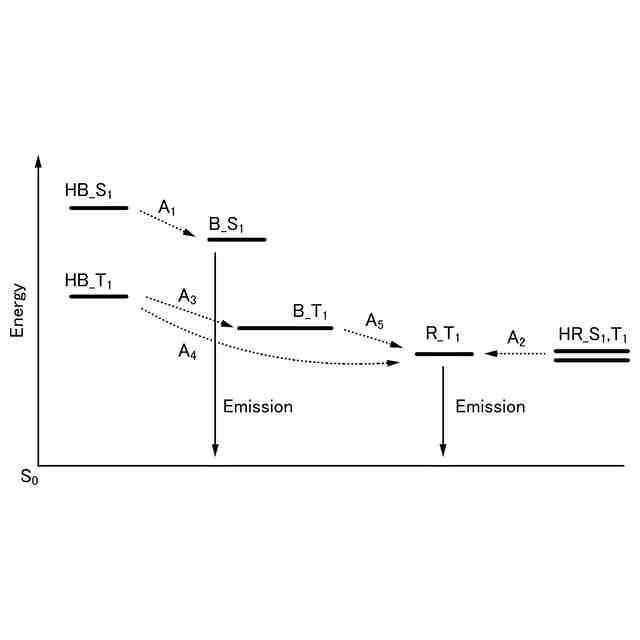

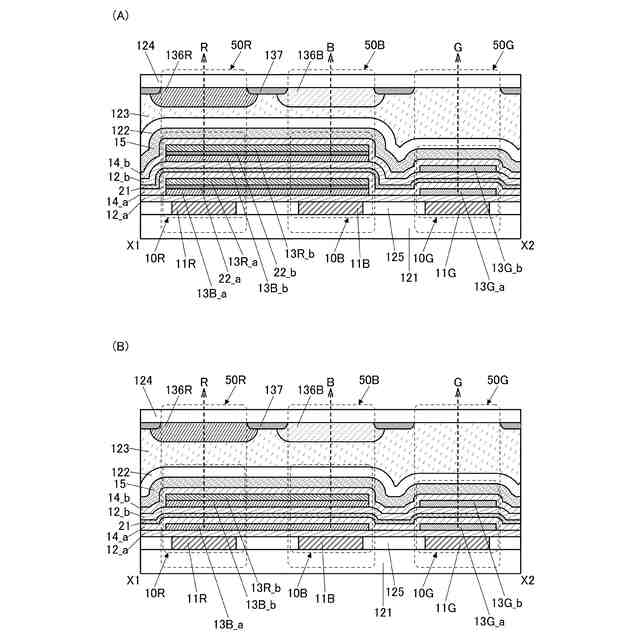

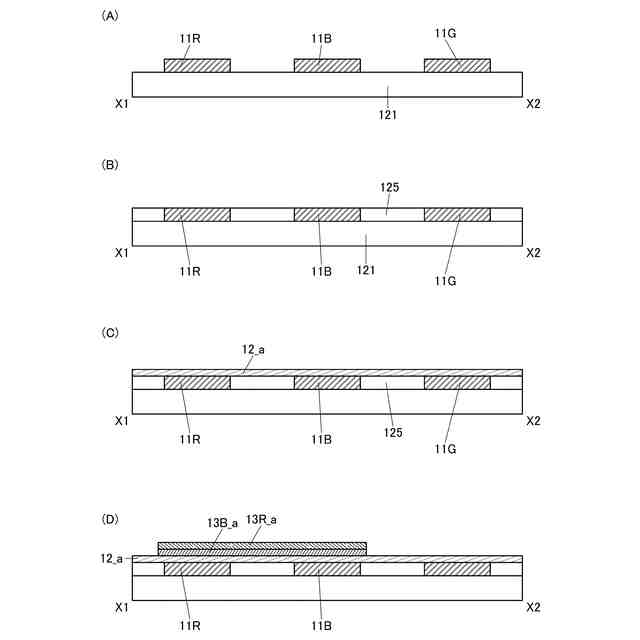

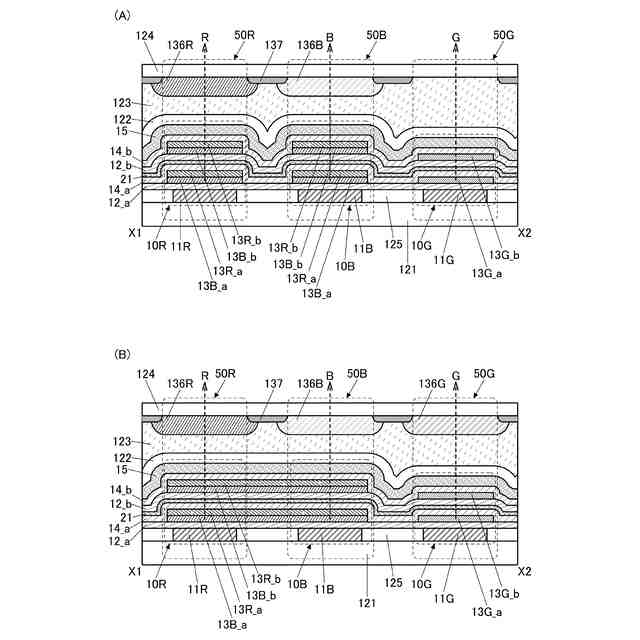

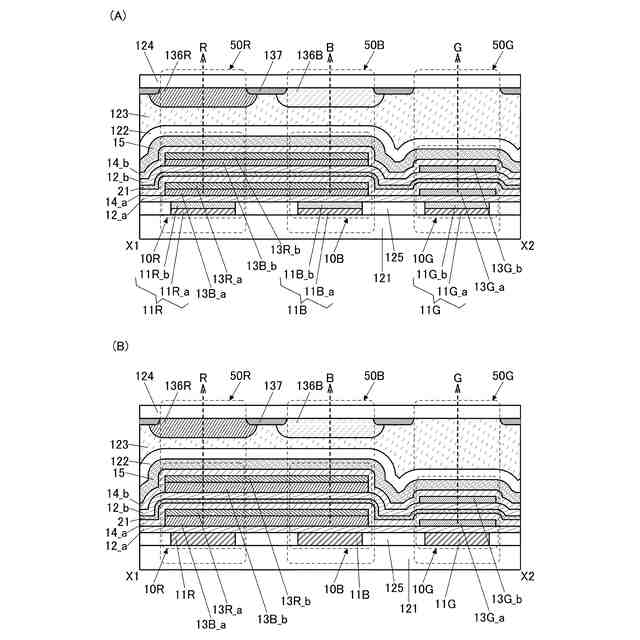

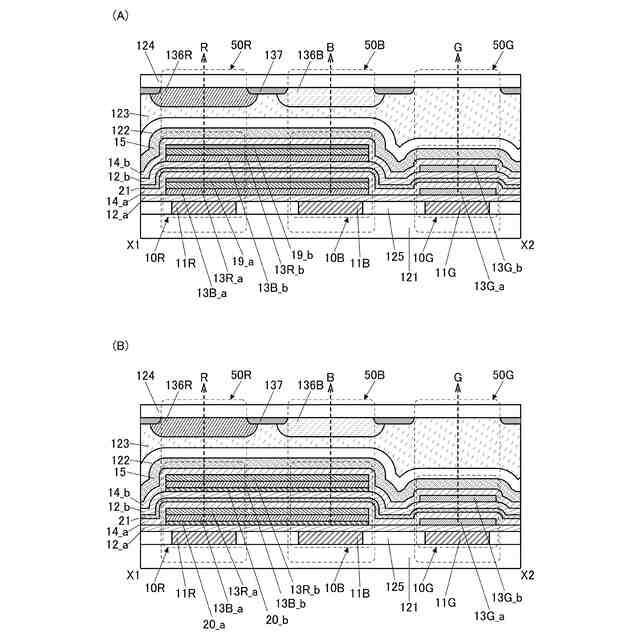

本発明の一態様は、異なる色の光を呈する第１の副画素、第２の副画素、及び第３の副画素を有し、第１の副画素は、第１の着色層及び第１の発光デバイスを有し、第２の副画素は、第２の着色層及び第２の発光デバイスを有し、第３の副画素は、第３の発光デバイスを有し、第１の発光デバイスは、一対の電極間に第１の発光層と第２の発光層を有し、かつ第１の発光層と第２の発光層の間に第１の中間層を有し、第１の発光層および第２の発光層は、それぞれ青色の発光物質を有する層と赤色の発光物質を有する層とを有し、第２の発光デバイスは、一対の電極間に第３の発光層と第４の発光層を有し、かつ第３の発光層と第４の発光層の間に第２の中間層を有し、第３の発光層および第４の発光層は、それぞれ青色の発光物質を有する層と赤色の発光物質を有する層とを有し、第３の発光デバイスは、一対の電極間に第５の発光層と第６の発光層を有し、かつ第５の発光層と第６の発光層の間に第３の中間層を有し、第５の発光層および第６の発光層は、それぞれ緑色の発光物質を有する層である、表示装置である。青色の発光物質は、蛍光発光物質であり、赤色の発光物質は、燐光発光物質であるとより好ましい。また、青色の発光物質を有する層は、第１のホスト材料を有し、第１のホスト材料のＴ
１
準位及び青色の発光物質のＴ
１
準位は、赤色の発光物質のＴ
１
準位よりも高いとより好ましい。
【００１０】
また、本発明の一態様は、異なる色の光を呈する第１の副画素及び第２の副画素を有し、第１の副画素は、第１の着色層及び第１の発光デバイスを有し、第２の副画素は、第２の着色層及び第２の発光デバイスを有し、第１の発光デバイスは、一対の電極間に第１の発光層、第２の発光層、第３の発光層、第４の発光層、及び第１の中間層を有し、第１の発光層は、第２の発光層に接し、第３の発光層は、第４の発光層に接し、第１の中間層は、第１の発光層及び第３の発光層の間に位置し、かつ、第２の発光層及び第４の発光層の間に位置し、第２の発光デバイスは、一対の電極間に第５の発光層、第６の発光層、第７の発光層、第８の発光層、及び第２の中間層を有し、第５の発光層は、第６の発光層に接し、第７の発光層は、第８の発光層に接し、第２の中間層は、第５の発光層及び第７の発光層の間に位置し、かつ、第６の発光層及び第８の発光層の間に位置し、第１の発光層及び第５の発光層は、第１の発光物質を有し、第２の発光層及び第６の発光層は、第２の発光物質を有し、第３の発光層及び第７の発光層は、第１の発光物質を有し、第４の発光層及び第８の発光層は、第２の発光物質を有する、表示装置である。第１の発光物質は、青色の発光物質であり、第２の発光物質は、赤色の発光物質であるとより好ましい。また、第１の発光物質及び第２の発光物質のうちの一方の発光波長は、他方の発光波長の１．１８倍以上１．８８倍以下であるとより好ましい。
（【００１１】以降は省略されています）
