公開番号2025159501
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062103
出願日2024-04-08
発明の名称太陽電池
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類H10K 30/50 20230101AFI20251014BHJP()
要約【課題】光電変換効率の低下を抑制しつつ、太陽電池の厚みを薄くすることが可能な、太陽電池を提供する。
【解決手段】太陽電池10は、第1面31と、第1面31の反対側に位置する第2面32とを有する光学部材30と、光学部材30の第2面32側に設けられたセル構成部20とを備えている。光学部材30の第2面32に、複数の凸部37が形成されている。各々の凸部37は、第1方向d1に沿って延びるとともに、第1方向d1に直交する第2方向d2に沿って配列されている。セル構成部20の厚みTは、凸部37の高さHよりも薄い。セル構成部20は、凸部37間に入り込んでいる。
【選択図】図5
特許請求の範囲【請求項１】
第１面と、前記第１面の反対側に位置する第２面とを有する光学部材と、
前記光学部材の前記第２面側に設けられたセル構成部とを備え、
前記光学部材の前記第２面に、複数の凸部が形成され、
各々の前記凸部は、第１方向に沿って延びるとともに、前記第１方向に直交する第２方向に沿って配列されており、
前記セル構成部の厚みは、前記凸部の高さよりも薄く、
前記セル構成部は、前記凸部間に入り込んでいる、太陽電池。
続きを表示（約 370 文字）【請求項２】
前記凸部は、レンチキュラーレンズを構成する、請求項１に記載の太陽電池。
【請求項３】
前記第１面に、複数のプリズム部が形成されている、請求項１に記載の太陽電池。
【請求項４】
各々の前記プリズム部は、前記第２方向に直交する断面において、前記第１方向の一方を向く第１傾斜面と、前記第２方向に直交する断面において、前記第１方向の他方を向く第２傾斜面とを含み、
前記第１傾斜面は、前記第２傾斜面よりも大きい、請求項３に記載の太陽電池。
【請求項５】
前記セル構成部は、ペロブスカイト型化合物を含む、請求項１に記載の太陽電池。
【請求項６】
前記セル構成部の前記光学部材側とは反対側に設けられた拡散反射シートを更に備える、請求項１に記載の太陽電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、太陽電池に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
環境への負荷が少ない発電方式として、太陽光発電が知られている。この太陽光発電には、太陽電池が用いられる。太陽電池は、光を電気に変換する電池である。太陽電池には、無機太陽電池と有機太陽電池とが知られている。このうち有機太陽電池には、製造コストが低いこと等の利点がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１９２２６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の太陽電池は、十分に薄いとはいえない。また、従来の太陽電池を薄くすると、光を電気に変換する部材が薄くなる。光を電気に変換する部材を薄くした場合、当該部材が光を十分に吸収しない場合がある。この場合、太陽電池の光電変換効率が低下する。
【０００５】
本開示は、以上の点を考慮してなされたものであって、光電変換効率の低下を抑制しつつ、太陽電池の厚みを薄くすることが可能な、太陽電池を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の太陽電池は、
第１面と、前記第１面の反対側に位置する第２面とを有する光学部材と、
前記光学部材の前記第２面側に設けられたセル構成部とを備え、
前記光学部材の前記第２面に、複数の凸部が形成され、
各々の前記凸部は、第１方向に沿って延びるとともに、前記第１方向に直交する第２方向に沿って配列されており、
前記セル構成部の厚みは、前記凸部の高さよりも薄く、
前記セル構成部は、前記凸部間に入り込んでいる。
【発明の効果】
【０００７】
本開示によれば、光電変換効率の低下を抑制しつつ、太陽電池の厚みを薄くできる。
【図面の簡単な説明】
【０００８】
図１は、一実施の形態による太陽光発電システムを示す平面図である。

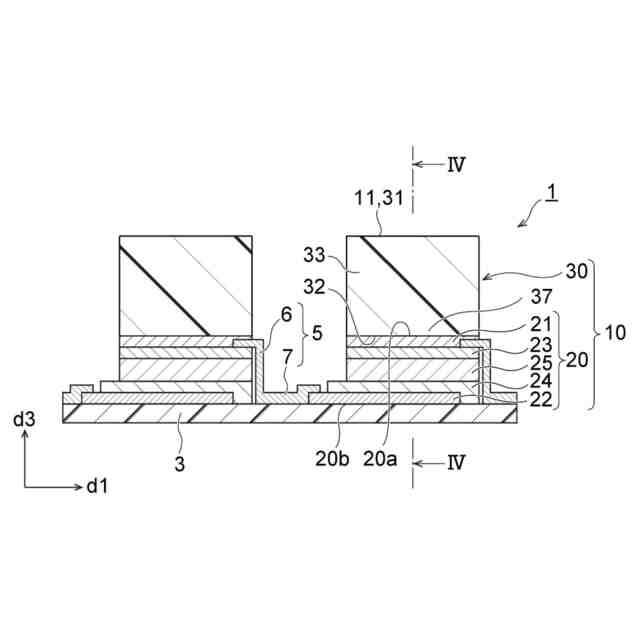

図２は、一実施の形態による太陽光発電システムを示す断面図（図１のII-II線断面図）である。
図３は、一実施の形態による光学部材を示す斜視図である。
図４は、一実施の形態による太陽電池を示す断面図（図２のIV-IV線断面図）である。

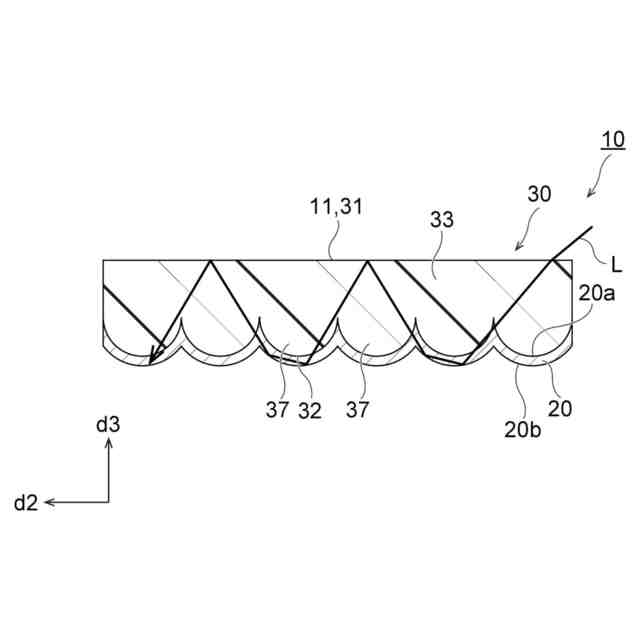

図５は、太陽電池に入射した光の光路を示す断面図である。

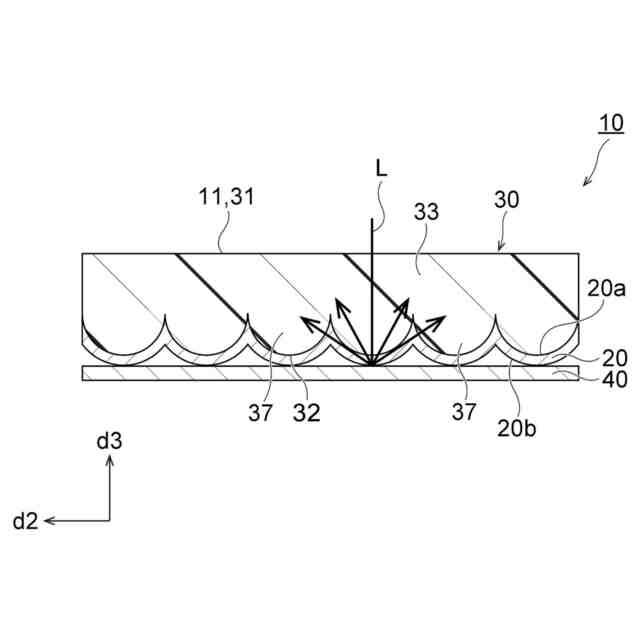

図６は、一実施の形態による太陽電池の変形例を示す断面図である。

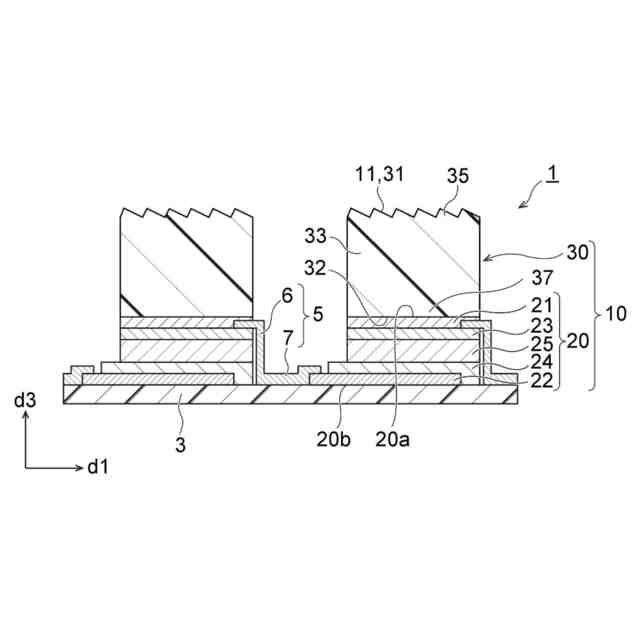

図７は、一実施の形態による太陽光発電システムの変形例を示す断面図である。

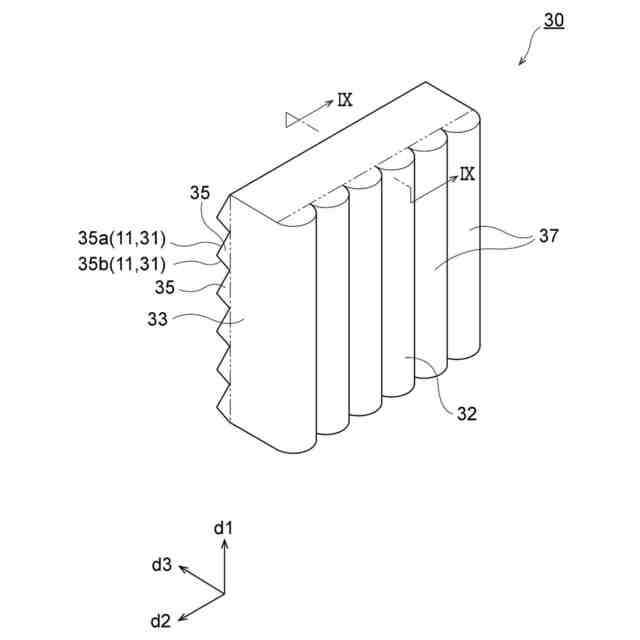

図８は、一実施の形態による光学部材を示す斜視図である。

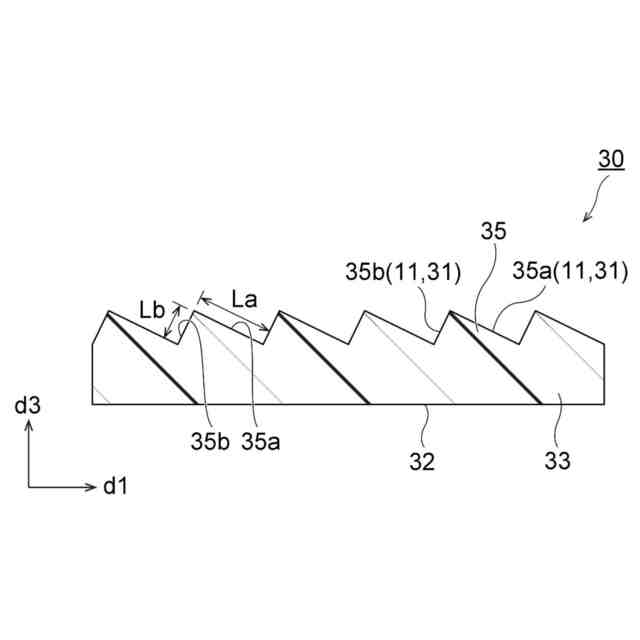

図９は、一実施の形態による光学部材を示す断面図（図８のIX-IX線断面図）である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本開示の一実施の形態について説明する。本件明細書に添付する図面においては、図示と理解のしやすさの便宜上、適宜縮尺及び縦横の寸法比等を、実物のそれらから変更し誇張してある。一部の図において示された構成等が、他の図において省略されていることもある。
【００１０】
本明細書において、形状又は幾何学的条件、及び、形状等の程度を特定する、例えば、「平行」、「直交」、「同一」等の用語、又は、長さ若しくは角度の値等は、厳密な意味に限定されることなく、同様の機能を期待し得る程度の範囲を含めて解釈される。
（【００１１】以降は省略されています）
