公開番号2025165855
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024190784
出願日2024-10-30
発明の名称発光装置
出願人日亜化学工業株式会社
代理人弁理士法人ITOH
主分類H10H 20/855 20250101AFI20251028BHJP()
要約【課題】光学部材を接着する接着部材の劣化を低減する。
【解決手段】発光装置は、上面と前記上面側に設けられた凹部とを含む基体と、前記凹部に配置され、紫外光を出射する発光素子と、前記基体の前記上面に、樹脂を含まない第1接着部材を介して配置される透光性部材と、前記基体の前記上面における前記透光性部材が配置されていない領域、又は前記透光性部材の上面のどちらか一方に樹脂を含む第2接着部材を介して配置され、レンズ部と鍔部とを含む光学部材と、を有し、前記第2接着部材は、上面視において、前記レンズ部よりも外側に配置される。
【選択図】図2
特許請求の範囲【請求項１】
上面と前記上面側に設けられた凹部とを含む基体と、
前記凹部に配置され、紫外光を出射する発光素子と、
前記基体の前記上面に、樹脂を含まない第１接着部材を介して配置される透光性部材と、
前記基体の前記上面における前記透光性部材が配置されていない領域、又は前記透光性部材の上面のどちらか一方に樹脂を含む第２接着部材を介して配置され、レンズ部と鍔部とを含む光学部材と、を有し、
前記第２接着部材は、上面視において、前記レンズ部よりも外側に配置される、発光装置。
続きを表示（約 970 文字）【請求項２】
断面視において、前記透光性部材の幅及び前記光学部材の幅は、それぞれ前記基体の幅よりも広い、請求項１に記載の発光装置。
【請求項３】
断面視において、前記透光性部材の幅は、前記光学部材の幅よりも狭い、請求項１に記載の発光装置。
【請求項４】
前記基体の前記上面は、上面視において、外側上面と、前記外側上面よりも内側に位置する内側上面と、を有し、
前記内側上面は、前記外側上面よりも下方に位置し、
前記透光性部材は、前記第１接着部材を介して前記内側上面に配置され、
前記光学部材は、前記第２接着部材を介して前記外側上面に配置される、請求項１に記載の発光装置。
【請求項５】
前記基体の前記上面は、上面視において、外側上面と、前記外側上面よりも内側に位置する内側上面と、を有し、
前記内側上面は、前記外側上面よりも上方に位置し、
前記透光性部材は、前記第１接着部材を介して前記内側上面に配置され、
前記光学部材は、前記第２接着部材を介して前記外側上面に配置される、請求項１に記載の発光装置。
【請求項６】
前記基体の前記上面は、上面視において、外側上面と、前記外側上面よりも内側に位置する内側上面と、を有し、
前記内側上面は、前記外側上面と高さが揃っており、
前記透光性部材は、前記第１接着部材を介して前記内側上面に配置され、
前記光学部材は、前記第２接着部材を介して前記外側上面に配置される、請求項１に記載の発光装置。
【請求項７】
前記透光性部材と前記光学部材とが接する、請求項４又は請求項５に記載の発光装置。
【請求項８】
前記透光性部材と前記光学部材とが離隔する、請求項４又は請求項５に記載の発光装置。
【請求項９】
前記透光性部材の側面は、前記基体における前記外側上面と前記内側上面とを繋ぐ側面に対して離隔している、請求項４に記載の発光装置。
【請求項１０】
前記レンズ部は、上面視において、前記外側上面よりも内側に配置される、請求項４又は請求項５に記載の発光装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、特許文献１には、基体と、基体上に配置されるＵＶＣチップと、無機接着剤を介して基体に配置される無機レンズと、無機レンズ上に配置される調光レンズ（光学部材）と、を備えるＵＶＣ－ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）半無機パッケージ構造が開示されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
中国実用新案第２１８８４９５２１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示に係る実施形態は、光学部材を接着する接着部材の劣化を低減することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の実施形態に係る発光装置は、上面と前記上面側に設けられた凹部とを含む基体と、前記凹部に配置され、紫外光を出射する発光素子と、前記基体の前記上面に、樹脂を含まない第１接着部材を介して配置される透光性部材と、前記基体の前記上面における前記透光性部材が配置されていない領域、又は前記透光性部材の上面のどちらか一方に樹脂を含む第２接着部材を介して配置され、レンズ部と鍔部とを含む光学部材と、を有し、前記第２接着部材は、上面視において、前記レンズ部よりも外側に配置される。
【０００６】
本開示の実施形態に係る発光装置は、上面と前記上面側に設けられた凹部とを含む基体と、前記凹部に配置され、紫外光を出射する発光素子と、前記基体の前記上面に、樹脂を含まない第１接着部材を介して配置される透光性部材と、金属の焼結体を含む金属接着部材を介して前記透光性部材の上面に配置され、レンズ部と鍔部とを含む光学部材と、を有し、前記金属接着部材の少なくとも一部は、上面視において、前記レンズ部よりも外側に配置される。
【発明の効果】
【０００７】
本開示の実施形態によれば、光学部材を接着する接着部材の劣化を低減することができる。
【図面の簡単な説明】
【０００８】
第１実施形態に係る発光装置を示す模式的上面図である。

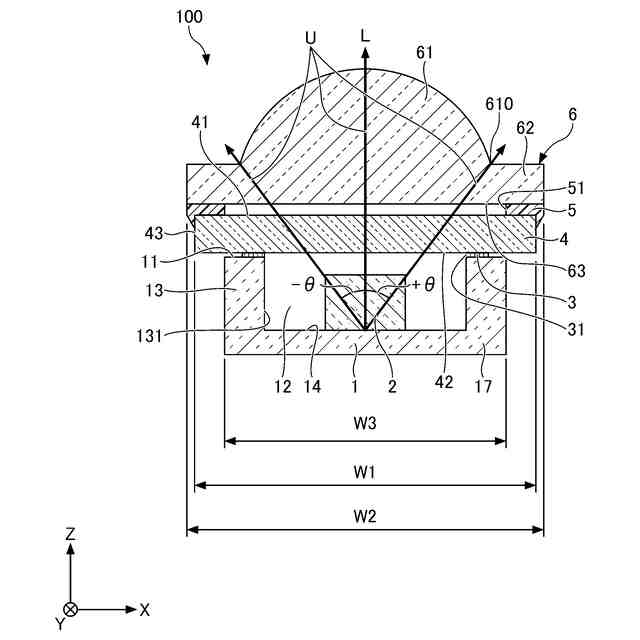

図１におけるII－II線の模式的断面図である。

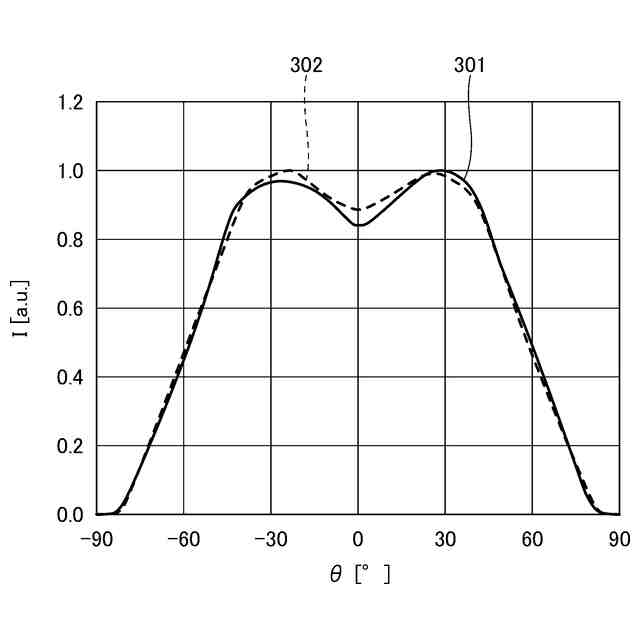

第１実施形態に係る発光素子から出射される紫外光の指向角と相対放射強度との関係を示す図である。
第２実施形態に係る発光装置を示す模式的上面図である。

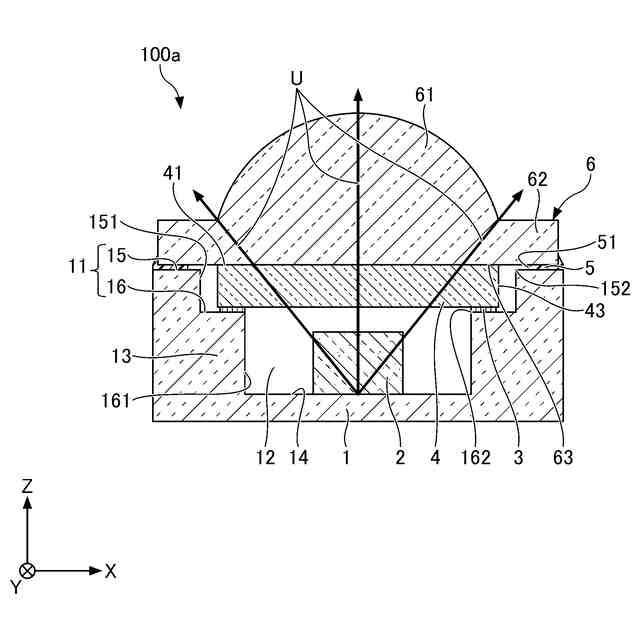

図４におけるV－V線の模式的断面図である。

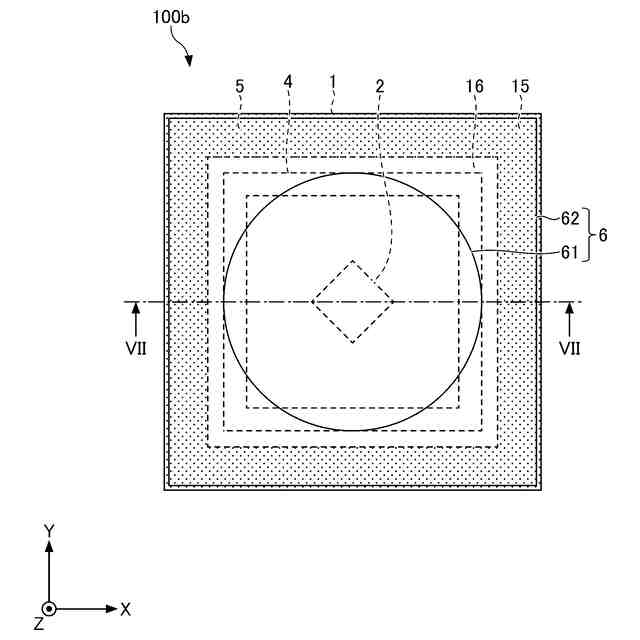

第３実施形態に係る発光装置を示す模式的上面図である。
図６におけるVII－VII線の模式的断面図である。

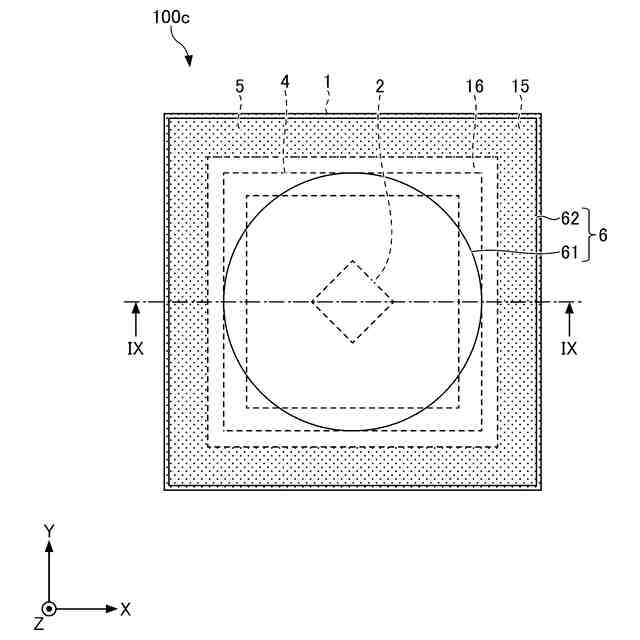

第４実施形態に係る発光装置を示す模式的上面図である。

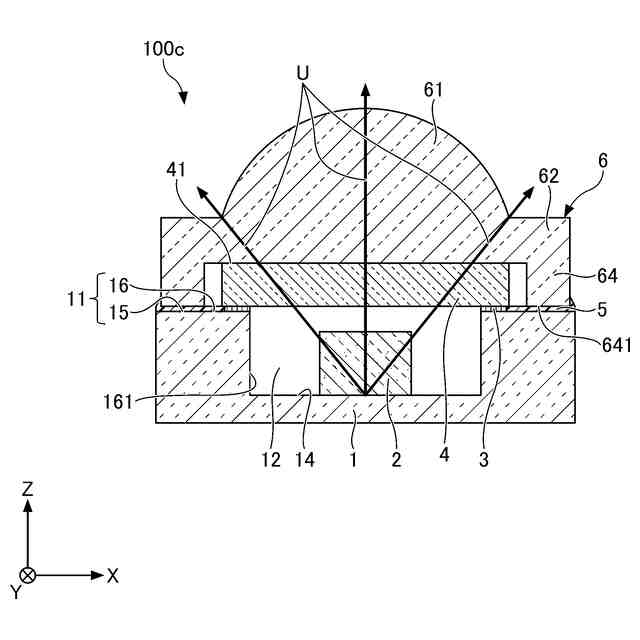

図８におけるIX－IX線の模式的断面図である。
第１変形例に係る発光装置を示す模式的断面図である。
第２変形例に係る発光装置を示す模式的断面図である。
第３変形例に係る発光装置を示す模式的上面図である。
第４変形例に係る発光装置を示す模式的断面図である。
第５実施形態に係る発光装置の全体構成を示す模式的上面図である。
図１４におけるXV－XV線の模式的断面図である。
第５実施形態に係る発光装置における透光性部材の模式的上面図である。
第５実施形態に係る発光装置における透光性部材の模式的下面図である。
第５実施形態に係る発光装置における光学部材の模式的上面図である。
第５実施形態に係る発光装置における光学部材の模式的下面図である。
【発明を実施するための形態】
【０００９】
本開示の実施形態に係る発光装置について図面を参照しながら詳細に説明する。但し、以下に示す形態は、本実施形態の技術思想を具現化するための発光装置を例示するものであって、以下に限定するものではない。また、実施形態に記載されている構成部の寸法、材質、形状、その相対的配置等は、特定の形態のみに限定する旨の記載がない限り、本開示の範囲をそれのみに限定する趣旨ではなく、単なる説明例にすぎない。なお、各図面が示す部材の大きさ、位置関係等は、説明を明確にするため誇張していることがある。また、以下の説明において、同一の名称、符号については同一もしくは同質の部材を示しており詳細説明を適宜省略する。
【００１０】
以下に示す図においてＸ軸、Ｙ軸及びＺ軸により方向を示す場合がある。Ｘ軸、Ｙ軸及びＺ軸は相互に直交する方向である。Ｘ方向で矢印が向いている方向を＋Ｘ方向又は＋Ｘ側、＋Ｘ方向の反対方向を－Ｘ方向又は－Ｘ側と表記する。Ｙ方向で矢印が向いている方向を＋Ｙ方向又は＋Ｙ側、＋Ｙ方向の反対方向を－Ｙ方向又は－Ｙ側と表記する。Ｚ方向で矢印が向いている方向を＋Ｚ方向又は＋Ｚ側、＋Ｚ方向の反対方向を－Ｚ方向又は－Ｚ側と表記する。
（【００１１】以降は省略されています）
