公開番号2025153252
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055631
出願日2024-03-29
発明の名称発光装置
出願人日亜化学工業株式会社
代理人個人,個人
主分類H10H 20/854 20250101AFI20251002BHJP()
要約【課題】高性能の発光装置を提供することを目的とする。
【解決手段】本発明の一態様の発光装置は、下面と、前記下面の反対側に位置する上面と、前記下面と前記上面とを繋ぐ側面と、を有する発光部と、第1光反射材52、アルカリ金属ケイ酸塩、及び第1細孔を含み、前記発光部の前記下面の少なくとも一部を被覆する第1無機部材と、第2光反射材62、アルカリ金属ケイ酸塩、及び第2細孔を含み、前記発光部の前記上面の外周に配置される第2無機部材と、を備え、前記第1細孔に、絶縁部材が配置され、前記第2細孔に、気体が配置される。
【選択図】図2
特許請求の範囲【請求項１】
下面と、前記下面の反対側に位置する上面と、前記下面と前記上面とを繋ぐ側面と、を有する発光部と、
第１光反射材、アルカリ金属ケイ酸塩、及び第１細孔を含み、前記発光部の前記下面の少なくとも一部を被覆する第１無機部材と、
第２光反射材、アルカリ金属ケイ酸塩、及び第２細孔を含み、前記発光部の前記上面の外周に配置される第２無機部材と、を備え、
前記第１細孔に、絶縁部材が配置され、前記第２細孔に、気体が配置される、発光装置。
続きを表示（約 840 文字）【請求項２】
前記第１細孔は、前記第１無機部材の外表面から前記発光部と対向する面まで貫通しており、
前記第１細孔に配置される前記絶縁部材は、前記発光部に接している、請求項１に記載の発光装置。
【請求項３】
前記発光部は、発光素子と、前記発光素子上に配置される透光性部材と、を備える請求項１に記載の発光装置。
【請求項４】
前記第１無機部材は、前記発光素子の側面を被覆し、
前記第２無機部材は、前記透光性部材の側面を被覆する請求項３に記載の発光装置。
【請求項５】
前記絶縁部材は、透光性を有し、
前記透光性部材の下面の周縁は、前記発光素子の上面の周縁より外側に位置し、
前記透光性部材の下面における前記発光素子の上面の周縁より外側に位置する領域に、前記第１無機部材が接する、請求項３又は４に記載の発光装置。
【請求項６】
前記絶縁部材は、樹脂又はガラスで構成される、請求項５に記載の発光装置。
【請求項７】
前記発光部が電気的に接続される配線を有する配線基板と、
前記配線基板上に配置され、前記第１無機部材の外表面を被覆する第１被覆部材と、を備え、
前記配線基板の上面からの前記第１被覆部材の上端の高さは、前記配線基板の上面からの前記第１無機部材の上端の高さと同等以下である、請求項６に記載の発光装置。
【請求項８】
前記第１被覆部材は、樹脂と、バリスタ特性を有する粒子と、を含む、請求項７に記載の発光装置。
【請求項９】
前記第１被覆部材は、樹脂と、光反射性粒子と、を含む、請求項７に記載の発光装置。
【請求項１０】
前記第２無機部材の外表面を被覆する第２被覆部材を備え、
前記第２被覆部材は、前記第２細孔の内壁を被覆しない、請求項６に記載の発光装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、発光装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
発光素子と、発光素子の外周に配置される無機部材と、を備える発光装置が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－５８２１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような無機部材は、発光装置の性能を向上させるために未だ改善の余地がある。ここでの発光装置の性能とは、信頼性、発光状態における発光装置の発光領域と該発光領域の外周に位置する非発光領域との輝度差の急峻さ等である。
【０００５】
そこで、本開示の一実施形態は、高性能の発光装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る発光装置は、下面と、前記下面の反対側に位置する上面と、前記下面と前記上面とを繋ぐ側面と、を有する発光部と、第１光反射材、アルカリ金属ケイ酸塩、及び第１細孔を含み、前記発光部の前記下面の少なくとも一部を被覆する第１無機部材と、第２光反射材、アルカリ金属ケイ酸塩、及び第２細孔を含み、前記発光部の前記上面の外周に配置される第２無機部材と、を備え、前記第１細孔に、絶縁部材が配置され、前記第２細孔に、気体が配置される。
【発明の効果】
【０００７】
本開示の一実施形態によれば、高性能の発光装置を提供することができる。
【図面の簡単な説明】
【０００８】
一実施形態に係る発光装置を模式的に示す平面図である。
図１のＩＩ－ＩＩ断面図である。
図２のＩＩＩ－ＩＩＩ断面の第１無機部材の一部を拡大した模式図である。
図２のＩＩＩ－ＩＩＩ断面の第２無機部材の一部を拡大した模式図である。
一実施形態に係る発光装置の発光部と第１細孔及び第２細孔との関係を模式的に示す、図１のＩＩ－ＩＩ断面図である。

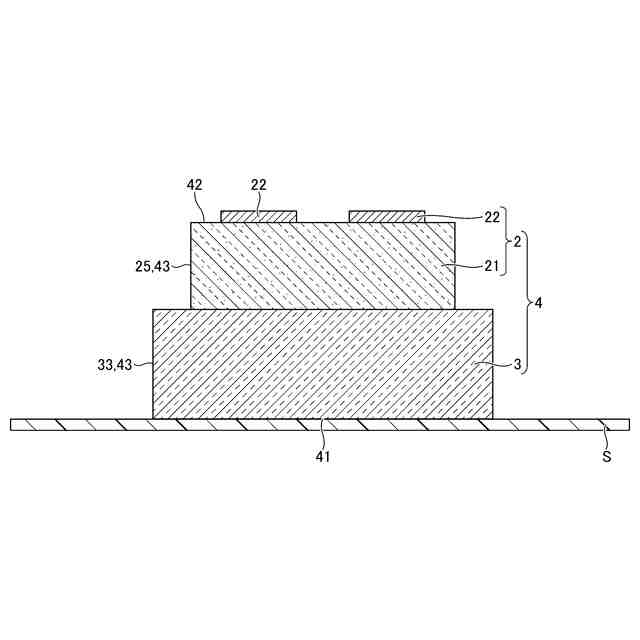

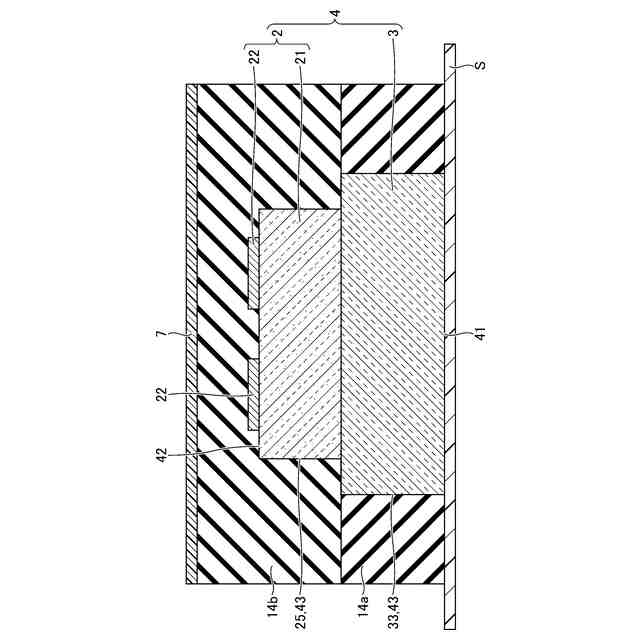

一実施形態に係る発光装置の製造方法を説明する概略断面図である。
一実施形態に係る発光装置の製造方法を説明する概略断面図である。
一実施形態に係る発光装置の製造方法を説明する概略断面図である。
一実施形態に係る発光装置の製造方法を説明する概略断面図である。
一実施形態に係る発光装置の製造方法を説明する概略断面図である。
一実施形態に係る発光装置の第１変形例を示す概略断面図である。
図７における第２無機部材の破線枠部分における部分拡大図である。
一実施形態に係る発光装置の第２変形例を示す概略断面図である。
図９における第２無機部材の破線枠部分における部分拡大図である。
一実施形態に係る発光装置の第３変形例を示す概略断面図である。
一実施形態に係る発光装置の第４変形例を示す概略断面図である。
一実施形態に係る発光装置の第５変形例を示す概略断面図である。
一実施形態に係る発光モジュールを示す概略断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して発明を実施するための形態について説明する。なお、以下の説明では、必要に応じて特定の方向や位置を示す用語（例えば、「上」、「下」、及びそれらの用語を含む別の用語）を用いる。しかし、それらの用語の使用は図面を参照した発明の理解を容易にするためであって、それらの用語の意味によって本発明の技術的範囲が制限されるものではない。また、複数の図面に表れる同一符号の部分は同一若しくは同等の部分又は部材を示す。
【００１０】
さらに、以下に示す実施形態は、本発明の技術思想を具体化するための発光装置等を例示するものであって、本発明を以下に限定するものではない。また、以下に記載されている構成部品の寸法、材料、形状、その相対的配置等は、特定的な記載がない限り、本発明の範囲をそれのみに限定する趣旨ではなく、例示することを意図したものである。また、一の実施形態において説明する内容は、他の実施形態や変形例にも適用可能である。また、図面が示す部材の大きさや位置関係等は、説明を明確にするため、誇張している場合がある。さらに、図面が過度に複雑になることを避けるために、一部の要素の図示を省略した模式図を用いたり、断面図として切断面のみを示す端面図を用いたりすることがある。
（【００１１】以降は省略されています）
