公開番号2025152909
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055090
出願日2024-03-28
発明の名称発光装置及び照明器具
出願人株式会社MARUWA
代理人個人
主分類H10H 20/851 20250101AFI20251002BHJP()
要約【課題】2つの光の混合光により、サーカディアンリズムに配慮して色温度を調整でき、かつ、高演色形クラス3を満たす発光装置を提供する。
【解決手段】1又は複数のLED素子と、複数の蛍光体とを備え、色温度が7500K以上である高色温度側の光と、色温度が2000～3000Kである低色温度側の光とを発し、高色温度側の光と低色温度側の光との混合光は、色温度が2700～7500Kの範囲で平均演色評価数Raが95以上かつ特殊演色評価数R9が75以上であり、かつ、色温度が6000K以上でメラノピック比が1を超える発光装置。

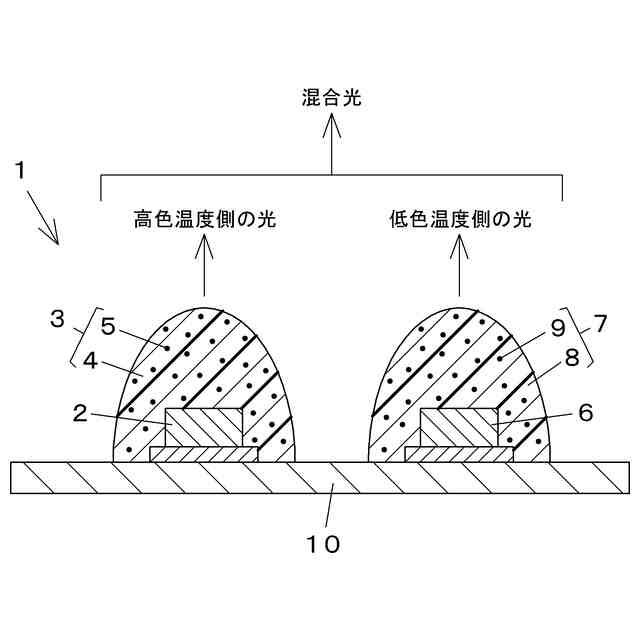

【選択図】図1
特許請求の範囲【請求項１】
１又は複数のＬＥＤ素子と、複数の蛍光体とを備え、
色温度が７５００Ｋ以上である高色温度側の光と、色温度が２０００～３０００Ｋである低色温度側の光とを発し、
高色温度側の光と低色温度側の光との混合光は、色温度が２７００～７５００Ｋの範囲で平均演色評価数Ｒａが９５以上かつ特殊演色評価数Ｒ９が７５以上であり、かつ、色温度が６０００Ｋ以上でメラノピック比が１を超える発光装置。
続きを表示（約 620 文字）【請求項２】
１又は複数のＬＥＤ素子と、複数の蛍光体とを備え、
色温度が７５００Ｋ以上である高色温度側の光と、色温度が２０００～３０００Ｋである低色温度側の光とを発し、
高色温度側の光と低色温度側の光との混合光は、ＣＩＥ１９３１表色系の色度図の色度座標で、色温度が７５００Ｋにおいてｘが０．２９５～０．２９８、ｙが０．３１５～０．３３１の範囲内であり、色温度が２７００Ｋにおいてｘが０．４６２～０．４６７、ｙが０．４１５～０．４２５の範囲内である発光装置。
【請求項３】
１又は複数のＬＥＤ素子と、複数の蛍光体とを備え、
色温度が７５００Ｋ以上である高色温度側の光と、色温度が２０００～３０００Ｋである低色温度側の光とを発し、
高色温度側の光と低色温度側の光との混合光は、ＣＩＥ１９３１表色系の色度図の色度座標で、色温度が７５００Ｋにおいてｘが０．２９５～０．２９８、ｙが０．３１５～０．３３１の範囲内であり、色温度が２７００Ｋにおいてｘが０．４６２～０．４６７、ｙが０．４１５～０．４２５の範囲内であり、
該混合光は、色温度が２７００～７５００Ｋの範囲で平均演色評価数Ｒａが９５以上かつ特殊演色評価数Ｒ９が７５以上であり、かつ、色温度が６０００Ｋ以上でメラノピック比が１を超える発光装置。
【請求項４】
請求項１～３のいずれか一項に記載の発光装置を備えた照明器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、人の概日リズム（サーカディアンリズム）と演色性に配慮した発光装置及び照明器具に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
照明やディスプレイにおいて、サーカディアンリズムに配慮して色温度を調整することが、一部で行われるようになった。
【０００３】
また、物の見え方に関わる演色性に配慮することは、従来より一般的に行われている。ＪＩＳＺ９１１２：２０１９（蛍光ランプ・ＬＥＤの光源色及び演色性による区分）では、色温度範囲（２６００Ｋ～７１００Ｋ）で平均演色評価数Ｒａが９５以上、特殊演色評価数Ｒ９（赤色）が７５以上を充足すれば、高演色形クラス３（美術館、博物館などで美術品を展示、鑑賞する場合に推奨されるクラス）となる。
【０００４】
そして、特許文献１のように、サーカディアンリズムに配慮して色温度を調整でき、かつ、演色性に配慮した発光装置が知られている。しかし、図１２に示すように、特許文献１の実施形態に係る第１～第３発光装置のうち最も演色性を考慮した第２発光装置でも、電球色（２７００Ｋ付近）でＲ９が６８であり、色温度範囲（２６００Ｋ～７１００Ｋ）でＲ９が７５以上を充足できていない。
【先行技術文献】
【特許文献】
【０００５】
特許第７１７４２６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
そこで、本発明の目的は、２つの光の混合光により、サーカディアンリズムに配慮して色温度を調整でき、かつ、高演色形クラス３を優に満たす発光装置を提供することにある。
【課題を解決するための手段】
【０００７】
［１］１又は複数のＬＥＤ素子と、複数の蛍光体とを備え、
色温度が７５００Ｋ以上である高色温度側の光と、色温度が２０００～３０００Ｋである低色温度側の光とを発し、
高色温度側の光と低色温度側の光との混合光は、色温度が２７００～７５００Ｋの範囲で平均演色評価数Ｒａが９５以上かつ特殊演色評価数Ｒ９（赤色）が７５以上であり、かつ、色温度が６０００Ｋ以上でメラノピック比が１を超える発光装置。
【０００８】
［２］１又は複数のＬＥＤ素子と、複数の蛍光体とを備え、
色温度が７５００Ｋ以上である高色温度側の光と、色温度が２０００～３０００Ｋである低色温度側の光とを発し、
高色温度側の光と低色温度側の光との混合光は、ＣＩＥ１９３１表色系の色度図（以下単に「色度図」）の色度座標で、色温度が７５００Ｋにおいてｘが０．２９５～０．２９８、ｙが０．３１５～０．３３１の範囲内（より好ましくはｘが０．２９５～０．２９７、ｙが０．３２４～０．３３０の範囲内）であり、色温度が２７００Ｋにおいてｘが０．４６２～０．４６７、ｙが０．４１５～０．４２５の範囲内（より好ましくはｘが０．４６３～０．４６６、ｙが０．４１６～０．４２１の範囲内）である発光装置。
【０００９】
［３］１又は複数のＬＥＤ素子と、複数の蛍光体とを備え、
色温度が７５００Ｋ以上である高色温度側の光と、色温度が２０００～３０００Ｋである低色温度側の光とを発し、
高色温度側の光と低色温度側の光との混合光は、色度図の色度座標で、色温度が７５００Ｋにおいてｘが０．２９５～０．２９８、ｙが０．３１５～０．３３１の範囲内（より好ましくはｘが０．２９５～０．２９７、ｙが０．３２４～０．３３０の範囲内）であり、色温度が２７００Ｋにおいてｘが０．４６２～０．４６７、ｙが０．４１５～０．４２５の範囲内（より好ましくはｘが０．４６３～０．４６６、ｙが０．４１６～０．４２１の範囲内）であり、
該混合光は、色温度が２７００～７５００Ｋの範囲で平均演色評価数Ｒａが９５以上かつ特殊演色評価数Ｒ９が７５以上であり、かつ、色温度が６０００Ｋ以上でメラノピック比が１を超える発光装置。
【００１０】
［４］前記［１］～［３］のいずれか一項に記載の発光装置を備えた照明器具。
【発明の効果】
（【００１１】以降は省略されています）
