公開番号2025169950
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025134230,2022530298
出願日2025-08-12,2020-11-19
発明の名称バット光重合プリンタ用の光硬化樹脂の粘度を決定する方法及びシステム
出願人ネクサ3ディーインコーポレイテッド
代理人個人,個人,個人,個人,個人
主分類B29C 64/124 20170101AFI20251107BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】バット光重合プロセスによって3D物品を形成する方法及びシステムを提供する。
【解決手段】かかる方法及びシステムにおいて、造形プロセスを開始する前に、及び、選択的には造形プロセスの間の両方において、造形プレートをバット内の樹脂の中で上昇させたり下降させたりするのに必要とされるトルクを測定する。それによって、樹脂の粘度を決定する。樹脂を加熱するのがよく、3D物品を製造するのに採用された光エンジンを使用してバット内の樹脂を加熱することによって、樹脂の粘度を変更する。

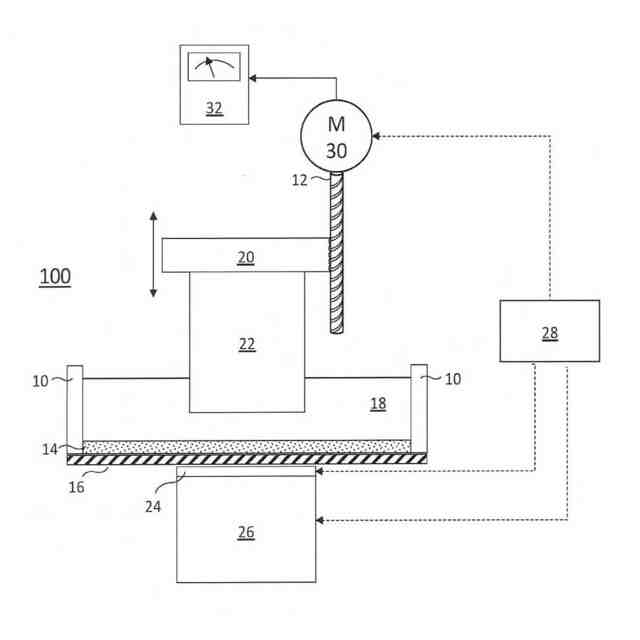

【選択図】図1
特許請求の範囲【請求項１】
バット光重合プリンタ（１００）に使用される光硬化樹脂（１８）の粘度を決定する方法であって、
バット光重合プリンタ（１００）を使用する造形プロセスを開始する前に、バット光重合プリンタ（１００）のタンク（１０）を樹脂（１８）で充填し、バット光重合プリンタ（１００）の造形プレート（２０）を樹脂（１８）の中に下降させることと、
造形プレート（２０）を樹脂（１８）内で上昇させるようにモータ（３０）を作動させ、造形プレート（２０）を上昇させるのに必要とされるトルクの測定値をトルクメータ（３２）によって記録することと、
トルクの測定値を使用して、バット光重合プリンタ（１００）のタンク（１０）内の樹脂（１８）の粘度を決定するために、樹脂の既知の粘度におけるトルクの測定値を一覧にした表を検索することと、を含む方法。
続きを表示（約 1,200 文字）【請求項２】
トルクメータ（３２）は、モータ（３０）と一体であり、トルクの測定値を電気信号に変換するように構成される、請求項１に記載の方法。
【請求項３】
トルクメータ（３２）は、モータ（３０）による作動の下で造形プレート（２０）を上昇させたり下降させたりするように構成されたリードスクリュー（１２）と一直線に配置された回転トルクセンサを含む、請求項１に記載の方法。
【請求項４】
回転トルクセンサは、光トルクセンサ又は表面音響波（ＳＡＷ）トルクセンサを含む、請求項３に記載の方法。
【請求項５】
コントローラ（２８）がトルクメータ（３２）の一部分として構成される、請求項１に記載の方法。
【請求項６】
トルクの測定値が、表の中の一覧にされた樹脂の粘度の値と値の間にあるとき、バット光重合プリンタ（１００）のタンク（１０）内の樹脂（１８）の粘度を、トルクの測定値に最も近い一覧にされた粘度の値として決定する、請求項１に記載の方法。
【請求項７】
トルクの測定値が、表の中の一覧にされた樹脂の粘度の２つの値の間にあるとき、バット光重合プリンタ（１００）のタンク（１０）内の樹脂（１８）の粘度を、トルクの測定値を内挿した粘度の値として決定する、請求項１に記載の方法。
【請求項８】
更に、造形プロセスの間、モータ（３０）を使用して樹脂（１８）内の造形プレート（２０）を上昇させる及び／又は下降させることによって、タンク（１０）内の樹脂（１８）の粘度を決定することと、造形プレート（２０）を上昇させる及び／又は下降させるのに必要とされるトルクの現在の測定値をトルクメータ（３２）によって記録することと、現在のルックアップテーブルを使用して、樹脂（１８）の現在の粘度を決定することと、を含む請求項１に記載の方法。
【請求項９】
更に、造形プロセスの間、バット光重合プリンタ（１００）の光源（２６）を使用して、バット光重合プリンタ（１００）のタンク（１０）内の樹脂（１８）の現在の粘度を変更することを含む、請求項１に記載の方法。
【請求項１０】
更に、バット光重合プリンタ（１００）のタンク（１０）内の樹脂（１８）の現在の粘度を変更している間、モータ（３０）を使用して樹脂（１８）内の造形プレート（２０）を上昇させる及び／又は下降させることによって、樹脂（１８）の現在の粘度を測定し、造形プレート（２０）を上昇させる及び／又は下降させるのに必要とされるトルクの現在の測定値をトルクメータ（３２）によって記録することと、現在のルックアップテーブルを使用して、タンク（１０）内の樹脂（１８）の現在の粘度を決定することと、を含む請求項９に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、２０１９年１１月２７日に出願された米国仮特許出願第６２／９４１,６５３の優先権を主張する。
続きを表示（約 2,900 文字）【０００２】
本発明は、積層造形プロセスに関し、特に、バット重合プリンタに使用される光硬化樹脂の粘度を決定する方法及びシステムに関する。
【背景技術】
【０００３】
積層造形、又は、３Ｄ印刷は、知られているように、種々の物品の直接的な生産の様々な手段を提供する様々な技術の集合である。かかる技術の１つは、バット光重合であり、バット光重合は、光造形法（ＳＬＡ）、直接光処理（ＤＬＰ）、及び液晶ディスプレイ（ＬＣＤ）直接印刷を含む。これらの技術は、一般的には、紫外線（ＵＶ）光源を（典型的には）使用して、バット内に収容された樹脂の選択的に硬化させることを含む。樹脂は、一層ごとに硬化され、製造下の物品は、連続し且つ互いに接着される一連の断面によって形成される。
【先行技術文献】
【特許文献】
【０００４】
国際公開第ＷＯ２０１５／０７４０８８号
国際公開第ＷＯ２０１６／０７８８３８号
米国特許出願公開第ＵＳ２０１９／０２０２１１２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
これらの一層ごとの印刷プロセスにおいて、樹脂粘度が重要なパラメータであることが知られている。粘度は、動きに対する流体の内部抵抗、即ち、変形に対する流体の抵抗を表す。どろどろした流体は、高い粘度を有する。例えば、油の粘度は、水の粘度よりも高い。バット光重合プロセスにおいて、低粘度樹脂が層形成と層形成の間の造形領域における比較的迅速な補充を可能にするので、一般的には、低粘度樹脂が望ましい。しかしながら、低粘度樹脂で形成された製品は、硬化後の固化の間にシュリンク及び反りを被る傾向がある。そのため、高粘度樹脂は、かかる望ましくない副作用を受けない（少なくとも低粘度樹脂と同程度ではない）ので、高粘度樹脂が望ましい。高粘度樹脂はまた、射出成形プロセスで形成された製品と同程度で、更に望ましい製品特徴を生成する。
【０００６】
粘度は、液体の分子間の凝集力によって生じ、温度によって変化する。液体において、粘度（μ）は、μ=ａ１０ｂ／(Ｔ－ｃ）として近似され、ここで、Ｔは、絶対温度であり、ａ、ｂ、及びｃは、実験的に決定される定数である。かくして、高粘度樹脂を加熱することにより、その粘度を低下させることが知られており、それにより、加熱しなければバット光重合プリンタにおけるプロセスには困難である高粘度樹脂を、かかる装置で使用することにより順応させる。特許文献１は、抵抗加熱要素を露出ゾーンの縁に使用することによって、樹脂を加熱することを提案する。特許文献２は、透明な電導性コーティングをバットの底に使用して、樹脂を加熱することを提案する。特許文献３は、（光源から）独立した電磁放射線源を使用して、樹脂を加熱することを提案する。また、バットを炉のような包囲体内に配置するバット光重合装置が知られており、造形プロセス全体が包囲体内で行われる。
【課題を解決するための手段】
【０００７】
１つの実施形態では、本発明は、バット光重合プリンタで使用される光硬化樹脂の粘度を決定するための方法を提供する。バット光重合プリンタを使用する造形プロセスを開始する前、バット光重合プリンタのタンクに樹脂を充填し、バット光重合プリンタの造形プレートを、樹脂の中に下降させる。樹脂内の造形プレートを上昇させるように、モータを作動させ、造形プレートを上昇させるのに必要とされるトルクの測定値を、トルクメータによって記録する。トルクの測定値を使用して、樹脂の既知の粘度におけるトルクの測定値を一覧にした表を検索して、バット光重合プリンタのタンク内の樹脂の粘度を決定する。トルクメータは、モータと一体であってもよいし、トルクを電気信号に変換するように構成されていてもよい。幾つかの場合、トルクメータは、モータによる作動の下で造形プレートを上昇させたり下降させたりするように構成されたリードスクリューと一直線に配置された回転トルクセンサを含むのがよい。かかる回転トルクセンサは、光トルクセンサであってもよいし、表面音響波（ＳＡＷ）トルクセンサであってもよい。また、幾つかの例では、コントローラが、トルクメータの一部分として構成されてもよい。トルクの測定値が、表の中で一覧にされた樹脂の粘度の２つの値の間のあるとき、バット光重合プリンタのタンク内の樹脂の粘度を、トルクの測定値に最も近い一覧にされた粘度の値として決定し、変形例として、トルクの測定値に関して内挿した粘度の値として決定する。
【０００８】
造形プロセスの間、バット光重合プリンタのタンク内の樹脂の現在の粘度を決定するのがよく、このことは、モータを使用して、樹脂内の造形プレートを上昇させ及び／又は下降させ、造形プレートを上昇させる及び／又は下降させるのに必要とされるトルクの現在の測定値をトルクメータによって記録し、ルックアップテーブルを使用して、タンク内の樹脂の現在の粘度を決定することによって行われる。また、造形プロセスの間、光重合プリンタの（例えば、樹脂を加熱するための）光源を使用して、バット光重合プリンタのタンク内の樹脂の現在の粘度を変更し又は制御してもよい。バット光重合プリンタのタンク内の樹脂の現在の粘度を変更する間、樹脂の現在の粘度を測定してもよく、このことは、モータを使用して、樹脂内の造形プレートを上昇させ及び／又は下降させ、造形プレートを上昇させる及び／又は下降させるのに必要とされるトルクの現在の測定値をトルクメータによって記録し、現在のルックアップテーブルを使用して、タンク内の樹脂の現在の粘度を決定することによって行われる。
【０００９】
本発明の１つの実施形態では、光重合プリンタに使用される光硬化樹脂の粘度を決定するためのシステムは、かくして、或る容量の樹脂を保持するように構成されたタンクを有するバット光重合プリンタと、タンク内で上昇させたり下降させたりするように構成された造形プレートと、造形プレートを上昇させる及び／又は下降させるのに結合されたモータと、樹脂内の造形プレートを上昇させる及び／又は下降させるのに必要とされるトルクを測定するように構成されたトルクメータと、コントローラと、を有し、コントローラは、樹脂内の造形プレートを上昇させる及び／又は下降させるためにモータを作動させるように構成され、トルクメータからトルクの測定値を受取るように構成され、トルクの測定値を使用して、樹脂の既知の粘度におけるトルクの測定値を一覧にした表を検索することによって、バット光重合プリンタのタンク内の樹脂の粘度を決定するように構成される。システムは、また、光エンジンを有していてもよい。
【００１０】
本発明を、添付図面の図において、限定ではなく、例示として説明する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
