公開番号2025168639
公報種別公開特許公報(A)
公開日2025-11-11
出願番号2025034272
出願日2025-03-05
発明の名称半導体装置及びその製造方法
出願人華邦電子股ふん有限公司,Winbond Electronics Corp.
代理人個人,個人
主分類H10B 12/00 20230101AFI20251104BHJP()
要約【課題】半導体装置及びその製造方法を提供する。
【解決手段】半導体装置は、基板と、第一下部電極と、第一ストレージキャパシタと、第一上部電極と、第二下部電極と、第二ストレージキャパシタと、第二上部電極と、を有する。第一下部電極は、基板上に設置される。第一ストレージキャパシタは、第一下部電極上に設置される。第一上部電極は、第一ストレージキャパシタ上に設置される。第二下部電極は、第一上部電極上に設置され、且つ、電気的に結合される。第二ストレージキャパシタは、第二下部電極上に設置される。第二ストレージキャパシタは、第一ストレージキャパシタに垂直に重なる。第二上部電極は、第二ストレージキャパシタ上に設置される。
【選択図】図1C
特許請求の範囲【請求項１】
半導体装置であって、
基板と、
前記基板上に設置された第一下部電極と、
前記第一下部電極上に設置された第一ストレージキャパシタと、
前記第一ストレージキャパシタ上に設置された第一上部電極と、
前記第一上部電極上に設置され、且つ、前記第一上部電極に電気的に結合された第二下部電極と、
前記第二下部電極上に設置され、且つ、前記第一ストレージキャパシタに垂直に重なる第二ストレージキャパシタと、
前記第二ストレージキャパシタ上に設置された第二上部電極と、
を有することを特徴とする半導体装置。
続きを表示（約 2,100 文字）【請求項２】
前記第二上部電極を被覆するマスクを有し、前記マスク層の側壁は、前記第二上部電極の側壁と位置合わせされていることを特徴とする請求項１に記載の半導体装置。
【請求項３】
前記第二上部電極上に設置され、前記第一下部電極に電気的に結合された第三下部電極と、
前記第三下部電極上に設置され、前記第一ストレージキャパシタ及び前記第二ストレージキャパシタに垂直に重なる第三ストレージキャパシタと、
前記第三ストレージキャパシタ上に設置された第三上部電極と、
を有することを特徴とする請求項１又は２に記載の半導体装置。
【請求項４】
半導体装置であって、
基板と、
前記基板上に設置された第一下部電極と、
前記第一下部電極上に設置された第一ストレージキャパシタと、
前記第一ストレージキャパシタ上に設置された第一上部電極と、
前記第一上部電極上に設置され、前記第一下部電極に電気的に結合された第二下部電極と、
前記第二下部電極上に設置され、前記第一ストレージキャパシタと垂直に重なる第二ストレージキャパシタと、
前記第二ストレージキャパシタ上に設置され、前記第一上部電極に電気的に結合された第二上部電極と、
を有することを特徴とする半導体装置。
【請求項５】
前記第一下部電極を前記第二下部電極に電気的に結合する第一導電ビアと、
前記第二下部電極に隣接する金属層と、
前記金属層を前記第一上部電極に電気的に結合する第二導電ビアと、
を有することを特徴とする請求項４に記載の半導体装置。
【請求項６】
前記第一上部電極は第一尾部を有し、前記第二上部電極は、前記第一尾部に電気的に結合される第二尾部を有し、
前記第一尾部の長さは、前記第二尾部の長さよりも長いことを特徴とする請求項４又は５に記載の半導体装置。
【請求項７】
半導体装置の製造方法であって、
第一キャパシタ構造を基板上に形成する工程であって、第一下部電極を形成する工程と、第一ストレージキャパシタを前記第一下部電極上に形成する工程と、第一上部電極を前記第一ストレージキャパシタ上に形成する工程と、を有する、工程と、
前記第一キャパシタ構造を被覆するように第一誘電体層を形成する工程と、
複数の導電ビアを前記第一誘電体層に形成する工程と、
第二キャパシタ構造を前記第一誘電体層に形成する工程であって、第二下部電極を形成する工程と、第二ストレージキャパシタを前記第二下部電極上に形成する工程と、第二上部電極を前記第二ストレージキャパシタ上に形成する工程と、を有する、工程と、を含み、
前記第二キャパシタ構造は、前記第一キャパシタ構造に垂直に重なり、且つ、前記導電ビアを介して前記第一キャパシタ構造に電気的に結合されることを特徴とする半導体装置の製造方法。
【請求項８】
前記第二キャパシタ構造を被覆するように第二誘電体層を形成する工程と、
第三キャパシタ構造を前記第二誘電体層に形成する工程であって、第三下部電極を形成する工程と、第三ストレージキャパシタを前記第三下部電極上に形成する工程と、第三上部電極を前記第三ストレージキャパシタ上に形成する工程と、を有する、工程と、
前記第三キャパシタ構造を被覆するように第三誘電体層を形成する工程と、
第四キャパシタ構造を前記第三誘電体層上に形成する工程であって、第四下部電極を形成する工程と、第四ストレージキャパシタを前記第四下部電極上に形成する工程と、第四部電極を前記第四ストレージキャパシタ上に形成する工程と、を有する、工程と、を含み、
前記第四キャパシタ構造は、前記第一キャパシタ構造、前記第二キャパシタ構造及び前記第三キャパシタ構造と垂直に重なるとともに電気的に結合されることを特徴とする請求項７に記載の半導体装置の製造方法。
【請求項９】
前記第一下部電極は、前記第三下部電極に電気的に結合されており、
前記第一上部電極は、前記第二下部電極に電気的に結合されており、
前記第二上部電極は、前記第四上部電極に電気的に結合されており、
前記第三上部電極は、前記第四下部電極に電気的に結合されていることを特徴とする請求項８に記載の半導体装置の製造方法。
【請求項１０】
前記第二下部電極の前記形成期間中に、第一金属層を形成する工程と、
前記第三下部電極の前記形成期間中に、第二金属層を形成する工程と、
前記第四下部電極の前記形成期間中に、第三金属層及び前記第四金属層を形成する工程と、を含み、
前記第一金属層は、前記第三金属層に電気的に結合されており、前記第二金属層は、前記第四金属層に電気的に結合されていることを特徴とする請求項８又は９に記載の半導体装置の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は半導体製造に関し、特に、半導体装置及びその製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
半導体装置は、パソコン、携帯電話、デジタルカメラ、その他の電子機器等の様々な電子機器に広く使われている。トランジスタや抵抗器等の電子部品は小型化が進んでいるが、キャパシタ（capacitors）は、その物理的特性から、他の電子部品に比べ、依然として大きなスペースを占めている。これは、半導体装置の小型化には不利である。したがって、半導体装置のさらなる改良が必要である。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は、半導体装置を提供することを目的とする。
【課題を解決するための手段】
【０００４】
本発明は、半導体装置を提供する。半導体装置は、基板と、第一下部電極と、第一ストレージキャパシタと、第一上部電極と、第二下部電極と、第二ストレージキャパシタと、第二上部電極と、を有する。第一下部電極は、基板上に設置される。第一ストレージキャパシタは、第一下部電極上に設置される。第一上部電極は、第一ストレージキャパシタ上に設置される。第二下部電極は、第一上部電極上に設置される。第二下部電極は、第一ストレージキャパシタに電気的に結合される。第二ストレージキャパシタは、第二下部電極上に設置される。第二ストレージキャパシタは、第一ストレージキャパシタに垂直に重なる。第二上部電極は、第二ストレージキャパシタ上に設置される。
【０００５】
半導体装置は、基板と、第一下部電極と、第一ストレージキャパシタと、第一上部電極と、第二下部電極と、第二ストレージキャパシタと、第二上部電極と、を有する。第一下部電極は、基板上に設置される。第一ストレージキャパシタは、第一下部電極上に設置される。第一上部電極は、第一ストレージキャパシタ上に設置される。第二下部電極は、第一上部電極上に設置され、且つ、第一下部電極に電気的に結合される。第二ストレージキャパシタは、第二下部電極上に設置され、且つ、第一ストレージキャパシタに垂直に重なる。第二上部電極は、第二ストレージキャパシタ上に設置され、且つ、第一上部電極に電気的に結合される。
【０００６】
半導体装置の製造方法は、第一キャパシタ構造を基板上に形成する工程を有し、本工程は、第一下部電極を形成する工程と、第一ストレージキャパシタを第一下部電極上に形成する工程と、第一上部電極を第一ストレージキャパシタ上に形成する工程と、を有する。半導体装置の製造方法は、さらに、第一誘電体層を形成して、第一キャパシタ構造を被覆する工程を有する。半導体装置の製造方法は、さらに、複数の導電ビアを第一誘電体層内に形成する工程を有する。半導体装置の製造方法は、さらに、第二キャパシタ構造を第一誘電体層上に形成する工程を有し、本工程は、第二下部電極を形成する工程と、第二ストレージキャパシタを第二下部電極上に形成する工程と、第二上部電極を第二ストレージキャパシタ上に形成する工程と、を有する。第二キャパシタ構造は、第一キャパシタ構造に垂直に重なり、且つ、導電ビアを介して、第一キャパシタ構造に電気的に結合される。
【発明の効果】
【０００７】
本発明により提供される半導体装置は、複数のキャパシタ構造を垂直にスタックし、これにより、占領面積を増加させることなく、破壊電圧及びキャパシタンスを増加させることができる。
【図面の簡単な説明】
【０００８】

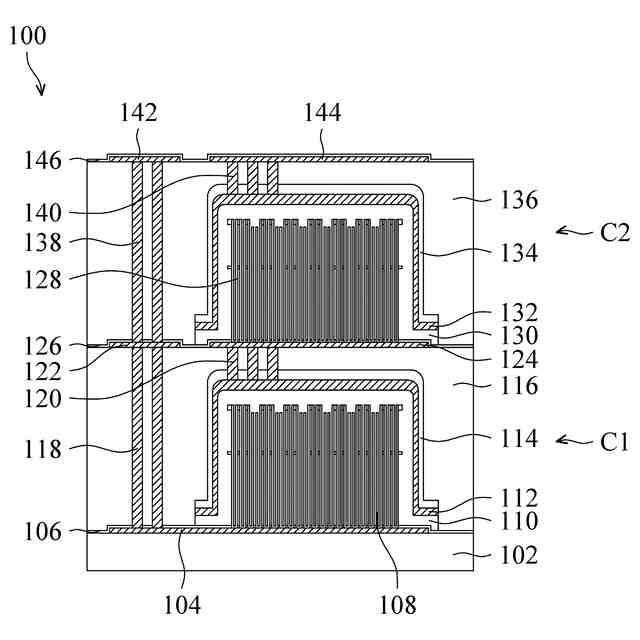

いくつかの実施形態による半導体装置を製造する各種段階を説明する断面図である。

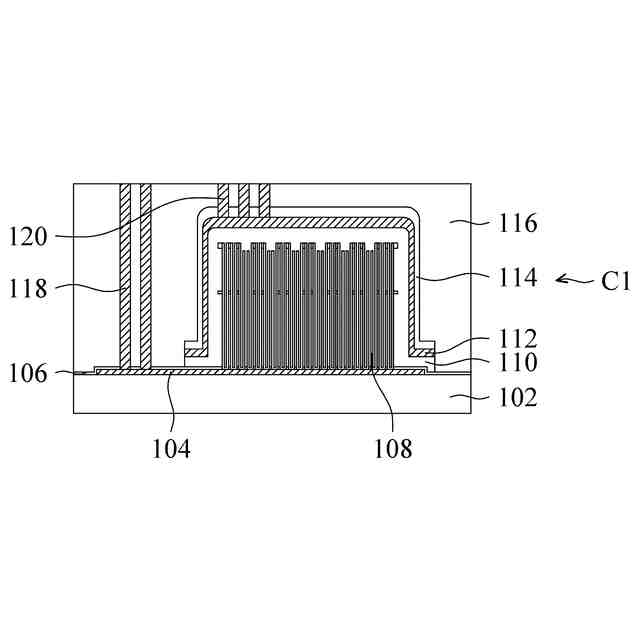

いくつかの実施形態による半導体装置を製造する各種段階を説明する断面図である。
いくつかの実施形態による半導体装置を製造する各種段階を説明する断面図である。

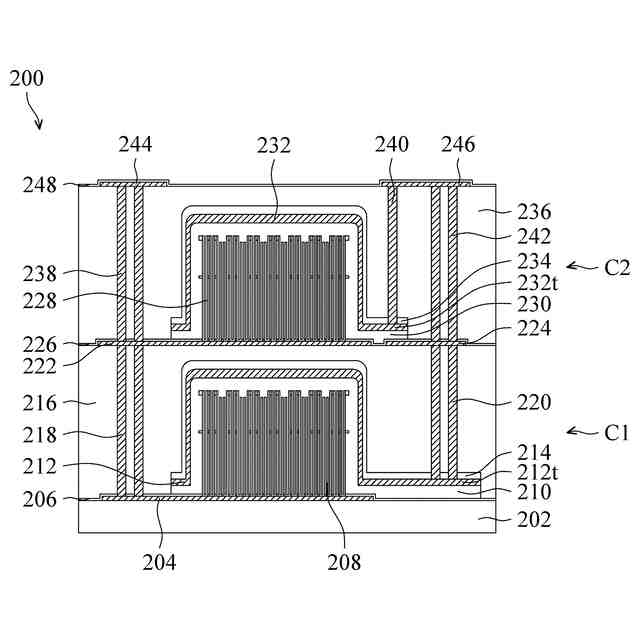

いくつかの実施形態による半導体装置の断面図である。

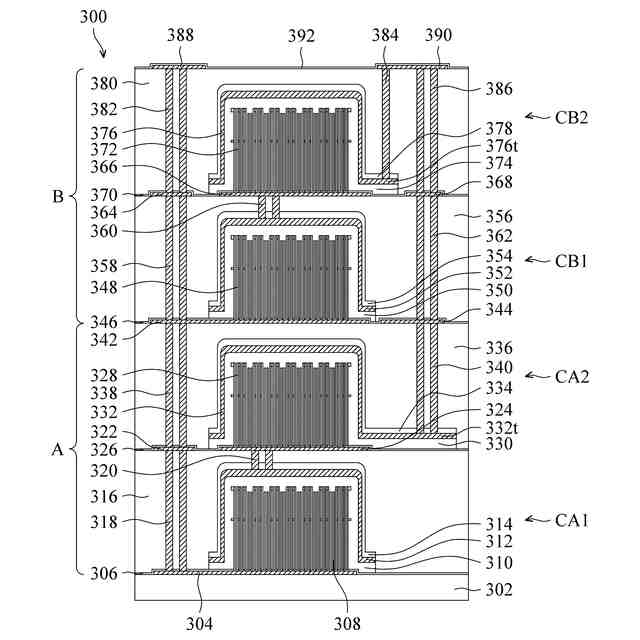

いくつかの実施形態による半導体装置の断面図である。

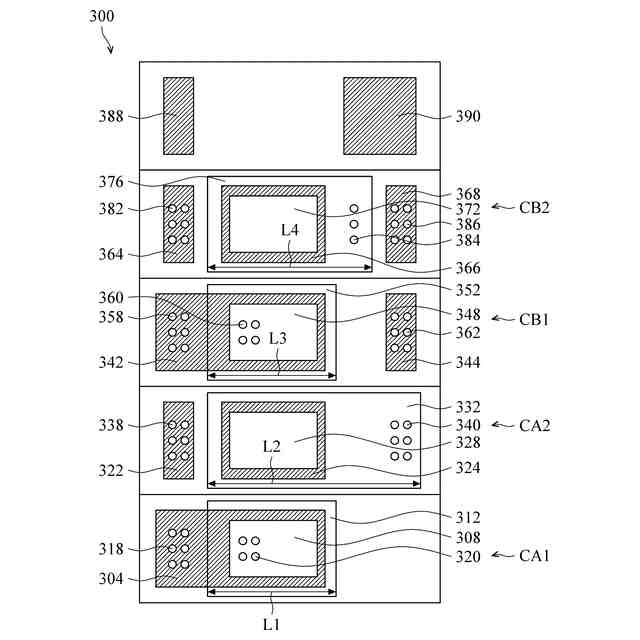

いくつかの実施形態による半導体装置の上面図である。

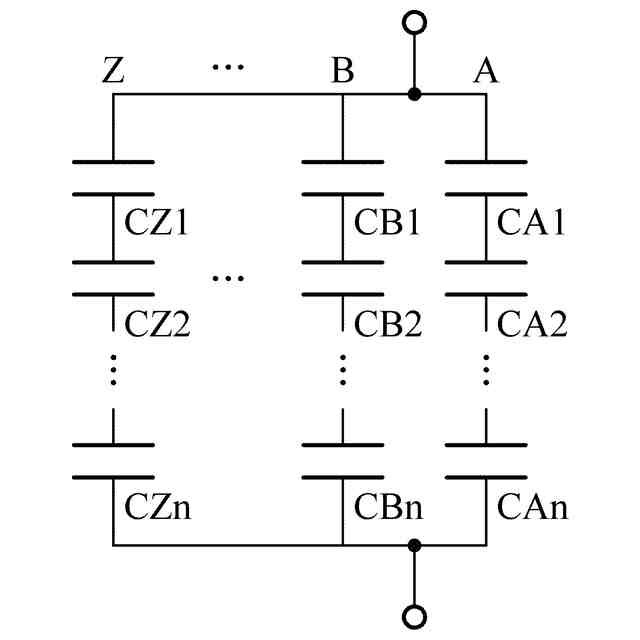

いくつかの実施形態による半導体装置の回路図である。
【発明を実施するための形態】
【０００９】

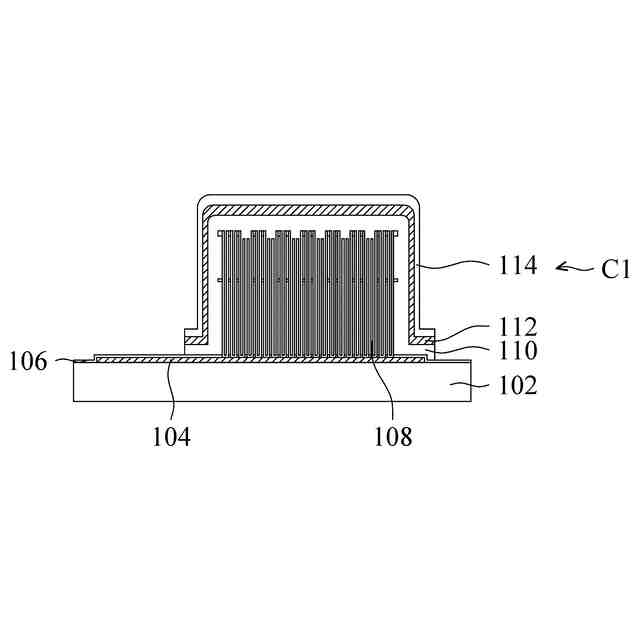

図１Ａを参照すると、半導体装置１００は、基板１０２を有する。基板１０２は、半導体デバイスに適した任意の基板材料で形成することができ、バルク半導体基板であってもよいし、あるいは、異なる材料で形成された複合基板を含んでもよい。
【００１０】
第一下部電極１０４を基板１０２上に形成する。第一下部電極１０４は、金属材（例えば、タングステン、あるいは、任意の適切な材料等）で形成される。絶縁層１０６を第一下部電極１０４上に形成する。絶縁層１０６は、第一下部電極１０４の上面及び側壁と、基板１０２の上面と、を被覆する。絶縁層１０６は、誘電材料（例えば、窒化ケイ素、あるいは、任意の適切な材料等）で形成される。
（【００１１】以降は省略されています）
