公開番号2025168372
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025136702,2022564702
出願日2025-08-20,2021-11-12
発明の名称蓄電システム
出願人株式会社半導体エネルギー研究所
代理人
主分類G01R 31/389 20190101AFI20251030BHJP(測定;試験)
要約【課題】消費電力の低い、蓄電システム、二次電池の制御システム、二次電池の計測回路、等を提供する。集積度の高い、蓄電システム、二次電池の制御システム、二次電池の計測回路、等を提供する。

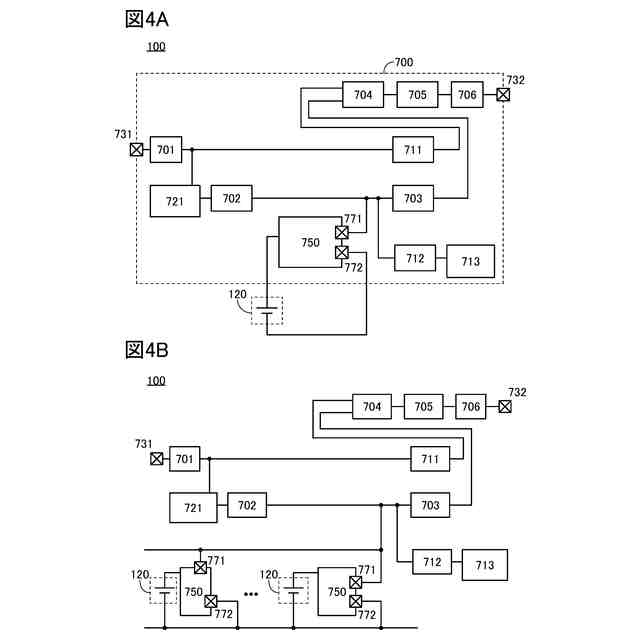

【解決手段】二次電池と、計測回路と、を有し、計測回路は、抵抗素子と、容量素子と、インダクタと、を有し、抵抗素子の一方の端子は、容量素子の一方の電極と電気的に接続され、抵抗素子の他方の端子は、インダクタの一方の端子と電気的に接続され、インダクタの一方の端子は、二次電池の正極と電気的に接続され、計測回路は、抵抗素子の電流を測定することにより、二次電池のインピーダンスを測定する機能を有する蓄電システム。

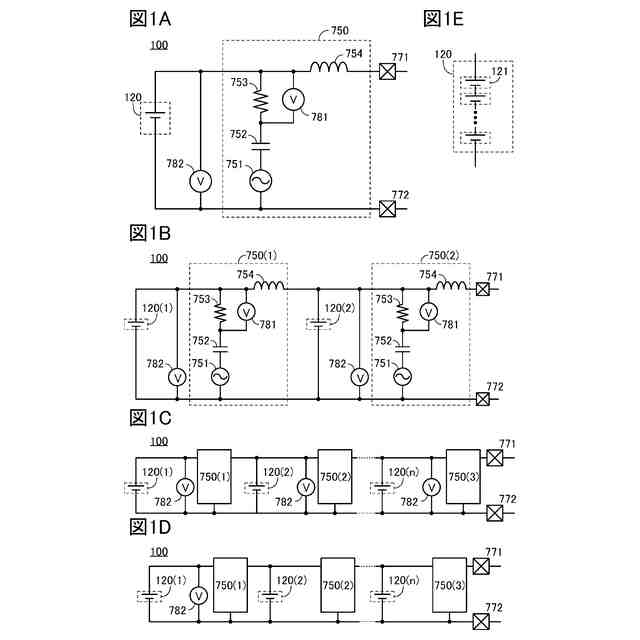

【選択図】図1

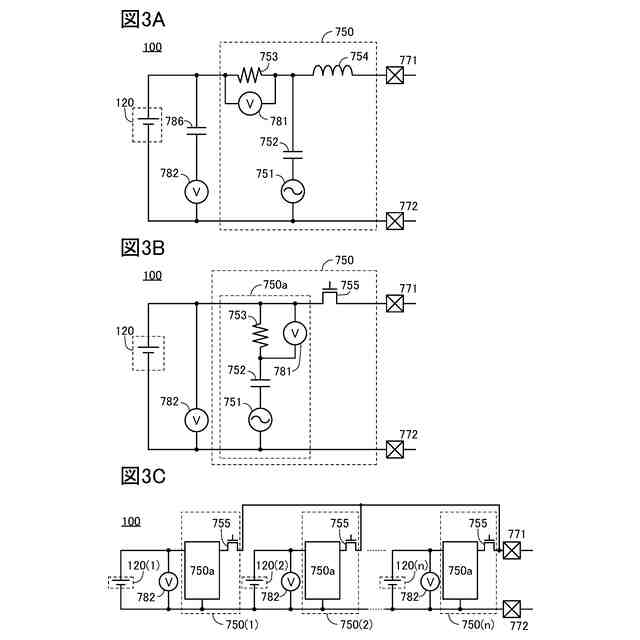

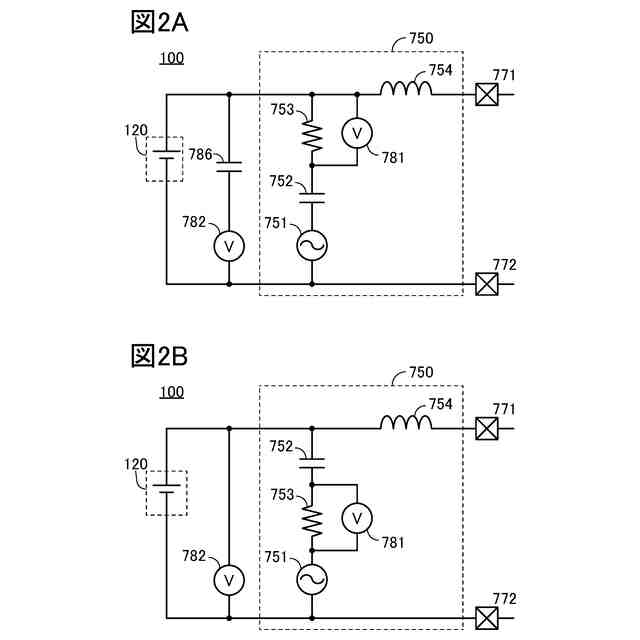

特許請求の範囲【請求項１】
二次電池と、計測回路と、を有し、
前記計測回路は、抵抗素子と、容量素子と、インダクタと、を有し、
前記抵抗素子の一方の端子は、前記容量素子の一方の電極と電気的に接続され、
前記抵抗素子の他方の端子は、前記インダクタの一方の端子と電気的に接続され、
前記インダクタの一方の端子は、前記二次電池の正極と電気的に接続され、
前記計測回路は、前記抵抗素子の電流を測定することにより、前記二次電池のインピーダンスを測定する機能を有する蓄電システム。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、計測回路、制御システム、及び蓄電システムに関する。また、本発明の一態様は、電池制御回路、電池保護回路、蓄電装置、及び電気機器に関する。また、本発明の一態様は、二次電池に関する。また、本発明の一態様は、半導体装置、及び半導体装置の動作方法に関する。
続きを表示（約 1,300 文字）【０００２】
なお本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の技術分野は、物、または方法に関するものである。または、本発明の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・オブ・マター）に関するものである。そのため、より具体的に本明細書で開示する本発明の一態様の技術分野としては、表示装置、発光装置、蓄電装置、撮像装置、記憶装置、それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。
【背景技術】
【０００３】
蓄電装置（バッテリ、二次電池ともいう）は、小型の電子機器から自動車に至るまで幅広い分野で利用されるようになっている。電池の応用範囲が広がるにつれて、複数の電池セルを直列に接続したマルチセル構成のバッテリスタックを使ったアプリケーションが増えている。
【０００４】
蓄電装置は、過放電、過充電、過電流、または短絡といった充放電時の異常を把握するための回路を備えている。このように、電池の保護、及び制御を行う回路において、充放電時の異常を検知するため、電圧および電流等のデータを取得する。また、このような回路においては、観測されるデータに基づいて、充放電の停止およびセル・バランシングなどの制御を行う。
【０００５】
特許文献１は、電池保護回路として機能する保護ＩＣについて開示している。特許文献１では、内部に複数のコンパレータ（比較器）を設け、参照電圧と、電池が接続された端子の電圧と、を比較して充放電時の異常を検出する保護ＩＣについて開示している。
【０００６】
また特許文献２では、二次電池の微小短絡を検出する電池状態検知装置及びそれを内蔵する電池パックを開示している。
【０００７】
また特許文献３では、二次電池のセルが直列接続された組電池を保護する保護用半導体装置を開示している。また特許文献４では、二次電池の内部抵抗値を検出する装置を開示している。
【０００８】
また特許文献５には、電池の制御を行う半導体装置に用いられるパワーＭＯＳＦＥＴについて述べられている。
【先行技術文献】
【特許文献】
【０００９】
米国特許出願公開第２０１１－２６７７２６号明細書
特開２０１０－６６１６１号公報
特開２０１０－２２０３８９号公報
特開２００８－１７５５５６号公報
国際公開第２０１７／０９４１８５号
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明の一態様は、新規な、蓄電システム、二次電池の制御システム、二次電池の計測回路、等を提供することを課題の一とする。または、本発明の一態様は、消費電力の低い、蓄電システム、二次電池の制御システム、二次電池の計測回路、等を提供することを課題の一とする。または、本発明の一態様は、集積度の高い、蓄電システム、二次電池の制御システム、二次電池の計測回路、等を提供することを課題の一とする。
（【００１１】以降は省略されています）
