公開番号2025168057
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024073183
出願日2024-04-26
発明の名称ホログラムの製造装置、ホログラムの製造方法、導光板及び透光板
出願人日東電工株式会社
代理人弁理士法人まこと国際特許事務所
主分類G03H 1/04 20060101AFI20251030BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】マスターホログラムと同様な干渉縞を有するホログラムを感光層に複製する。
【解決手段】マスターホログラム31を含むマスター層3と、前記マスター層3の第1面側に配置された透光板41と、を有する露光部Cと、前記透光板の第1面側から前記マスターホログラム31にコヒーレントな光を照射する光源Dと、を有し、前記マスター層3の第1面と前記透光板の第2面の間に未露光の感光層11を介在させ、前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラム31から生じた回折光とを前記感光層11に透過させて露光することにより、前記マスターホログラム31を前記感光層11に複製する装置において、前記透光板41の第1面のうち、前記コヒーレントな光を入射させる領域以外の領域に、前記回折光を吸収する吸光層53が設けられている。
【選択図】図7
特許請求の範囲【請求項１】
マスターホログラムを含むマスター層と、前記マスター層の第１面側に配置された透光板と、を有する露光部と、前記透光板の第１面側から前記マスターホログラムに対してコヒーレントな光を照射する光源と、を有し、
前記マスター層の第１面と前記透光板の第２面の間に未露光の感光層を介在させ、前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムを前記感光層に複製する装置において、
前記透光板の第１面のうち、前記コヒーレントな光を入射させる領域以外の領域に、前記回折光を吸収する吸光層が設けられている、ホログラムの製造装置。
続きを表示（約 1,700 文字）【請求項２】
前記マスター層には、少なくとも２つのマスターホログラムが並んで配置されている、請求項１に記載のホログラムの製造装置。
【請求項３】
前記吸光層が、少なくとも前記回折光が進行する側の前記透光板の第１面に設けられている、請求項１に記載のホログラムの製造装置。
【請求項４】
マスターホログラムを含むマスター層と、前記マスター層の第１面側に配置された透光板と、を有する露光部と、前記透光板の第１面側から前記マスターホログラムに対してコヒーレントな光を照射する光源と、を有し、
前記マスター層の第１面と前記透光板の第２面の間に未露光の感光層を介在させ、前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムを前記感光層に複製する装置において、
前記透光板の端面のうち、少なくとも前記回折光が進行する側の端面に、前記回折光を吸収する吸光層が設けられている、ホログラムの製造装置。
【請求項５】
前記マスター層には、少なくとも２つのマスターホログラムが並んで配置されており、
前記透光板が、少なくとも１つのマスターホログラムに対応する第１透光板と、別の少なくとも１つのマスターホログラムに対応する第２透光板と、を有し、
第１透光板及び第２透光板の端面のうち、少なくとも前記回折光の進行側の端面に、前記吸光層が設けられている、請求項４に記載のホログラムの製造装置。
【請求項６】
前記第１透光板及び第２透光板の全ての端面に、前記吸光層が設けられている、請求項５に記載のホログラムの製造装置。
【請求項７】
前記透光板の厚みをｈ、前記コヒーレントな光の入射位置における寸法をｄ、前記回折光の回折角度をθとしたとき、ｈ＞ｄ／ｔａｎθの関係を満たしている、請求項１乃至６のいずれか一項に記載のホログラムの製造装置。
【請求項８】
マスターホログラムを含むマスター層と、前記マスター層の第１面側に配置された未露光の感光層と、前記感光層の第１面側に配置された透光板と、を有する積層体の、前記透光板の第１面側から前記マスターホログラムに対してコヒーレントな光を照射し、
前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムを前記感光層に複製する製造方法において、
前記透光板の第１面のうち、前記コヒーレントな光を入射させる領域以外の領域に、前記回折光を吸収する吸光層が設けられている、ホログラムの製造方法。
【請求項９】
マスターホログラムを含むマスター層と、前記マスター層の第１面側に配置された未露光の感光層と、前記感光層の第１面側に配置された透光板と、を有する積層体の、前記透光板の第１面側から前記マスターホログラムに対してコヒーレントな光を照射し、
前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムを前記感光層に複製する製造方法において、
前記透光板の端面のうち、少なくとも前記回折光が進行する側の端面に、前記回折光を吸収する吸光層が設けられている、ホログラムの製造方法。
【請求項１０】
未露光の感光層の第１面側に透光板を配置し、前記透光板の第１面側から第１のコヒーレントな光を照射し且つ前記感光層の第２面側から前記第１のコヒーレントな光とは異なる方向の第２のコヒーレントな光を照射し、前記２方向からのコヒーレントな光の照射によって前記感光層を露光することにより、前記感光層にホログラムを作製する製造方法において、
前記透光板の第１面のうち、前記第１のコヒーレントな光を入射させる領域以外の領域に、前記第２のコヒーレントな光を吸収する吸光層が設けられている、ホログラムの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ホログラムの製造装置及びその製造方法などに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】

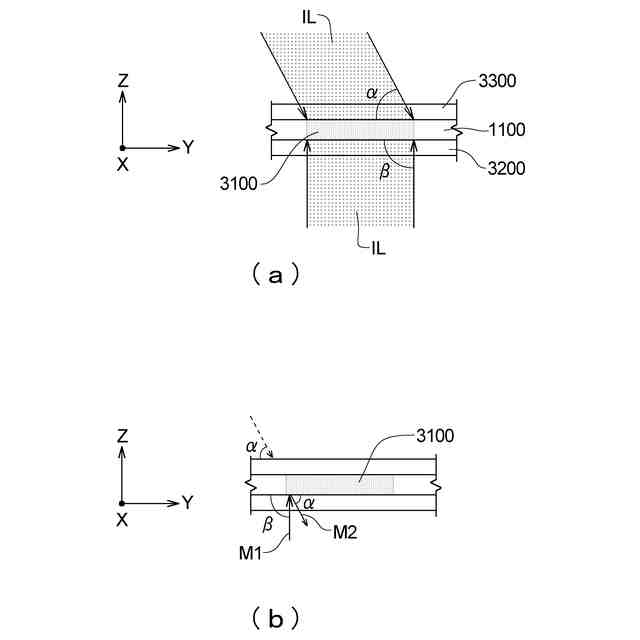

ホログラムは、感光層に互いに異なる２方向から所定波長のレーザ光を照射することによって作製できる。
また、ホログラムの製造方法として、マスターホログラムを用い、マスターホログラムの干渉縞を感光層に光学的に複製する方法も知られている（特許文献１）。
簡単に説明すると、図２０に示すように、マスターホログラムを含むマスター層と前記マスター層に密着された未露光の感光層と前記感光層に密着されたガラス板とを有する積層体の、前記ガラス板側からレーザ光を照射する。レーザ光は、ガラス板及び感光層を透過してマスターホログラムに入射し、マスターホログラムにおいて回折光を生じ、回折光が感光層を透過する。前記レーザ光と回折光とが干渉して感光層を露光することにより、感光層にマスターホログラムの干渉縞が記録される。このようにして、マスターホログラムを感光層に複製できる。つまり、感光層にマスターホログラムと同様なホログラムを作製できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－５３８５８０号公報
【発明の概要】
【０００４】
しかしながら、従来のマスターホログラムを使用した複製では、マスターホログラムと同様な干渉縞を感光層に記録できないおそれがある。つまり、マスターホログラムと同様な干渉縞を有するホログラムを複製できないおそれがある。
【発明が解決しようとする課題】
【０００５】
本発明の主たる目的は、マスターホログラムと同様な干渉縞を有するホログラムを複製することである。
【課題を解決するための手段】
【０００６】
本発明者らは、上記問題の所在を鋭意研究した。具体的には、図２０に示すように、ガラス板側から入射したレーザ光は、感光層を透過してマスターホログラムに入射する。そして、マスターホログラムにおいて回折光を生じ、回折光が感光層を透過する。レーザ光と回折光が２方向から感光層を透過し、感光層を露光することにより、その部分に複製されたホログラムが形成される。ところが、前記感光層を透過した回折光が、ガラス板の空気界面（図示例では下面）で内部反射し、その反射光（反射した回折光）が複製ホログラムを再び透過する場合がある。前記反射光が再び透過すると、複製ホログラムの干渉縞が乱されてしまい、マスターホログラムと同様な干渉縞を有する複製ホログラムを作製できない。さらに、マスターホログラムが複数並んでいる場合、１つの複製ホログラムを形成するために感光層を透過した回折光が、空気界面で反射し、その反射光が隣の複製ホログラムを透過し、その隣の複製ホログラムの干渉縞を乱すおそれがある。
この回折光の反射光が再び複製ホログラムに入射しないように、回折光を吸収する吸光層を設けることにより、マスターホログラムと同様な干渉縞を有するホログラムを複製できる。
また、上記ガラス板の空気界面で内部反射する現象は、マスターホログラムを使用してホログラムを複製する場合に限られず、マスターホログラムを使用しないでホログラムを作製する場合にも生じると考えられる。
かかる知見の下、本発明者らは次に示す幾つかの手段を提供する。
【０００７】
１つの局面では、ホログラムの製造装置を提供する。
第１形態のホログラムの製造装置は、マスターホログラムを含むマスター層と、前記マスター層の第１面側に配置された透光板と、を有する露光部と、前記透光板の第１面側から前記マスターホログラムに対してコヒーレントな光を照射する光源と、を有し、前記マスター層の第１面と前記透光板の第２面の間に未露光の感光層を介在させ、前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムを前記感光層に複製する装置において、前記透光板の第１面のうち、前記コヒーレントな光を入射させる領域以外の領域に、前記回折光を吸収する吸光層が設けられている。
【０００８】
第２形態のホログラムの製造装置は、上記第１形態の製造装置において、前記マスター層に、少なくとも２つのマスターホログラムが並んで配置されている。
第３形態のホログラムの製造装置は、上記第１又は第２形態の製造装置において、前記吸光層が、少なくとも前記回折光が進行する側の前記透光板の第１面に設けられている。
【０００９】

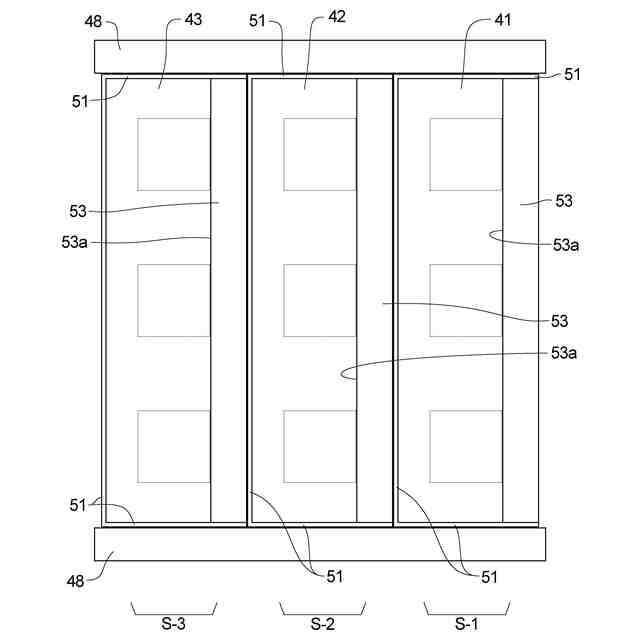

第４形態のホログラムの製造装置は、マスターホログラムを含むマスター層と、前記マスター層の第１面側に配置された透光板と、を有する露光部と、前記透光板の第１面側から前記マスターホログラムに対してコヒーレントな光を照射する光源と、を有し、前記マスター層の第１面と前記透光板の第２面の間に未露光の感光層を介在させ、前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムを前記感光層に複製する装置において、前記透光板の端面のうち、少なくとも前記回折光が進行する側の端面に、前記回折光を吸収する吸光層が設けられている。
【００１０】
第５形態のホログラムの製造装置は、上記第４形態の製造装置において、前記マスター層に、少なくとも２つのマスターホログラムが並んで配置されており、前記透光板が、少なくとも１つのマスターホログラムに対応する第１透光板と、別の少なくとも１つのマスターホログラムに対応する第２透光板と、を有し、第１透光板及び第２透光板の端面のうち、少なくとも前記回折光の進行側の端面に、前記吸光層が設けられている。
第６形態のホログラムの製造装置は、上記第５形態の製造装置において、前記第１透光板及び第２透光板の全ての端面に、前記吸光層が設けられている。
第７形態のホログラムの製造装置は、上記第１乃至第６のいずれかの製造装置において、前記透光板の厚みをｈ、前記コヒーレントな光の入射位置における寸法をｄ、前記回折光の回折角度をθとしたとき、ｈ＞ｄ／ｔａｎθの関係を満たしている。
（【００１１】以降は省略されています）
