公開番号2025165179
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024069131
出願日2024-04-22
発明の名称発光装置
出願人日亜化学工業株式会社
代理人個人,個人,個人,個人
主分類F21S 2/00 20160101AFI20251027BHJP(照明)
要約【課題】装置の小型化及び低コスト化を可能とする発光装置を提供する。
【解決手段】発光装置1Dは、個別に又はグループごとに駆動可能な複数の第1発光素子23Aを有する第1光源2Aと、個別に又はグループごとに駆動可能な複数の第2発光素子23Bを有する第2光源2Bと、光学部材3Dとを備える。光学部材3Dは、反射透過膜31を内部に有するとともに、第1光源2Aに対向して配置される第1入射面30Aと、第2光源2Bに対向して配置される第2入射面30Bと、第1光源2A及び第2光源2Bから第1入射面30A及び第2入射面30Bに入射されて反射透過膜31を反射又は透過した光が出射光LOとして出射される出射面32とを有する。第1入射面30Aは、複数の第1発光素子23Aそれぞれに対応する位置に複数の第1凹部300Aを有する。第2入射面30Bは、複数の第2発光素子23Bそれぞれに対応する位置に複数の第2凹部300Bを有する。
【選択図】図13
特許請求の範囲【請求項１】
個別に又はグループごとに駆動可能な複数の第１発光素子を有する第１光源と、
個別に又はグループごとに駆動可能な複数の第２発光素子を有する第２光源と、
反射透過膜を内部に有するとともに、前記第１光源に対向して配置される第１入射面と、前記第２光源に対向して配置される第２入射面と、前記第１光源及び前記第２光源から前記第１入射面及び前記第２入射面に入射されて前記反射透過膜を反射又は透過した光が出射光として出射される出射面と、を有する光学部材と、を備え、
前記第１入射面は、前記複数の第１発光素子それぞれに対応する位置に複数の第１凹部を有し、前記第１入射面に入射されて前記第１凹部を通過した後の光は第１の色であり、
前記第２入射面は、前記複数の第２発光素子それぞれに対応する位置に複数の第２凹部を有し、前記第２入射面に入射されて前記第２凹部を通過した後の光は第２の色である、
発光装置。
続きを表示（約 1,200 文字）【請求項２】
前記第１凹部及び前記第２凹部には、導光部材がそれぞれ配置されており、
前記導光部材の屈折率は、空気の屈折率と前記光学部材の屈折率との間である、
請求項１に記載の発光装置。
【請求項３】
前記複数の第１発光素子及び前記複数の第２発光素子は、青色の光をそれぞれ出射し、
前記第１凹部には、青色の光を前記第１の色の光に波長変換する第１波長変換部材が配置されており、
前記第２凹部には、青色の光を前記第２の色の光に波長変換する第２波長変換部材が配置されている、
請求項１に記載の発光装置。
【請求項４】
前記複数の第１発光素子及び前記複数の第２発光素子は、青色の光をそれぞれ出射し、
前記第１光源は、青色の光を前記第１の色の光に波長変換する第１波長変換部材を有し、
前記第２光源は、青色の光を前記第２の色の光に波長変換する第２波長変換部材を有する、
請求項１に記載の発光装置。
【請求項５】
前記光学部材は、
前記第１入射面に設けられて、前記第１凹部以外の部分を遮光する第１遮光部材と、
前記第２入射面に設けられて、前記第２凹部以外の部分を遮光する第２遮光部材と、
を有する、
請求項１に記載の発光装置。
【請求項６】
前記光学部材は、前記出射面に設けられた遮光部材を有し、
前記遮光部材は、前記出射光が出射される範囲よりも狭い開口部を有し、前記開口部以外の部分を遮光する、
請求項１に記載の発光装置。
【請求項７】
前記第１凹部及び前記第２凹部は、前記第１入射面及び前記第２入射面に対して、角錐状又は角錐台状にそれぞれ形成されている、
請求項１に記載の発光装置。
【請求項８】
前記第１光源の一部及び前記第２光源の一部は、前記第１入射面及び前記第２入射面にそれぞれ接して配置されており、
前記光学部材は、
前記第１入射面に設けられて、前記第１光源を前記第１入射面に位置決めする第１位置決め部と、
前記第２入射面に設けられて、前記第２光源を前記第２入射面に位置決めする第２位置決め部と、を有する、
請求項１に記載の発光装置。
【請求項９】
個別に又はグループごとに駆動可能な複数の第３発光素子を有する第３光源をさらに備え、
前記光学部材は、前記第３光源に対向して配置される第３入射面をさらに有し、
前記出射面は、前記第１光源、前記第２光源及び前記第３光源から前記第１入射面、前記第２入射面及び前記第３入射面に入射されて前記反射透過膜を反射又は透過した光が出射光として出射されるものであり、
前記第３入射面は、前記複数の第３発光素子それぞれに対応する位置に複数の第３凹部を有し、前記第３入射面に入射されて前記第３凹部を通過した後の光は第３の色である、
請求項１に記載の発光装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発光装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、複数の光源を組み合わせて構成された発光装置が知られている。例えば、特許文献１には、複数のＬＥＤアレイによる照明光のそれぞれを、レンズ群及びダイクロイックミラーを介して、１つの光路の照明光に合成して出射する発光装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０７１２４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された発光装置では、複数のＬＥＤアレイのそれぞれに対してレンズ群及びダイクロイックミラーが設けられている。そのため、ＬＥＤアレイと、ダイクロイックミラーとの間に、レンズ群のような光学部品が配置されることになるため、発光装置全体としては大型化し、部品点数が多くなることによるコストアップを招いてしまうという問題点があった。
【０００５】
本発明は、このような事情に鑑みてなされたものであり、装置の小型化及び低コスト化を可能とする発光装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る発光装置は、
個別に又はグループごとに駆動可能な複数の第１発光素子を有する第１光源と、
個別に又はグループごとに駆動可能な複数の第２発光素子を有する第２光源と、
反射透過膜を内部に有するとともに、前記第１光源に対向して配置される第１入射面と、前記第２光源に対向して配置される第２入射面と、前記第１光源及び前記第２光源から前記第１入射面及び前記第２入射面に入射されて前記反射透過膜を反射又は透過した光が出射光として出射される出射面と、を有する光学部材と、を備え、
前記第１入射面は、前記複数の第１発光素子それぞれに対応する位置に複数の第１凹部を有し、前記第１入射面に入射されて前記第１凹部を通過した後の光は第１の色であり、
前記第２入射面は、前記複数の第２発光素子それぞれに対応する位置に複数の第２凹部を有し、前記第２入射面に入射されて前記第２凹部を通過した後の光は第２の色である。
【発明の効果】
【０００７】
本発明の上記態様に係る発光装置によれば、複数の第１発光素子からの光が、光学部材の第１入射面が有する複数の第１凹部にそれぞれ入射されて、複数の第２発光素子からの光が、光学部材の第２入射面が有する複数の第２凹部にそれぞれ入射されると、各光は光学部材の反射透過膜を反射又は透過し、光学部材の出射面から出射光として出射される。そのため、第１光源及び第２光源と、光学部材との間に、光学部材とは別の光学部品を配置しなくても、第１光源及び第２光源からの光のそれぞれを、光学部材の出射面から出射光として出射することができる。したがって、発光装置の小型化及び低コスト化を図ることができる。
【図面の簡単な説明】
【０００８】
第１の実施形態に係る発光装置１Ａの一例を示す全体構成図である。
光学部材３Ａの一例を示す概略正面図（中央）、概略左側面図（左側）、及び、概略平面図（上側）である。

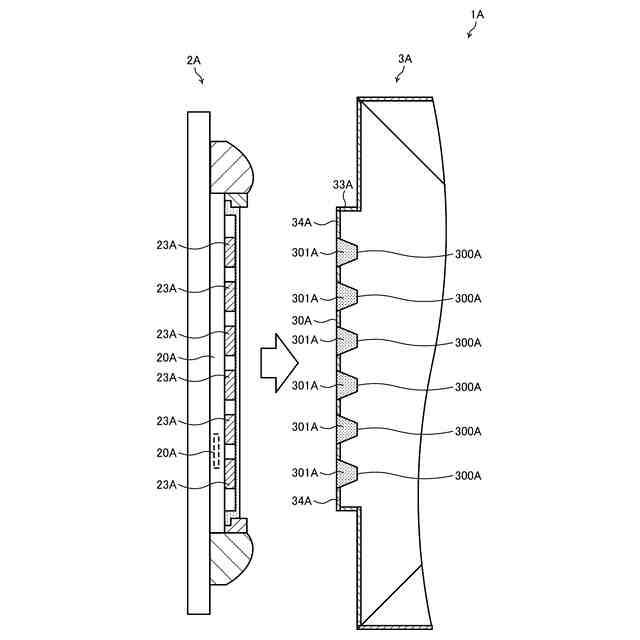

第１の実施形態に係る発光装置１Ａにおいて、位置決め前の第１光源２Ａ及び光学部材３Ａを示す部分構成図である。
第１の実施形態に係る発光装置１Ａにおいて、位置決め後の第１光源２Ａ及び光学部材３Ａを示す部分構成図である。
光源２の一例を示す斜視図である。
光源２の一例を示す平面図である。
図５に示すＶＩ部の拡大平面図である。
図５に示すＶＩＩ－ＶＩＩ線の断面図である。
図７に示すＶＩＩＩ部の拡大断面図である。
第２の実施形態に係る発光装置１Ｂを示す全体構成図である。
第２の実施形態に係る発光装置１Ｂを示す部分構成図である。
第３の実施形態に係る発光装置１Ｃを示す全体構成図である。
第３の実施形態に係る発光装置１Ｃにおいて、位置決め前の第１光源２Ａ及び光学部材３Ａを示す部分構成図である。
第３の実施形態に係る発光装置１Ｃにおいて、位置決め後の第１光源２Ａ及び光学部材３Ａを示す部分構成図である。
第４の実施形態に係る発光装置１Ｄを示す全体構成図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態について説明する。なお、本実施形態に係る発光装置１Ａ～１Ｄは、本発明の技術思想を具体化するためのものであって、特定的な記載がない限り、本発明を以下のものに限定しない。各図面に示す部材の大きさや位置関係は適宜誇張されたり、部材の一部が簡略化又は省略されていたりする場合もある。
【００１０】
本実施形態では、説明の便宜上、ＸＹＺ直交座標系を採用して説明する。発光装置１Ａ～１Ｄが備える光源２の発光素子２３（詳細は後述する）の厚さ方向を「Ｚ軸」、厚さ方向にそれぞれ直交する二方向を「Ｘ軸」及び「Ｙ軸」とする。Ｚ軸において、光源２による光が主に進行する側の方向を「上」とし、その反対方向を「下」とする。ただし、「上」及び「下」の表現も便宜的なものであり、重力の方向とは無関係である。また、本明細書における「平面視」との表現は、Ｚ軸の上側から下側を見た場合を示すものとする。
（【００１１】以降は省略されています）
