公開番号2025164099
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067867
出願日2024-04-19
発明の名称法面安定化擁壁における擁壁パネルの支持構造
出願人株式会社エスイー
代理人個人
主分類E02D 17/20 20060101AFI20251023BHJP(水工;基礎;土砂の移送)
要約【課題】法面の安定化の目的で、法面に沿って配列し、擁壁を構成する擁壁パネルを設置完了まで仮支持する墨出しブロックが擁壁パネルを支持する能力を失った場合等に備え、擁壁パネルの下に配置される梁に擁壁パネルを補助的に支持させる。

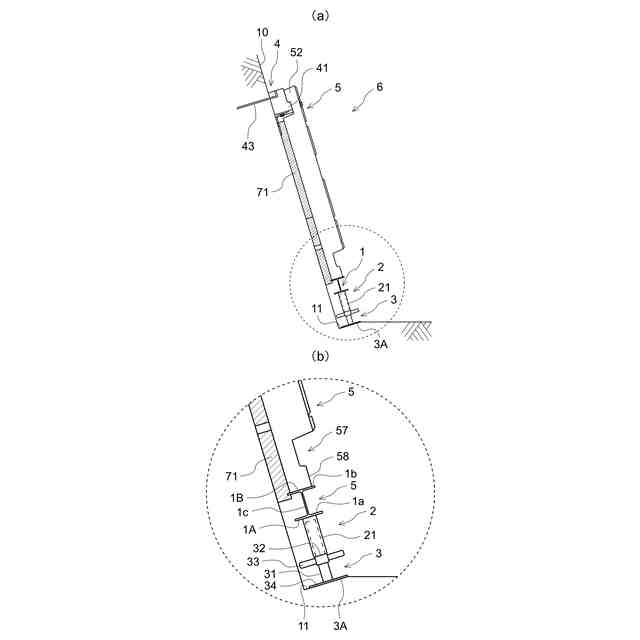

【解決手段】複数枚の全擁壁パネル5の下方寄りに対応した位置、またはその付近の地山に形成された支持面11と、全擁壁パネル5の下端との間に、全擁壁パネル5に跨り、下部に被支持面1Aを有し、全擁壁パネル5の荷重の少なくとも一部を負担可能な梁1を配置して全擁壁パネル5を梁1を介して支持面11に支持させ、頭部が擁壁パネル5に定着される補強材7の地中への定着が完了するまでの間、墨出しブロック4に支持された状態にある全擁壁パネル5を、支持面11に支持された梁1に補助的に支持させる。
【選択図】図1
特許請求の範囲【請求項１】
法面の上部に、軸方向を前記法面の上部に沿った方向に向けて配置され、前記法面に固定される墨出しブロックと、この墨出しブロックの下方に配置されて前記法面の上部に沿った方向に配列し、前記墨出しブロックに支持されながら、前記地山中に定着される補強材の前記法面から突出する頭部が定着される複数枚の擁壁パネルとを備える法面安定化擁壁において、
前記複数枚の全擁壁パネルの下方寄りに対応した位置、またはその付近の地山に形成された支持面と、前記全擁壁パネルの下端との間に、前記全擁壁パネルに跨り、下部に被支持面を有し、前記全擁壁パネルの荷重の少なくとも一部を負担可能な梁が配置されて前記全擁壁パネルが前記梁を介して前記支持面に支持され、
前記補強材の地中への定着が完了するまでの間、前記墨出しブロックに支持された状態にある前記全擁壁パネルが、前記支持面に支持された前記梁に補助的に支持されていることを特徴とする法面安定化擁壁における擁壁パネルの支持構造。
続きを表示（約 620 文字）【請求項２】
法面の上部に、軸方向を前記法面の上部に沿った方向に向けて配置され、前記法面に固定される墨出しブロックと、この墨出しブロックの下方に配置されて前記法面の上部に沿った方向に配列し、前記墨出しブロックに支持されながら、前記地山中に定着される補強材の前記法面から突出する頭部が定着される複数枚の擁壁パネルとを備える法面安定化擁壁において、
前記複数枚の全擁壁パネルの下方寄りに対応した位置、またはその付近の地山に形成された支持面と、前記全擁壁パネルの下端との間に、前記全擁壁パネルに跨り、下部に被支持面を有し、前記全擁壁パネルの荷重の少なくとも一部を負担可能な梁が配置されて前記全擁壁パネルが前記梁を介して前記支持面に支持され、
前記梁の前記被支持面と前記支持面との間に、下部に被支持面を有し、前記擁壁パネルの荷重の少なくとも一部を負担可能な支柱を持つ複数本の補助支持装置が設置され、
前記補強材の地中への定着が完了するまでの間、前記墨出しブロックに支持された状態にある前記全擁壁パネルが前記梁を介し、前記支持面に支持された前記補助支持装置に補助的に支持されていることを特徴とする法面安定化擁壁における擁壁パネルの支持構造。
【請求項３】
前記梁は上部に前記全擁壁パネルの下端が接触する支持面を有することを特徴とする請求項１、もしくは請求項２に記載の法面安定化擁壁における擁壁パネルの支持構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は法面の安定化の目的で、法面に沿って配列し、擁壁を構成する擁壁パネルを設置完了まで仮支持する墨出しブロックが擁壁パネルを支持する能力を失った場合等に備え、擁壁パネルの下に配置される梁に擁壁パネルを補助的に支持させる法面安定化擁壁における擁壁パネルの支持構造に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
地山への掘削（切土）により形成された法面を崩落に対して安定化させる目的で、法面に沿って擁壁パネルを高さ方向に配列させて擁壁を構築する場合に、最上段に設置されるべき擁壁パネルの位置が決まっているような場合、擁壁パネルは上段側から下段側へ向かって設置されていくことになる。法面に最初に設置される最上段の擁壁パネルは切土される前の地山に支持されながら、法面に設置される。
【０００３】
この場合、ある段の擁壁パネルを法面に設置するときに、その擁壁パネルを設置済みの上段側の擁壁パネルに支持させることができなければ、擁壁パネルはその下端において地山に支持されることになる。この関係で、設置すべき擁壁パネルの下端が位置する箇所の地山を残し、地山に水平面等の支持面を形成しながら、地山を掘削することが必要になる（特許文献１～特許文献５参照）。
【０００４】
但し、擁壁パネルを上段側から下段側へ向かって設置する方法では、擁壁パネルは主に地山の支持面に支持された状態で位置決めされながら、法面に設置されるため、支持面の形成には正確さが要求される。支持面の形成に誤差があれば、擁壁パネルの設置に施工誤差を残し、擁壁パネルの幅方向に配列する擁壁パネルを整然と配列させることが難しくなるからである。
【０００５】
特許文献４では上段分のプレキャスト板を貫通し、最終的にそのプレキャスト板を斜面（法面）に定着させる棒状補強材の軸力を調整する（増加させる）ことで、斜面に固定された一段目（上段分）のプレキャスト板の下に、二段目（下段分）のプレキャスト板の下端が法尻の段部に支持されたまま、二段目のプレキャスト板が一段目（上段分）のプレキャスト板に吊り下げられた状況を一時的に実現させている（段落０００２、図１）。
【０００６】
詳しく言えば、特許文献４では「（下段分）プレキャスト板による斜面補強の前に一時的に出現する素掘り状態の斜面が崩壊することを防止するために、上段分のプレキャスト板でのナット緊締工程におけるナットの締付け力を調整し、プレキャスト板を強制的に斜面に押さえつけること」をしている。
【０００７】
この方法とは異なり、下段側の擁壁パネルを上段側の擁壁パネルに支持させながら、擁壁パネルを下向きに設置していくことを可能にする法面安定化擁壁とその構築方法を出願人は先に提案している（特許文献６参照）。
【０００８】

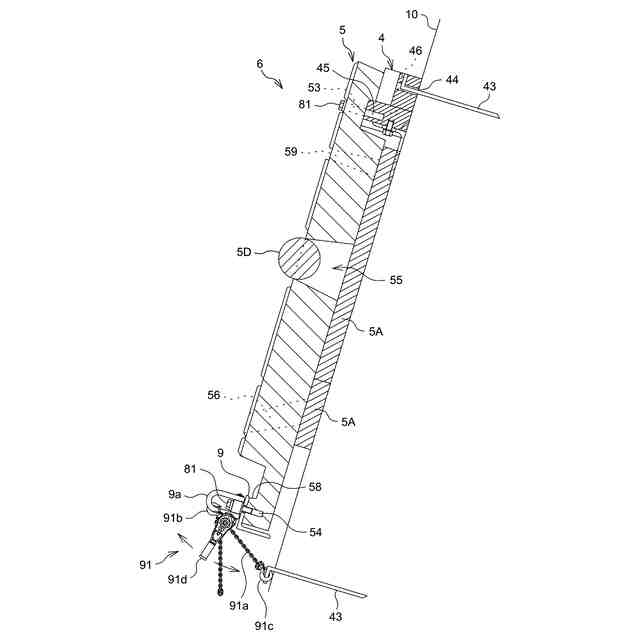

この方法では法面の上部に、直下に配置される擁壁パネルを支持する能力を持つ墨出しブロックを擁壁パネルに先行して固定し、墨出しブロックに擁壁パネルを係合させることで、擁壁パネルを墨出しブロックに支持させている。
【０００９】
但し、各擁壁パネルはそれ自体を厚さ方向に貫通する補強材が地中に埋設され、充填材の充填により地中に定着されることで、最終的に法面に固定された状態になり、その作業が終了するまでは、墨出しブロックが擁壁パネルを仮支持することになる。墨出しブロックは例えばその背面側から地山側へ突出する定着具が地山中に埋設されることで、法面に固定されるため（請求項１）、直下の擁壁パネルの設置から補強材の定着までの期間に亘り、擁壁パネルを支持し続ける能力を持つとは限らない。
【００１０】
このため、補強材が完全に定着される前には、例えば地震動の発生等、何らかの原因で擁壁パネルを支持する墨出しブロックが補強材の地中への定着完了までの間、定着具が地山から抜け出すことで、擁壁パネルを支持し続ける能力を失い、擁壁パネルと共に落下する可能性がないとは言えない。定着具が地山から抜け出すことがないとしても、擁壁パネルが墨出しブロックから離脱し、墨出しブロックから落下する可能性もある。
（【００１１】以降は省略されています）
