公開番号2025162958
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024165064
出願日2024-09-24
発明の名称擁壁及び擁壁の築造方法
出願人FKS株式会社
代理人個人
主分類E02D 29/02 20060101AFI20251021BHJP(水工;基礎;土砂の移送)
要約【課題】壁の支柱部を構成するH形鋼を掘削孔内に垂直に建て込み、複数のH形鋼が直線状に配置され、直線状(平板状)の壁部材を形成することができる擁壁及び擁壁の築造方法を提供する。

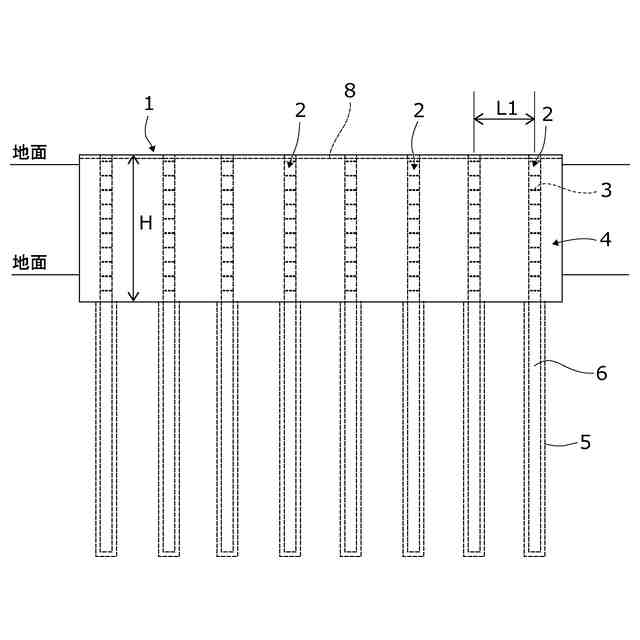

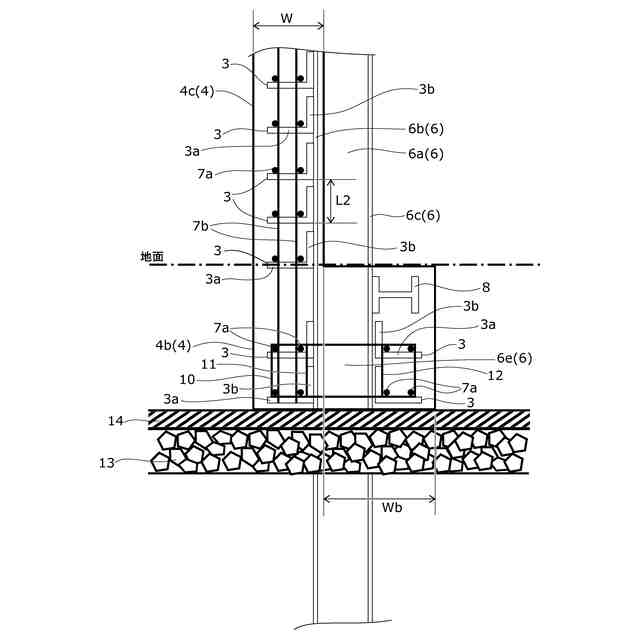

【解決手段】本発明に係る擁壁1は、壁部材4によって土圧の水平成分を受ける擁壁であって、地盤内においてセメントミルクまたは生コンクリートによって形成された柱状部5と、下部が前記柱状部の内部に配置されて上部が前記柱状部から露出したH形鋼6と、を有する複数の支持杭2と、前記支持杭2を構成するH形鋼6を互いに連結し、複数のH形鋼6を直線状に配置する連結部材8と、前記連結部材8を、コンクリートによって内部に埋設した壁部材4と、を備える。

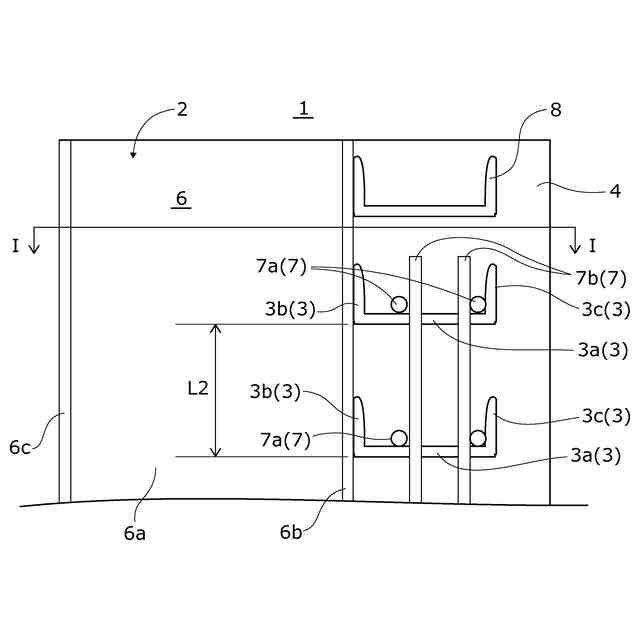

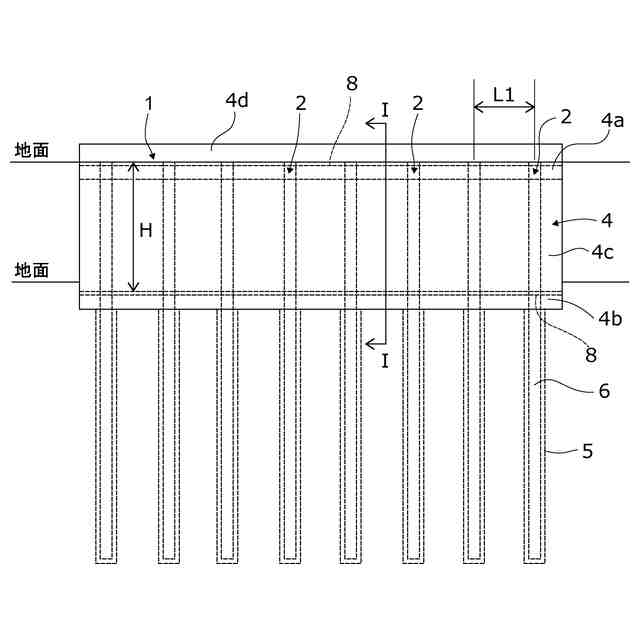

【選択図】図2
特許請求の範囲【請求項１】
壁部材によって土圧の水平成分を受ける擁壁であって、
地盤内においてセメントミルクまたは生コンクリートによって形成された柱状部と、下部が前記柱状部の内部に配置されて上部が前記柱状部から露出したＨ形鋼と、を有する複数の支持杭と、

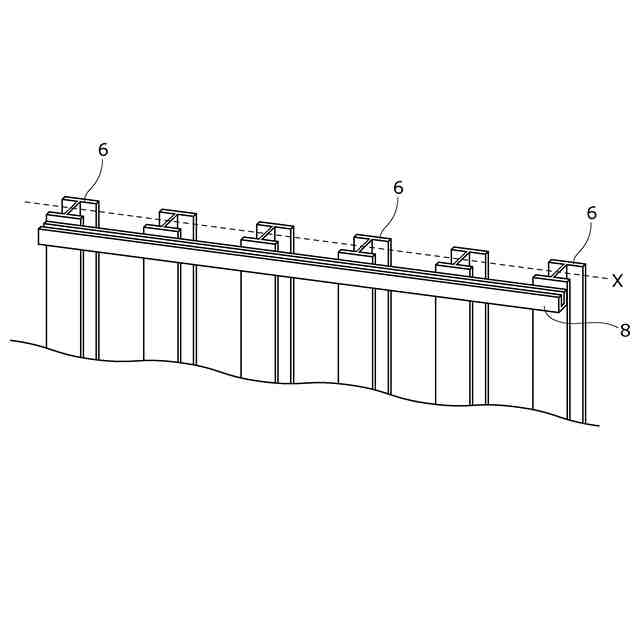

前記支持杭を構成するＨ形鋼を互いに連結し、複数のＨ形鋼を直線状に配置する連結部材と、
前記連結部材を、コンクリートによって内部に埋設した壁部材と、
を備えることを特徴とする擁壁。
続きを表示（約 1,300 文字）【請求項２】
前記連結部材が、前記壁部材の上端部に対応するＨ形鋼を互いに連結していることを特徴とする請求項１記載の擁壁。
【請求項３】
前記連結部材が、前記壁部材の下端部に対応するＨ形鋼を互いに連結していることを特徴とする請求項１記載の擁壁。
【請求項４】
前記連結部材が、前記壁部材の中間部に対応するＨ形鋼を互いに連結していることを特徴とする請求項１記載の擁壁。
【請求項５】
前記連結部材がＨ形鋼に溶接あるいはボルトによって固定されていることを特徴とする請求項１乃至請求項４のいずれかに記載の擁壁。
【請求項６】
前記連結部材がＨ形鋼、Ｉ形鋼、Ｔ形鋼、山形鋼（二等辺山形鋼）、溝形鋼、平鋼、その他ＪＩＳ規格に適合した鋼材のいずれかであることを特徴とする請求項１記載の擁壁。
【請求項７】

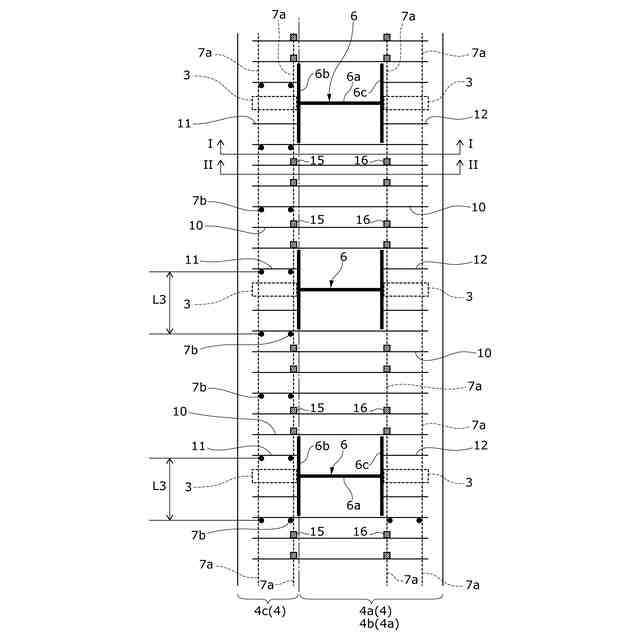

前記Ｈ形鋼を囲うようにあばら筋が設けられ、前記あばら筋がＨ形鋼の軸線方向に複数設けられていることを特徴とする請求項１記載の擁壁。
【請求項８】
前記Ｈ形鋼を囲うようにあばら筋は、前記Ｈ形鋼の軸線に沿って配設され、縦方向に延設される縦方向の鉄筋を囲うことを特徴とする請求項８記載の擁壁。
【請求項９】

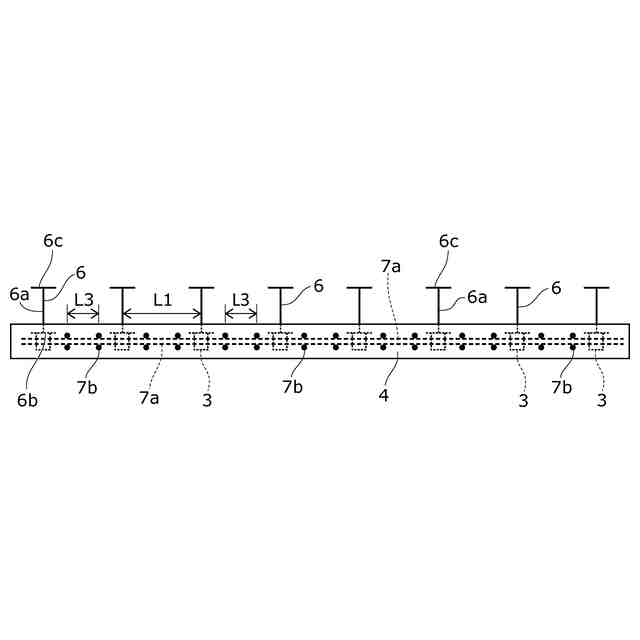

Ｈ形鋼の壁部材に対応する部分に固定された、複数の形鋼と、
前記形鋼の上面に配設され、横方向に延設される横方向の鉄筋と、
前記Ｈ形鋼に軸線に沿って配設され、縦方向に延設される縦方向の鉄筋と、
前記支持杭を構成するＨ形鋼を互いに連結し、複数のＨ形鋼を直線状に配置する連結部材と、
前記形鋼、前記横方向の鉄筋、前記縦方向の鉄筋、連結部材とを、コンクリートによって内部に埋設した壁部材と、
を備えることを特徴とする請求項１記載の擁壁。
【請求項１０】

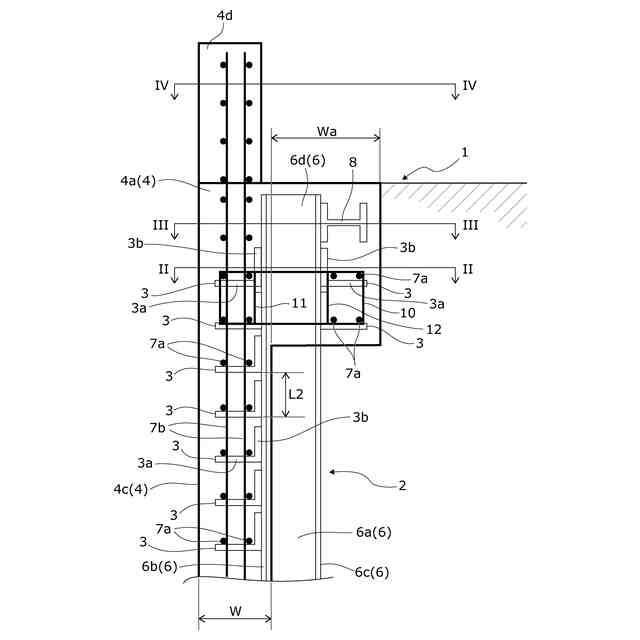

地盤内においてセメントミルクまたは生コンクリートによって形成された柱状部と、下部が前記柱状部の内部に配置されて上部が前記柱状部から露出したＨ形鋼と、を有する複数の支持杭と、
Ｈ形鋼の壁部材に対応する部分の上端部と下端部の外面側及び内面側に固定され、またＨ形鋼の壁部材に対応する部分の上端部と下端部との間の外面側に固定された、複数の形鋼と、
前記形鋼の上面に配設され、横方向に延設される横方向の鉄筋と、
前記Ｈ形鋼に軸線に沿って配設され、縦方向に延設される縦方向の鉄筋と、
前記Ｈ形鋼の前記壁部材に対応する部分の上端部及び下端部に形成された、前記Ｈ形鋼と前記形鋼と前記横方向の鉄筋と前記縦方向の鉄筋を、コンクリートによって内部に埋設した壁頭部及び壁足部と、

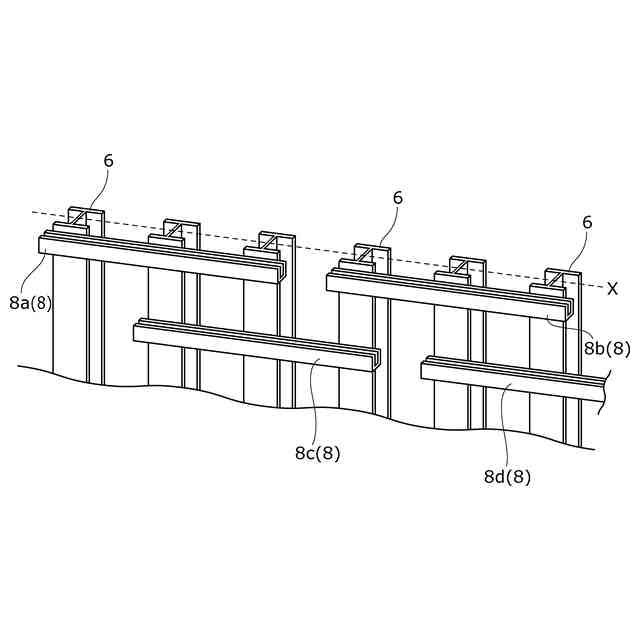

前記壁頭部あるいは前記壁足部あるいは前記壁頭部と壁足部の中間部の少なくとも一つの部位に対応する、Ｈ形鋼を互いに連結する連結部材と、
前記壁頭部及び壁足部と一体に前記壁部材として形成され、前記Ｈ形鋼の壁部材に対応する部分の上端部と下端部との間において、前記形鋼と前記横方向の鉄筋と前記縦方向の鉄筋とを、コンクリートによって内部に埋設した壁本体部と、
を備えることを特徴とする請求項１記載の擁壁。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は擁壁及び擁壁の築造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
擁壁は、土壌の安息角を超える大きな高低差を地面に設けたいときに、土壌の横圧に抗して斜面の崩壊を防ぐために設計・構築される壁状の構造物である。
特許文献１には、建築物を建築するための平らな土地を極力減らすことのない擁壁が提案されている。図２６及び図２７に基づいて、この擁壁について説明する。
【０００３】
図２６に示すように、この擁壁１００は、複数の支持杭２０を備えている。この支持杭２０は、地盤内においてセメントミルクによって形成された柱状部５０と、下部が柱状部５０の内部に配置されて上部が柱状部５０から露出したＨ形鋼６０と、を備えている。
【０００４】
また、この擁壁１００は、図２７に示すように、Ｈ形鋼６０に溶接などで固定された溝形鋼３０を備える。この溝形鋼３０は、ウェブ３０ａと、ウェブ３０ａの一端側に形成された第１フランジ３０ｂと、ウェブ３０ａの他端側に形成された第２フランジ３０ｃとを備える形鋼である。この溝形鋼３０は、Ｈ形鋼６０の幅以下の長さを有し、前記したように、Ｈ形鋼６０の縦方向に溶接などで固定される。図２２、図２３に、溝形鋼３０の設置の状態を示す。尚、図２６にあっては、横方向の鉄筋７０ａ、縦方向の鉄筋７０ｂからなる鉄筋７０については、図示を省略している。
【０００５】
更に、前記擁壁１００は壁部材４０を備える。この壁部材４０は、鉄筋７０がコンクリートによって埋設された、いわゆる鉄筋コンクリートによって形成されている。
この鉄筋７０は、溝形鋼３０のウェブ３０ａ上に配置された横方向に延設された鉄筋７０ａと垂直方向に延設された縦方向の鉄筋７０ｂからなる。
また、この壁部材４０は、複数の支持杭２０のＨ形鋼６０に沿って面状（板状）に配置され、内部に埋設された溝形鋼３０を介して支持杭２０に固定されている。そして、この擁壁１００にあっては面状の壁部材４０が土圧の水平成分を受けるように構成されている。
【０００６】
このように擁壁１００は、壁部材４０の中に、溝形鋼３０、横方向の鉄筋７０ａ、縦方向の鉄筋７０ｂが埋設され、壁部材４０が溝形鋼３０を介して支持杭２０に固定されることによって、支持杭２０と壁部材４０が一体化した合成構造とされる。
そして、前記壁部材４０は土圧の水平成分の力を受ける。この土圧の水平成分の力は、溝形鋼３０を介して支持杭２０の上部のＨ形鋼６０に力が伝達され、支持杭２０の下部へ伝達され、前記壁部材４０は土壌の横圧に抗して斜面の崩壊を防ぐ。
【０００７】
ところで、前記擁壁を築造するには、例えば、支持杭２０がプレボーリング・セメントミルク注入締固め工法によって建て込まれる。
具体的には、例えば、建込用建設機械の掘削用のオーガー（ドリル）によって規定の深度まで削孔され、削孔時と同回転でオーガーを引き抜き、土を外へ搬出しながらセメントミルクが注入される。
【０００８】
次に、建設機械によって、Ｈ形鋼６０が吊り上げられて、掘削孔上部に移動され掘削孔内に建て込まれる。
複数本の支持杭２０の建て込み完了後、支持杭２０（Ｈ形鋼６０）に対して溝形鋼３０を固定する。支持杭２に対してすべての溝形鋼３０が固定された後、壁部材４０を形成するための配筋作業を行う。
まず、溝形鋼３０の上面に横方向の鉄筋７０ａを配置し、配筋する。また、溝形鋼３０の間には、Ｈ形鋼６０の軸線に平行に、縦方向の鉄筋７０ｂを配筋する。そして、横方向の鉄筋７０ａを溝形鋼３０と結束したり、横方向の鉄筋７０ａに対して縦方向の鉄筋７０ｂを結束したりすることによって、壁部材４０の鉄筋７０が配置される。
【０００９】
次に、壁部材４０のコンクリート部分を形成する。壁部材４０は、現場打ちコンクリートによって形成される。すなわち、型枠の建て込み、コンクリートの打設、所定のコンクリート強度確保後の型枠の取り外しが行われる。これにより、支持杭２０に対して壁部材４０が一体化した擁壁１００の構造体が完成される。
【先行技術文献】
【特許文献】
【００１０】
特許第６９４０７０９号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
