公開番号2025141765
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024165065
出願日2024-09-24
発明の名称擁壁
出願人FKS株式会社
代理人個人
主分類E02D 29/02 20060101AFI20250919BHJP(水工;基礎;土砂の移送)
要約【課題】壁部材の強度をより大きなものとし、壁部材に大きな開口部を形成しても、開口部のひび割れの発生を抑制することができる擁壁を提供する。

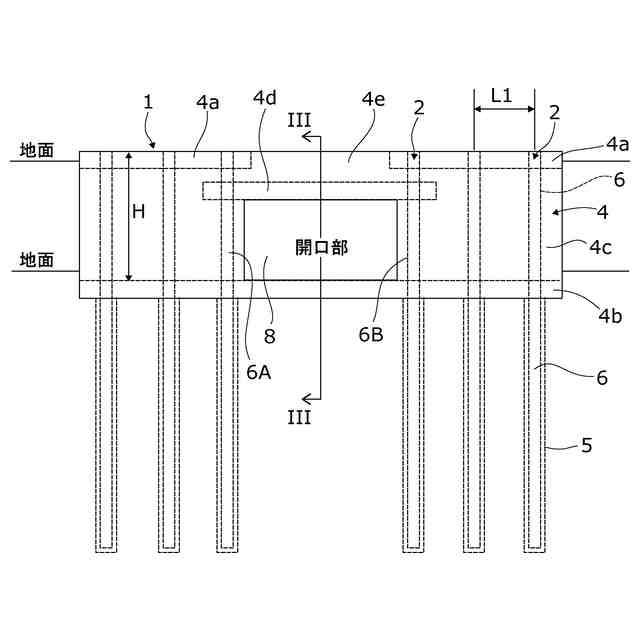

【解決手段】本発明の擁壁1は、壁部材4の壁頭部4a及び壁足部4bと壁本体部4cとを備える。前記壁頭部4a及び壁足部4bは、露出したH形鋼6における壁部材4に対応する部分の上端部及び下端部に形成され、前記壁頭部4a及び壁足部4bの内部には、H形鋼6と形鋼3と横方向の鉄筋7aと縦方向の鉄筋7bがコンクリートによって埋設される。壁本体部4cには、一つまたは複数の開口部8が形成され、その上辺に沿って開口用梁4dが設けられる。前記開口用梁4dは、横方向の鉄筋7aが、コンクリートによって内部に埋設される。
【選択図】図6
特許請求の範囲【請求項１】
壁部材によって土圧の水平成分を受ける擁壁であって、
複数の支持杭と、
前記支持杭と一体に前記壁部材として形成され、少なくとも横方向に延設される横方向の鉄筋と縦方向に延設される縦方向の鉄筋とを、コンクリートによって内部に埋設した壁本体部と、
前記壁本体部に形成された一つまたは複数の開口部と、
前記開口部の上辺に沿って形成され、少なくとも前記横方向の鉄筋を、コンクリートによって内部に埋設した開口用梁と、
を備えることを特徴とする擁壁。
続きを表示（約 980 文字）【請求項２】
前記開口部の上辺に沿って形成され、少なくとも前記横方向の鉄筋を、コンクリートによって内部に埋設した開口用梁は、
前記開口部に隣接したＨ形鋼まで、少なくとも形成されていることを特徴とする請求項１記載の擁壁。
【請求項３】
開口用梁は、前記壁本体部の両端部まで形成されていることを特徴とする請求項２記載の擁壁。
【請求項４】
前記壁部材の上端部における、前記開口部上方の領域以外の領域に、

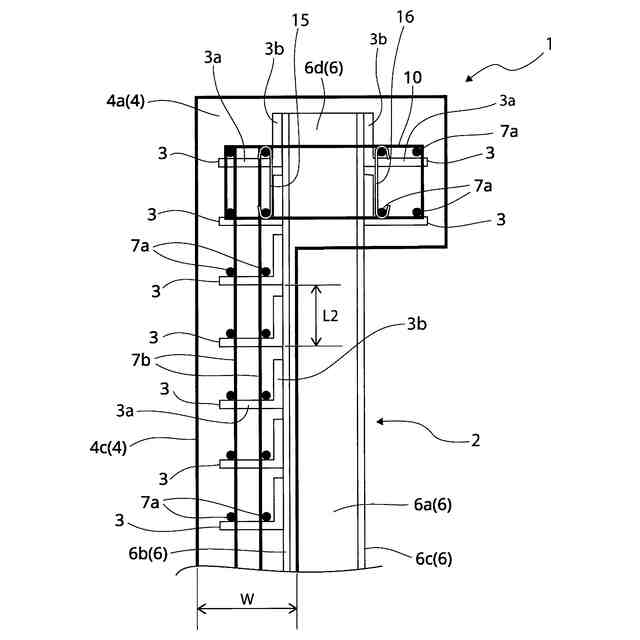

支持杭を構成するＨ形鋼と横方向の鉄筋と縦方向の鉄筋を、コンクリートによって内部に埋設した壁頭部が設けられていることを特徴とする請求項１に記載された擁壁。
【請求項５】
前記壁部材の上端部における、前記開口部の上方の領域を含む領域に、
支持杭を構成するＨ形鋼と横方向の鉄筋と縦方向の鉄筋を、コンクリートによって内部に埋設した壁頭部が設けられていることを特徴とする請求項１に記載された擁壁。
【請求項６】
前記横方向の鉄筋を囲うように前記開口用梁に配設されたあばら筋を備え、前記あばら筋が、コンクリートによって前記壁部材の内部に埋設されていることを特徴とする請求項１記載の擁壁。
【請求項７】

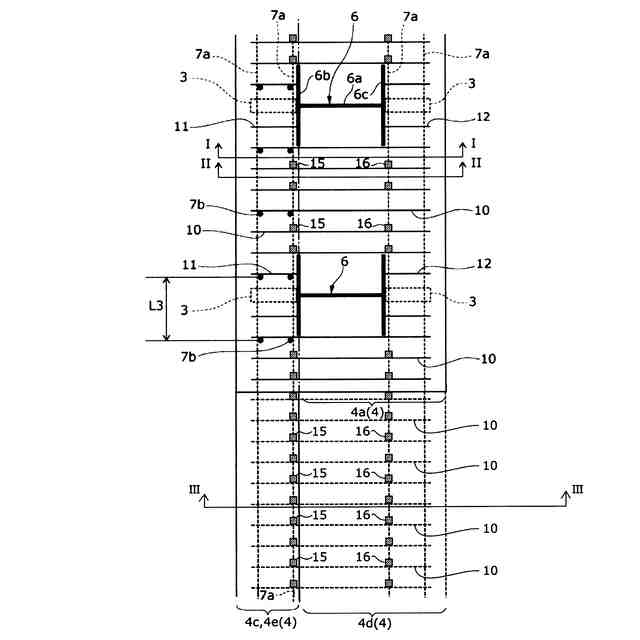

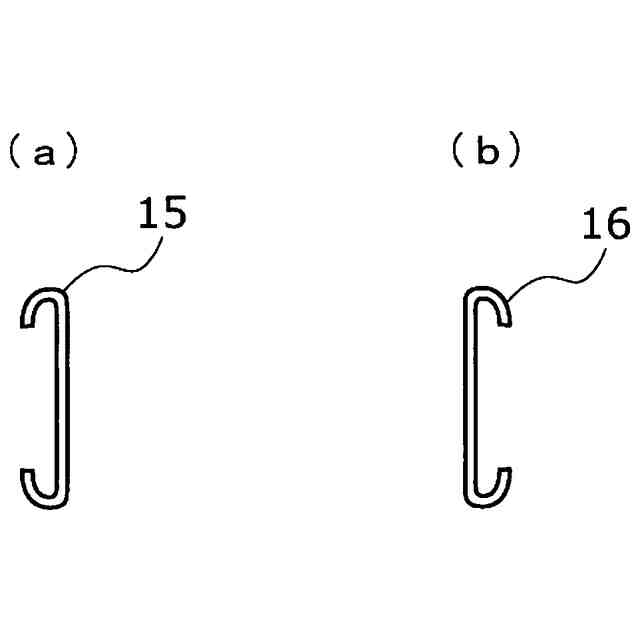

前記開口用梁に配設された前記あばら筋は、横方向の鉄筋と、上下に配設された横方向の鉄筋に結束された幅止め筋とに結束されることを特徴とする請求項６に記載された擁壁。
【請求項８】
前記壁頭部には、支持杭を構成するＨ形鋼を互いに連結する連結部材が設けられていることを特徴とする、請求項４または請求項５に記載された擁壁。
【請求項９】
前記開口用梁には、開口部に隣接する左右のＨ形鋼を、互いに連結する連結部材が設けられていることを特徴とする、請求項１に記載された擁壁。
【請求項１０】

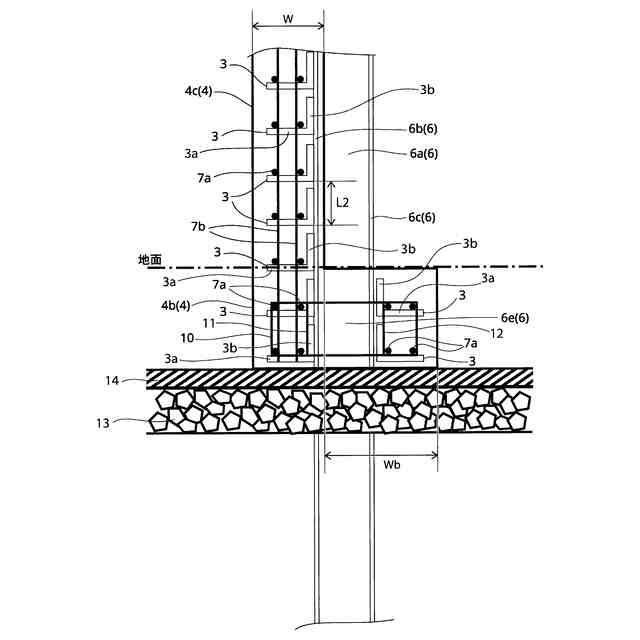

前記壁部材の下端部に、支持杭を構成するＨ形鋼と横方向の鉄筋と縦方向の鉄筋を、コンクリートによって内部に埋設した壁足部が設けられ、
前記開口部下方の領域の壁足部に、開口部に隣接する左右のＨ形鋼を、互いに連結する連結部材が設けられていることを特徴とする、請求項１に記載された擁壁。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は開口部が形成された擁壁に関し、例えば、開口部を出入口とした地下室の壁面として利用できる擁壁に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
擁壁は、土壌の安息角を超える大きな高低差を地面に設けたいときに、土壌の横圧に抗して斜面の崩壊を防ぐために設計・構築される壁状の構造物である。
特許文献１には、建築物を建築するための平らな土地を極力減らすことのない擁壁が提案されている。図１８及び図１９に基づいて、この擁壁について説明する。
【０００３】
図１８に示すように、この擁壁１００は、複数の支持杭２０を備えている。この支持杭２０は、地盤内においてセメントミルクによって形成された柱状部５０と、下部が柱状部５０の内部に配置されて上部が柱状部５０から露出したＨ形鋼６０と、を備えている。
【０００４】
また、この擁壁１００は、図１９に示すように、Ｈ形鋼６０に溶接などで固定された溝形鋼３０を備える。この溝形鋼３０は、ウェブ３０ａと、ウェブ３０ａの一端側に形成された第１フランジ３０ｂと、ウェブ３０ａの他端側に形成された第２フランジ３０ｃとを備える形鋼である。
【０００５】
更に、前記擁壁１００は壁部材４０を備える。この壁部材４０は、鉄筋７０がコンクリートによって埋設された、いわゆる鉄筋コンクリートによって形成されている。
この鉄筋７０は、溝形鋼３０のウェブ３０ａ上に配置された横方向に延設された鉄筋７０ａと垂直方向に延設された縦方向の鉄筋７０ｂからなる。
また、この壁部材４０は、複数の支持杭２０のＨ形鋼６０に沿って面状（板状）に配置され、内部に埋設された溝形鋼３０を介して支持杭２０に固定されている。そして、この擁壁１００にあっては面状の壁部材４０が土圧の水平成分を受けるように構成されている。
【０００６】
このように擁壁１００は、壁部材４０の中に、溝形鋼３０、横方向の鉄筋７０ａ、縦方向の鉄筋７０ｂが埋設され、壁部材４０が溝形鋼３０を介して支持杭２０に固定されることによって、支持杭２０と壁部材４０が一体化した合成構造とされている。
そして、前記壁部材４０は土圧の水平成分の力を受ける。この土圧の水平成分の力は、溝形鋼３０を介して支持杭２０の上部のＨ形鋼６０に力が伝達され、支持杭２０の下部へ伝達され、前記壁部材４０は土壌の横圧に抗して斜面の崩壊を防ぐ。
【先行技術文献】
【特許文献】
【０００７】
特許第６９４０７０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
ところで、前記壁部材４０は、斜面の崩壊を防ぐ目的で作られるため、この擁壁に開口部を形成することは予定されていない。しかしながら、土地の有効利用を含め、擁壁の開口部を出入口とした地下室、車庫等の利用できるようにしたいという社会的要請がある。
一方、特許文献１に提案された擁壁１００は、壁部材４０がいわゆる鉄筋コンクリートであるため、開口部を設けない場合でも、壁部材４０の強度が十分とは言えず、土圧によるゆがみ、せん断破壊等の破壊、転倒、沈下が生じる虞があり、また壁部材４０が面状（板状）に形成されているため、ヒーピング、圧密滑りが生じる虞があった。
そのため、擁壁１００の壁部材４０に開口部を形成すると、開口部に応力集中に起因するひび割れが容易に生じるという課題があった。
【０００９】
本発明は、上記事情を鑑みてなされたものであり、壁部材の強度をより大きなものとし、壁部材に開口部を形成しても、開口部が形成された壁部材にひび割れ等が生じない、擁壁を提供することを目的とする。
【課題を解決するための手段】
【００１０】
前記した課題を解決するために、本発明に係る擁壁は、壁部材によって土圧の水平成分を受ける擁壁であって、複数の支持杭と、前記支持杭と一体に前記壁部材として形成され、少なくとも横方向に延設される横方向の鉄筋と縦方向に延設される縦方向の鉄筋とを、コンクリートによって内部に埋設した壁本体部と、前記壁本体部に形成された一つまたは複数の開口部と、前記開口部の上辺に沿って形成され、少なくとも前記横方向の鉄筋を、コンクリートによって内部に埋設した開口用梁と、を備えることに特徴を有する。
（【００１１】以降は省略されています）
