公開番号2025154225
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057108
出願日2024-03-29
発明の名称作業用車両
出願人株式会社竹内製作所
代理人めぶき弁理士法人
主分類E02F 9/08 20060101AFI20251002BHJP(水工;基礎;土砂の移送)
要約【課題】機器収容室のスペースを有効に活用することができる作業用車両を提供すること。

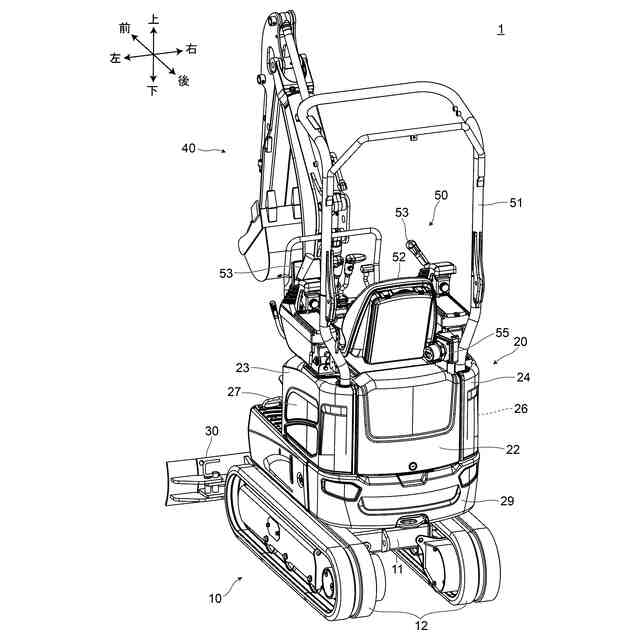

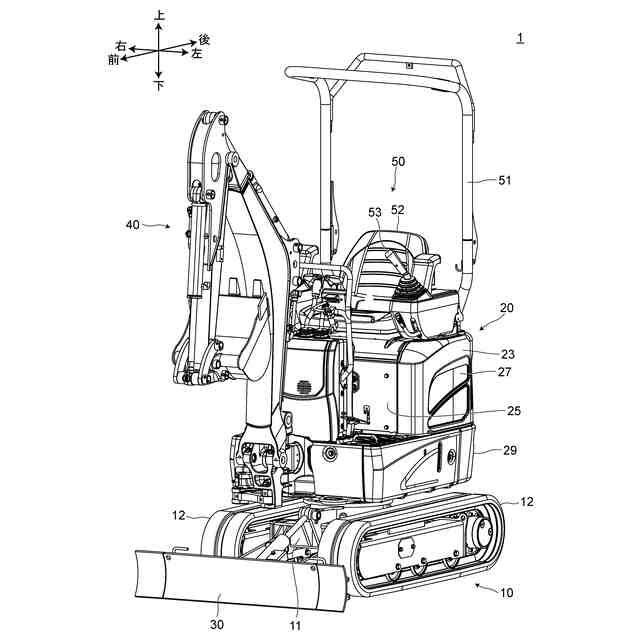

【解決手段】作業用車両1は、油圧ポンプ66と、油圧ポンプ66を駆動する電動モータ62と、油圧ポンプ66及び電動モータ62とを収容する機器収容室59と、を備える。電動モータ62の出力軸は、油圧ポンプ66の入力軸に連結される。電動モータ62は、油圧ポンプ66に対して、上下方向のいずれかに配置されている。

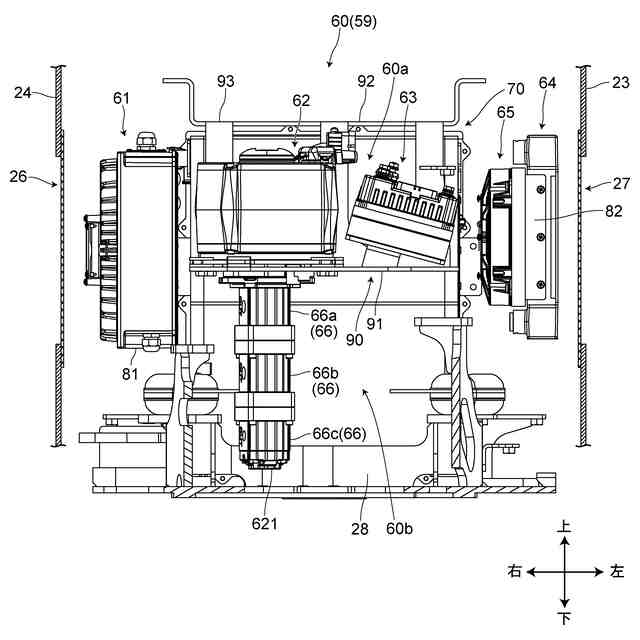

【選択図】図3
特許請求の範囲【請求項１】
油圧ポンプと、前記油圧ポンプを駆動する電動モータと、前記油圧ポンプ及び前記電動モータとを収容する機器収容室と、を備える作業用車両であって、
前記電動モータの出力軸は、前記油圧ポンプの入力軸に連結され、
前記電動モータは、前記油圧ポンプに対して、上下方向のいずれかに配置されていること、を特徴とする作業用車両。
続きを表示（約 410 文字）【請求項２】
請求項１に記載の作業用車両であって、
前記電動モータは、前記油圧ポンプの上方に配置されていること、を特徴とする、作業用車両。
【請求項３】
請求項２に記載の作業用車両であって、
前記電動モータを載置するブラケットをさらに有し、
前記電動モータは、前記ブラケットの上に載置されていること、を特徴とする作業用車両。
【請求項４】
請求項３に記載の作業用車両であって、
前記電動モータを制御するインバータをさらに備え、
前記インバータは、前記ブラケットの上に載置されていること、を特徴とする作業用車両。
【請求項５】
請求項１乃至４のいずれか一項に記載の作業用車両であって、
前記油圧ポンプは、複数の油圧ポンプを含み、
前記複数の油圧ポンプは、直列に連結されていること、を特徴とする作業用車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作業用車両に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
建設機械等の作業用車両の分野において、電動モータを駆動源として作業を行い、及び、走行する電動式の作業用車両が普及し始めている。電動式の作業用車両には、電動モータが搭載されている。
【０００３】

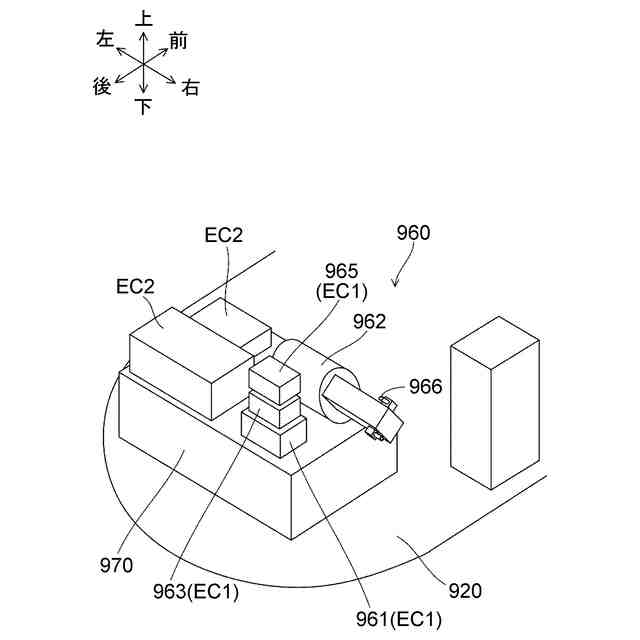

図５は、特許文献１に記載された作業用車両における機器収容室（機関室）９６０の内部に配置された機器の配置を示す図である。なお、図５において、機器収容室９６０のカバーは省略している。
【０００４】
特許文献１に記載された作業用車両においては、上部旋回体の旋回フレーム９２０の上に配置された機器収容室９６０の中に、電動モータ９６２、油圧ポンプ９６６、第１電装品ＥＣ１（充電器９６１、インバータ９６３、ＤＣ－ＤＣコンバータ９６５）、第２電装品ＥＣ２が配置されている。また、機器収容室９６０の中には、電動モータ９６２を駆動するための電力を蓄えるバッテリユニット９７０が配置されている。
【０００５】
電動モータ９６２の出力軸（図示せず）は、油圧ポンプ９６６の入力軸（図示せず）に連結されている。電動モータ９６２と油圧ポンプ９６６とは、図５に示すように、バッテリユニット９７０の上において、作業用車両の左右方向に並んで配置されている。また、第１電装品ＥＣ１、第２電装品ＥＣ２も、バッテリユニット９７０の上に配置されている。
【０００６】
特許文献１によれば、大容量（大型）のバッテリユニット９７０を用いる場合でも、作業用車両の機体バランスを良好に保つことができる作業用車両を提供することができる、と記載されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０２３－８１６１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、特許文献１に記載された作業用車両の機器収容室内における機器の配置、特に、電動モータと油圧ポンプの配置は、機器収容室のスペースを有効に利用しているとは言い難い状況であった。とりわけ、作業用車両が小型の作業用車両である場合には、機器収容室の前後方向、左右方向の長さが限られている。このため、電動モータと油圧ポンプとを連結し、電動モータの出力軸の方向が水平方向になるように機器収容室に配置しようとすると、機器収容室に収容できない場合があるという問題があった。
【０００９】
本発明はこのような課題に鑑みてなされたものであり、機器収容室のスペースを有効に活用することができる作業用車両を提供すること、を目的とする。
【課題を解決するための手段】
【００１０】
［１］本開示の作業用車両は、油圧ポンプと、前記油圧ポンプを駆動する電動モータと、前記油圧ポンプ及び前記電動モータとを収容する機器収容室と、を備える。前記電動モータの出力軸は、前記油圧ポンプの入力軸に連結される。前記電動モータは、前記油圧ポンプに対して、上下方向のいずれかに配置されている。
（【００１１】以降は省略されています）
