公開番号2025150180
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050927
出願日2024-03-27
発明の名称サクション基礎
出願人カナデビア株式会社
代理人個人,個人
主分類E02D 23/00 20060101AFI20251002BHJP(水工;基礎;土砂の移送)
要約【課題】基礎本体が分割されている場合でも基礎本体の強度を確保する。
【解決手段】サクション基礎100は、天井壁11と天井壁11から所定の軸心Cの方向へ下方に延びる筒状であって水中の地盤Gに貫入される側周壁12とを含む基礎本体10と、天井壁11に連結され、上下方向に延びる柱状のベース2と、軸心Cを中心とする周方向へ間隔を空けて放射状に配置され、ベース2に連結され、ベース2から下方へ拡がる複数の縦壁3とを備えている。天井壁11及び側周壁12のうち少なくとも一方は、周方向へ分割された複数の分割体を含む。複数の縦壁3のうち軸心Cを中心とする径方向の内端部は、ベース2の外周面に連結されている。天井壁11は、ベース2と複数の縦壁3とに連結されている。側周壁12は、天井壁11と複数の縦壁3とに連結されている。
【選択図】図1

特許請求の範囲【請求項１】
天井壁と前記天井壁から所定の軸心の方向へ下方に延びる筒状であって水中の地盤に貫入される側周壁とを含む基礎本体と、
前記天井壁に連結され、上下方向に延びる柱状のベースと、
前記軸心を中心とする周方向へ間隔を空けて放射状に配置され、前記ベースに連結され、前記ベースから下方へ拡がる複数の縦壁とを備え、
前記天井壁及び前記側周壁のうち少なくとも一方は、前記周方向へ分割された複数の分割体を含み、
前記複数の縦壁のうち前記軸心を中心とする径方向の内端部は、前記ベースの外周面に連結され、
前記天井壁は、前記ベースと前記複数の縦壁とに連結され、
前記側周壁は、前記天井壁と前記複数の縦壁とに連結されているサクション基礎。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のサクション基礎において、
前記天井壁は、前記周方向へ分割された複数の第１分割体を含み、
前記複数の縦壁のうち少なくとも１つの縦壁は、前記複数の第１分割体のうち前記周方向に隣り合う２つの第１分割体の間を通って前記天井壁を貫通し、
前記２つの第１分割体は、前記２つの第１分割体の間を通る前記縦壁に連結されているサクション基礎。
【請求項３】
請求項１に記載のサクション基礎において、
前記側周壁は、前記周方向へ分割された複数の第２分割体を含み、
前記複数の縦壁のうち少なくとも１つの縦壁は、前記複数の第２分割体のうち前記周方向に隣り合う２つの第２分割体の間を通って前記側周壁を貫通し、
前記２つの第２分割体は、前記２つの第２分割体の間を通る前記縦壁に連結されているサクション基礎。
【請求項４】
請求項１に記載のサクション基礎において、
前記天井壁は、前記周方向へ分割された複数の第１分割体を含み、
前記側周壁は、前記周方向へ分割された複数の第２分割体を含み、
前記複数の縦壁のうち少なくとも１つの縦壁は、前記複数の第１分割体のうち前記周方向に隣り合う２つの第１分割体の間を通って前記天井壁を貫通し、且つ、前記複数の第２分割体のうち前記周方向に隣り合う２つの第２分割体の間を通って前記側周壁を貫通し、
前記２つの第１分割体は、前記２つの第１分割体の間を通る前記縦壁に連結され、
前記２つの第２分割体は、前記２つの第２分割体の間を通る前記縦壁に連結されているサクション基礎。
【請求項５】
請求項１に記載のサクション基礎において、
前記天井壁は、前記周方向へ分割された複数の第１分割体を含み、
前記側周壁は、前記周方向へ分割された複数の第２分割体を含み、
前記複数の縦壁のうち前記周方向に隣り合う各２つの縦壁の間には、前記複数の第１分割体のうち一の第１分割体と、前記複数の第２分割体のうち一の第２分割体とが配置され、
前記複数の縦壁の各縦壁は、前記周方向に隣り合う対応する２つの前記第１分割体の間を通って前記天井壁を貫通するとともに前記対応する２つの前記第１分割体に連結され、且つ、前記周方向に隣り合う対応する２つの前記第２分割体の間を通って前記側周壁を貫通するとともに前記対応する２つの前記第２分割体に連結されているサクション基礎。
【請求項６】
請求項１乃至５の何れか１つに記載のサクション基礎において、
前記複数の縦壁のうち少なくとも１つの縦壁において、前記径方向の内側且つ下方の角部が切り欠かれているサクション基礎。
【請求項７】
請求項１乃至５の何れか１つに記載のサクション基礎において、
前記複数の縦壁は、前記周方向に等間隔に配置されているサクション基礎。
【請求項８】
請求項２、４及び５の何れか１つに記載のサクション基礎において、
前記複数の縦壁のうち前記天井壁よりも上方に突出している部分における前記径方向の外側且つ上方の角部が切り欠かれているサクション基礎。

発明の詳細な説明【技術分野】
【０００１】
ここに開示された技術は、サクション基礎に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、水中の地盤に設置されるサクション基礎が開示されている。サクション基礎は、天井壁と天井壁の外周縁から下方に延びる側周壁とを備えている。天井壁と側周壁とは、基礎本体を構成する。基礎本体の側周壁は、地盤に貫入される。基礎本体の天井壁には、洋上風車等の上部構造物が取り付けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２３８３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、基礎本体は、分割されている場合がある。すなわち、基礎本体は、分割体によって構成されている場合がある。これにより、サクション基礎を組み立てる際において、サイズの小さい分割体を搬送等すればよいため、サクション基礎を容易に組み立てることができる。しかし、基礎本体が分割されている場合、基礎本体の強度が不足する虞がある。
【０００５】
ここに開示された技術は、かかる点に鑑みてなされたものであり、その目的とするところは、基礎本体が分割されている場合でも基礎本体の強度を確保することにある。
【課題を解決するための手段】
【０００６】
ここに開示されたサクション基礎は、天井壁と前記天井壁から所定の軸心の方向へ下方に延びる筒状であって水中の地盤に貫入される側周壁とを含む基礎本体と、前記天井壁に連結され、上下方向に延びる柱状のベースと、前記軸心を中心とする周方向へ間隔を空けて放射状に配置され、前記ベースに連結され、前記ベースから下方へ拡がる複数の縦壁とを備え、記天井壁及び前記側周壁のうち少なくとも一方は、前記周方向へ分割された複数の分割体を含み、前記複数の縦壁のうち前記軸心を中心とする径方向の内端部は、前記ベースの外周面に連結され、前記天井壁は、前記ベースと前記複数の縦壁とに連結され、前記側周壁は、前記天井壁と前記複数の縦壁とに連結されている。
【発明の効果】
【０００７】
基礎本体が分割されている場合でも基礎本体の強度を確保できる。
【図面の簡単な説明】
【０００８】
図１は、サクション基礎が設置された状態を模式的に示した説明図である。
図２は、サクション基礎を模式的に示した斜視図である。
図３は、図２のIII-III線における断面図である。
図４は、図２のIV-IV線における断面図である。

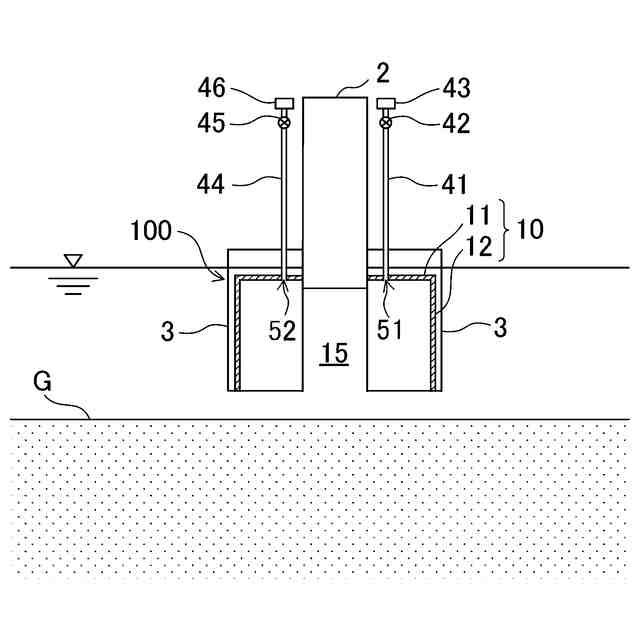

図５は、貫入工程前のサクション基礎を示した説明図である。
図６は、貫入工程において、基礎本体が地盤に到達した状態を示した説明図である。

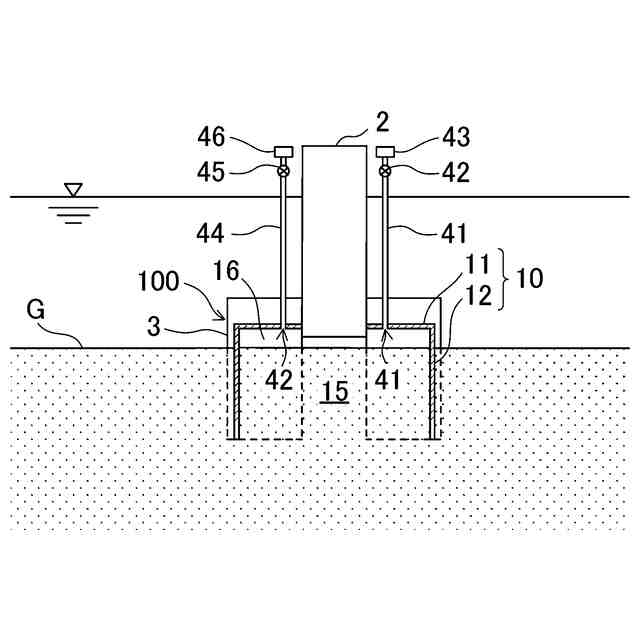

図７は、基礎本体がサクション荷重によって地盤に貫入された状態を示した説明図である。

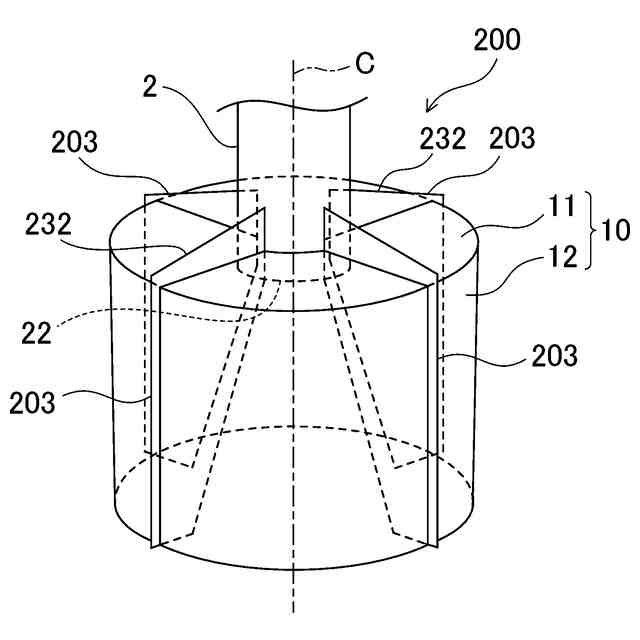

図８は、変形例に係るサクション基礎を模式的に示した斜視図である。
図９は、側周壁の分割位置の別の例を説明するための断面図である。
図１０は、側周壁の分割位置の別の例を説明するための断面図である。
図１１は、複数のサクション基礎が設置された状態を模式的に示した説明図である。
【発明を実施するための形態】
【０００９】
以下、例示的な実施形態を図面に基づいて詳細に説明する。
【００１０】

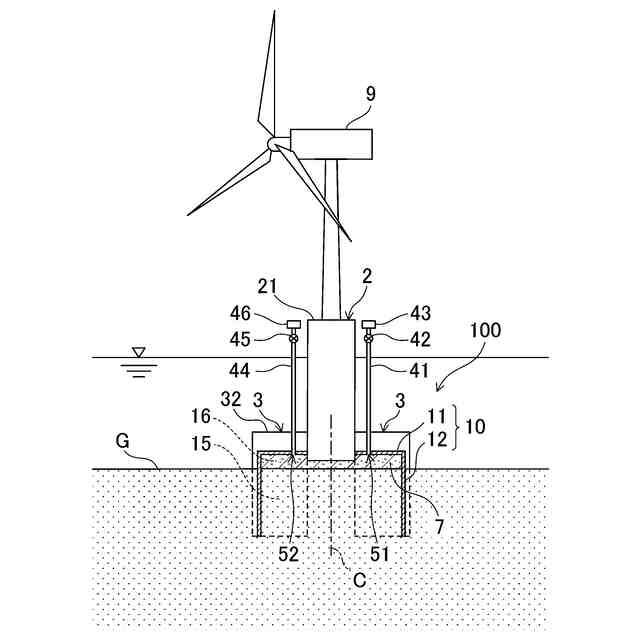

図１は、サクション基礎１００が設置された状態を模式的に示した説明図である。サクション基礎１００は、水上又は水中に上部構造物を設置するための基礎であり、水中の地盤Ｇに沈設される。図１の例では、サクション基礎１００は、上部構造物を水上に設置するための基礎である。上部構造物は、例えば風車９である。サクション基礎１００は、基礎本体１０と、上下方向に延びる柱状のベース２と、ベース２に連結された複数の縦壁３とを備えている。本開示では、２つの部材が連結されているとは、２つの部材が直接連結されている場合のみならず、２つの部材が別の部材を介して間接的に連結されている場合も含む。
（【００１１】以降は省略されています）
