公開番号2025163884
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067488
出願日2024-04-18
発明の名称サクション基礎及びサクション基礎の地盤設置方法
出願人カナデビア株式会社
代理人個人,個人
主分類E02D 27/32 20060101AFI20251023BHJP(水工;基礎;土砂の移送)
要約【課題】地盤の浸透破壊の発生を低減する。

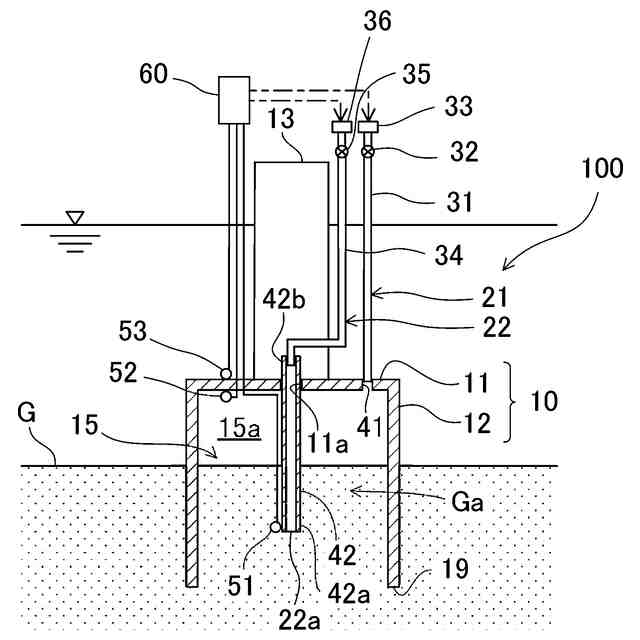

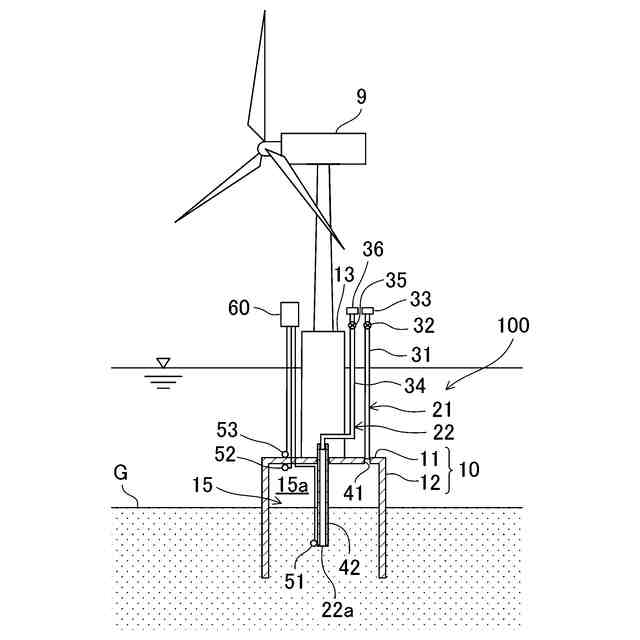

【解決手段】サクション基礎100は、天井壁11と天井壁11から下方に延びて水中の地盤Gに貫入される側周壁12とを有する基礎本体10と、基礎本体10に設けられ、基礎本体10の内部で且つ地盤Gより上の空間から水を排出する第1排水部21と、基礎本体10に設けられ、基礎本体10の内部に位置する地盤Gの中から水を排出する第2排水部22とを備える。
【選択図】図1

特許請求の範囲【請求項１】
天井壁と、前記天井壁から下方に延びて水中の地盤に貫入される側周壁とを有する基礎本体と、
前記基礎本体に設けられ、前記基礎本体の内部で且つ前記地盤より上の空間から水を排出する第１排水部と、
前記基礎本体に設けられ、前記基礎本体の内部に位置する前記地盤の中から水を排出する第２排水部とを備えるサクション基礎。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載のサクション基礎において、
前記第１排水部が前記基礎本体の内部で且つ前記地盤より上の空間から水を排出して前記基礎本体が前記地盤に貫入された状態で、前記第２排水部は、前記基礎本体の内部に位置する前記地盤の中から水を排出するサクション基礎。
【請求項３】
請求項１に記載のサクション基礎において、
前記第２排水部は、前記地盤に貫入されて前記地盤の中から水を吸い込む吸込口を含み、
前記第２排水部の前記吸込口は、前記側周壁の下端よりも上方に位置するサクション基礎。
【請求項４】
請求項１に記載のサクション基礎において、
前記第２排水部は、前記地盤に貫入される先端を含む排水管を有し、
前記排水管の前記先端は、前記側周壁の下端よりも上方に位置するサクション基礎。
【請求項５】
請求項１に記載のサクション基礎において、

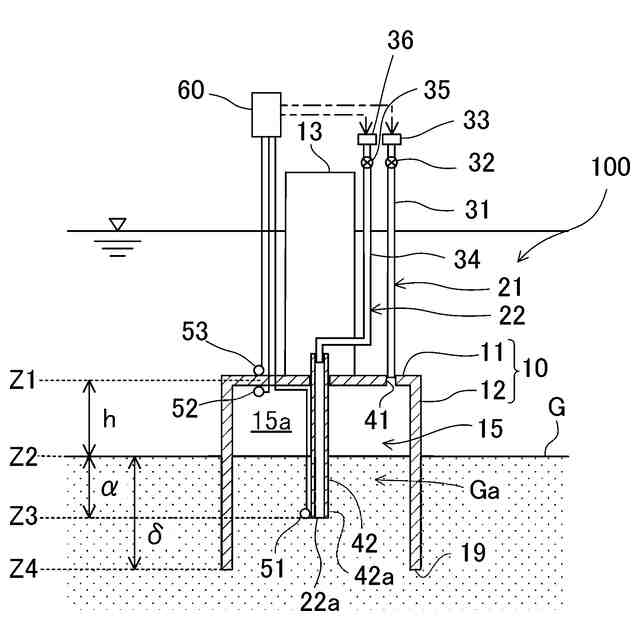

前記基礎本体の内部に位置する前記地盤の間隙水圧を検出する第１水圧センサと、
前記基礎本体の内部で且つ前記第１水圧センサよりも上の水圧を検出する第２水圧センサとを備えるサクション基礎。
【請求項６】
請求項５に記載のサクション基礎において、
前記第２排水部は、前記地盤に貫入される先端を含む排水管を有し、
前記排水管の前記先端は、前記側周壁の下端よりも上方に位置し、
前記第１水圧センサは、前記排水管の前記先端に位置するサクション基礎。
【請求項７】
請求項５に記載のサクション基礎において、
前記第２水圧センサは、前記基礎本体の内部で且つ前記地盤より上の空間の水圧を検出するサクション基礎。
【請求項８】
請求項５乃至７の何れか１つに記載のサクション基礎において、

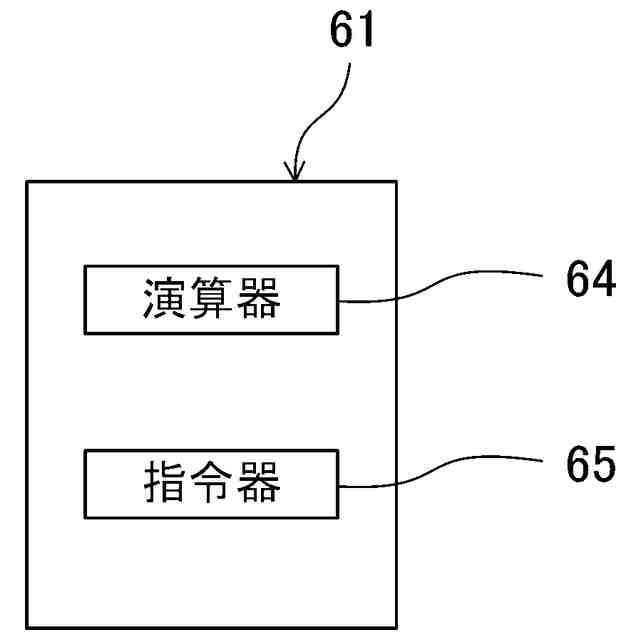

前記第１水圧センサによって検出された測定値と前記第２水圧センサによって検出された測定値とに基づいて、前記基礎本体の内部に位置する前記地盤の動水勾配を演算し、演算された動水勾配が予め定められた閾値を超えないように、前記第１排水部及び前記第２排水部のうちの少なくとも前記第２排水部の流量を制御する制御装置をさらに備えるサクション基礎。
【請求項９】
天井壁と、前記天井壁から下方に延びて水中の地盤に貫入される側周壁とを有する基礎本体と、
前記基礎本体に設けられ、前記基礎本体の内部の水を排出する排水部とを備え、
前記排水部は、前記基礎本体の内部で且つ前記側周壁の下端よりも上方に開口して水を吸い込む吸込口を含み、
前記排水部の前記吸込口が、前記基礎本体の内部に位置する前記地盤に貫入された状態で、前記排水部は、前記基礎本体の内部に位置する前記地盤の中から水を排出するサクション基礎。
【請求項１０】
天井壁と、前記天井壁から下方に延びて水中の地盤に貫入される側周壁とを有する基礎本体とを備えるサクション基礎を水中の地盤に設置する方法であって、
前記基礎本体を前記水中に沈めることと、
前記基礎本体の内部で且つ前記地盤より上の空間から水を排出して前記基礎本体を前記地盤に貫入することと、
前記基礎本体の内部に位置する前記地盤の中から水を排出することとを備えるサクション基礎の地盤設置方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
ここに開示された技術は、サクション基礎及びサクション基礎の地盤設置方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来より、水中の地盤に設置されるサクション基礎が知られている。例えば、特許文献１には、天井部と天井壁から下方に延びる周壁部とを有する基礎本体を備えたサクション基礎が開示されている。周壁部が水底地盤中に貫入されることにより、基礎本体が地盤に支持される。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１４０８８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、前述のようなサクション基礎では、基礎本体内の水を強制排出することにより、基礎本体内外の水圧差（サクション圧）を発生させ、サクション圧に伴う貫入力を利用して基礎本体を地盤に貫入させる。しかしながら、サクション圧により、基礎本体内の水底地盤にも負圧が作用し、水底地盤内に上向きの浸透流が発生する。上向きの浸透流により、水底地盤の破壊（浸透破壊）が発生する虞がある。
【０００５】
ここに開示された技術は、かかる点に鑑みてなされたものであり、その目的とするところは、地盤の浸透破壊の発生を低減することにある。
【課題を解決するための手段】
【０００６】
ここに開示されたサクション基礎は、天井壁と前記天井壁から下方に延びて水中の地盤に貫入される側周壁とを有する基礎本体と、前記基礎本体に設けられ、前記基礎本体の内部で且つ前記地盤より上の空間から水を排出する第１排水部と、前記基礎本体に設けられ、前記基礎本体の内部に位置する前記地盤の中から水を排出する第２排水部とを備える。
【０００７】
ここに開示されたサクション基礎は、天井壁と前記天井壁から下方に延びて水中の地盤に貫入される側周壁とを有する基礎本体と、前記基礎本体に設けられ、前記基礎本体の内部の水を排出する排水部とを備え、前記排水部は、前記基礎本体の内部で且つ前記側周壁の下端よりも上方に開口して水を吸い込む吸込口を含み、前記排水部の前記吸込口が、前記基礎本体の内部に位置する前記地盤に貫入された状態で、前記排水部は、前記基礎本体の内部に位置する前記地盤の中から水を排出する。
【０００８】

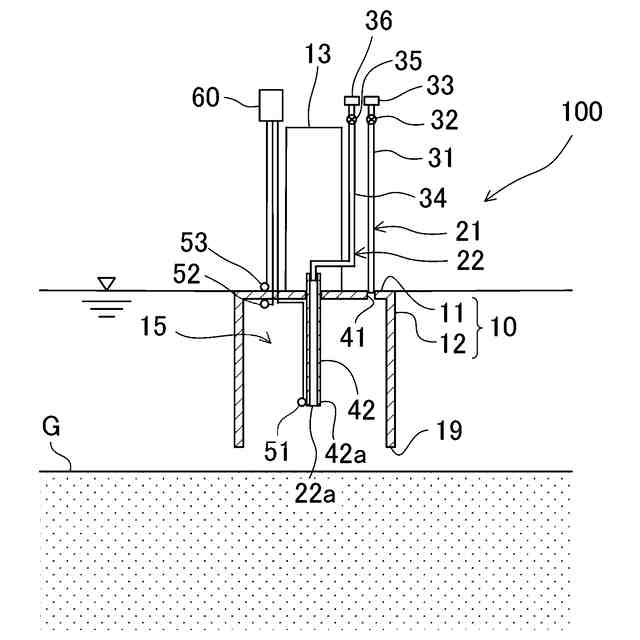

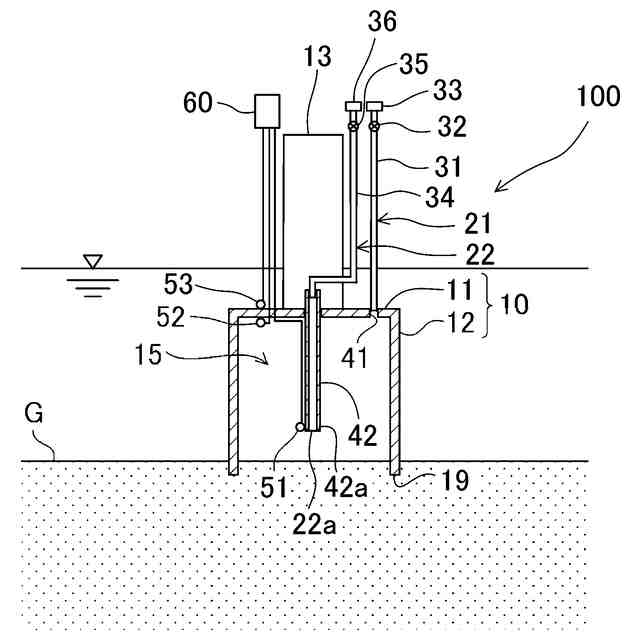

ここに開示されたサクション基礎の地盤設置方法は、天井壁と、前記天井壁から下方に延びて水中の地盤に貫入される側周壁とを有する基礎本体とを備えるサクション基礎を水中の地盤に設置する方法であって、前記基礎本体を前記水中に沈めることと、前記基礎本体の内部で且つ前記地盤より上の空間から水を排出して前記基礎本体を前記地盤に貫入することと、前記基礎本体の内部に位置する前記地盤の中から水を排出することとを備える。
【０００９】
ここに開示されたサクション基礎の地盤設置方法は、天井壁と、前記天井壁から下方に延びて水中の地盤に貫入される側周壁とを有する基礎本体とを備えるサクション基礎を水中の地盤に設置する方法であって、前記基礎本体を前記水中に沈めることと、前記基礎本体に設けられた排水部の吸込口より前記基礎本体の内部の水を排出して、前記基礎本体を前記地盤に貫入し、前記吸込口を前記基礎本体の内部に位置する前記地盤に貫入することと、前記排水部の前記吸込口より前記基礎本体の内部に位置する前記地盤の中から水を排出することとを備える。
【発明の効果】
【００１０】
前記サクション基礎及びサクション基礎の地盤設置方法によれば、地盤の浸透破壊の発生を低減できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
