公開番号2025148050
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048626
出願日2024-03-25
発明の名称電池製造装置および電池製造方法
出願人カナデビア株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H01M 50/105 20210101AFI20250930BHJP(基本的電気素子)
要約【課題】ラミネート外装体の折り曲げによって電極体が損傷する可能性を低減する。
【解決手段】折り曲げ装置(6)は、電極体を収納した収納部(2a)を有するラミネート外装体(2)における収納部(2a)の外周に設けられた周縁部(2b)を折り曲げる。折り曲げ装置(6)は、周縁部(2b)が通過領域(74)を通過する間に、周縁部(2b)を、収納部(2a)の近傍の第1折り曲げ位置と、第1折り曲げ位置よりも収納部(2a)から遠い第2折り曲げ位置とで折り曲げる折り曲げ機構(7)と、ラミネート外装体(2)を移動させる移動機構(8)とを備える。折り曲げ機構(7)は、周縁部(2b)が通過領域(74)を進むに連れて第2折り曲げ位置における周縁部(2b)の折り曲げ角度が小さくなるように周縁部(2b)を折り曲げ、第2折り曲げ位置での周縁部(2b)の折り曲げに伴って第1折り曲げ位置で周縁部(2b)を折り曲げる。
【選択図】図6
特許請求の範囲【請求項１】
電極体と、当該電極体を収納する収納部および当該収納部の外周に設けられた周縁部を有するラミネート外装体と、を備える電池を製造する電池製造装置であって、
前記周縁部が通過する通過領域を有し、前記周縁部が前記通過領域を通過する間に、前記周縁部の少なくとも一部を、前記収納部の近傍の第１折り曲げ位置と、当該第１折り曲げ位置よりも前記収納部から遠い第２折り曲げ位置とで折り曲げる折り曲げ機構と、
前記周縁部が前記通過領域を通過するように、前記折り曲げ機構と前記電極体を収納した前記ラミネート外装体とのいずれか一方を他方に対して移動させる移動機構と、を備え、
前記折り曲げ機構は、前記周縁部が前記通過領域を進むに連れて前記第２折り曲げ位置における前記周縁部の折り曲げ角度が小さくなるように前記周縁部を折り曲げ、前記第２折り曲げ位置での前記周縁部の折り曲げに伴って前記第１折り曲げ位置で前記周縁部を折り曲げる、電池製造装置。
続きを表示（約 1,400 文字）【請求項２】
前記折り曲げ機構は、前記周縁部の前記折り曲げ角度が小さくなるに連れて、前記第２折り曲げ位置を前記収納部に近付ける、請求項１に記載の電池製造装置。
【請求項３】
前記折り曲げ機構は、前記第２折り曲げ位置を規定する溝と、当該溝と対向する位置に配置される凸構造とを有し、
前記通過領域は、前記溝と前記凸構造との間に形成される空間である、請求項１または２に記載の電池製造装置。
【請求項４】
前記折り曲げ機構は、前記第２折り曲げ位置を規定する溝を外周面に有する第１ローラと、当該溝と対向する位置に配置される凸構造を外周面に有する第２ローラとを有し、
前記通過領域は、前記溝と前記凸構造との間に形成される空間である、請求項１または２に記載の電池製造装置。
【請求項５】
前記第１ローラおよび前記第２ローラは、前記周縁部を挟持しながら回転することにより前記ラミネート外装体を移動させる、請求項４に記載の電池製造装置。
【請求項６】
前記折り曲げ機構は、前記第２折り曲げ位置を規定する溝を表面に有する第１ベルトと、当該溝と対向する位置に配置される凸構造を表面に有する第２ベルトとを有し、
前記通過領域は、前記溝と前記凸構造との間に形成される空間であり、
前記第１ベルトおよび前記第２ベルトは、前記第１ベルトおよび前記第２ベルトの移動速度を、前記周縁部および前記折り曲げ機構の相対速度と合せるように駆動される、請求項１または２に記載の電池製造装置。
【請求項７】
前記移動機構は、
第１ベルトと、
前記第１ベルトとともに前記周縁部を挟持して前記ラミネート外装体を移動させる第２ベルトとを有し、
前記第１ベルトは、前記第２ベルトと対向する第１対向面を有し、
前記第２ベルトは、前記第１ベルトと対向する第２対向面を有し、
前記折り曲げ機構は、
前記第１対向面の裏面側に配置され、前記第２折り曲げ位置を規定する溝を外周面に有する第１ローラと、
前記第２対向面の裏面側に配置され、当該溝と対向する位置に配置される凸構造を外周面に有する第２ローラとを有し、
前記通過領域は、前記第１対向面を介した前記溝と前記第２対向面を介した前記凸構造との間に形成される空間である、請求項１または２に記載の電池製造装置。
【請求項８】
電極体と、当該電極体を収納する収納部および当該収納部の外周に設けられた周縁部を有するラミネート外装体とを備える電池を製造する電池製造方法であって、
前記周縁部が通過する通過領域を有する折り曲げ機構において前記周縁部が前記通過領域を通過するように、前記折り曲げ機構と前記電極体を収納した前記ラミネート外装体とのいずれか一方を他方に対して移動させながら、前記周縁部の少なくとも一部を、前記収納部の近傍の第１折り曲げ位置と、当該第１折り曲げ位置よりも前記収納部から遠い第２折り曲げ位置とで折り曲げる折り曲げ工程を含み、
前記折り曲げ工程において、前記周縁部が前記通過領域を進むに連れて前記第２折り曲げ位置における前記周縁部の折り曲げ角度が小さくなるように前記周縁部を折り曲げ、前記第２折り曲げ位置での前記周縁部の折り曲げに伴って前記第１折り曲げ位置で前記周縁部を折り曲げる、電池製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
発電要素としての電極体は、通常、外装体により封止されて電池として提供される。例えば、特許文献１には、ラミネートフィルム製の外装体（ラミネート外装体）を用い、電極体を収納したラミネート外装体の周縁部を折り曲げてシール部を形成する電池の製造装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５９４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の製造装置では、ラミネート外装体の周縁部を１箇所で折り曲げるため、折り曲げにより周縁部に生じる力がラミネート外装体の収納部に作用し、その力により収納部に収納された電極体が損傷するおそれがある。
【０００５】
本発明の一態様は、ラミネート外装体の折り曲げによって電極体が損傷する可能性を低減することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る電池製造装置は、電極体と、当該電極体を収納する収納部および当該収納部の外周に設けられた周縁部を有するラミネート外装体と、を備える電池を製造する電池製造装置であって、前記周縁部が通過する通過領域を有し、前記周縁部が前記通過領域を通過する間に、前記周縁部の少なくとも一部を、前記収納部の近傍の第１折り曲げ位置と、当該第１折り曲げ位置よりも前記収納部から遠い第２折り曲げ位置とで折り曲げる折り曲げ機構と、前記周縁部が前記通過領域を通過するように、前記折り曲げ機構と前記電極体を収納した前記ラミネート外装体とのいずれか一方を他方に対して移動させる移動機構と、を備え、前記折り曲げ機構は、前記周縁部が前記通過領域を進むに連れて前記第２折り曲げ位置における前記周縁部の折り曲げ角度が小さくなるように前記周縁部を折り曲げ、前記第２折り曲げ位置での前記周縁部の折り曲げに伴って前記第１折り曲げ位置で前記周縁部を折り曲げる。
【０００７】
上記の課題を解決するために、本発明の一態様に係る電池製造方法は、電極体と、当該電極体を収納する収納部および当該収納部の外周に設けられた周縁部を有するラミネート外装体とを備える電池を製造する電池製造方法であって、前記周縁部が通過する通過領域を有する折り曲げ機構において前記周縁部が前記通過領域を通過するように、前記折り曲げ機構と前記電極体を収納した前記ラミネート外装体とのいずれか一方を他方に対して移動させながら、前記周縁部の少なくとも一部を、前記収納部の近傍の第１折り曲げ位置と、当該第１折り曲げ位置よりも前記収納部から遠い第２折り曲げ位置とで折り曲げる折り曲げ工程を含み、前記折り曲げ工程において、前記周縁部が前記通過領域を進むに連れて前記第２折り曲げ位置における前記周縁部の折り曲げ角度が小さくなるように前記周縁部を折り曲げ、前記第２折り曲げ位置での前記周縁部の折り曲げに伴って前記第１折り曲げ位置で前記周縁部を折り曲げる。
【発明の効果】
【０００８】
本発明の一態様によれば、ラミネート外装体の折り曲げによって電極体が損傷する可能性を低減することができる。
【図面の簡単な説明】
【０００９】

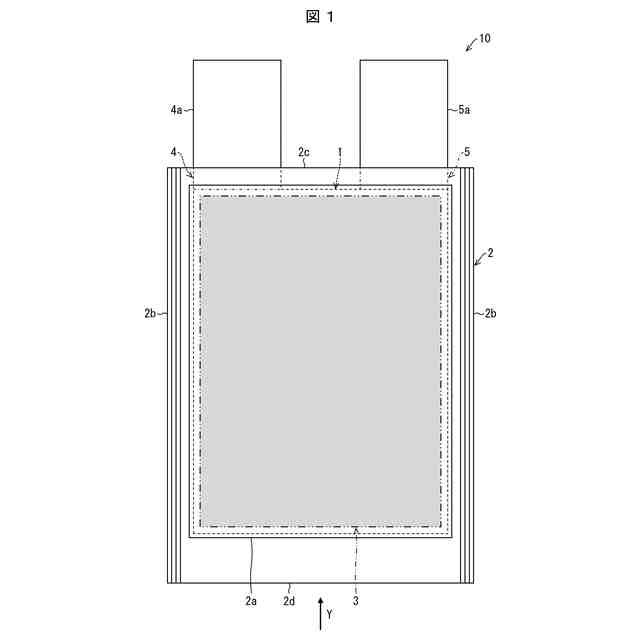

本発明の各実施形態に関係する全固体電池の構成を示す平面図である。

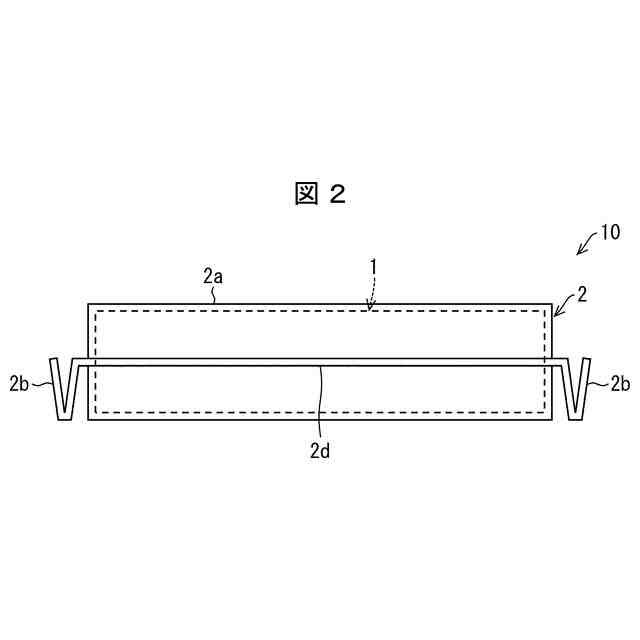

上記全固体電池の構成を示す側面図である。

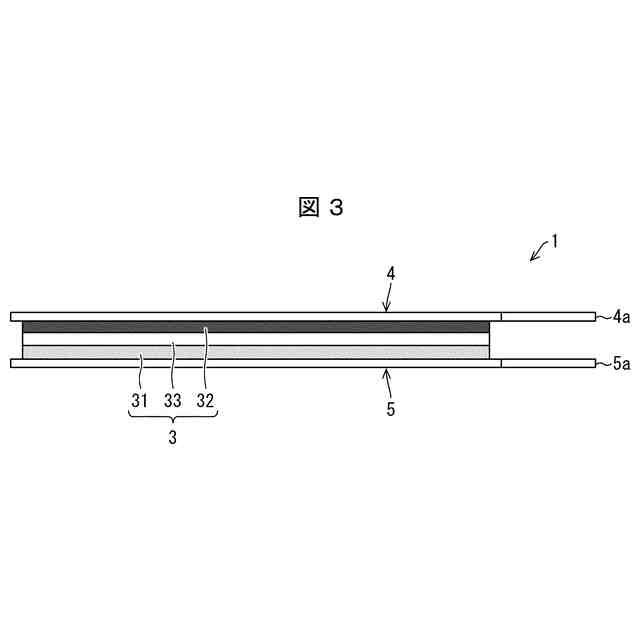

上記全固体電池が有する電池ユニットの構造を示す側面図である。
上記全固体電池が備えるラミネート外装体の周縁部が折り曲げられる前の上記全固体電池の状態を示す平面図である。
上記ラミネート外装体の周縁部が折り曲げられる前の上記全固体電池の状態を示す側面図である。

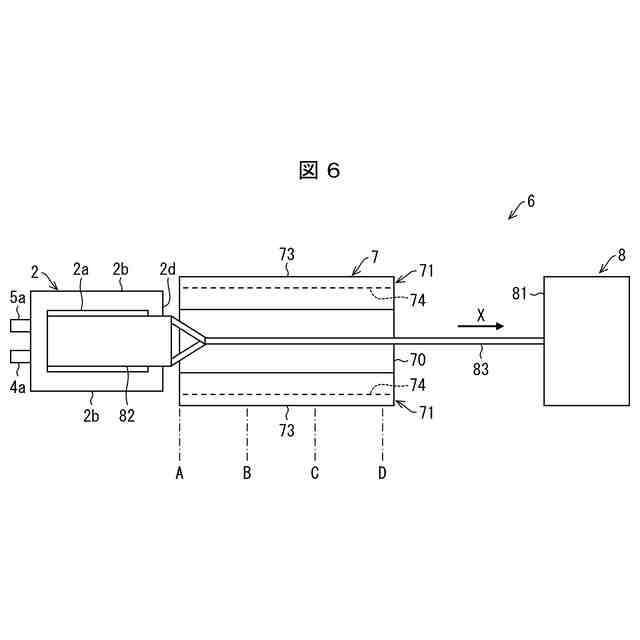

本発明の実施形態１に係る折り曲げ装置の構成を示す平面図である。
上記折り曲げ装置が備える折り曲げ機構の構成を示す斜視図である。
上記折り曲げ装置が備える固定機構の構成を示す側面図である。
上記折り曲げ装置の折り曲げ構造部の構成および当該折り曲げ構造部による上記ラミネート外装体の周縁部を折り曲げる工程を示す図である。
上記折り曲げ機構における第２折り曲げ位置の上記ラミネート外装体の進行位置に対する変化を示す図である。
本発明の実施形態２に係る折り曲げ装置の構成を示す平面図である。
実施形態２に係る折り曲げ装置の構成を示す側面図である。
本発明の実施形態３に係る折り曲げ装置の構成を示す側面図である。
本発明の実施形態４に係る折り曲げ装置の構成を示す側面図である。
【発明を実施するための形態】
【００１０】
〔全固体電池〕
以下、本発明の各実施形態に関連する全固体電池について説明する。
（【００１１】以降は省略されています）
