公開番号2025150518
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051426
出願日2024-03-27
発明の名称積層型電池および積層型電池の製造方法
出願人カナデビア株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H01M 10/04 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】製造不良が発生する可能性を低減する。
【解決手段】積層型電池(1A)は、所定方向に沿って配置された複数の集電体(2)と、複数の集電体(2)の間のそれぞれに配置された複数の電極体(3)と、集電体(2)の間であって、電極体(3)の周囲に隣接して設けられた絶縁部材(4)と、を備え、絶縁部材(4)は、電極体(3)よりも圧縮しやすい材料特性を有する第1圧縮材料を含む。
【選択図】図1
特許請求の範囲【請求項１】
所定方向に沿って配置された複数の集電体と、
前記複数の集電体の間のそれぞれに配置された複数の電極体と、
前記集電体の間であって、前記電極体の周囲に隣接して設けられた絶縁部材と、を備え、
前記絶縁部材は、前記電極体よりも圧縮しやすい材料特性を有する第１圧縮材料を含む、積層型電池。
続きを表示（約 1,200 文字）【請求項２】
前記絶縁部材は、真空封止時に印加される圧力により前記絶縁部材の厚さが前記電極体の厚さ以下となるように構成されている、請求項１に記載の積層型電池。
【請求項３】
前記絶縁部材は、前記第１圧縮材料を含む第１層と、前記第１圧縮材料と圧縮のしやすさが異なる材料特性を有する第２圧縮材料を含む第２層とを備え、
前記絶縁部材は、真空封止後に前記絶縁部材の厚さと前記電極体の厚さがとが同等またはほぼ同等となるように構成されている、請求項１に記載の積層型電池。
【請求項４】
前記積層型電池は、外装体に装入して使用され、
前記絶縁部材は、前記積層型電池が前記外装体に装入される際に印加される圧力により前記絶縁部材の厚さと前記電極体の厚さとが同等またはほぼ同等となるように構成されている、請求項１に記載の積層型電池。
【請求項５】
前記積層型電池は、外装体に装入して使用され、
前記絶縁部材は、前記第１圧縮材料を含む第１層と、前記第１圧縮材料と圧縮のしやすさが異なる材料特性を有する第３圧縮材料を含む第２層とを備え、
前記絶縁部材は、前記積層型電池が前記外装体に装入される際に印加される圧力により前記絶縁部材の厚さと前記電極体の厚さとが同等またはほぼ同等となるように構成されている、請求項１に記載の積層型電池。
【請求項６】
前記第１圧縮材料は、樹脂、樹脂スポンジ、ゴム、および粘着剤から選択される１または２以上の部材から構成される、請求項１に記載の積層型電池。
【請求項７】
所定方向に沿って配置された複数の集電体と、前記複数の集電体の間のそれぞれに配置された複数の電極体と、前記集電体の間であって、前記電極体の周囲に隣接して設けられた絶縁部材と、を備える積層型電池を製造する積層型電池の製造方法であって、
前記集電体としての第１集電体上に前記絶縁部材を配置する第１工程、前記絶縁部材の間に前記電極体を配置する第２工程、および、前記電極体の前記集電体側とは反対側に前記集電体としての第２集電体を配置する第３工程を含む工程を少なくとも２回行うことにより、前記集電体および前記電極体が積層された第１構造体を作製する第１構造体作製工程と、
前記第１構造体を真空封止する真空封止工程と、を含み、
前記絶縁部材は、前記電極体よりも圧縮しやすい材料特性を有する第１圧縮材料を含む、積層型電池の製造方法。
【請求項８】
前記絶縁部材は、前記第１圧縮材料を含む第１層と、前記第１圧縮材料よりも圧縮しにくい材料特性を有する第３圧縮材料を含む第２層とを備え、
前記第１工程において、前記第２層を前記第１層よりも前記集電体に近い位置に配置する、請求項７に記載の積層型電池の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層型電池などに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
集電体と電極体とが交互に積層され、真空封止された積層型電池が広く用いられている。このような積層型電池では、特許文献１に記載されているように、隣接する集電体間の短絡を防ぐためおよび／または電極体を位置決めするために電極体の周囲に絶縁部材が設けられる場合がある。
【先行技術文献】
【特許文献】
【０００３】
国際公開２０１２－０１４７３０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術のように電極体の周囲に絶縁部材が設けられる場合では、真空封止後に隣接する電極体と集電体とを接触させるためには、絶縁部材の厚さを電極体の厚さ以下にする必要がある。しかしながら、真空封止前に絶縁部材の厚さを薄くした場合、電極体の平坦度が低いと絶縁部材の間に電極体を位置させる際に電極体が絶縁部材に乗り上げ積層不良を起こす虞がある。
【０００５】
また、積層数が多い場合、電極体の厚さの合計と絶縁部材の厚さの合計との差が大きくなり、絶縁部材と集電体とが接触できず、隣接する集電体を絶縁部材により固定できなくなる虞があるとともに、真空封止したときの圧力が電極体の端部に印加され電極体が損傷する虞がある。
【０００６】
本発明の一態様は、製造不良が発生する可能性を低減することができる積層型電池およびその製造方法を実現することを目的とする。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本発明の一態様に係る積層型電池は、所定方向に沿って配置された複数の集電体と、前記複数の集電体の間のそれぞれに配置された複数の電極体と、前記集電体の間であって、前記電極体の周囲に隣接して設けられた絶縁部材と、を備え、前記絶縁部材は、前記電極体よりも圧縮しやすい材料特性を有する第１圧縮材料を含む。
【０００８】
上記の課題を解決するために、本発明の一態様に係る積層型電池の製造方法は、所定方向に沿って配置された複数の集電体と、前記複数の集電体の間のそれぞれに配置された複数の電極体と、前記集電体の間であって、前記電極体の周囲に隣接して設けられた絶縁部材と、を備える積層型電池を製造する積層型電池の製造方法であって、前記集電体としての第１集電体上に前記絶縁部材を配置する第１工程、前記絶縁部材の間に前記電極体を配置する第２工程、および、前記電極体の前記集電体側とは反対側に前記集電体としての第２集電体を配置する第３工程を含む工程を少なくとも２回行うことにより、前記集電体および前記電極体が積層された第１構造体を作製する第１構造体作製工程と、前記第１構造体を真空封止する真空封止工程と、を含み、前記絶縁部材は、前記電極体よりも圧縮しやすい材料特性を有する第１圧縮材料を含む。
【発明の効果】
【０００９】
本発明の一態様によれば、製造不良が発生する可能性を低減することができる。
【図面の簡単な説明】
【００１０】

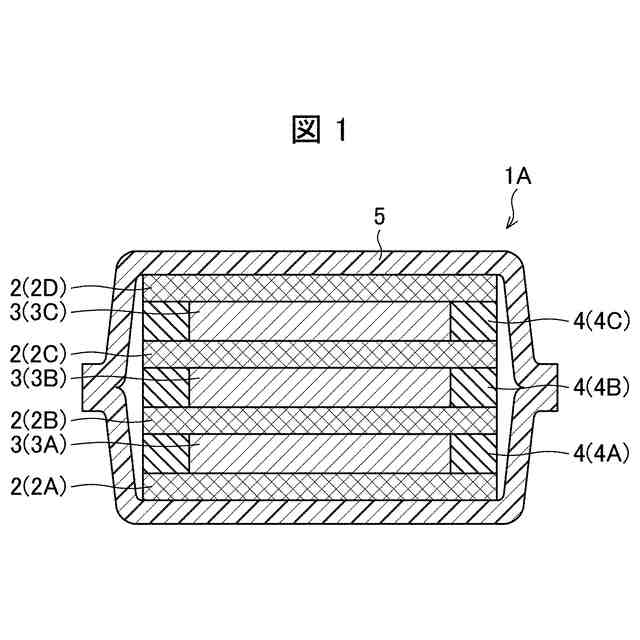

本発明の実施形態１に係る積層型電池の構成を示す断面図である。

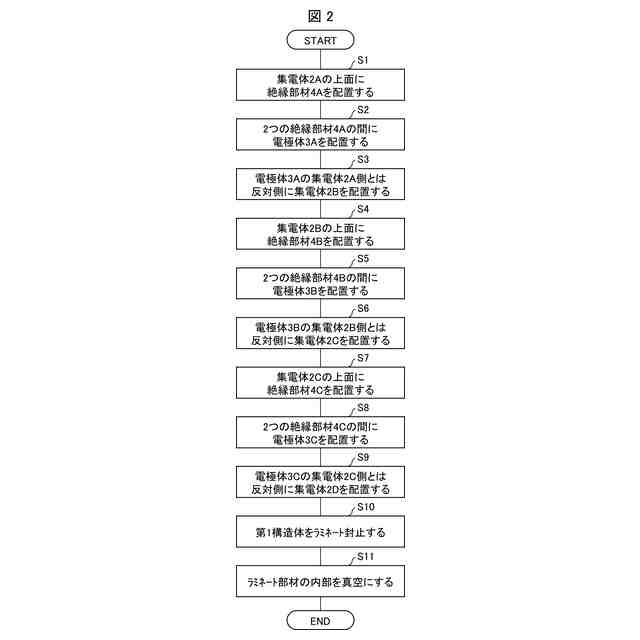

上記積層型電池の製造の手順の一例を示すフローチャートである。

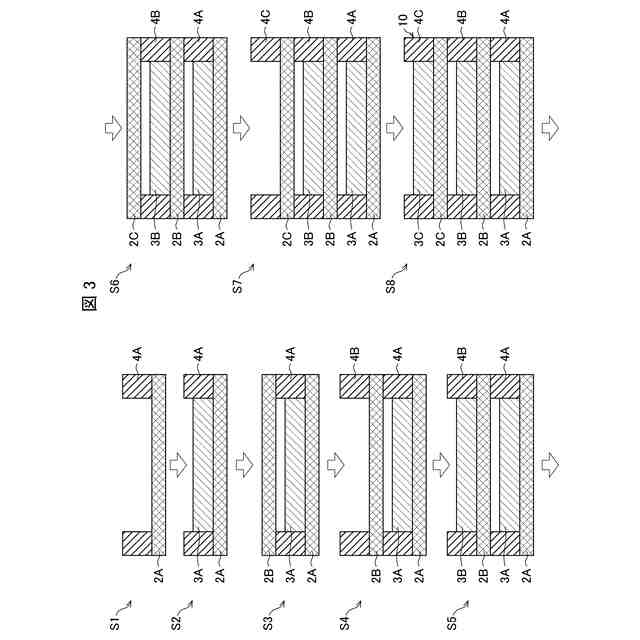

上記積層型電池の製造方法の一例を説明するための模式図である。
上記積層型電池の製造方法の一例を説明するための模式図である。

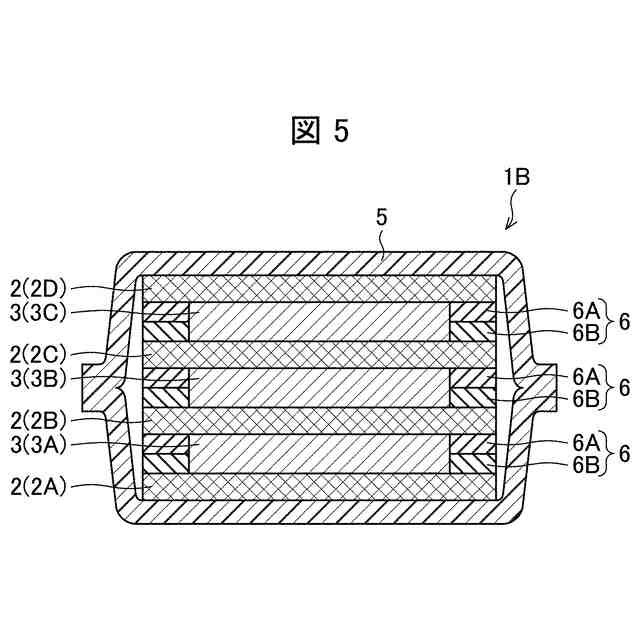

本発明の実施形態２に係る積層型電池の構成を示す断面図である。

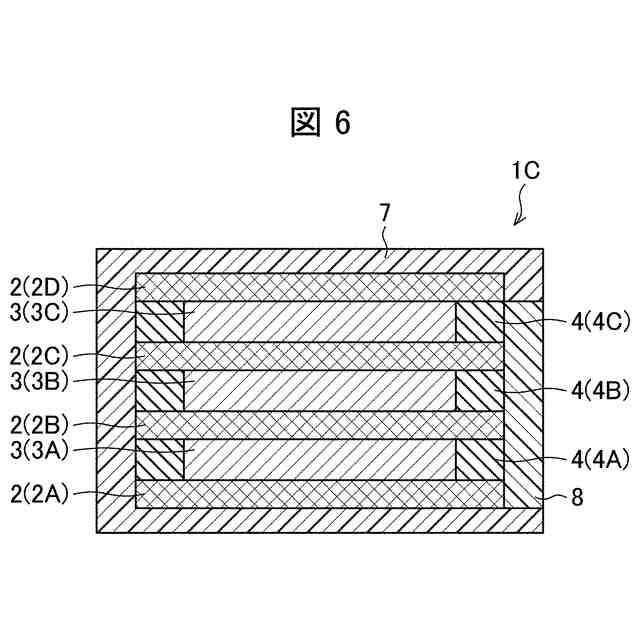

本発明の実施形態３に係る積層型電池の構成を示す断面図である。

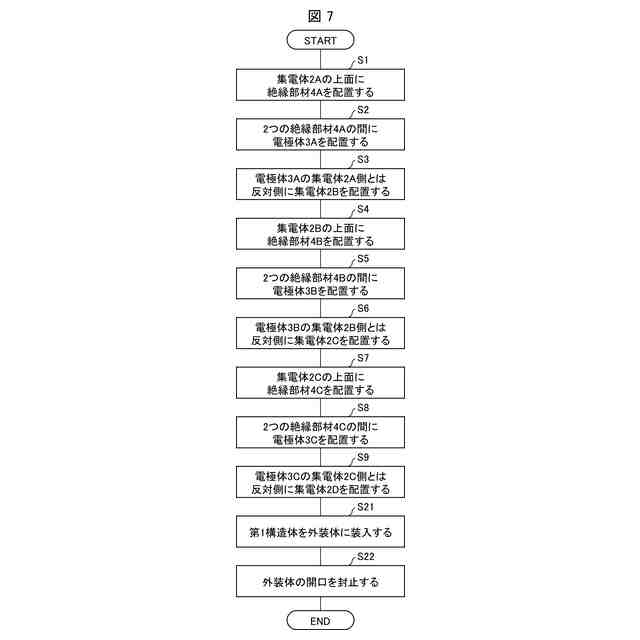

上記積層型電池の製造の手順の一例を示すフローチャートである。

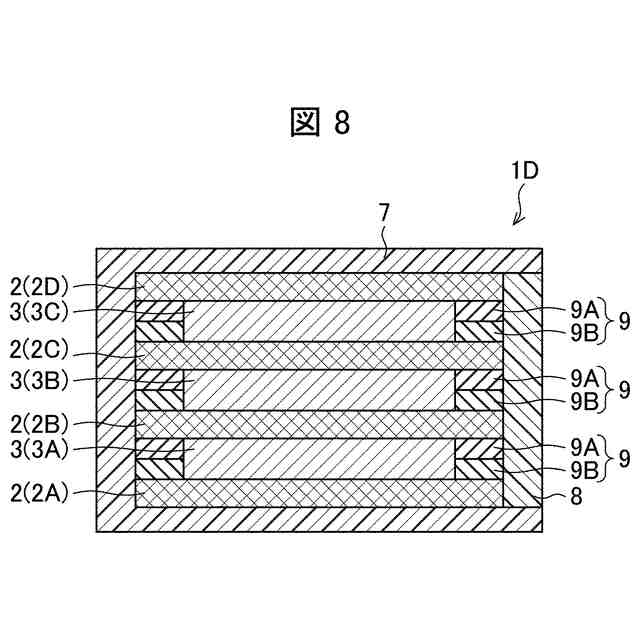

本発明の実施形態４に係る積層型電池の構成を示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
