公開番号2025160063
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024071953
出願日2024-04-09
発明の名称登山道の施工装置
出願人株式会社次世代一次産業実践所
代理人
主分類E02D 17/20 20060101AFI20251015BHJP(水工;基礎;土砂の移送)
要約【課題】従来の登山道の施工装置は、特許文献1に示すように、地中に一部を埋設し、地面表面に一部を露出させた階段ステップにアンカーボルトを固定し、前記アンカーボルトを地中に埋設することで階段ステップが地中から抜き出るのを防止しているが、雨水が前記階段ステップを超えて流れる際に階段ステップの下流側の地面の土を流すという問題点があり、その結果、登山道の施工装置が破損するという問題点があった。
【解決手段】本発明の登山道の施工装置は、筒形で耐蝕性を有する材料でできた長尺状の土留部材と、前記土留部材に端部又は中央部が取付けられるシート状の耐蝕性を有する材料でできた水止め部材とを備えることで、上記課題を解決している。
【選択図】図1
特許請求の範囲【請求項１】
耐蝕性を有する材料で長尺の筒形に形成され、内部に土を入れて使用する土留部材と、前記土留部材に取付けられるシート状の耐蝕性を有する材料で形成された水抜け防止手段と、前記土留部材に取付けられた耐蝕性を有する材料で形成された土留部材固定手段と、前記土留部材固定手段を地面に固定する耐蝕性を有する材料で形成されたアンカー手段とを備えた登山道の施工装置であって、前記土留部材は、横長の長方形形状の板材でできており、前記土留部材内に土を入れる第１の開口部が前記板材の短手方向の中心線線上に形成されるとともに、前記第１の開口部の少なくとも片側に複数個の水抜き用の第２の開口部が形成された土留部材形成部材を筒形に巻回して形成されるものであることを特徴とする登山道の施工装置。
続きを表示（約 170 文字）【請求項２】
土留部材は、前記土留部材の外周胴に内面が当接する複数個に分割された土留部材挟持材により挟持されることで構成される請求項１に記載の登山道の施工装置。
【請求項３】
土留部材挟持材に土留部材固定手段が取付けられるとともに、前記土留部材固定手段にアンカー手段が取付けられている請求項１に記載の登山道の施工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、登山道の施工装置に関するものである。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
従来の登山道に使用する丸太は直径が１５センチメートル～２５センチメートル、重量が４キログラム～１３キログラムのものを使用しており、固定には杭丸太を５０センチメートル～７０センチメートル打ち込んで固定しているが、運搬が重労働であるとともに、作業は傾斜面で行うため足場の悪い場所での運搬作業や打込作業は、危険を伴うという問題点があった
又、従来の登山道には、横方向に延びる登山道と階段状に上方向に延びるものとがある。横方向に延びる登山道は、山側から流出してくる土により歩行通路の幅が狭くなるため、歩行通路の拡幅工事を行う必要があるが、その際、丸太を支持するアンカー及びアンカーボルトからなるアンカー手段を地中に埋設することで地中から抜き出るのを防止している。階段状に施工する登山道も特許文献１に示すように、地中に一部を埋設し、地面表面に一部を露出させた丸太を支持するアンカー手段を地中に埋設することで地中から抜き出るのを防止している。
しかしながら、雨水が前記丸太を超えて流れる際に丸太の下流側の地面の土を流すという問題点があり、その結果、丸太及びアンカー手段が地面から露出してしまい、最終的には丸太及びアンカー手段が地面から抜き出てしまい登山道が破損し、図１１に示すように、登山道が荒れるという問題点があった。
【先行技術文献】
【特許文献】
【０００３】
実開昭６０－１０４５２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上記問題点を解消するためになされたものであり、軽量で使い勝手の良い登山道の施工装置を提供するとともに、前記登山道の施工装置を構成し、従来の丸太に相当する土留部材を雨水が超えて流れる際に前記土留部材の下流側の地面の土を流すことで発生する登山道の破損を防止することが可能な登山道の施工装置を提供することにある。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明の登山道の施工装置は、耐蝕性を有する材料で長尺の筒形に形成され、内部に土を入れて使用する土留部材と、前記土留部材に取付けられるシート状の耐蝕性を有する材料で形成された水抜け防止手段と、前記土留部材に取付けられた耐蝕性を有する材料で形成された土留部材固定手段と、前記土留部材固定手段を地面に固定する耐蝕性を有する材料で形成されたアンカー手段とを備えた登山道の施工装置であって、前記土留部材は、横長の長方形形状の板材でできており、前記土留部材内に土を入れる第１の開口部が前記板材の短手方向の中心線線上に形成されるとともに、前記第１の開口部の少なくとも片側に複数個の水抜き用の第２の開口部が形成された土留部材形成部材を筒形に巻回して形成されるものであることを特徴とする。
又、本発明の登山道の施工装置の土留部材は、前記土留部材の外周胴に内面が当接する複数個に分割された土留部材挟持材により挟持されることで構成されるのが望ましい。
又、本発明の登山道の施工装置は、土留部材挟持材に土留部材固定手段が取付けられるとともに、土留部材固定手段にアンカー手段が取付けられているのが望ましい。
【発明の効果】
【０００６】
本発明の本発明の登山道の施工装置は、耐蝕性を有する材料で長尺の筒形に形成され、内部に土を入れて使用する土留部材と、前記土留部材に取付けられるシート状の耐蝕性を有する材料で形成された水抜け防止手段と、前記土留部材に取付けられた耐蝕性を有する材料で形成された土留部材固定手段と、前記土留部材固定手段を地面に固定する耐蝕性を有する材料で形成されたアンカー手段とを備えた登山道の施工装置であって、前記土留部材は、横長の長方形形状の板材でできており、前記土留部材内に土を入れる第１の開口部が前記板材の短手方向の中心線線上に形成されるとともに、前記第１の開口部の少なくとも片側に複数個の水抜き用の第２の開口部が形成された土留部材形成部材を筒形に巻回して形成されるものであることを特徴とするものであるから、雨水が土留部材を超えて流れる際に土留部材の下流側の地面の土を流すことで発生する登山道の施工装置の破損を防止する登山道の施工装置を提供することができるという効果がある。
又、請求項２のように、土留部材は、前記土留部材の外周胴に内面が当接する複数個に分割された土留部材挟持材により挟持されることで構成されるものは、土留部材挟持材により挟持することで土留部材にすることができ、作業が効率よく行うことが出来るという効果がある。
又、請求項３のように、土留部材挟持材に土留部材固定手段が取付けられるとともに、前記土留部材固定手段にアンカー手段が取付けられているものは、前記土留部材固定手段に前記アンカー手段を事前に取付けておくこともでき、作業が効率よく行うことが出来るという効果がある。
【図面の簡単な説明】
【０００７】

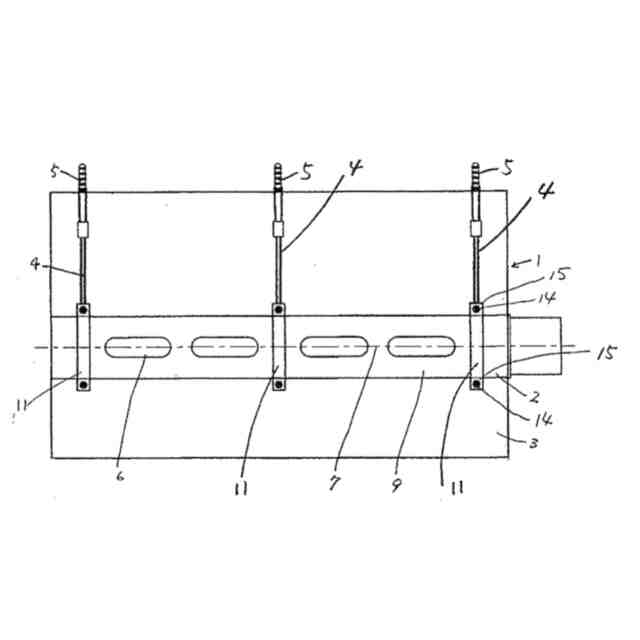

本発明の登山道の施工装置の平面図。

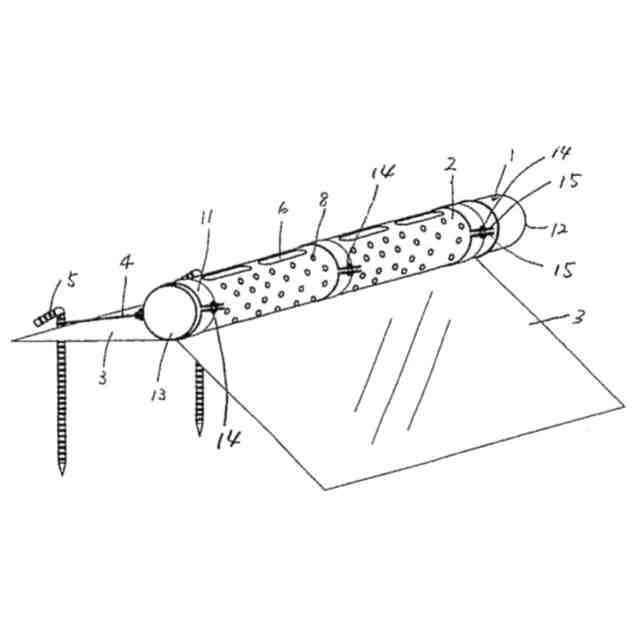

同上の登山道の施工装置の外観斜視図。
同上の登山道の施工装置の施工状態を示す断面図。
同上の登山道の施工装置における土留部材固定手段の他の実施例図。

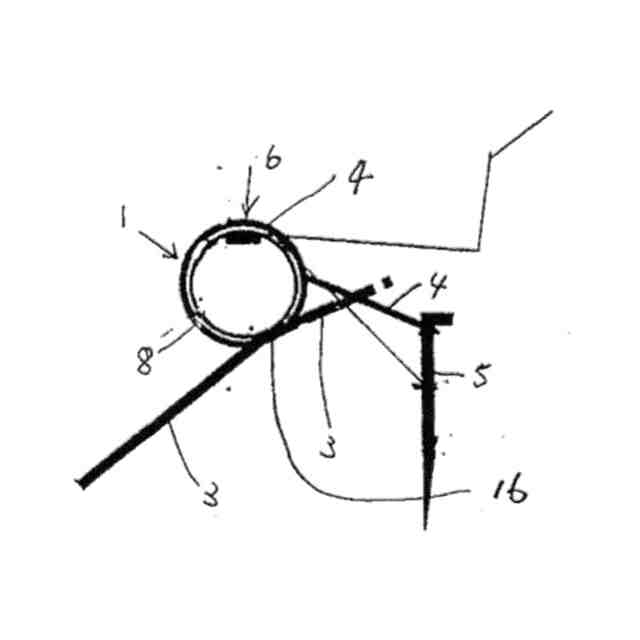

図４における土留部材固定手段の他の実施例の断面図。

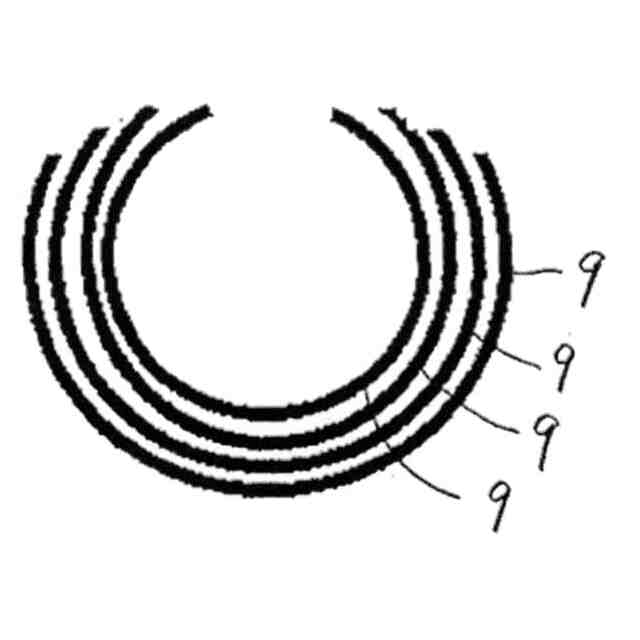

土留部材形成部材を重ねた状態図。

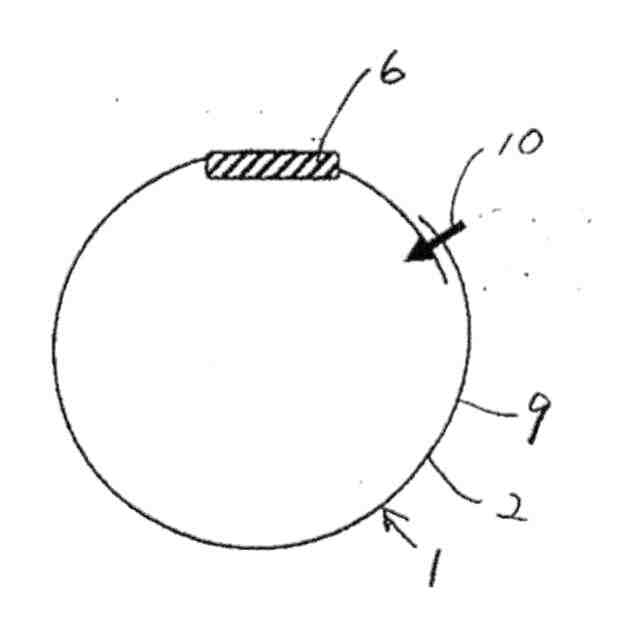

土留部材を組み立てる状態を示す断面図。
土留部材を組み立てる状態を示す断面図。

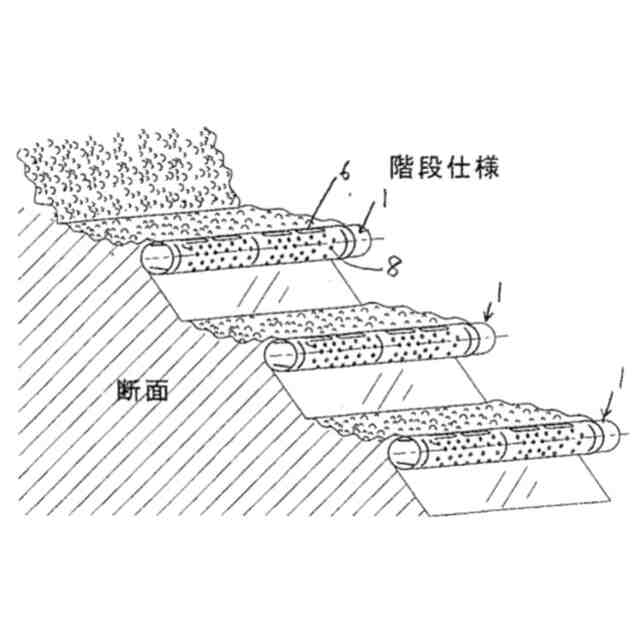

同上の登山道の施工装置を階段仕様に施工した状態を示す概略図。
同上の登山道の施工装置を連結仕様に施工した状態を示す概略図。
従来の登山道の施工装置を登山道に施工し、登山道が荒れた状態を示す概略図。
【発明を実施するための形態】
【０００８】
以下本発明の実施の形態を図１乃至図１０に基づいて詳述する。登山道の施工装置１は、耐蝕性を有する材料で長尺の筒形に形成され、内部に土を入れて使用する土留部材２と、土留部材２に中央部又は端部が選択して取付けられるシート状の耐蝕性を有する材料で形成された水抜け防止手段３と、土留部材２に取付けられた耐蝕性を有する材料でワイヤー状又はチェーンでできたステンレス製の土留部材固定手段４と、土留部材固定手段４を地面に固定する耐蝕性を有する材料で形成されたアンカー手段５とを備えた登山道の施工装置であって、土留部材２は、横長の長方形形状の板材でできており、土留部材２内に土を入れる第１の開口部６が板材の短手方向の中心線７線上に形成されるとともに、第１の開口部６の少なくとも片側に複数個の水抜き用の第２の開口部８が形成された土留部材形成部材９を筒形に巻回して形成されている。
【０００９】
土留部材２は、ステンレス材又は合成樹脂材でできており、円周方向の端部が重ねられ、重ね部においてネジ又はピンからなる複数個の固定具１０により固定されるとともに、土留部材２の外周胴に内面が当接する２分割された土留部材挟持材１１により挟持され、土留部材挟持材１１に土留部材固定手段４が取付けられるとともに、土留部材固定手段４にアンカー手段５が取付けられている。土留部材２は、円筒形以外に靴の滑り止めを考慮し、少なくとも踏む面となる上面を平坦にした断面形状や、地中に埋められる面も滑り止めを考慮して四角形状等の多角形形状の断面形状にしたものでも構わないものであり、土留部材形成部材９及び蓋体１３の形状も土留部材２の形状に対応させて形成されるものである。
【００１０】
土留部材２は、上部には土留部材２内に土を入れるときの導入穴になるとともに、滑り止め用の中央部が直線で端部が半円形の小判状となった第１の開口部６が一列に４個形成されているが、土留部材形成部材９の短手方向の中心線７線上に形成されることで土留部材２の上部に形成されるものであるが、短手方向の中心線７上で無くても構わないものである。土留部材２は、合成樹脂材で形成されていても構わないが、合成樹脂材で形成されていると、マイクロプラスチック化され、環境に好ましくないものであり、ステンレスのような金属材でできているのが好ましいものである。土留部材２がステンレス製のものは、外径が１２０～２５０ミリメートル、厚みが０．３～２ｍｍミリメートル、長さが１０００ミリメートルで土留部材２同士が連結出来るように両面が開口しており、端部開口部１２には蓋体１３又は土留部材２が着脱自在に取付けられるようになっている。
（【００１１】以降は省略されています）
