特許ウォッチ

公開番号2025175829
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024082112
出願日2024-05-20
発明の名称建設機械
出願人コベルコ建機株式会社
代理人弁理士法人三協国際特許事務所
主分類E02F 3/84 20060101AFI20251126BHJP(水工;基礎;土砂の移送)
要約【課題】燃料電池装置から生成される水を燃料電池装置から離れた位置で貯留することのできる建設機械を提供する。
【解決手段】下部走行体1と、下部走行体1に対して旋回可能に支持された上部旋回体2と、上部旋回体2に搭載された燃料電池装置42と、燃料電池装置42で生成された水を排水として排出する排出口32と、排出口32から排出された排水を貯留するタンク80と、を備え、排出口32は、上部旋回体2の下面または前記下面よりも下方に配置され、タンク80は、下部走行体2に配置されている。
【選択図】図6
特許請求の範囲【請求項１】

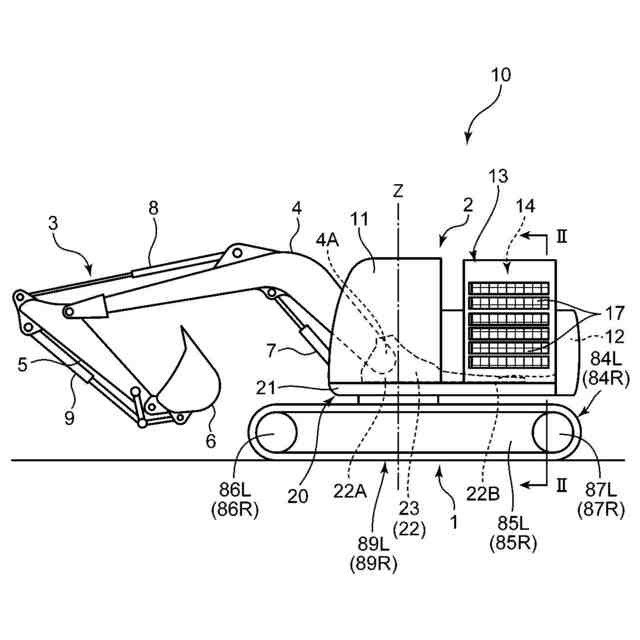

下部走行体と、
前記下部走行体に対して旋回可能に支持された上部旋回体と、

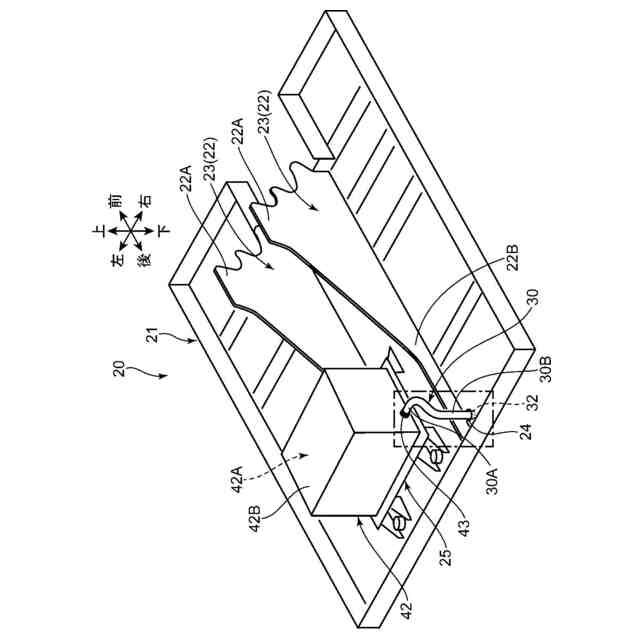

前記上部旋回体に搭載された燃料電池装置と、

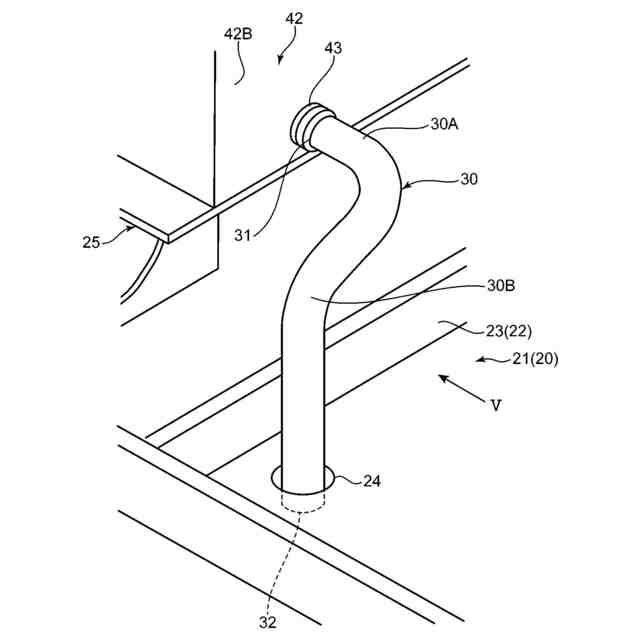

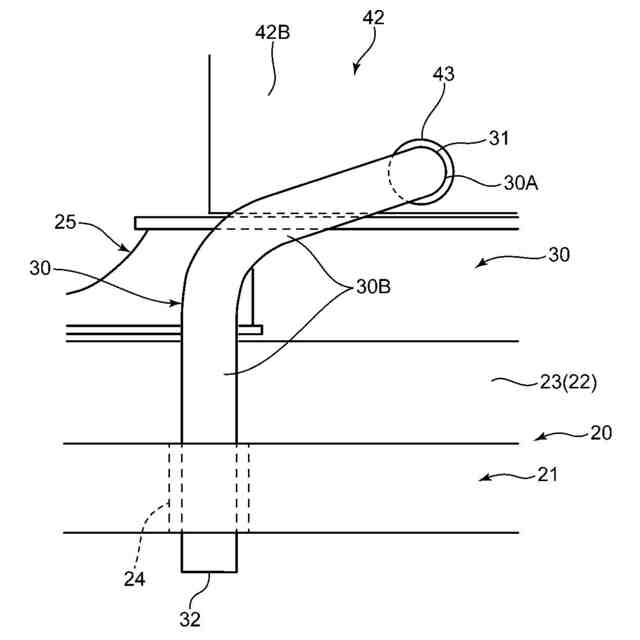

前記燃料電池装置で生成された水を排水として排出する排出口と、
前記排出口から排出された前記排水を貯留する貯留部と、を備え、
前記排出口は、前記上部旋回体の下面または前記下面よりも下方に配置され、
前記貯留部は、前記下部走行体に配置されている、建設機械。
続きを表示（約 980 文字）【請求項２】
前記下部走行体は、液体を注ぎ入れることが可能な開口部を備え、
前記貯留部は、前記液体として前記開口部に注ぎ入れられた前記排水を貯留する、請求項１に記載の建設機械。
【請求項３】
前記開口部は、前記貯留部の上部に形成されている、請求項２に記載の建設機械。
【請求項４】

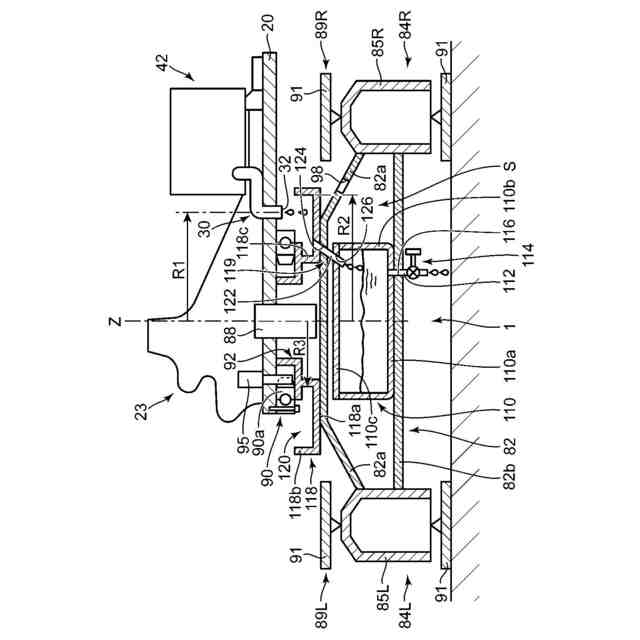

前記下部走行体は、前記貯留部よりも上方に配置され、前記開口に注ぎ入れられた前記排水を受ける第２の貯留部と、前記第２の貯留部に受けられた前記排水を前記貯留部に導く導水機構と、を備える、請求項２に記載の建設機械。
【請求項５】
前記開口部は、前記排出口に対して鉛直下方に位置している、請求項２に記載の建設機械。
【請求項６】

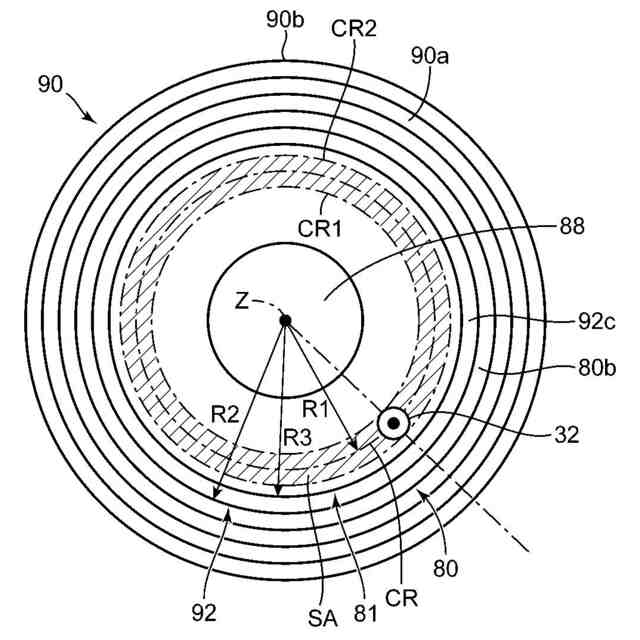

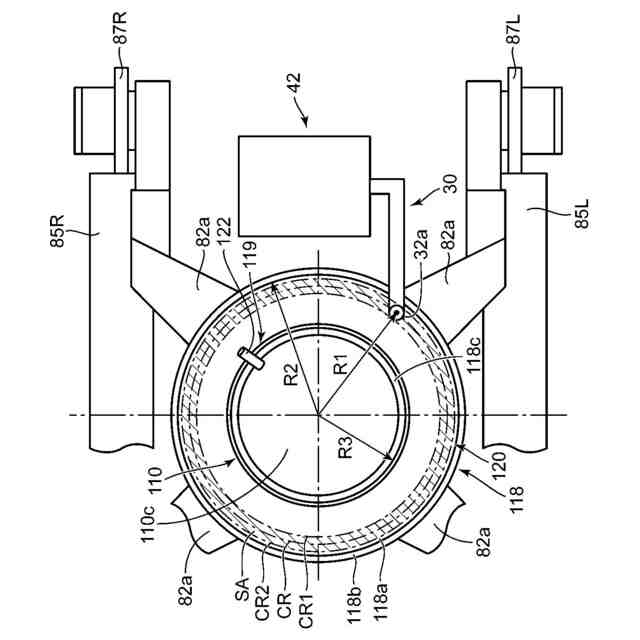

前記開口部は、前記上部旋回体が前記下部走行体に対して旋回可能になるように、前記上部旋回体を前記下部走行体に連結する旋回輪の旋回中心と前記排出口との間の距離を半径とする仮想の円を想定したときに、前記円の鉛直下方に位置するように配置される、請求項５に記載の建設機械。
【請求項７】
前記開口部は、当該開口部を上から見たとき、前記円と前記旋回中心との間から前記円よりも外側の位置に及ぶ領域の鉛直下方に位置するように配置されている、請求項６に記載の建設機械。
【請求項８】
前記上部旋回体が前記下部走行体に対して旋回可能になるように、前記上部旋回体を前記下部走行体に連結する旋回輪を備えており、
前記排出口は、当該排出口を上から見たとき、前記旋回輪の旋回中心と前記旋回輪との間の位置に配置される、請求項１～７の何れか１項に記載の建設機械。
【請求項９】
前記上部旋回体が前記下部走行体に対して旋回可能になるように、前記上部旋回体を前記下部走行体に連結する旋回輪を備えており、
前記排出口は、当該排出口を上から見たとき、前記旋回輪の外側の位置に配置される、請求項１～７の何れか１項に記載の建設機械。
【請求項１０】
前記貯留部は、前記貯留部内に貯留した排水を前記貯留部外に排出するための開閉可能な排水栓を備えている、請求項１～７の何れか１項に記載の建設機械。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、燃料電池装置を動力源として駆動する建設機械に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
水素燃料電池を動力源として駆動する建設機械が提案されている。特許文献１に記載の機械がその一例である。特許文献１に記載の機械は、エネルギー貯蔵システムとして燃料電池を含み、エネルギー貯蔵システムの少なくとも一部は、カウンタウエイトの一部として設置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－９５８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、燃料電池装置の排水が滞留すると、燃料電池装置で生成された水の排水の妨げとなり、燃料電池装置の運転効率の低下を招いてしまう。特に、低温時には、滞留した水が凍結するおそれもあり、燃料電池装置の運転効率のさらなる低下を招くおそれがある。また、燃料電池装置で生成された水をその場で排水すると、排水が下部走行体に付着して錆の原因になったり、排水が望ましくない作業現場での意図しない排水となったりしてしまうおそれがある。
【０００５】
本開示は、上記課題を解消するために為されたものであり、その目的は、燃料電池装置で生成される水を燃料電池装置から離れた位置で貯留することのできる建設機械を提供することにある。
【課題を解決するための手段】
【０００６】
第１の態様に係る建設機械は、下部走行体と、前記下部走行体に対して旋回可能に支持された上部旋回体と、前記上部旋回体に搭載された燃料電池装置と、前記燃料電池装置で生成された水を排水として排出する排出口と、前記排出口から排出された前記排水を貯留する貯留部と、を備え、前記排出口は、前記上部旋回体の下面または前記下面よりも下方に配置され、前記貯留部は、前記下部走行体に配置されている。
【０００７】
第１の態様に係る作業機械では、燃料電池装置で生成された水を、燃料電池装置から離れた位置にある下部走行体に配置された貯留部に貯留することができる。具体的には、上部旋回体に搭載された燃料電池装置の排出口から排出された排水は、重力に導かれるため、排水が上部旋回体に滞留することが抑制される。また、排出口から排出された排水は、燃料電池装置から離れた下部走行体に配置された貯留部に貯留されるため、排水が下部走行体に付着して錆の原因となることや排水が望ましくない作業現場での排水を抑制できる。
【０００８】
第２の態様に係る建設機械は、第１の態様に係る建設機械において、さらに次の特徴を備えることが好ましい。すなわち、第２の態様に係る建設機械では、前記下部走行体は、液体を注ぎ入れることが可能な開口部を備え、前記貯留部は、前記液体として前記開口部に注ぎ入れられた前記排水を貯留する。第２の態様によれば、排水口から排出された排水を、下部走行体に形成された開口部を経由して、貯留部に貯留することができる。
【０００９】
第３の態様に係る建設機械は、第２の態様に係る建設機械において、さらに次の特徴を備えることが好ましい。すなわち、第３の態様に係る建設機械では、前記開口部は、前記貯留部の上部に形成されている。第３の態様によれば、開口部が貯留部と一体的に構成されているので、コンパクトに構成でき、開口部で受けた排水を直接貯留部に貯留できる。
【００１０】
第４の態様に係る建設機械は、第２の態様に係る建設機械において、さらに次の特徴を備えることが好ましい。すなわち、第４の態様に係る建設機械では、前記下部走行体は、前記貯留部よりも上方に配置され、前記開口に注ぎ入れられた前記排水を受ける第２の貯留部と、前記第２の貯留部に受けられた前記排水を前記貯留部に導く導水機構と、を備える。第４の態様によれば、排出口から排出された排水が第２の貯留部で回収されて一時的に貯留された後に、排水が導水機構を経由して貯留部に導かれて貯留部に貯留される。よって、貯留部と第２の貯留部とを別々の位置に配置することができる。
（【００１１】以降は省略されています）
