公開番号2025163569
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066976
出願日2024-04-17
発明の名称雌端子
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人笠井中根国際特許事務所,個人,個人
主分類H01R 13/18 20060101AFI20251022BHJP(基本的電気素子)
要約【課題】導通抵抗の低減や放熱性能の向上が可能で、ばね部材の筒状接続部からの離脱を阻止して、雌端子の雄端子への接圧の減少を抑制することができる、雌端子を開示する。
【解決手段】雌端子10が、筒状接続部18と電線接続部24と連結部26とばね部材30とを備え、筒状接続部18は円弧状の第1周壁部60と第2周壁部64とを含み、電線接続部24が第1他端部96と第2他端部98とが重ね合わされて構成され、連結部26が第1壁部102と第2壁部104とを含み、第1他端部96と第2他端部98とが相互に重ね合わされて、第1周壁部60と第2周壁部64が対向配置されることにより筒状接続部18が構成され、ばね部材30により、第1周壁部60と第2周壁部64が相互に接近する方向に付勢されており、第1壁部102と第2壁部104の少なくとも一方が、筒状接続部18の外周面28よりも外方に突出する離脱防止突部110を有している。
【選択図】図10
特許請求の範囲【請求項１】
雄端子の柱状接続部と導通接続される筒状接続部と、
電線の芯線が接続される電線接続部と、
前記筒状接続部と前記電線接続部とを連結する連結部と、
前記筒状接続部の外周面に装着されたばね部材と、を備え、
前記筒状接続部は、帯状の第１平板金具の一端部を円弧状に湾曲変形して設けられた第１周壁部と、帯状の第２平板金具の一端部を円弧状に湾曲変形して設けられた第２周壁部と、を含み、
前記電線接続部が、前記第１平板金具の他端部である第１他端部と前記第２平板金具の他端部である第２他端部とが重ね合わされて構成され、
前記連結部が、前記第１平板金具の前記第１周壁部と前記第１他端部の間に位置して前記第１周壁部の軸方向に交差する方向に屈曲された第１壁部と、前記第２平板金具の前記第２周壁部と前記第２他端部の間に位置して前記第２周壁部の軸方向に交差する方向に屈曲された第２壁部と、を含み、
前記第１平板金具の前記第１他端部と前記第２平板金具の前記第２他端部とが相互に重ね合わされて、前記第１周壁部と前記第２周壁部が対向配置されることにより、前記筒状接続部が構成され、
前記ばね部材により、前記第１周壁部と前記第２周壁部が対向方向で相互に接近する方向に付勢されており、
前記第１壁部と前記第２壁部の少なくとも一方が、前記筒状接続部の前記外周面よりも外方に突出する、離脱防止突部を有している、
雌端子。
続きを表示（約 1,200 文字）【請求項２】
前記第１壁部は、前記第１他端部から前記交差する方向に立ち上がる第１基端側連結部と、前記第１基端側連結部よりも小さい幅寸法を有して前記第１基端側連結部の幅方向中央部分から前記第１周壁部に向かって延びて前記第１周壁部の周方向中央部分に連結される第１先端側連結部と、を有し、
前記第１基端側連結部の幅方向両端部分が前記筒状接続部の前記外周面よりも外方に突出して、一対の前記離脱防止突部を構成しており、
前記第２壁部は、前記第２他端部から前記交差する方向に立ち上がる第２基端側連結部と、前記第２基端側連結部よりも小さい幅寸法を有して前記第２基端側連結部の幅方向中央部分から前記第２周壁部に向かって延びて前記第２周壁部の周方向中央部分に連結される第２先端側連結部と、を有し、
前記第２基端側連結部の幅方向両端部分が前記筒状接続部の前記外周面よりも外方に突出して、一対の前記離脱防止突部を構成している、請求項１に記載の雌端子。
【請求項３】
前記第１壁部と前記第２壁部の少なくとも一方には、板厚方向に貫通する窓部が形成されている、請求項１または請求項２に記載の雌端子。
【請求項４】
前記第１平板金具と前記第２平板金具は、前記第１他端部と前記第２他端部が連接部を介して相互に連接された一枚の帯状の金属平板によって構成されており、
前記金属平板の両端部に前記第１平板金具の前記第１周壁部と前記第２平板金具の前記第２周壁部がそれぞれ設けられ、
前記金属平板の前記連接部が板厚方向に屈曲されることで、前記第１平板金具の前記第１他端部と前記第２平板金具の前記第２他端部とが相互に重ね合わされて前記電線接続部が構成され、前記両端部に設けられた前記第１周壁部と前記第２周壁部が相互に対向配置されて前記筒状接続部が構成されている、請求項１または請求項２に記載の雌端子。
【請求項５】
前記ばね部材が、周方向の一か所が切り欠かれた金属製のリング部材を含み、
前記筒状接続部の前記外周面に前記リング部材の内周面が圧接されて装着されている、請求項１または請求項２に記載の雌端子。
【請求項６】
前記リング部材の軸方向寸法が、前記筒状接続部の軸方向寸法の２／３倍以上１．５倍以下である、請求項５に記載の雌端子。
【請求項７】
前記第１周壁部と前記第２周壁部の少なくとも一方の周方向端部に、径方向外方に屈曲された屈曲部が設けられており、前記屈曲部が前記ばね部材の嵌合穴に嵌合されている、請求項１または請求項２に記載の雌端子。
【請求項８】
前記第１周壁部と前記第２周壁部の少なくとも一方には、他方に向かって突出する接近規制突部が設けられており、前記ばね部材により、前記第１周壁部と前記第２周壁部が対向方向で相互に接近する方向に付勢された際に、前記接近規制突部が前記他方に当接している、請求項１または請求項２に記載の雌端子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、雌端子に関するものである。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
特許文献１には、ピン端子等と呼ばれる略円柱状の柱状接続部を有する雄端子と、スリーブ端子等と呼ばれる略円筒状の筒状接続部を有する雌端子との雌雄型端子による電気的な接続構造が開示されている。雌端子の筒状接続部には、複数のＣ字形状のばね部材が装着されて筒状接続部を径方向内方に付勢しており、雄端子への雌端子の接圧の向上が図られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２２６４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の構造では、筒状接続部の周方向で一部の領域のみしか、被覆電線の芯線が接続される電線接続部に直接連結されていない。その結果、筒状接続部の周方向の残りの領域では、電線接続部までの導電経路が長くなっており、雌端子の導通抵抗や放熱性能の悪化を招いていた。また、雌端子に対する雄端子の挿抜が繰り返されることで、ばね部材が筒状接続部の軸方向で変位して筒状接続部から離脱することで、雌端子の雄端子への所望の接圧を維持できないおそれもあった。
【０００５】
そこで、導通抵抗の低減や放熱性能の向上が可能で、ばね部材の筒状接続部からの離脱を阻止して、雌端子の雄端子への接圧の減少を抑制することができる、雌端子を開示する。
【課題を解決するための手段】
【０００６】
本開示の雌端子は、雄端子の柱状接続部と導通接続される筒状接続部と、電線の芯線が接続される電線接続部と、前記筒状接続部と前記電線接続部とを連結する連結部と、前記筒状接続部の外周面に装着されたばね部材と、を備え、前記筒状接続部は、帯状の第１平板金具の一端部を円弧状に湾曲変形して設けられた第１周壁部と、帯状の第２平板金具の一端部を円弧状に湾曲変形して設けられた第２周壁部と、を含み、前記電線接続部が、前記第１平板金具の他端部である第１他端部と前記第２平板金具の他端部である第２他端部とが重ね合わされて構成され、前記連結部が、前記第１平板金具の前記第１周壁部と前記第１他端部の間に位置して前記第１周壁部の軸方向に交差する方向に屈曲された第１壁部と、前記第２平板金具の前記第２周壁部と前記第２他端部の間に位置して前記第２周壁部の軸方向に交差する方向に屈曲された第２壁部と、を含み、前記第１平板金具の前記第１他端部と前記第２平板金具の前記第２他端部とが相互に重ね合わされて、前記第１周壁部と前記第２周壁部が対向配置されることにより、前記筒状接続部が構成され、前記ばね部材により、前記第１周壁部と前記第２周壁部が対向方向で相互に接近する方向に付勢されており、前記第１壁部と前記第２壁部の少なくとも一方が、前記筒状接続部の前記外周面よりも外方に突出する、離脱防止突部を有している、ものである。
【発明の効果】
【０００７】
本開示の雌端子によれば、導通抵抗の低減や放熱性能の向上が可能で、ばね部材の筒状接続部からの離脱を阻止して、雌端子の雄端子への接圧の減少を抑制することができる。
【図面の簡単な説明】
【０００８】

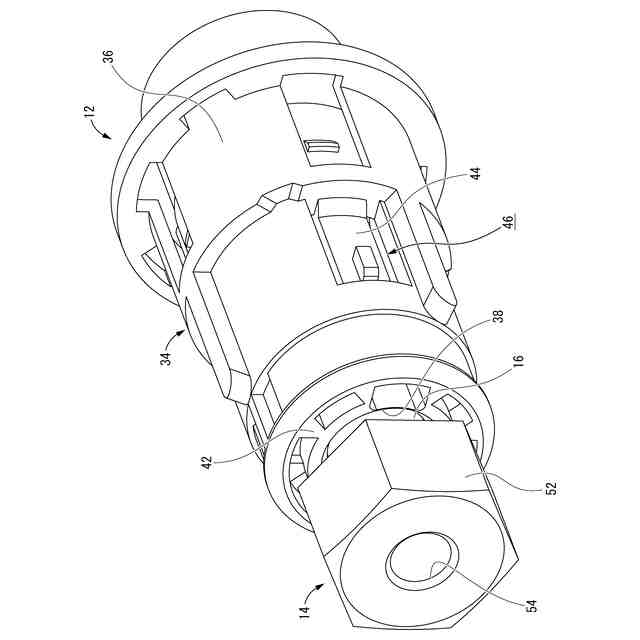

図１は、実施形態１に係る雌端子を含む雌コネクタが雄端子に嵌合した状態を示す斜視図である。

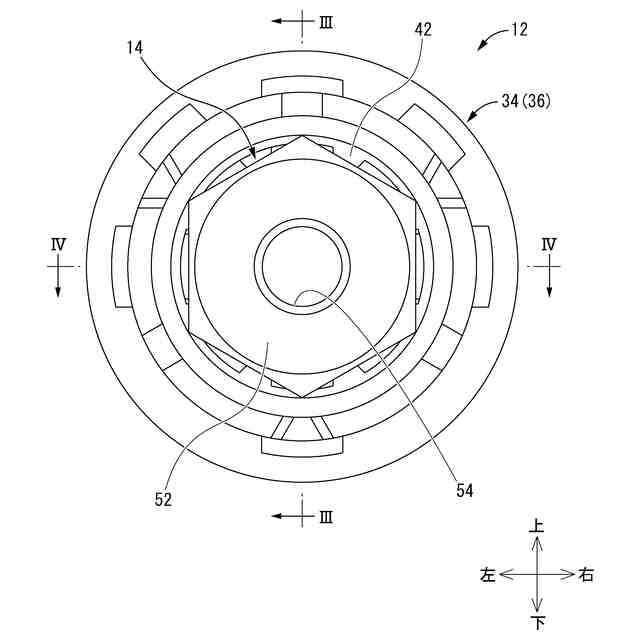

図２は、図１に示された雌コネクタにおける正面図である。

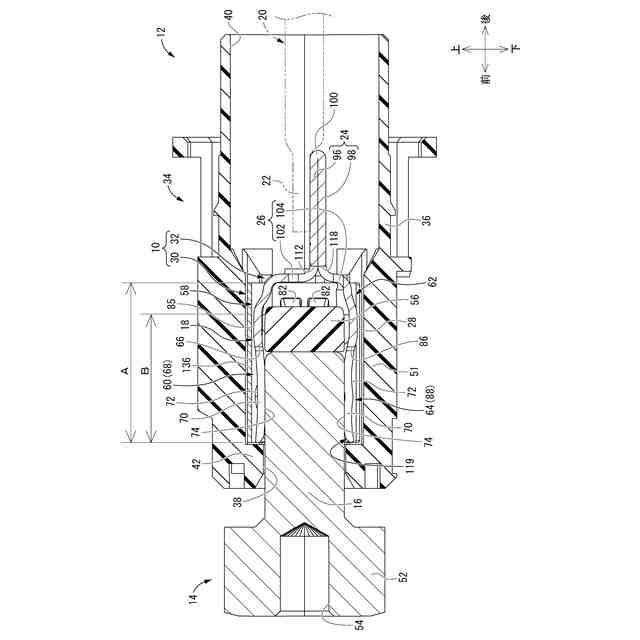

図３は、図２におけるＩＩＩ－ＩＩＩ断面図である。

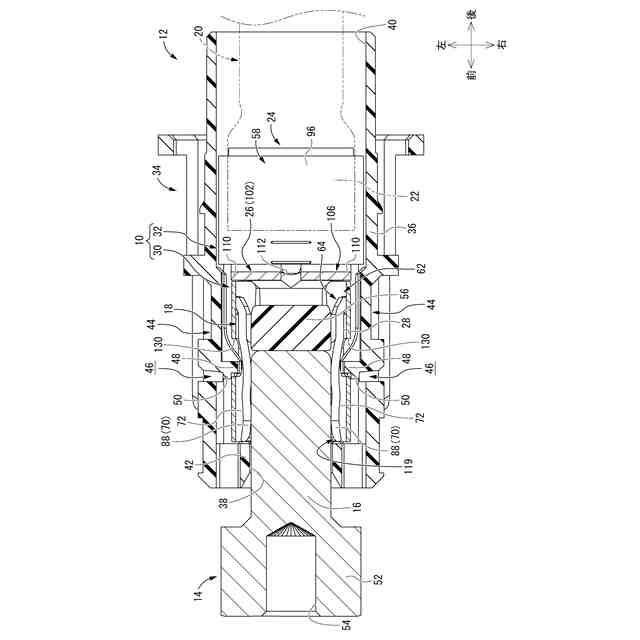

図４は、図２におけるＩＶ－ＩＶ断面図である。

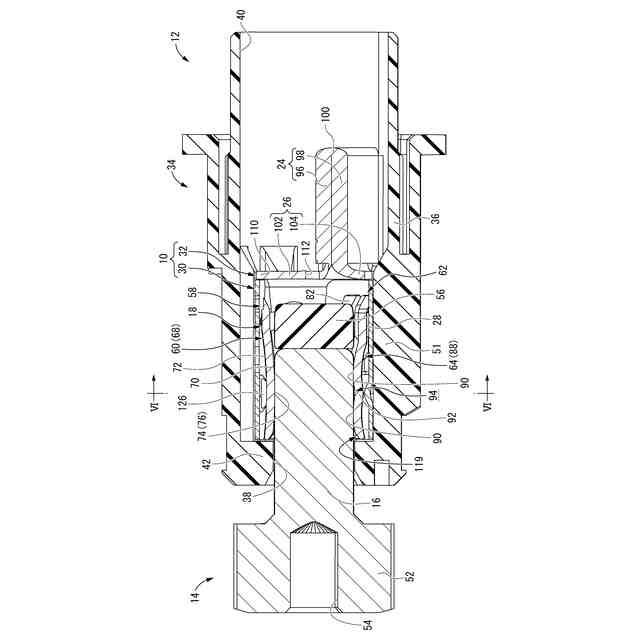

図５は、図１に示された雌コネクタにおける縦断面図であって、図６におけるＶ－Ｖ断面図である。

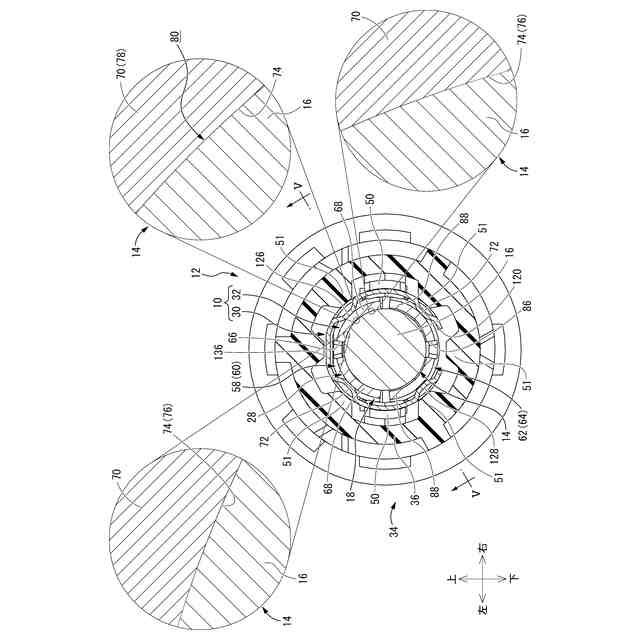

図６は、図５におけるＶＩ－ＶＩ断面図である。

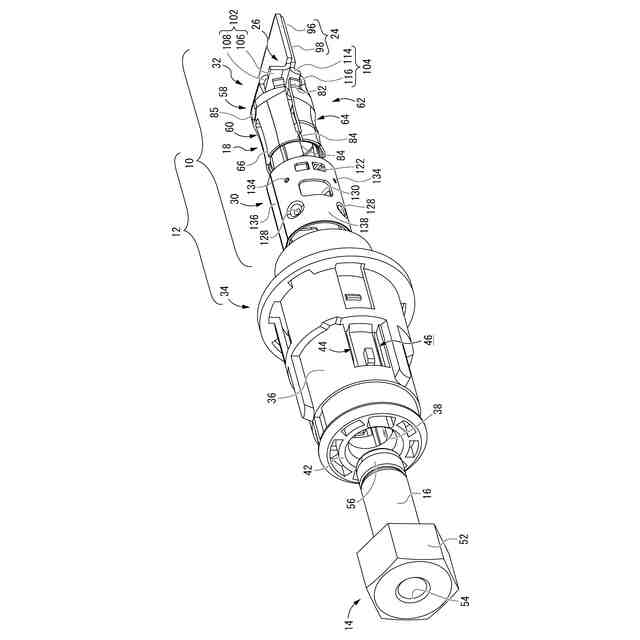

図７は、図１に示された雄端子と雌コネクタの分解斜視図である。

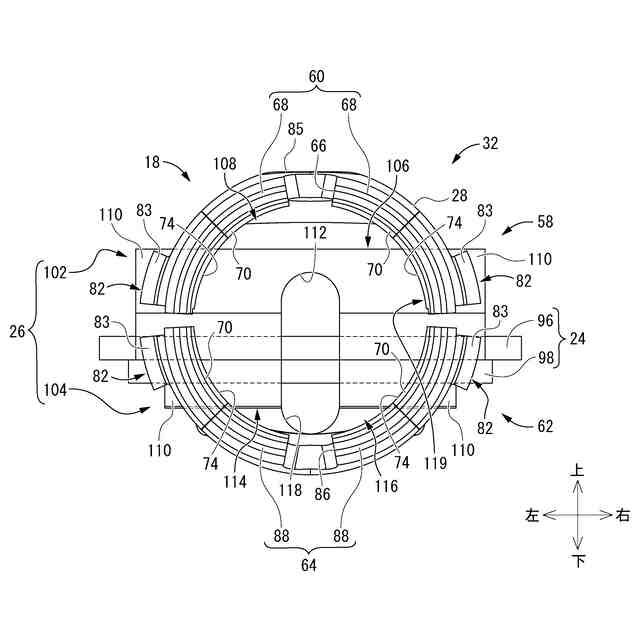

図８は、図１に示された雌端子を構成する雌端子金具を、ばね部材を装着する前の単品状態で示す正面図である。

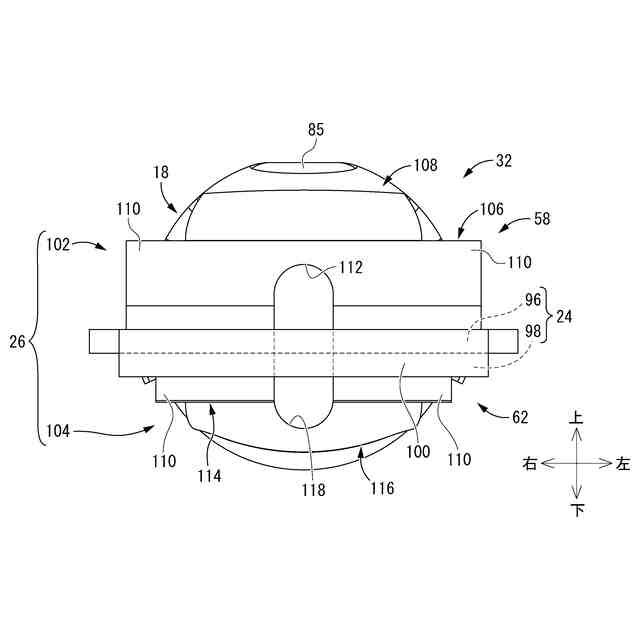

図９は、図８に示された雌端子金具における背面図である。
図１０は、図１に示された雌コネクタを構成する雌端子を示す斜視図である。
図１１は、図１０におけるＸＩ－ＸＩ断面図である。
図１２は、図１に示された雌コネクタを雄端子との嵌合前の状態で示す正面図である。
図１３は、図１２に示された雌コネクタにおける背面図である。
図１４は、実施形態２に係る雌端子を含む雌コネクタを雄端子との嵌合状態で示す横断面図であって、図１５におけるＸＩＶ－ＸＩＶ断面図である。
図１５は、図１４におけるＸＶ－ＸＶ断面図である。
図１６は、実施形態３に係る雌端子を含む雌コネクタを雄端子との嵌合状態で示す横断面図であって、図１７におけるＸＶＩ－ＸＶＩ断面図である。
図１７は、図１６におけるＸＶＩＩ－ＸＶＩＩ断面図である。
図１８は、実施形態４に係る雌端子を含む雌コネクタを雄端子との嵌合状態で示す横断面図であって、図１９におけるＸＶＩＩＩ－ＸＶＩＩＩ断面図である。
図１９は、図１８におけるＸＩＸ－ＸＩＸ断面図である。
【発明を実施するための形態】
【０００９】
＜本開示の実施形態の説明＞
最初に、本開示の実施態様を列記して説明する。
本開示の雌端子は、
（１）雄端子の柱状接続部と導通接続される筒状接続部と、電線の芯線が接続される電線接続部と、前記筒状接続部と前記電線接続部とを連結する連結部と、前記筒状接続部の外周面に装着されたばね部材と、を備え、前記筒状接続部は、帯状の第１平板金具の一端部を円弧状に湾曲変形して設けられた第１周壁部と、帯状の第２平板金具の一端部を円弧状に湾曲変形して設けられた第２周壁部と、を含み、前記電線接続部が、前記第１平板金具の他端部である第１他端部と前記第２平板金具の他端部である第２他端部とが重ね合わされて構成され、前記連結部が、前記第１平板金具の前記第１周壁部と前記第１他端部の間に位置して前記第１周壁部の軸方向に交差する方向に屈曲された第１壁部と、前記第２平板金具の前記第２周壁部と前記第２他端部の間に位置して前記第２周壁部の軸方向に交差する方向に屈曲された第２壁部と、を含み、前記第１平板金具の前記第１他端部と前記第２平板金具の前記第２他端部とが相互に重ね合わされて、前記第１周壁部と前記第２周壁部が対向配置されることにより、前記筒状接続部が構成され、前記ばね部材により、前記第１周壁部と前記第２周壁部が対向方向で相互に接近する方向に付勢されており、前記第１壁部と前記第２壁部の少なくとも一方が、前記筒状接続部の前記外周面よりも外方に突出する、離脱防止突部を有している、ものである。
【００１０】
本開示の雌端子によれば、帯状の金属平板の一端部を円弧状に湾曲変形して設けた第１周壁部と第２周壁部を相互に対向配置させることで筒状接続部が構成されている。さらに、一端部に第１周壁部が設けられた第１平板金具の第１他端部と、一端部に第２周壁部が設けられた第２平板金具の第２他端部とが、相互に重ね合わされて電線接続部が構成されている。それゆえ、筒状接続部を構成する第１周壁部と第２周壁部の全体が電線接続部に直接連接されており、特許文献１に記載の従来構造のように、筒状接続部の一部の領域のみ電線接続部に接続された場合に比して、雌端子の導通抵抗の低減や放熱性能の向上を図ることができる。
（【００１１】以降は省略されています）
