公開番号2025169748
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074797
出願日2024-05-02
発明の名称コネクタシステム及びコネクタ
出願人I-PEX株式会社
代理人個人,個人,個人
主分類H01R 13/631 20060101AFI20251107BHJP(基本的電気素子)
要約【課題】嵌合の容易さと、小型化との両立に有効なコネクタシステムを提供する。
【解決手段】コネクタシステム1は、コネクタ100及び相手コネクタ200を備え、コネクタ100は、配列方向D2に並ぶ導電性の複数のコンタクト110と、複数のコンタクト110を保持する絶縁性のハウジング140と、を有し、複数のコンタクト110は、配列方向D2の両端部にそれぞれ位置する一対のコンタクト110A,110Bを含み、一対のコンタクト110A,110Bは、配列方向D2においてハウジング140から互いに逆向きに露出した一対のガイド面GS1,GS2をそれぞれ有し、相手コネクタ200は、複数のコンタクト110にそれぞれ接触する導電性の複数の相手コンタクト240,250と、一対のガイド面GS1,GS2にそれぞれ接触して配列方向D2へのコネクタ100の変位を規制する一対の相手ガイド面GS11,GS12と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
嵌合方向に沿って互いに嵌合するコネクタ及び相手コネクタを備え、
前記コネクタは、
前記嵌合方向に垂直な配列方向に並ぶ導電性の複数のコンタクトと、
前記複数のコンタクトを保持する絶縁性のハウジングと、
を有し、
前記複数のコンタクトは、前記配列方向の両端部にそれぞれ位置する一対のコンタクトを含み、
前記一対のコンタクトは、前記配列方向において前記ハウジングから互いに逆向きに露出した一対のガイド面をそれぞれ有し、
前記相手コネクタは、
前記複数のコンタクトにそれぞれ接触する導電性の複数の相手コンタクトと、
前記一対のガイド面にそれぞれ接触して前記配列方向への前記コネクタの変位を規制する一対の相手ガイド面と、
を有する、コネクタシステム。
続きを表示（約 1,200 文字）【請求項２】
前記ハウジングは、前記配列方向において前記複数のコンタクトを挟む一対の側壁部を有し、
前記一対のコンタクトは、前記配列方向に沿って前記一対の側壁部の外面までそれぞれ突出した一対の凸部を有し、
前記一対のガイド面は前記一対の凸部にそれぞれ形成されている、
請求項１記載のコネクタシステム。
【請求項３】
前記一対のコンタクトは、前記嵌合方向に沿って前記相手コネクタに向かう一対の先端を有し、
前記嵌合方向において、前記一対の凸部は、前記一対の側壁部と前記一対の先端との間にそれぞれ位置している、
請求項２記載のコネクタシステム。
【請求項４】
前記複数のコンタクトのそれぞれは、前記嵌合方向及び前記配列方向に垂直な直交方向において、互いに逆向きに前記ハウジングから露出する第１接触面及び第２接触面を有し、
前記複数の相手コンタクトのそれぞれは、
前記第１接触面に接触する第１接触部と、
前記第２接触面に接触する第２接触部と、
を有する、
請求項２記載のコネクタシステム。
【請求項５】
前記ハウジングは、前記直交方向における一方から前記複数のコンタクトを支持するコンタクト支持部を更に有し、
前記複数のコンタクトのそれぞれは、前記直交方向に沿って前記コンタクト支持部の外面まで突出した第２凸部を有し、
前記第２接触面は前記第２凸部に形成されている、
請求項４記載のコネクタシステム。
【請求項６】
前記複数のコンタクトのそれぞれは、前記配列方向及び前記嵌合方向に沿った板材により形成されており、
前記第２凸部は、前記板材を折り返して部分的に重ねることで形成されている、
請求項５記載のコネクタシステム。
【請求項７】
前記複数のコンタクトのそれぞれは、前記嵌合方向に沿って前記相手コネクタに向かう先端を有し、
前記第２凸部は、前記先端において前記配列方向まわりに前記板材を折り返すことで形成されている、
請求項６記載のコネクタシステム。
【請求項８】
前記一対の凸部のそれぞれは、前記第２凸部を形成するように重なった前記板材のそれぞれに形成されている、
請求項６記載のコネクタシステム。
【請求項９】
前記相手コネクタは、前記複数の相手コンタクトを保持する絶縁性の相手ハウジングを更に有し、
前記相手ハウジングが前記一対の相手ガイド面を有する、
請求項１～３のいずれか一項記載のコネクタシステム。
【請求項１０】
前記相手ハウジングは、前記嵌合方向に沿って前記ハウジングを受け入れる凹部を有し、
前記一対の相手ガイド面は、前記凹部の内面に形成されている、
請求項９記載のコネクタシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタシステム及びコネクタに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、フレキシブルプリント配線板を載置して挿入口へのフレキシブルプリント配線板の挿入を案内するガイド部と、レバーがコンタクトを押圧しない位置において、挿入口に挿入したフレキシブルプリント配線板を仮保持しフレキシブルプリント配線板が挿入口から抜けることを抑制する保持金具とを備え、ガイド部が保持金具に設けられているコネクタが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－０４５６１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、嵌合の容易さと、小型化との両立に有効なコネクタシステムを提供する。
【課題を解決するための手段】
【０００５】
本開示の一側面に係るコネクタシステムは、嵌合方向に沿って互いに嵌合するコネクタ及び相手コネクタを備え、コネクタは、嵌合方向に垂直な配列方向に並ぶ導電性の複数のコンタクトと、複数のコンタクトを保持する絶縁性のハウジングと、を有し、複数のコンタクトは、配列方向の両端部にそれぞれ位置する一対のコンタクトを含み、一対のコンタクトは、配列方向においてハウジングから互いに逆向きに露出した一対のガイド面をそれぞれ有し、相手コネクタは、複数のコンタクトにそれぞれ接触する導電性の複数の相手コンタクトと、一対のガイド面にそれぞれ接触して配列方向へのコネクタの変位を規制する一対の相手ガイド面と、を有する。
【０００６】
本開示の他の側面に係るコネクタは、嵌合方向に沿って相手コネクタと嵌合するコネクタであって、嵌合方向に垂直な配列方向に並ぶ導電性の複数のコンタクトと、複数のコンタクトを保持する絶縁性のハウジングと、を備え、複数のコンタクトは、配列方向の両端部にそれぞれ位置する一対のコンタクトを含み、一対のコンタクトは、配列方向においてハウジングから互いに逆向きに露出した一対のガイド面をそれぞれ有し、相手コネクタは、複数のコンタクトにそれぞれ接触する導電性の複数の相手コンタクトと、一対のガイド面にそれぞれ接触して配列方向へのコネクタの変位を規制する一対の相手ガイド面と、を有する。
【０００７】
本開示の更に他の側面に係るコネクタは、嵌合方向に沿って相手コネクタと嵌合するコネクタであって、相手コネクタは、嵌合方向に垂直な配列方向に並ぶ導電性の複数の相手コンタクトと、複数の相手コンタクトを保持する絶縁性の相手ハウジングと、を備え、複数の相手コンタクトは、配列方向の両端部にそれぞれ位置する一対の相手コンタクトを含み、一対の相手コンタクトは、配列方向において相手ハウジングから互いに逆向きに露出した一対の相手ガイド面をそれぞれ有し、コネクタは、複数の相手コンタクトにそれぞれ接触する導電性の複数のコンタクトと、一対の相手ガイド面にそれぞれ接触して配列方向への相手コネクタの変位を規制する一対のガイド面と、を備える。
【発明の効果】
【０００８】
本開示によれば、嵌合の容易さと、小型化との両立に有効なコネクタシステムを提供することができる。
【図面の簡単な説明】
【０００９】
コネクタシステムを例示する斜視図である。
プラグコネクタとリセプタクルコネクタとの嵌合過程におけるコネクタシステムを例示する断面図である。
複数本のケーブルの構成を例示する断面図である。
プラグコネクタの複数のコンタクトを例示する斜視図である。
プラグコネクタの一対のコンタクトを例示する斜視図である。

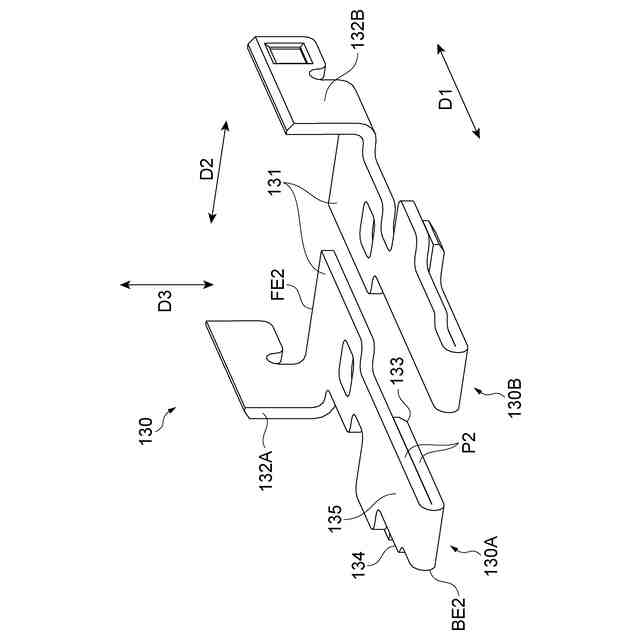

プラグコネクタのシェルを例示する斜視図である。
シェル内に複数のコンタクトが配置された状態を例示する斜視図である。

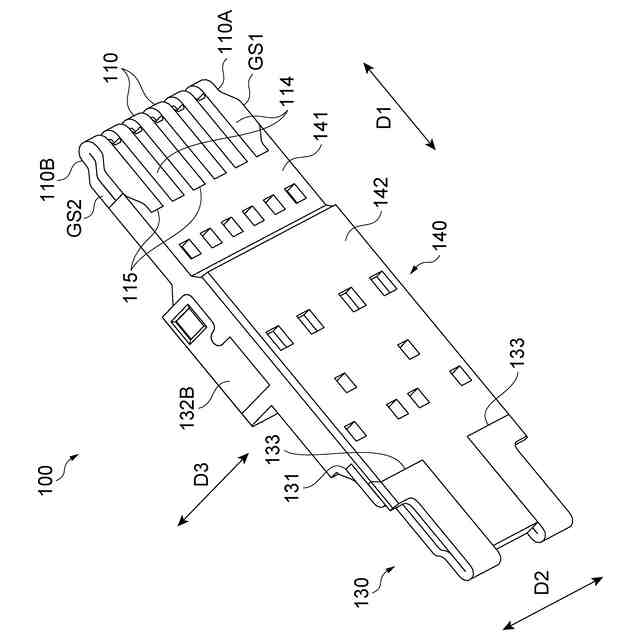

ハウジング形成後のプラグコネクタを例示する斜視図である。

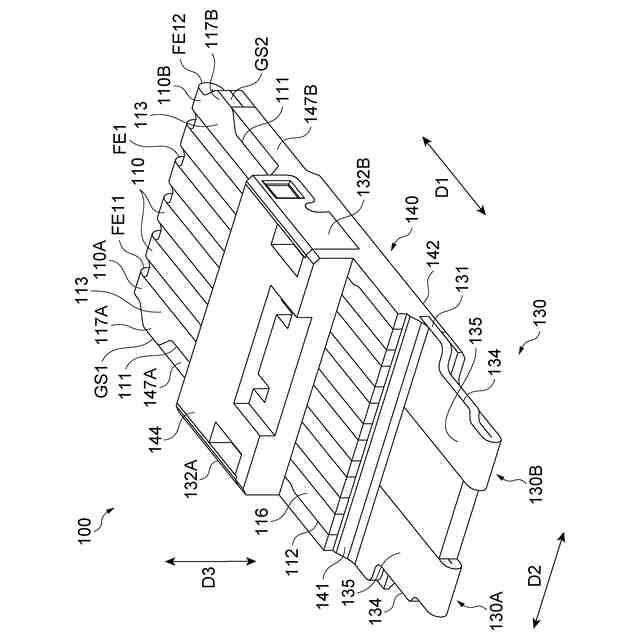

ハウジング形成後のプラグコネクタを例示する斜視図である。
プラグコネクタに複数本のケーブルを接続する過程を例示する斜視図である。
外部導体がシェルに接続された部分を例示する断面図である。
リセプタクルコネクタの構成を例示する分解斜視図である。
リセプタクルコネクタのハウジングを例示する斜視図である。
リセプタクルコネクタのハウジングの内部を例示する断面図である。
リセプタクルコネクタのコンタクトを例示する側面図である。
リセプタクルコネクタのコンタクトを例示する側面図である。
リセプタクルコネクタのシェルを例示する斜視図である。
【発明を実施するための形態】
【００１０】
以下、実施形態について、図面を参照しつつ詳細に説明する。説明において、同一要素又は同一機能を有する要素には同一の符号を付し、重複する説明を省略する。
（【００１１】以降は省略されています）
