公開番号2025170505
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075124
出願日2024-05-07
発明の名称トランス
出願人株式会社豊田自動織機
代理人個人,個人,個人,個人,個人
主分類H01F 38/08 20060101AFI20251112BHJP(基本的電気素子)
要約【課題】渦電流損を低減可能なトランスを提供すること。

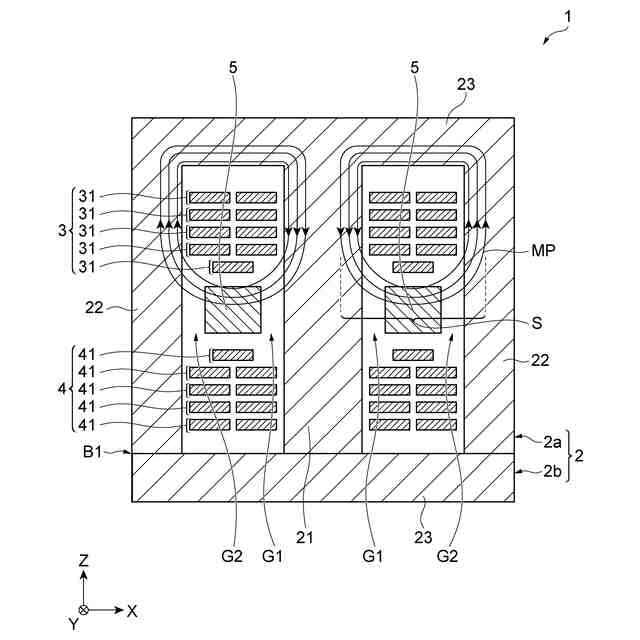

【解決手段】トランス1は、上下方向に延びる中央脚部21及び側脚部22を有するコア2と、中央脚部21に多層に巻き回された一次巻線3と、上下方向において一次巻線3から離れて設けられ、中央脚部21に多層に巻き回された二次巻線4と、コア2とともに漏れ磁束の磁路を形成するパスコア5であって、左右方向に延びるとともに一次巻線3と二次巻線4との間に設けられたパスコア5と、を備え、磁路のうちの、中央脚部21からパスコア5を通って側脚部22に至る区間にはギャップGが形成されており、一次巻線3は、ギャップGに近い層31ほど上下方向から見てギャップGと重なる部分が小さい複数の層31を含み、二次巻線4は、ギャップGに近い層41ほど、上下方向から見てギャップGと重なる部分が小さい複数の層41を含む。
【選択図】図2
特許請求の範囲【請求項１】
第1方向に延びる中央脚部、及び前記第１方向に延びるとともに前記第１方向と交差する第２方向において前記中央脚部から離れて設けられた側脚部を有するコアと、
前記中央脚部に多層に巻き回された一次巻線と、
前記第１方向において前記一次巻線から離れて設けられ、前記中央脚部に多層に巻き回された二次巻線と、
前記コアとともに漏れ磁束の磁路を形成するパスコアであって、前記第２方向に延びるとともに前記一次巻線と前記二次巻線との間に設けられた前記パスコアと、
を備え、
前記磁路のうちの、前記中央脚部から前記パスコアを通って前記側脚部に至る区間にはギャップが形成されており、
前記一次巻線は、前記ギャップに近い層ほど前記第１方向から見て前記ギャップと重なる部分が小さい複数の一次層を含み、
前記二次巻線は、前記ギャップに近い層ほど、前記第１方向から見て前記ギャップと重なる部分が小さい複数の二次層を含む、トランス。
続きを表示（約 390 文字）【請求項２】
前記複数の一次層では、前記ギャップに近い層ほど巻数が少なく、
前記複数の二次層では、前記ギャップに近い層ほど巻数が少ない、請求項１に記載のトランス。
【請求項３】
前記ギャップは、互いに離間して前記第２方向に配列された複数のギャップ部分を含む、請求項１又は請求項２に記載のトランス。
【請求項４】
前記複数のギャップ部分は、第１ギャップ部分と第２ギャップ部分とを含み、
前記第１ギャップ部分の前記第２方向における長さは、前記第２ギャップ部分の前記第２方向における長さよりも短く、
前記一次巻線は、前記第１ギャップ部分からよりも前記第２ギャップ部分から離れるように配置され、
前記二次巻線は、前記第１ギャップ部分からよりも前記第２ギャップ部分から離れるように配置されている、請求項３に記載のトランス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、トランスに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
一次巻線と二次巻線との間に設けられた磁束漏洩用のパスコアを備えるトランスが知られている（例えば、特許文献１参照）。特許文献１に記載のトランスでは、互いに向かい合った２つのＥ形コアの中央脚部から側脚部に向かってパスコアが突出している。
【先行技術文献】
【特許文献】
【０００３】
特開昭５９－４７７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のトランスにおいては、パスコアと側脚部との間にギャップが形成される。巻線に電流が流れることによって生じる磁束のうち、漏れ磁束は、中央脚部から、パスコア、ギャップ、及び側脚部を順に通って中央脚部に戻る経路を循環する。磁束は抵抗が最小となる経路を通過するので、漏れ磁束はギャップにおいてはパスコアを延長した部分よりも巻線の近くを通過する。このため、漏れ磁束が巻線と鎖交することによって、渦電流損が生じるおそれがある。
【０００５】
本開示は、渦電流損を低減可能なトランスを説明する。
【課題を解決するための手段】
【０００６】
本開示の一側面に係るトランスは、第1方向に延びる中央脚部、及び第１方向に延びるとともに第１方向と交差する第２方向において中央脚部から離れて設けられた側脚部を有するコアと、中央脚部に多層に巻き回された一次巻線と、第１方向において一次巻線から離れて設けられ、中央脚部に多層に巻き回された二次巻線と、コアとともに漏れ磁束の磁路を形成するパスコアであって、第２方向に延びるとともに一次巻線と二次巻線との間に設けられたパスコアと、を備える。磁路のうちの、中央脚部からパスコアを通って側脚部に至る区間にはギャップが形成されている。一次巻線は、ギャップに近い層ほど第１方向から見てギャップと重なる部分が小さい複数の一次層を含む。二次巻線は、ギャップに近い層ほど、第１方向から見てギャップと重なる部分が小さい複数の二次層を含む。
【０００７】
このトランスにおいては、一次巻線の、ギャップに近い一次層ほど、第１方向から見てギャップと重なる部分が小さく、二次巻線の、ギャップに近い二次層ほど、第１方向から見てギャップと重なる部分が小さい。このため、ギャップにおいてパスコアを延長した部分よりも一次巻線の近くを漏れ磁束が通過したとしても、一次巻線と鎖交する漏れ磁束を減らすことができる。同様に、ギャップにおいてパスコアを延長した部分よりも二次巻線の近くを漏れ磁束が通過したとしても、二次巻線と鎖交する漏れ磁束を減らすことができる。その結果、渦電流損を低減することが可能となる。
【０００８】
複数の一次層では、ギャップに近い層ほど巻数が少なくてもよく、複数の二次層では、ギャップに近い層ほど巻数が少なくてもよい。この場合、一次巻線の、ギャップに近い一次層ほど巻数が少ないので、ギャップに近い一次層においてギャップから離れた位置に一次巻線を構成する導電性部材を配置するだけで、第１方向から見てギャップと重なる部分を小さくできる。同様に、二次巻線の、ギャップに近い二次層ほど巻数が少ないので、ギャップに近い二次層においてギャップから離れた位置に二次巻線を構成する導電性部材を配置するだけで、第１方向から見てギャップと重なる部分を小さくできる。
【０００９】
ギャップは、互いに離間して第２方向に配列された複数のギャップ部分を含んでもよい。この場合、一次巻線の、ギャップに近い一次層ほど、第１方向から見て複数のギャップ部分と重なる部分が小さく、二次巻線の、ギャップに近い二次層ほど、第１方向から見て複数のギャップ部分と重なる部分が小さい。このため、各ギャップ部分においてパスコアを延長した部分よりも一次巻線の近くを漏れ磁束が通過したとしても、一次巻線と鎖交する漏れ磁束を減らすことができる。同様に、各ギャップ部分においてパスコアを延長した部分よりも二次巻線の近くを漏れ磁束が通過したとしても、二次巻線と鎖交する漏れ磁束を減らすことができる。その結果、渦電流損を低減することが可能となる。
【００１０】

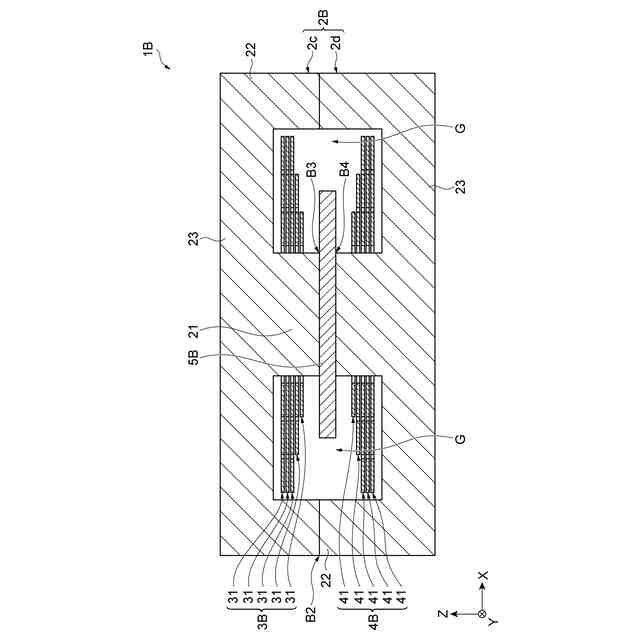

複数のギャップ部分は、第１ギャップ部分と第２ギャップ部分とを含んでもよく、第１ギャップ部分の第２方向における長さは、第２ギャップ部分の第２方向における長さよりも短くてもよい。一次巻線は、第１ギャップ部分からよりも第２ギャップ部分から離れるように配置されてもよく、二次巻線は、第１ギャップ部分からよりも第２ギャップ部分から離れるように配置されてもよい。ギャップ部分の第２方向における長さが長いほど、パスコアを延長した部分よりも巻線の近くを通過する漏れ磁束が多くなる。上記構成によれば、一次巻線及び二次巻線は、第１ギャップ部分よりも第２方向における長さが長い第２ギャップ部分から離れるように配置されているので、各巻線と鎖交する漏れ磁束を減らすことができる。その結果、渦電流損を低減することが可能となる。
【発明の効果】
（【００１１】以降は省略されています）
