公開番号2025169892
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025065348
出願日2025-04-11
発明の名称ハウジング
出願人ドイツアクチェンゲゼルシャフト
代理人個人,個人
主分類H01M 50/291 20210101AFI20251107BHJP(基本的電気素子)
要約【課題】隣接する要素に対して取り付けが可能で且つ高い耐久性を有するハウジングを提供する。

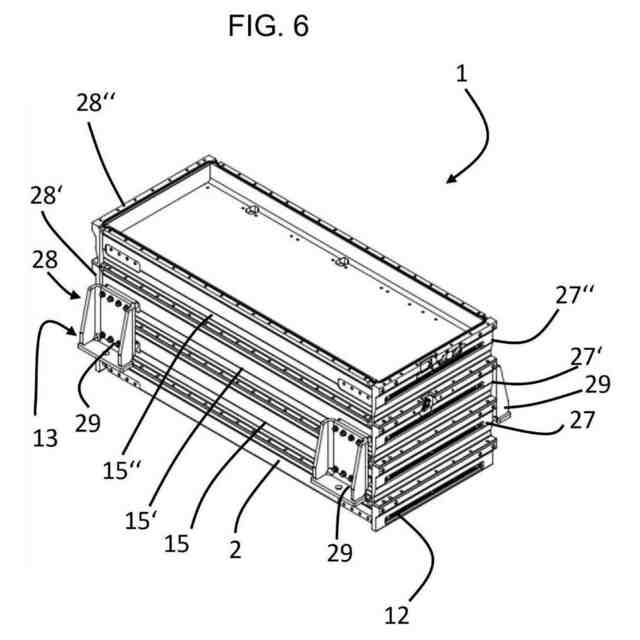

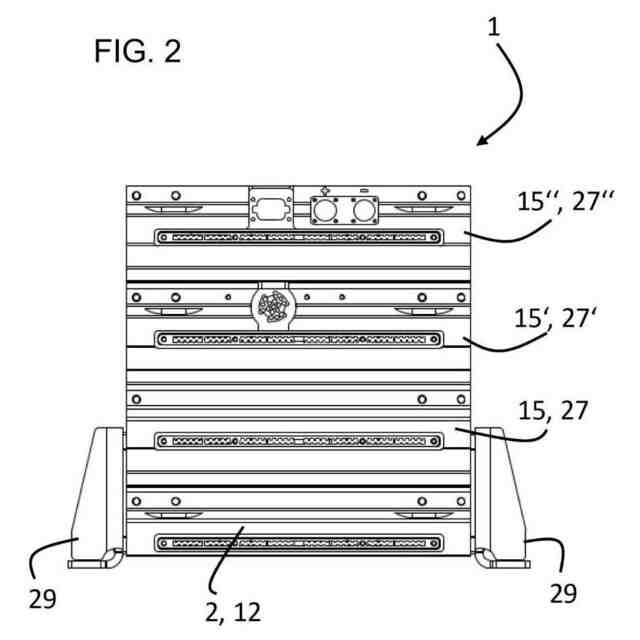

【解決手段】長手方向軸(L_2)に沿って延びる柱状の第1ハウジング要素(2)を有し、この第1ハウジング要素(2)は第1支持面を跨ぐ支持部が延びる第1側壁と第2側壁とを有し、第1ハウジング要素(2)に接続される第2ハウジング要素(15)を有し、第1ハウジング要素(2)と第2ハウジング要素(15)とによって第1ハウジング室が画定されるハウジング(1)であって、このハウジング(1)を第1ネジを介して隣接する要素に対して支持するための支持要素(29)を有し、第1ネジは第1ハウジング要素(2)のネジ穴に係合し、このネジ穴は少なくとも部分的に第1支持面とネジ穴軸内に配置され、ボアは第1支持面と平行に配置される。

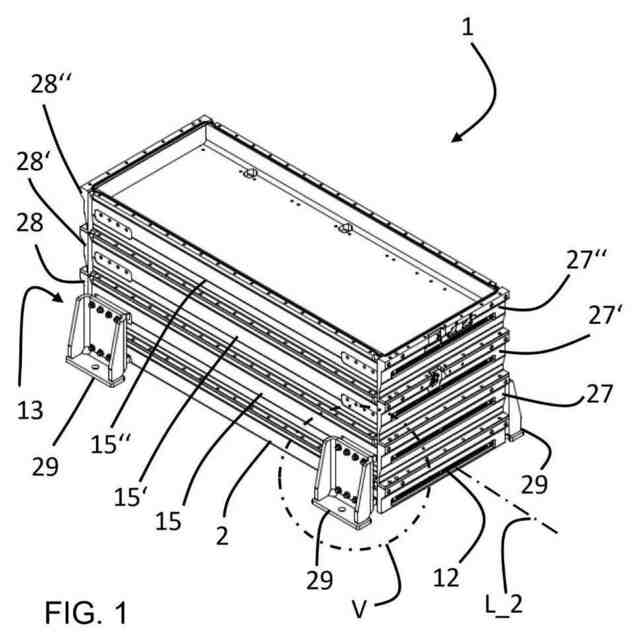

【選択図】図1
特許請求の範囲【請求項１】
長手方向軸線に沿って延びた底面を有する角柱状の第１ハウジング要素を有し、この第１ハウジング要素は第１長手方向側面に第１側壁を有し、第２長手方向側面に第２側壁を有し、これら側壁の間を支持部が延び、この支持部は第１支持面を跨ぎ、支持部（３）から間隔をあけて長手方向軸に対して横方向に配置された第２ハウジング要素を有し、この第２ハウジング要素は第１ハウジング要素に接続され、第１ハウジング要素と第２ハウジング要素とによって第１ハウジング室が画定されるハウジング、特にエネルギー貯蔵装置用のハウジングにおいて、

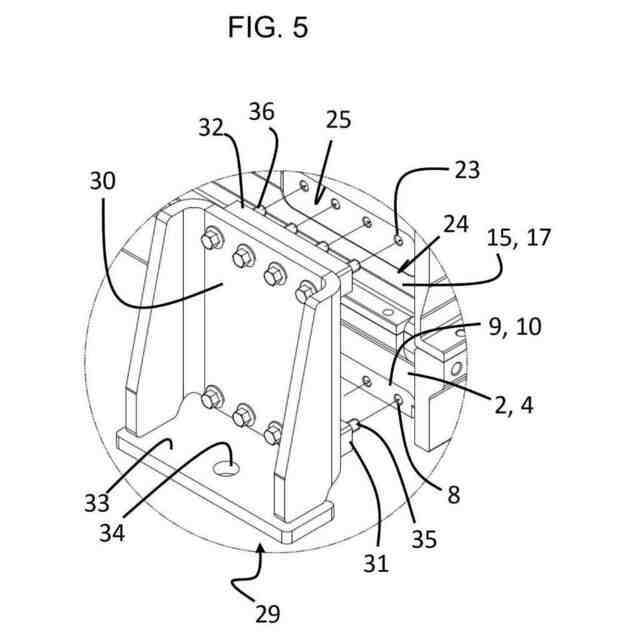

隣接する要素に対してハウジングを支持するための支持要素が第１ネジを介して第１ハウジング要素に接続可能であり、第１ネジが第１ハウジング要素のネジ穴に係合し、このネジ穴は、少なくとも部分的に第１支持面内に配置され、このネジ穴の穴軸線が第１支持面と平行に配置されるハウジング。
続きを表示（約 1,200 文字）【請求項２】
第２ハウジング要素が長手軸に平行な方向に延びる角柱状に設計された底面を有し、第２ハウジング要素が第１長手方向に第１側壁を有し、第２長手方向に第２側壁を有し、これらの間に支持部が延び、この支持部は第２支持面にまたがり、支持要素は第２ネジを介して第２ハウジング要素に接続可能であり、上記第１ネジは第２ハウジング要素のネジ穴に係合し、このネジ穴は少なくとも部分的に第２支持面に配置され、このネジ穴の穴軸線は第２支持面と平行である請求項１に記載のハウジング。
【請求項３】
長手軸線に平行な方向に延びる角柱状に設計され底面を有する第３ハウジング要素を有し、この第３ハウジング要素は第１長手側面に第１側壁を有し、第２長手側面に第２側壁を有し、これらの間を第３支持面にまたがる支持部が延び、第３ハウジング要素は第２ハウジング要素の支持部から長手軸線を横切る方向に離間し、第２ハウジング要素と第３ハウジング要素とによって第２ハウジング室が画定されるように第２ハウジング要素に接続されている請求項１に記載のハウジング。
【請求項４】
第２ハウジング要素および第３ハウジング要素が同一の角柱形状または同一の角柱底面を有する請求項３に記載のハウジング。
【請求項５】
第３ハウジング要素がネジ穴を備え、このネジ穴が少なくとも部分的に第３支持面内に配置され、このネジ穴の穴軸線が第３支持面と平行に配置されている請求項３に記載のハウジング。
【請求項６】
第２ハウジング要素のネジ穴が第１ネジおよび第２ネジと相補的であり、第３ハウジング要素のネジ穴が第２ネジと相補的である請求項５に記載のハウジング。
【請求項７】
第１支持面、第２支持面および第３支持面が平行に配置され、第１支持面と第２支持面との間の距離が、第２支持面と第３支持面との間の距離に等しい請求項３に記載のハウジング。
【請求項８】
支持要素が第１ハウジング要素の第１側壁に当接し、および／または、第２ハウジング要素の第１側壁に当接する接続部を有する請求項２に記載のハウジング。
【請求項９】
支持要素の接続部が第１嵌合部と第２嵌合部とを有し、
第１ハウジング要素が凹部を有し、
第２ハウジング要素が凹部を有し、
第３ハウジング要素が凹部を有し、
第１ハウジング要素の凹部が第１嵌合部と相補的であり、
第２ハウジング要素の凹部が第１嵌合部と第２嵌合部と相補的であり、
第３ハウジング要素の凹部が第２嵌合部と相補的である請求項８に記載のハウジング。
【請求項１０】
支持要素が支持部を有し、この支持部を介して支持要素が隣接する要素と接触することができ、この支持部は接続部に対して横方向に延びている請求項８に記載のハウジング。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はハウジング、特にエネルギー貯蔵装置用のハウジングに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
エネルギー貯蔵装置のハウジングの目的は、エネルギー貯蔵装置を収容して、それを環境の影響から保護することにある。エネルギー貯蔵装置用のハウジングは個々の電池間または電気負荷への電気エネルギーの伝送のためのインターフェースを備えることができる。
【０００３】
〔特許文献１〕（ドイツ特許公開第ＤＥ１０２０２２０００４１４Ａ１号公報）には互いに積み重ねられた複数の角柱状のハウジング要素を備えたエネルギー貯蔵装置用のハウジングが開示されている。ハウジング要素にはハウジングの前面にカバー要素が溶接され、このカバー要素に支持要素のための接続部が形成されている。
【先行技術文献】
【特許文献】
【０００４】
ドイツ特許公開第DE 10 2022 000 414 A1号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、隣接する要素に対して取り付けが可能で且つ高い耐久性を有するハウジングを提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するために提供される本発明のハウジング、特にエネルギー貯蔵装置用のハウジングは、長手軸線に沿って延びる底面を有する角柱（prism）形状の第１ハウジング要素を有し、このハウジング要素は第１長手側面に第１側壁と、第２長手側面に第２側壁とを有し、第１側壁と第２側壁との間に第１支持面を跨ぐ支持部が延び、長手軸に対して横方向に支持部から離間して配置された第２ハウジング要素が第１ハウジング要素に接続され、第１ハウジング要素と第２ハウジング要素とによって第１ハウジング室が画定されるハウジングにおいて、ハウジングを隣接する要素に対して支持するための支持要素は第１ネジを介して第１ハウジング要素に接続可能であり、この第１ネジは第１ハウジング要素のネジ穴に係合し、ネジ穴は少なくとも部分的に第１支持面内に配置され、ネジ穴の穴軸は第１支持面と平行に配置される。
【０００７】
上記ハウジングは支持要素からハウジングに作用する支持力が支持部によって直接支持されるという利点を有する。これにより、支持力によって応力を受ける溶接継ぎ目などの追加の接合部が不要になる。全体として、ハウジングの耐久性が向上する。
【０００８】
角柱（prism、プリズム）形状とは、平面状のベース面をこの平面状のベース面に対して横方向に延びる軸に沿って平行移動または押し出し加工することによって形成される幾何学的物体として定義される。この角柱（プリズム）は例えば多角形成形開口部を介した押し出し加工によって製造される。この点でハウジング要素は押し出し加工または押角柱（prism、プリズム）形状のハウジング要素とは、ハウジング要素がプリズム状の基本形状を有し、この基本形状に後で機械加工が施され、その結果、ハウジング要素が少なくとも部分的にプリズム状になることも理解されるべきである。この点で、ハウジング要素は押し出し加工または押し出し成形によって製造され、その後に機械加工が施される。
【０００９】
ハウジング要素の長手方向側面とは、長手方向軸線に平行に配置されたハウジング要素の側面と理解されるべきである。従って、ハウジング要素の前面は、長手方向軸線および長手方向側面に対して横方向に配置されている。従って、前面は交差面とも呼ばれる。
【００１０】

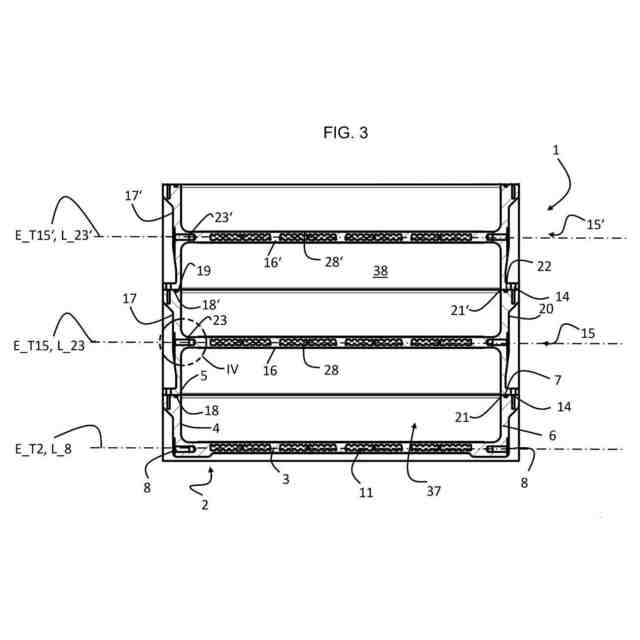

本出願に記載された支持部はそれぞれ支持面がそれぞれの支持部の断面積の幾何学的重心を通過するように、支持面をまたいで配置される。
（【００１１】以降は省略されています）
