公開番号2025159953
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062848
出願日2024-04-09
発明の名称コネクタ
出願人住友電装株式会社
代理人個人,個人
主分類H01R 13/64 20060101AFI20251015BHJP(基本的電気素子)
要約【課題】組立作業性を向上できるコネクタを提供する。
【解決手段】コネクタ10は、端子20と、端子20を保持するハウジング30と、ハウジング30の内部に収容されるとともに、第1軸線Xに沿って第1位置と第2位置とに移動可能に設けられたスライダ60と、スライダ60に組み付けられたスプリング80と、を備える。スライダ60は、スプリング80の一部が収容されるスプリング収容部63を有する。スプリング80は、スプリング収容部63に収容された状態で、スライダ60を第1位置に向けて付勢する。
【選択図】図2
特許請求の範囲【請求項１】
端子と、
前記端子を保持するハウジングと、
前記ハウジングの内部に収容されるとともに、第１軸線に沿って第１位置と第２位置とに移動可能に設けられたスライダと、
前記スライダに組み付けられたスプリングと、を備え、
前記第１位置は、前記第２位置から前記第１軸線に沿った一方向である第１方向に向かった位置であり、
前記スライダは、前記スプリングの一部が収容されるスプリング収容部を有し、
前記スプリングは、前記スプリング収容部に収容された状態で、前記スライダを前記第１位置に向けて付勢する、コネクタ。
続きを表示（約 1,700 文字）【請求項２】
前記スプリングは、板材により形成された板ばねであり、
前記スプリングは、前記スプリング収容部に挿入される挿入部と、前記挿入部の端部から折り返された第１折り返し部とを有し、
前記挿入部は、前記第１軸線と交差する第２軸線に沿って延びており、
前記挿入部は、前記第１折り返し部と接続される第１端部と、前記第１端部の反対側に設けられた第２端部と、を有し、
前記第１折り返し部は、前記第１方向の反対方向である第１反対方向に向かって折り返されるとともに前記第２端部に向かって折り返されている、請求項１に記載のコネクタ。
【請求項３】
前記スプリングは、前記第１折り返し部の端部から前記第１方向に向かって折り返された第２折り返し部を有し、
前記第１折り返し部と前記第２折り返し部との第１接続部分は、湾曲形状に形成されており、
前記第１接続部分は、前記ハウジングの内面に接触している、請求項２に記載のコネクタ。
【請求項４】
前記スプリング収容部は、底面と、前記底面から前記第１反対方向に向かって突出する第１壁部と、前記底面から前記第１反対方向に向かって突出する第２壁部と、前記第１壁部と前記第２壁部とを繋ぐ第３壁部と、を有し、
前記第１壁部と前記第２壁部とは、前記第１軸線および前記第２軸線の双方と交差する第３軸線において互いに対向しており、
前記挿入部は、前記底面と前記第１壁部と前記第２壁部と前記第３壁部とによって囲まれた空間に挿入されており、
前記挿入部は、前記第１方向において前記底面と係合可能に形成されるとともに、前記第１反対方向において前記第３壁部と係合可能に形成されている、請求項３に記載のコネクタ。
【請求項５】
前記挿入部は、前記底面に面接触可能に設けられている、請求項４に記載のコネクタ。
【請求項６】
前記挿入部と前記第１折り返し部と前記第２折り返し部とは、前記第３軸線から見た平面形状が三角形状に形成されており、
前記スプリングは、前記第２折り返し部の端部から前記第１反対方向に向かって折り返された第３折り返し部を有し、
前記第２折り返し部と前記第３折り返し部との第２接続部分は、前記挿入部と接触可能に形成されており、
前記第３壁部は、前記第２接続部分と前記挿入部とによって挟持されている、請求項４に記載のコネクタ。
【請求項７】
前記スプリング収容部の内部空間は、前記第２軸線に沿って延びる溝状に形成されており、
前記スプリング収容部の内部空間は、前記第２軸線に沿った一方向である第２方向に開口しており、
前記スプリング収容部の内部空間には、前記挿入部の前記第２端部を前記第２方向の反対方向である第２反対方向に向けた状態で、前記挿入部が前記第２反対方向に沿って挿入され、
前記第３折り返し部は、前記挿入部と対向するとともに前記第２軸線に対して傾斜する誘導面を有する、請求項６に記載のコネクタ。
【請求項８】
前記ハウジングは、
前記端子を収容する端子収容部を有するハウジング本体と、
前記ハウジング本体に取り付けられたカバー部材と、を有し、
前記ハウジング本体は、前記第１反対方向に開口する箱状に形成されており、
前記カバー部材は、前記ハウジング本体の前記第１反対方向の開口を塞ぐように形成されており、
前記カバー部材の内面は、前記第１反対方向に向かって凹むとともに前記第１接続部分が収容される収容凹部を有し、
前記収容凹部の内側面は、前記第１軸線に対して傾斜する傾斜面に形成されている、請求項３に記載のコネクタ。
【請求項９】
前記ハウジング本体は、前記挿入部の前記第１端部が収容される凹部を有し、
前記凹部は、前記第１軸線および前記第２軸線の双方と交差する第３軸線において、前記第１端部と係合可能に形成されている、請求項８に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、車両には、エアバッグインフレータ等の制御に用いられるコネクタ、所謂スクイブコネクタが搭載される（例えば、特許文献１参照）。この種のコネクタは、端子と、端子を保持するハウジングと、ハウジングの内部に収容されたスライダと、スライダを付勢するスプリングとを備えている。スプリングは、スライダを押さえつける一対の作動アームと、一対の作動アームの各々の端部に設けられたねじりコイル部とを有している。上記コネクタでは、スプリングの付勢力によりスライダをスライドさせる方式によって、コネクタと相手コネクタとの嵌合保証を行っている。具体的には、スライダは、コネクタと相手コネクタとの嵌合時に、スプリングの反力を受けながら後方に移動される。そして、コネクタと相手コネクタとの嵌合完了後に、スライダは、スプリングの反力により前方に移動される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２１３９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記コネクタにおいては、組立作業性を向上させることが望まれている。
本開示の目的は、組立作業性を向上できるコネクタを提供することにある。
【課題を解決するための手段】
【０００５】
本開示のコネクタは、端子と、前記端子を保持するハウジングと、前記ハウジングの内部に収容されるとともに、第１軸線に沿って第１位置と第２位置とに移動可能に設けられたスライダと、前記スライダに組み付けられたスプリングと、を備え、前記第１位置は、前記第２位置から前記第１軸線に沿った一方向である第１方向に向かった位置であり、前記スライダは、前記スプリングの一部が収容されるスプリング収容部を有し、前記スプリングは、前記スプリング収容部に収容された状態で、前記スライダを前記第１位置に向けて付勢する。
【発明の効果】
【０００６】
本開示のコネクタによれば、組立作業性を向上できるという効果を奏する。
【図面の簡単な説明】
【０００７】

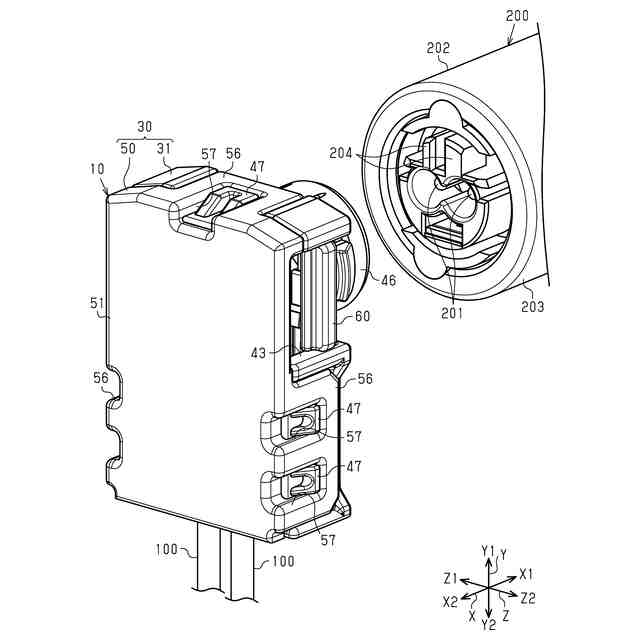

図１は、一実施形態のコネクタおよび相手コネクタを示す斜視図である。
図２は、一実施形態のコネクタを示す分解斜視図である。
図３は、一実施形態のコネクタの一部を示す平面図である。
図４は、一実施形態のコネクタを示す断面図（図３における４－４線断面図）である。
図５は、一実施形態のカバー部材を示す斜視図である。
図６は、一実施形態のスライダおよびスプリングを示す分解斜視図である。
図７は、一実施形態のスライダおよびスプリングを示す斜視図である。
図８は、一実施形態のコネクタを示す断面図（図３における８－８線断面図）である。

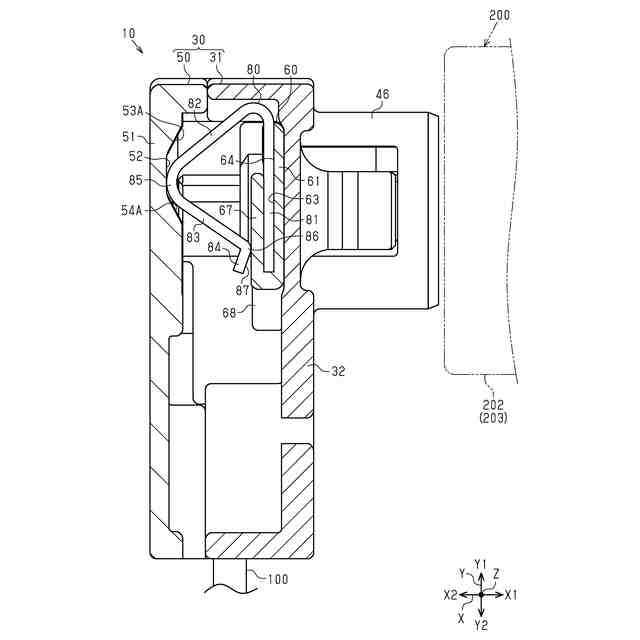

図９は、一実施形態のコネクタを示す断面図である。

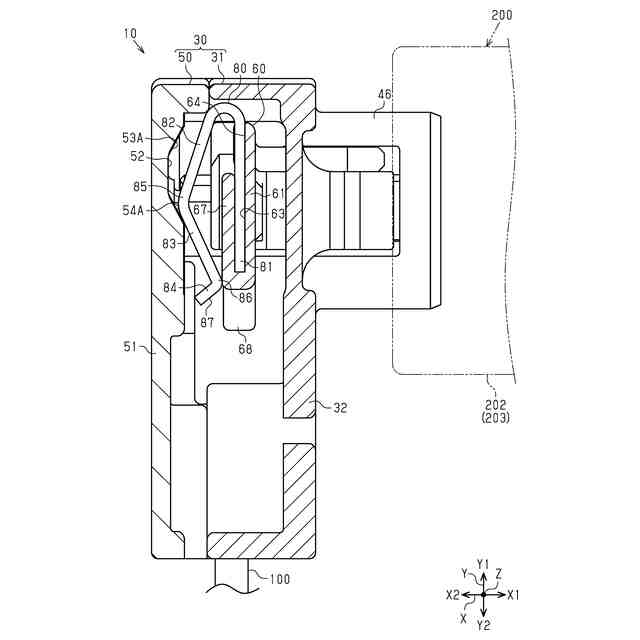

図１０は、一実施形態のコネクタを示す断面図である。
図１１は、一実施形態のコネクタおよび相手コネクタを示す断面図（図３における１１－１１線断面図）である。
図１２は、一実施形態のコネクタを示す断面図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示のコネクタは、端子と、前記端子を保持するハウジングと、前記ハウジングの内部に収容されるとともに、第１軸線に沿って第１位置と第２位置とに移動可能に設けられたスライダと、前記スライダに組み付けられたスプリングと、を備え、前記第１位置は、前記第２位置から前記第１軸線に沿った一方向である第１方向に向かった位置であり、前記スライダは、前記スプリングの一部が収容されるスプリング収容部を有し、前記スプリングは、前記スプリング収容部に収容された状態で、前記スライダを前記第１位置に向けて付勢する。
【０００９】
この構成によれば、スプリングの一部がスライダのスプリング収容部に収容されることで、スプリングがスライダに組み付けられる。これにより、スプリングとスライダとを一体化させることができるため、スプリングとスライダとを一部品として扱うことができる。そして、スプリングと一体化された状態でスライダをハウジングに取り付けることができる。このため、ハウジングに対してスプリングとスライダとを別々に取り付ける場合に比べて、コネクタの組立作業性を向上させることができる。
【００１０】
［２］上記［１］において、前記スプリングは、板材により形成された板ばねであり、前記スプリングは、前記スプリング収容部に挿入される挿入部と、前記挿入部の端部から折り返された第１折り返し部とを有し、前記挿入部は、前記第１軸線と交差する第２軸線に沿って延びており、前記挿入部は、前記第１折り返し部と接続される第１端部と、前記第１端部の反対側に設けられた第２端部と、を有し、前記第１折り返し部は、前記第１方向の反対方向である第１反対方向に向かって折り返されるとともに前記第２端部に向かって折り返されていてもよい。
（【００１１】以降は省略されています）
