公開番号2025166554
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070655
出願日2024-04-24
発明の名称固定部材
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類H02G 3/32 20060101AFI20251029BHJP(電力の発電,変換,配電)
要約【課題】板状縁部を含む固定対象に、扁平配線部材を好適に取り付けることができる技術を提供することを目的とする。
【解決手段】固定部材30は、固定対象10に扁平配線部材20を固定する。前記固定対象10は、前記扁平配線部材20が配置される配置面12と、前記配置面12の一端部に設けられた第1板状縁部13とを含む。固定部材30は、前記配置面12とは反対側から前記扁平配線部材20を押える押え部32と、前記押え部32から前記扁平配線部材20の一方側方に突出して前記第1板状縁部13に引っ掛かる引掛かり部36と、前記押え部32から前記扁平配線部材20の他方側方に突出して前記固定対象10に固定される固定部40と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
固定対象に扁平配線部材を固定する固定部材であって、
前記固定対象は、前記扁平配線部材が配置される配置面と、前記配置面の一端部に設けられた第１板状縁部とを含み、
前記配置面とは反対側から前記扁平配線部材を押える押え部と、
前記押え部から前記扁平配線部材の一方側方に突出して前記第１板状縁部に引っ掛かる引掛かり部と、
前記押え部から前記扁平配線部材の他方側方に突出して前記固定対象に固定される固定部と、
を備える、固定部材。
続きを表示（約 800 文字）【請求項２】
請求項１に記載の固定部材であって、
前記固定対象は、前記配置面の他端部に設けられた第２板状縁部を含み、
前記固定部は、前記第２板状縁部に引っ掛かる形状を有する、固定部材。
【請求項３】
請求項２に記載の固定部材であって、
前記引掛かり部及び前記固定部のそれぞれは、前記配置面からの高さ方向に沿って複数段形成されている、固定部材。
【請求項４】
請求項１に記載の固定部材であって、
前記固定対象は、前記配置面の他端部から前記配置面と交差する方向に突出する係止面と、前記係止面に形成された係止孔とを含み、
前記固定部は、前記係止孔に係止する形状を有する、固定部材。
【請求項５】
請求項４に記載の固定部材であって、
前記押え部と前記固定部との間に設けられたヒンジ部を備える、固定部材。
【請求項６】
請求項１から請求項５のいずれか１項に記載の固定部材であって、
前記扁平配線部材と前記配置面との間に位置して、前記押え部との間で前記扁平配線部材の側縁を保持する保持部を備える、固定部材。
【請求項７】
請求項６に記載の固定部材であって、
前記押え部及び前記保持部の少なくとも一方から前記扁平配線部材に向けて突出する弾性片を備える、固定部材。
【請求項８】
請求項１から請求項５のいずれか１項に記載の固定部材であって、
前記押え部は、前記扁平配線部材に沿って広がる押え板部と、前記押え板部から前記扁平配線部材に向けて突出するリブとを有する、固定部材。
【請求項９】
請求項８に記載の固定部材であって、
前記リブは、前記扁平配線部材の延在方向及び幅方向に対して交差する方向に延びる、固定部材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、固定部材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１は、扁平配線部材を固定対象に固定する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１４５１７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
扁平配線部材の固定対象が板状縁部を含む場合がある。
【０００５】
そこで、板状縁部を含む固定対象に、扁平配線部材を好適に取り付けることができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の固定部材は、固定対象に扁平配線部材を固定する固定部材であって、前記固定対象は、前記扁平配線部材が配置される配置面と、前記配置面の一端部に設けられた第１板状縁部とを含み、前記配置面とは反対側から前記扁平配線部材を押える押え部と、前記押え部から前記扁平配線部材の一方側方に突出して前記第１板状縁部に引っ掛かる引掛かり部と、前記押え部から前記扁平配線部材の他方側方に突出して前記固定対象に固定される固定部と、を備える、固定部材である。
【発明の効果】
【０００７】
本開示によれば、板状縁部を含む固定対象に、扁平配線部材を好適に取り付けることができる。
【図面の簡単な説明】
【０００８】
図１は実施形態１にかかる固定部材及びその取付構造を示す平面図である。
図２は図１のＩＩ－ＩＩ線に沿った断面図である。

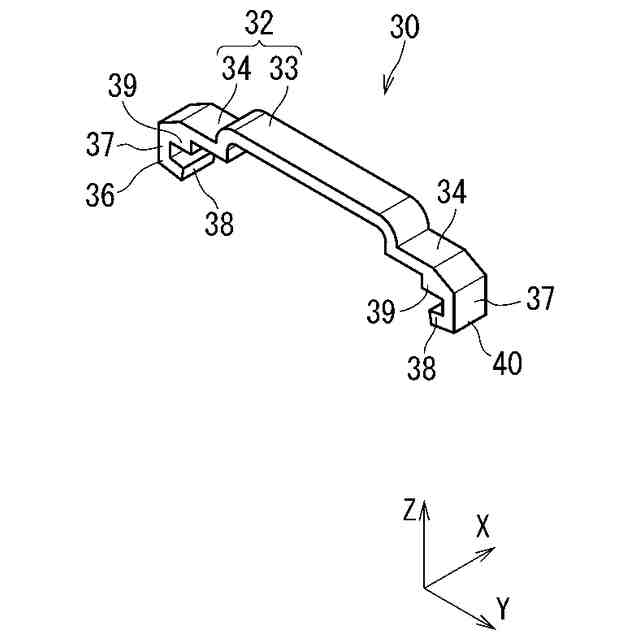

図３は実施形態１にかかる固定部材を示す斜視図である。
図４は実施形態２にかかる固定部材及びその取付構造を示す断面図である。

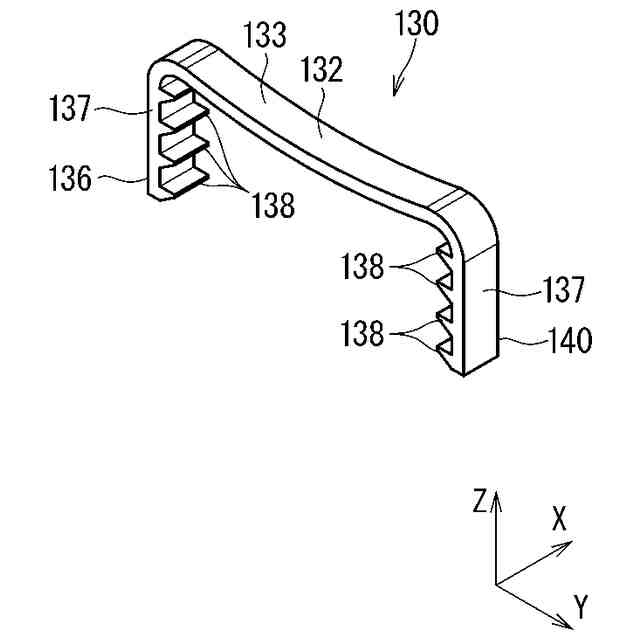

図５は実施形態２にかかる固定部材を示す斜視図である。
図６は実施形態２にかかる固定部材の別の取付例を示す断面図である。
図７は実施形態３にかかる固定部材及びその取付構造を示す断面図である。
図８は実施形態３にかかる固定部材を示す斜視図である。
図９は実施形態４にかかる固定部材及びその取付構造を示す断面図である。
図１０は実施形態４にかかる固定部材を示す斜視図である。
図１１は実施形態５にかかる固定部材及びその取付構造を示す断面図である。
図１２は実施形態５にかかる固定部材を示す斜視図である。
図１３は実施形態５にかかる固定部材を示す底面図である。
図１４は実施形態５にかかる固定部材の変形例を示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示の固定部材は、次の通りである。
（【００１１】以降は省略されています）
