公開番号2025150473
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051356
出願日2024-03-27
発明の名称プロテクタ
出願人住友電装株式会社,本田技研工業株式会社
代理人個人,個人,個人,個人
主分類H02G 3/04 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】プロテクタ本体への別体クリップの固定強度を高めることを目的とする。
【解決手段】プロテクタ10は、ワイヤハーネスWHを収容する収容部22を含むプロテクタ本体20と、車体に固定されるクリップ部42を含み、前記プロテクタ本体20とは別体に設けられた別体クリップ40と、を備える。前記別体クリップ40は、挿入方向に沿って前記プロテクタ本体20に挿入される。前記プロテクタ本体20の一部と前記別体クリップ40の一部とが、前記プロテクタ本体20と前記別体クリップ40とを固定するロック部をなしている。前記ロック部は、第1ロック部R1と、前記挿入方向に沿って前記第1ロック部R1に対して離れた位置にある第2ロック部R2とを含む。
【選択図】図2
特許請求の範囲【請求項１】
ワイヤハーネスを収容する収容部を含むプロテクタ本体と、
車体に固定されるクリップ部を含み、前記プロテクタ本体とは別体に設けられた別体クリップと、
を備え、
前記別体クリップは、挿入方向に沿って前記プロテクタ本体に挿入されており、
前記プロテクタ本体の一部と前記別体クリップの一部とが、前記プロテクタ本体と前記別体クリップとを固定するロック部をなしており、
前記ロック部は、第１ロック部と、前記挿入方向に沿って前記第１ロック部に対して離れた位置にある第２ロック部とを含む、プロテクタ。
続きを表示（約 990 文字）【請求項２】
請求項１に記載のプロテクタであって、
前記第２ロック部は、前記プロテクタ本体に設けられた弾性片と、前記別体クリップに設けられた係止受部とを有し、
前記弾性片は、前記別体クリップの挿入時に撓むと共に、挿入後に弾性復帰して前記係止受部に係止し、
前記別体クリップの後端部が前記係止受部とされている、プロテクタ。
【請求項３】
請求項２に記載のプロテクタであって、
前記弾性片は、前記別体クリップの挿入時に、前記弾性片の外向き面を乗り越える前記別体クリップからの力を受けて前記外向き面とは反対側の内向き面のある側に向けて撓み、
前記弾性片の先端面は、前記弾性片が前記後端部に係止した状態で、前記後端部と接する部分から前記内向き面に行くにつれて前記後端部から離れる傾斜面状に形成されている、プロテクタ。
【請求項４】
請求項１から請求項３のいずれか１項に記載のプロテクタであって、
前記第２ロック部は、前記挿入方向と直交する方向に沿って前記第１ロック部の両側に設けられている、プロテクタ。
【請求項５】
請求項４に記載のプロテクタであって、
前記第１ロック部は、前記プロテクタ本体に設けられた第１突起と、前記別体クリップに設けられて前記第１突起と係止する第２突起とを有し、
前記プロテクタ本体は、前記第１突起の基端を支持する第１支持部と、前記第１支持部のうち前記挿入方向に沿った両端を支持する第２支持部とを有する、プロテクタ。
【請求項６】
請求項４に記載のプロテクタであって、
前記別体クリップは、前記プロテクタ本体に挿入される挿入部と、前記挿入部の後部から両側に突出する突出部とを有し、
前記挿入方向において、前記突出部の前方に前記プロテクタ本体のうち前記挿入部を囲う壁が位置すると共に、前記突出部の後方に前記プロテクタ本体のうち前記第２ロック部をなす部分が位置する、プロテクタ。
【請求項７】
請求項１から請求項３のいずれか１項に記載のプロテクタであって、
前記プロテクタ本体は、前記第２ロック部が設けられる第１領域と、前記第１領域の外側の第２領域とを仕切る仕切壁部を含む、プロテクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プロテクタに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は、プロテクタ本体と、プロテクタ本体とは別体に設けられてプロテクタ本体に固定された別体クリップとを備えるプロテクタを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１１０６１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
プロテクタ本体への別体クリップの固定強度を高めることが望まれている。
【０００５】
そこで、プロテクタ本体への別体クリップの固定強度を高めることを目的とする。
【課題を解決するための手段】
【０００６】
本開示のプロテクタは、ワイヤハーネスを収容する収容部を含むプロテクタ本体と、車体に固定されるクリップ部を含み、前記プロテクタ本体とは別体に設けられた別体クリップと、を備え、前記別体クリップは、挿入方向に沿って前記プロテクタ本体に挿入されており、前記プロテクタ本体の一部と前記別体クリップの一部とが、前記プロテクタ本体と前記別体クリップとを固定するロック部をなしており、前記ロック部は、第１ロック部と、前記挿入方向に沿って前記第１ロック部に対して離れた位置にある第２ロック部とを含む、プロテクタである。
【発明の効果】
【０００７】
本開示によれば、プロテクタ本体への別体クリップの固定強度を高めることができる。
【図面の簡単な説明】
【０００８】

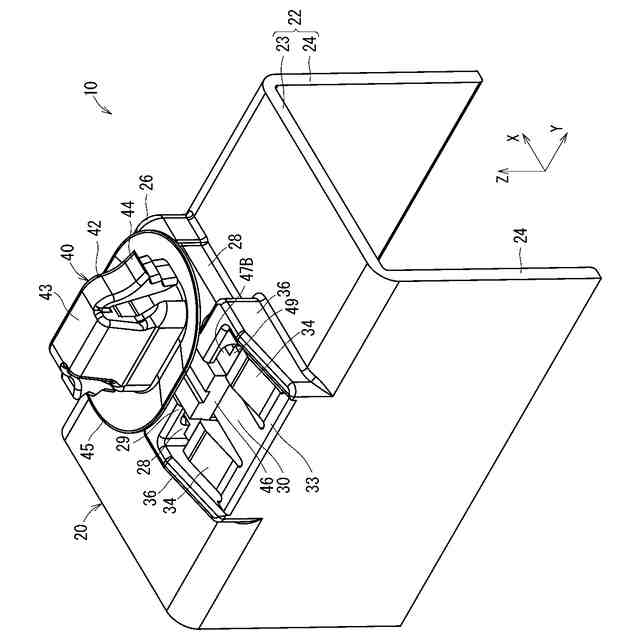

図１は実施形態１にかかるプロテクタを示す斜視図である。
図２は同プロテクタを示す分解斜視図である。
図３は同プロテクタを示す平面図である。
図４は同プロテクタを示す分解平面図である。
図５は同プロテクタを示す分解底面図である。

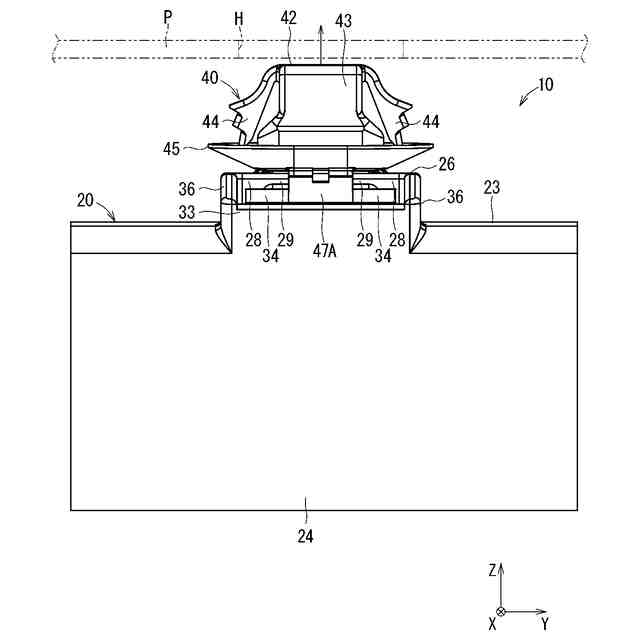

図６は同プロテクタを示す側面図である。
図７は図３のＶＩＩ－ＶＩＩ線に沿った断面図である。
図８は図３のＶＩＩＩ－ＶＩＩＩ線に沿った断面図である。

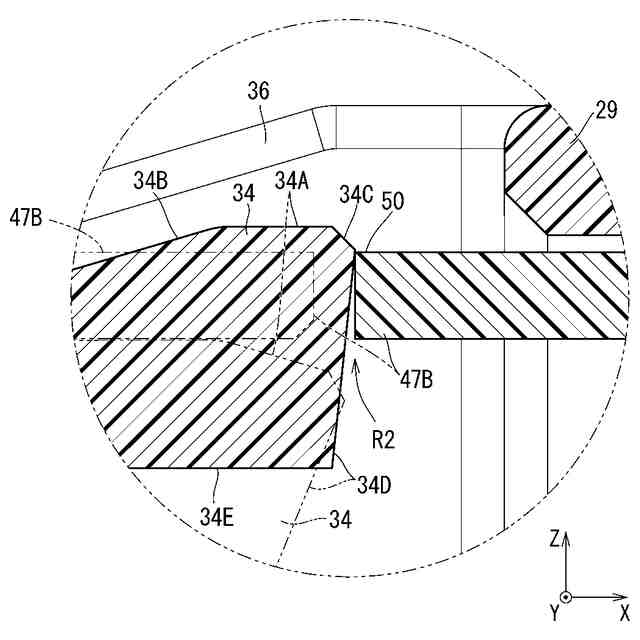

図９は図８の領域Ａの拡大図である。
図１０は別体クリップの挿入初期の状態を示す説明図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示のプロテクタは、次の通りである。
（【００１１】以降は省略されています）
