発明の名称充電コネクタ
出願人住友電装株式会社
代理人弁理士法人暁合同特許事務所
主分類H01R 13/56 20060101AFI20250903BHJP(基本的電気素子)
要約【課題】充電コネクタの大型化を避けつつ電線の振動を抑制する。
【解決手段】充電コネクタ10は、相手コネクタと第1方向D1に嵌合する充電コネクタ10であって、ハウジング20と、ハウジング20に収容される端子30と、端子30に電気的に接続される電線50と、ハウジング20に組み付けられるカバー60と、を備え、カバー60は、電線50を第1方向D1と交差する第2方向D2に導出し且つ電線50を保持する電線導出部62と、第1方向D1について電線導出部62と重畳する位置に配されるロック部65と、を備え、ハウジング20は、ロック部65と第1方向D1に係止するロック受け部27を備える。
【選択図】図1
特許請求の範囲【請求項１】
相手コネクタと第１方向に嵌合する充電コネクタであって、
ハウジングと、
前記ハウジングに収容される端子と、
前記端子に電気的に接続される電線と、
前記ハウジングに組み付けられるカバーと、を備え、
前記カバーは、前記電線を前記第１方向と交差する第２方向に導出し且つ前記電線を保持する電線導出部と、前記第１方向について前記電線導出部と重畳する位置に配されるロック部と、を備え、
前記ハウジングは、前記ロック部と前記第１方向に係止するロック受け部を備える、充電コネクタ。
続きを表示（約 430 文字）【請求項２】
前記ハウジングは、前記第１方向視で円形をなす外周面を有し且つ前記端子が内部に配されるハウジング本体を備え、
前記カバーは、前記第１方向視で円形をなす内周面を有し且つ前記ハウジング本体の外側に配される筒状部を備え、
前記ロック部は、前記筒状部から前記第１方向に延びる第１部分と、前記第１部分の先端部から前記第１方向及び前記第２方向の双方に直交する第３方向に延びる第２部分と、を備え、
前記ロック受け部は、前記ハウジング本体の前記外周面から突出している、請求項１に記載の充電コネクタ。
【請求項３】
前記ハウジング本体と前記筒状部との間に配される環状のシール部材をさらに備える、請求項２に記載の充電コネクタ。
【請求項４】
前記ロック部は前記ロック受け部と前記第１方向及び前記第２方向の双方に直交する第３方向に係止する、請求項１から請求項３のいずれか一項に記載の充電コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、充電コネクタに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
車両に搭載される充電コネクタとして、従来、特開２０２３－１９４９３号公報（下記特許文献１）に記載のものが知られている。特許文献１に記載の充電コネクタは、パワー端子と、パワー端子を収容可能なハウジング本体と、パワー端子の端部に接続される中継端子と、中継端子を介してパワー端子に電気的に接続され、パワー端子に対して交差する方向に延出する電力線と、電力線を中継端子から離れた位置で保持する電力線保持部と、を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１９４９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の構成では、電力線保持部が設けられることにより、電力線の振動が抑制される。しかしながら、電力線保持部を設けると、充電コネクタの体格が大きくなるため、充電コネクタの配索スペースの制約等によっては、上記の構成を採用できない場合がありうる。
【０００５】
本開示は上記のような事情に基づいて完成されたものであって、充電コネクタの大型化を避けつつ電線の振動を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の充電コネクタは、相手コネクタと第１方向に嵌合する充電コネクタであって、ハウジングと、前記ハウジングに収容される端子と、前記端子に電気的に接続される電線と、前記ハウジングに組み付けられるカバーと、を備え、前記カバーは、前記電線を前記第１方向と交差する第２方向に導出し且つ前記電線を保持する電線導出部と、前記第１方向について前記電線導出部と重畳する位置に配されるロック部と、を備え、前記ハウジングは、前記ロック部と前記第１方向に係止するロック受け部を備える、充電コネクタである。
【発明の効果】
【０００７】
本開示によれば、充電コネクタの大型化を避けつつ電線の振動を抑制することができる。
【図面の簡単な説明】
【０００８】

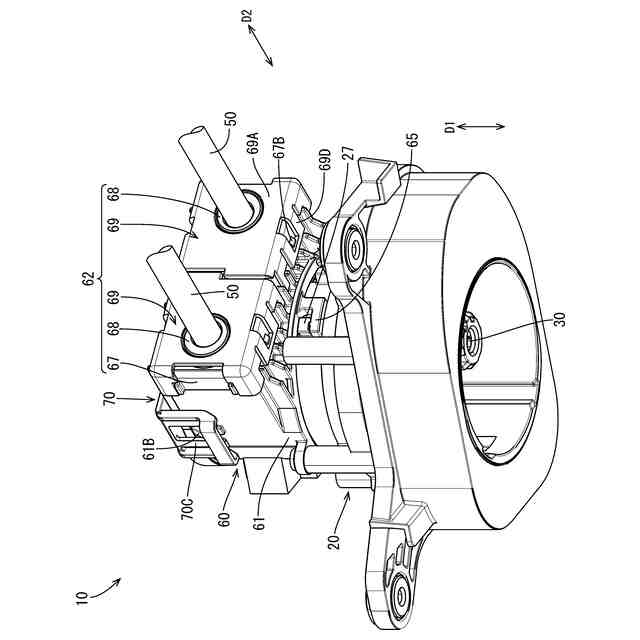

図１は、実施形態にかかる充電コネクタの斜視図である。

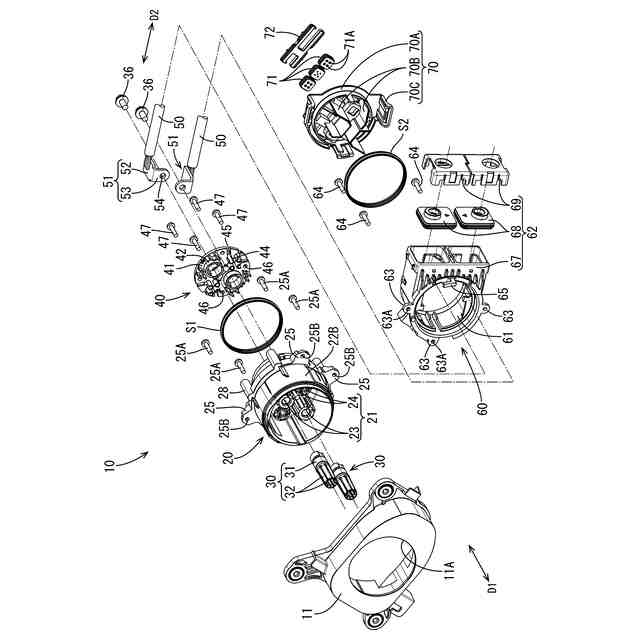

図２は、充電コネクタの分解斜視図である。

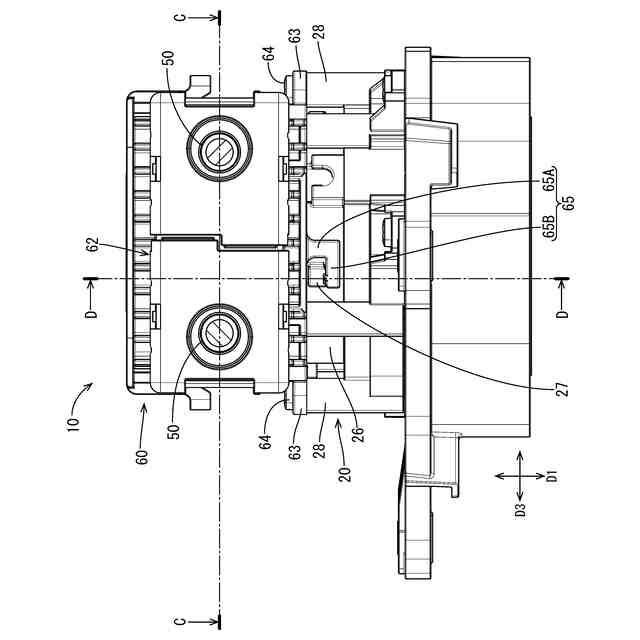

図３は、充電コネクタの背面図である。

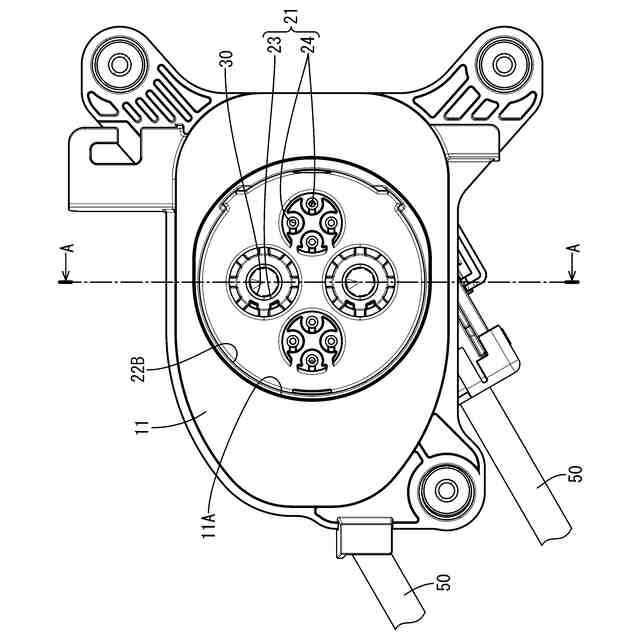

図４は、充電コネクタの正面図である。
図５は、図４のＡ－Ａ断面図である。

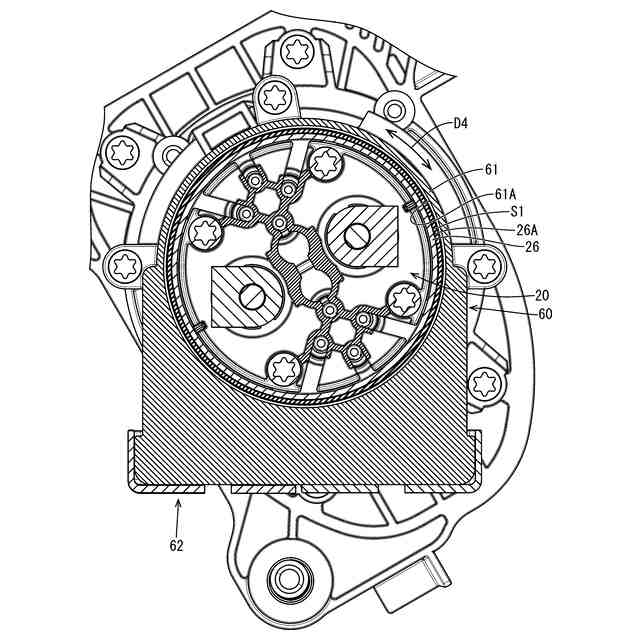

図６は、図５のＢ－Ｂ断面図である。

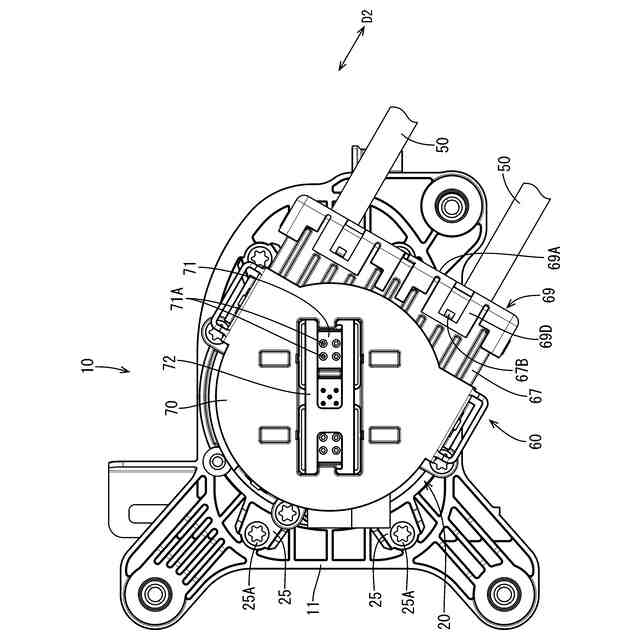

図７は、第２方向から充電コネクタを見た図である。

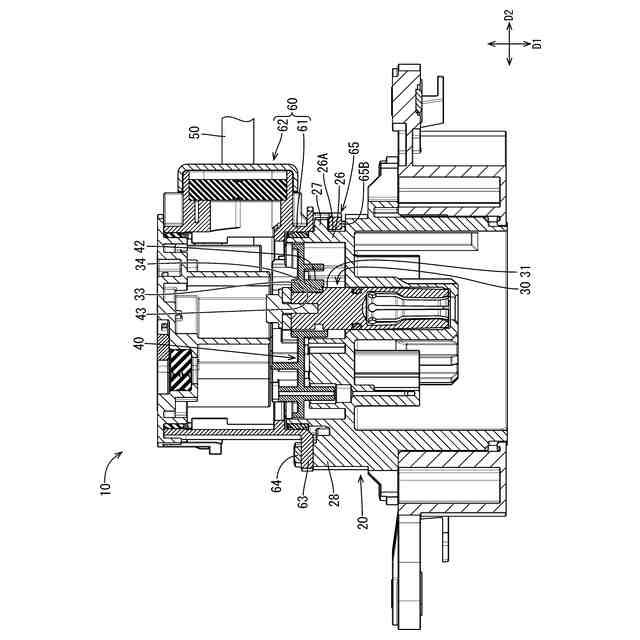

図８は、図７のＣ－Ｃ断面図である。

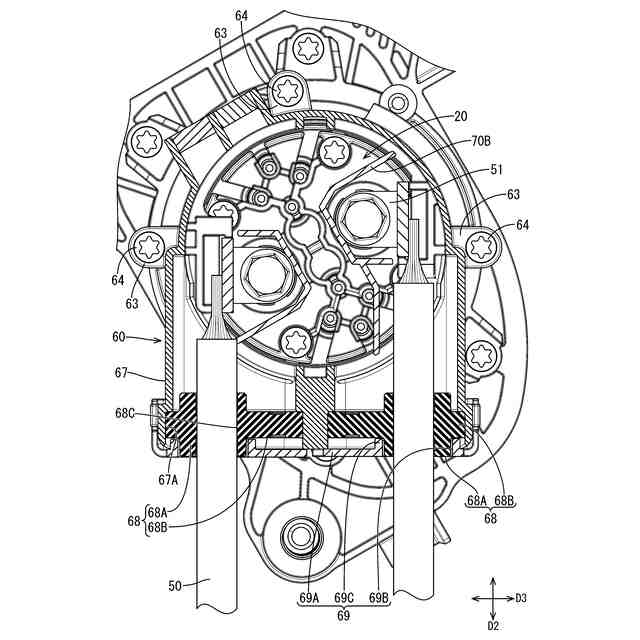

図９は、図７のＤ－Ｄ断面図である。
図１０は、ハウジングへのカバーの組み付けについて説明する説明図である。
図１１は、図７の拡大図であって、ロック部及びロック受け部について示す図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列挙して説明する。
［１］本開示の充電コネクタは、相手コネクタと第１方向に嵌合する充電コネクタであって、ハウジングと、前記ハウジングに収容される端子と、前記端子に電気的に接続される電線と、前記ハウジングに組み付けられるカバーと、を備え、前記カバーは、前記電線を前記第１方向と交差する第２方向に導出し且つ前記電線を保持する電線導出部と、前記第１方向について前記電線導出部と重畳する位置に配されるロック部と、を備え、前記ハウジングは、前記ロック部と前記第１方向に係止するロック受け部を備える。
【００１０】
このような構成によると、カバーのロック部とハウジングのロック受け部とが第１方向に係止することにより、ハウジングに対してカバーががたつくことが抑制される。よって、カバーが備える電線導出部の変位が抑制されることで、ハウジングに対する電線の振動が抑制される。また、ロック部は第１方向について電線導出部と重畳する位置に配されているから、充電コネクタの大型化を抑制することができる。
