公開番号2025163453
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066724
出願日2024-04-17
発明の名称端子金具、及びコネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 12/91 20110101AFI20251022BHJP(基本的電気素子)
要約【課題】フローティング構造を実現しつつ、取り扱い易い端子金具、及びコネクタを提供する。
【解決手段】端子金具11は、角筒状をなして相手側端子と接続する端子接続部11Aと、回路基板Sに接続される基板接続部11Eと、端子接続部11Aと基板接続部11Eの間に設けられて基板接続部11Eと端子接続部11Aとの相対変位を許容する変位許容部11Dと、変位許容部11Dとは別の部位であって端子接続部11Aの後方に設けられて後方から把持可能な把持部11Cと、を有する。
【選択図】図2
特許請求の範囲【請求項１】
角筒状をなして相手側端子と接続する端子接続部と、
回路基板に接続される基板接続部と、
前記端子接続部と前記基板接続部の間に設けられて前記基板接続部と前記端子接続部との相対変位を許容する変位許容部と、
前記変位許容部とは別の部位であって前記端子接続部の後方に設けられて後方から把持可能な把持部と、を有する、端子金具。
続きを表示（約 540 文字）【請求項２】
前記把持部は、後向きに片持ち状に延びている、請求項１に記載の端子金具。
【請求項３】
前記端子接続部を形成する壁部のうちの隣接する第１壁部及び第２壁部の後端に連なるＬ字状をなして後向きに延びる剛性部を有し、
前記把持部は、前記剛性部の後端に連なって設けられている、請求項２に記載の端子金具。
【請求項４】
前記変位許容部は、前後方向に延びて弾性変形可能な第１弾性部及び第２弾性部を具備し、
前記第１弾性部の後端部は、前記剛性部の後端部に連なり、
前記第２弾性部の後端部は、前記基板接続部側に連なり、
前記第１弾性部及び前記第２弾性部の前端部同士は、連結している、請求項３に記載の端子金具。
【請求項５】
前方から見た正面視において、前記剛性部及び前記第１弾性部は、前記端子接続部の外形の輪郭の範囲内に配置されている、請求項４に記載の端子金具。
【請求項６】
請求項１から請求項５のいずれか一項に記載の端子金具と、
前記端子接続部を収容するキャビティを複数有する内側ハウジングと、
前記基板接続部が連結する外側ハウジングと、
を備える、コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端子金具、及びコネクタに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、複数の端子が弾性的に変形することによって可動ハウジングを前後方向及び左右方向に変位（すなわち、フローティング）させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１７８８９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の端子は、可動ハウジングに対して可動側被保持部を圧入する構成である。可動側被保持部の後端には、中間部が連なっている。このため、端子を可動ハウジングに圧入する際、可動側被保持部を後方から把持することが困難であり、端子の取り扱いが難しい。
【０００５】
本開示のコネクタは、上記のような事情に基づいて完成されたものであって、フローティング構造を実現しつつ、取り扱い易い端子金具、及びコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
第１の開示の端子金具は、
角筒状をなして相手側端子と接続する端子接続部と、
回路基板に接続される基板接続部と、
前記端子接続部と前記基板接続部の間に設けられて前記基板接続部と前記端子接続部との相対変位を許容する変位許容部と、
前記変位許容部とは別の部位であって前記端子接続部の後方に設けられて後方から把持可能な把持部と、を有する。
【０００７】
第２の開示のコネクタは、
第１の開示の端子金具と、
前記端子接続部を収容するキャビティを複数有する内側ハウジングと、
前記基板接続部が連結する外側ハウジングと、
を備える。
【発明の効果】
【０００８】
本開示によれば、フローティング構造を実現しつつ、取り扱い易い端子金具、及びコネクタを提供することができる。
【図面の簡単な説明】
【０００９】
図１は、実施形態１のコネクタを示す分解斜視図である。

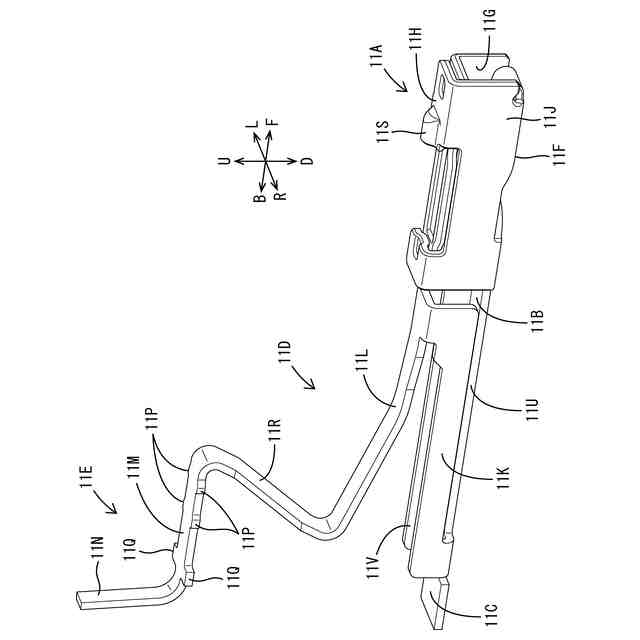

図２は、端子金具を斜め上方から見た斜視図である。

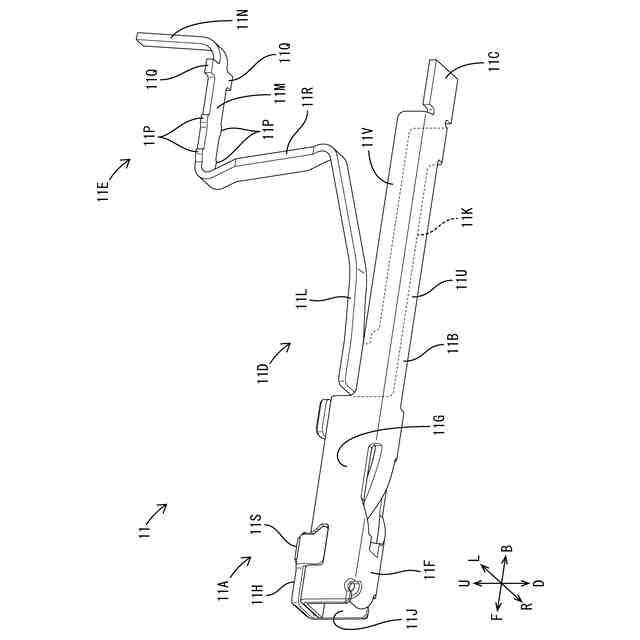

図３は、端子金具を斜め下方から見た斜視図である。

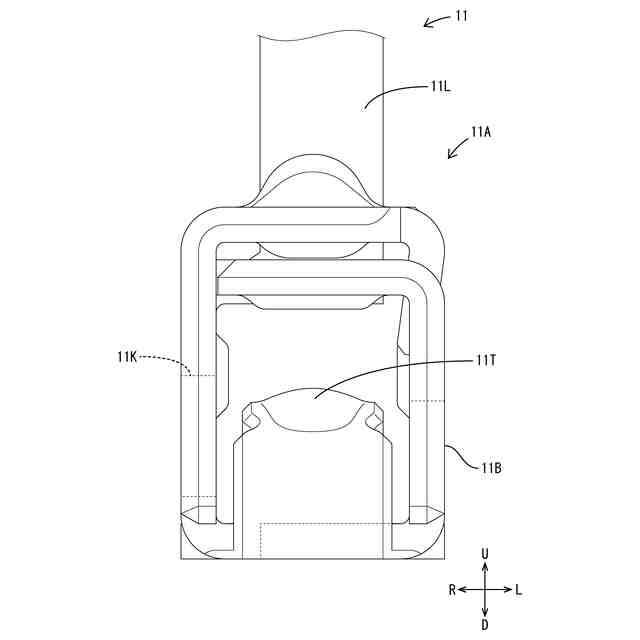

図４は、端子金具の端子接続部を正面から見た正面図である。
図５は、端子金具がキャリアにつながり展開された状態、及び曲げ加工が終了しキャリアにつながった端子金具を示す斜視図である。
図６は、内側ハウジングを示す斜視図である。
図７は、外側ハウジングを示す斜視図である。
図８は、コネクタを左右方向及び前後方向に沿って切断した側断面図である。
図９は、コネクタを上下方向及び前後方向に沿って切断した側断面図である。
図１０は、内側ハウジングが外側ハウジングに対して左右方向に変位した状態を示す、部分拡大側断面図である。
図１１は、内側ハウジングが外側ハウジングに対して上下方向に変位した状態を示す、部分拡大側断面図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（１）角筒状をなして相手側端子と接続する端子接続部と、
回路基板に接続される基板接続部と、
前記端子接続部と前記基板接続部の間に設けられて前記基板接続部と前記端子接続部との相対変位を許容する変位許容部と、
前記変位許容部とは別の部位であって前記端子接続部の後方に設けられて後方から把持可能な把持部と、を有する、端子金具。
（【００１１】以降は省略されています）
