公開番号2025150886
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052039
出願日2024-03-27
発明の名称コネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01R 13/405 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】小型化できるコネクタを提供する。
【解決手段】コネクタ10は、1以上の端子20と、端子20を保持するハウジング30と、端子20とハウジング30との間に介在する接着剤40と、を備える。端子20は、第1軸線Xに沿って延びる第1端子部21と、第1軸線Xに沿って延びる第2端子部22と、第1端子部21と第2端子部22とを連結するとともに第1軸線Xと交差する第2軸線Yに沿って延びる連結部23と、を有する。第1端子部21と第2端子部22とは、連結部23を基点に互いに反対方向に延びている。連結部23は、ハウジング30に埋設されている。接着剤40は、連結部23の外周面を被覆するとともに第2軸線Yに沿って延びるように形成されている。
【選択図】図3
特許請求の範囲【請求項１】
１以上の端子と、
前記端子を保持するハウジングと、
前記端子と前記ハウジングとの間に介在する接着剤と、を備え、
前記端子は、
第１軸線に沿って延びる第１端子部と、
前記第１軸線に沿って延びる第２端子部と、
前記第１端子部と前記第２端子部とを連結するとともに前記第１軸線と交差する第２軸線に沿って延びる連結部と、を有し、
前記第１端子部と前記第２端子部とは、前記連結部を基点に互いに反対方向に延びており、
前記連結部は、前記ハウジングに埋設されており、
前記接着剤は、前記連結部の外周面を被覆するとともに前記第２軸線に沿って延びるように形成されている、コネクタ。
続きを表示（約 880 文字）【請求項２】
前記ハウジングは、
前記連結部を内蔵するとともに前記端子を保持する保持部と、
前記ハウジングを取付対象に固定するための固定部と、を有し、
前記保持部は、前記取付対象が有する取付孔に挿入される部分であり、
前記固定部は、前記保持部のうち前記第１軸線に沿った一方向である第１方向の端面から前記第１方向に向かって突出するとともに前記保持部の外周面よりも外方に突出するように形成されている、請求項１に記載のコネクタ。
【請求項３】
前記第１端子部は、前記保持部のうち前記第１方向の端面から前記第１方向に向かって突出するように形成されており、
前記第１端子部は、第１相手端子と接続される部分であり、
前記ハウジングは、前記保持部のうち前記第１方向の端面と前記固定部のうち前記第１方向の端面とによって形成された凹部を有し、
前記第１端子部と前記第１相手端子との接続部分の一部は、前記凹部の内部に配置される、請求項２に記載のコネクタ。
【請求項４】
前記第１端子部は、前記連結部から前記第１軸線に沿った一方向である第１方向に向かって延びており、
前記連結部は、前記第１端子部のうち前記第１方向の反対方向である第１反対方向の端部から前記第２軸線に沿った一方向である第２方向に向かって延びており、
前記第２端子部は、前記連結部のうち前記第２方向の端部から前記第１反対方向に向かって延びている、請求項１に記載のコネクタ。
【請求項５】
前記第１端子部は、平板状に形成されており、
前記第１端子部は、前記第１端子部が内部に挿入される筒状の雌端子である第１相手端子と接続される部分である、請求項１に記載のコネクタ。
【請求項６】
前記第１端子部は、筒状の雌端子部を有し、
前記雌端子部は、前記第２軸線において、前記連結部から離れる方向に向かって突出するように形成されている、請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、電気機器に取り付けられるコネクタとしては、電気機器のケース内外を電気接続する中継コネクタ機能を有する端子台が知られている。端子台としては、樹脂材よりなるハウジングと、ハウジングに埋設される埋設部を有する板状の端子と、埋設部とハウジングとの間に介在される接着剤とを備えたものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１２２１６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記コネクタでは、小型化が望まれている。
本開示の目的は、小型化できるコネクタを提供することにある。
【課題を解決するための手段】
【０００５】
本開示のコネクタは、１以上の端子と、前記端子を保持するハウジングと、前記端子と前記ハウジングとの間に介在する接着剤と、を備え、前記端子は、第１軸線に沿って延びる第１端子部と、前記第１軸線に沿って延びる第２端子部と、前記第１端子部と前記第２端子部とを連結するとともに前記第１軸線と交差する第２軸線に沿って延びる連結部と、を有し、前記第１端子部と前記第２端子部とは、前記連結部を基点に互いに反対方向に延びており、前記連結部は、前記ハウジングに埋設されており、前記接着剤は、前記連結部の外周面を被覆するとともに前記第２軸線に沿って延びるように形成されている。
【発明の効果】
【０００６】
本開示のコネクタによれば、小型化できるという効果を奏する。
【図面の簡単な説明】
【０００７】
図１は、一実施形態のコネクタを示す斜視図である。
図２は、一実施形態のコネクタを示す正面図である。

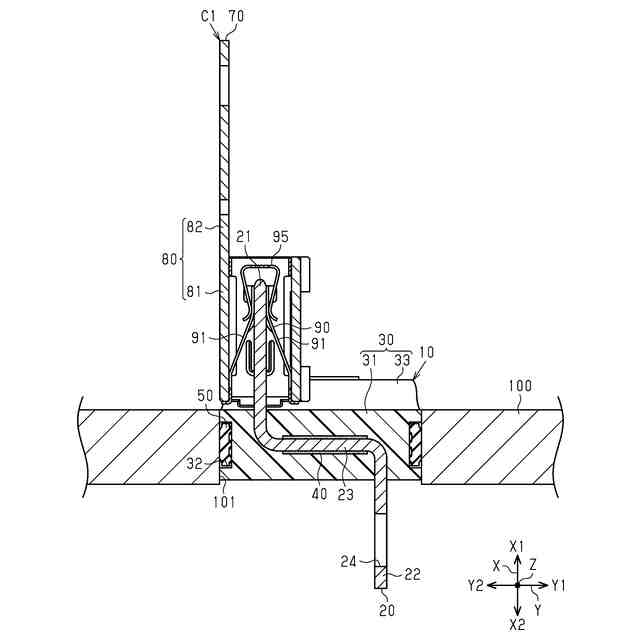

図３は、一実施形態のコネクタを示す断面図（図２における３－３線断面図）である。

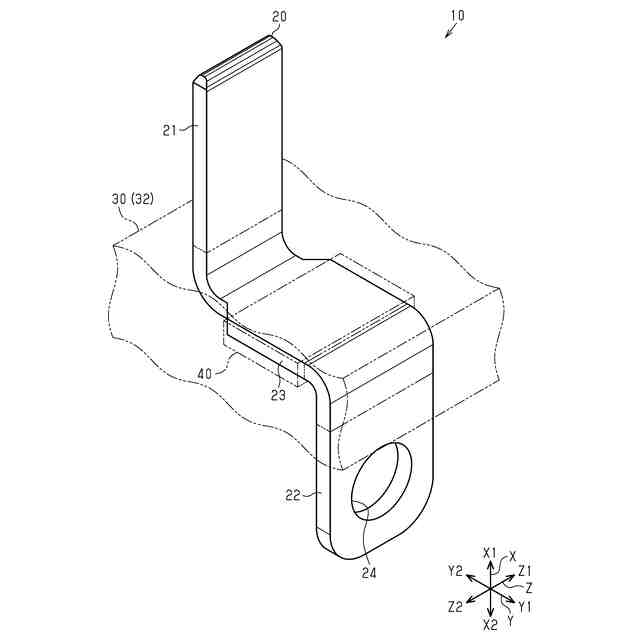

図４は、一実施形態のコネクタの一部を示す斜視図である。

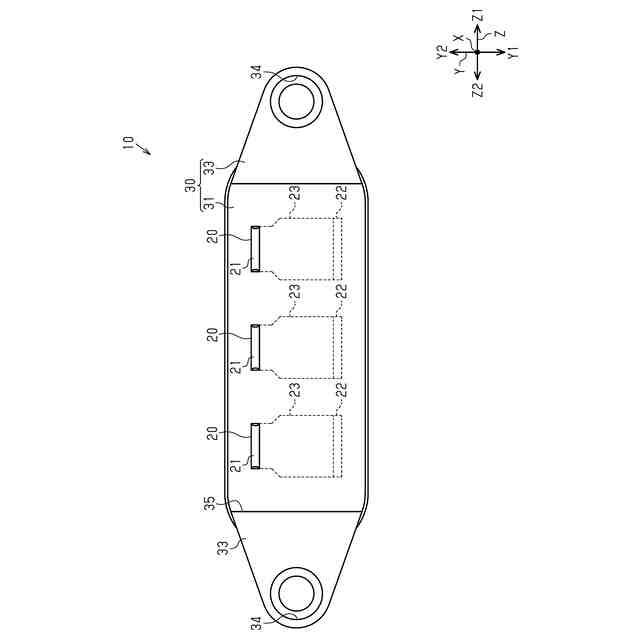

図５は、一実施形態のコネクタを示す平面図である。
図６は、変更例のコネクタを示す平面図である。
図７は、変更例のコネクタを示す断面図である。
図８は、変更例のコネクタを示す正面図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示のコネクタは、１以上の端子と、前記端子を保持するハウジングと、前記端子と前記ハウジングとの間に介在する接着剤と、を備え、前記端子は、第１軸線に沿って延びる第１端子部と、前記第１軸線に沿って延びる第２端子部と、前記第１端子部と前記第２端子部とを連結するとともに前記第１軸線と交差する第２軸線に沿って延びる連結部と、を有し、前記第１端子部と前記第２端子部とは、前記連結部を基点に互いに反対方向に延びており、前記連結部は、前記ハウジングに埋設されており、前記接着剤は、前記連結部の外周面を被覆するとともに前記第２軸線に沿って延びるように形成されている。
【０００９】
この構成によれば、端子のうちハウジングに埋設される部分である連結部が、第１端子部が延びる第１軸線と交差する第２軸線に沿って延びるように形成される。さらに、接着剤が、連結部とハウジングとの間に介在して設けられるとともに第２軸線に沿って延びるように形成される。このため、第１端子部が延びる第１軸線に沿った方向、つまり相手コネクタとの嵌合方向に沿って連結部が延びる従来構成に比べて、相手コネクタとの嵌合方向におけるコネクタのサイズを小型化できる。
【００１０】
［２］上記［１］において、前記ハウジングは、前記連結部を内蔵するとともに前記端子を保持する保持部と、前記ハウジングを取付対象に固定するための固定部と、を有し、前記保持部は、前記取付対象が有する取付孔に挿入される部分であり、前記固定部は、前記保持部のうち前記第１軸線に沿った一方向である第１方向の端面から前記第１方向に向かって突出するとともに前記保持部の外周面よりも外方に突出するように形成されていてもよい。
（【００１１】以降は省略されています）
