公開番号2025156853
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059575
出願日2024-04-02
発明の名称電気接続箱、及び電気接続箱の製造方法
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H02G 3/16 20060101AFI20251007BHJP(電力の発電,変換,配電)
要約【課題】放熱性及び沿面距離を確保しつつ大型化を抑制可能とした電気接続箱を提供すること。
【解決手段】電気接続箱10は、貫通孔23が設けられた底部21を有する下側ケース20と、下側ケース20に組み付けられる上側ケース30と、下側ケース20及び上側ケース30の内部に収容されるリレー40と、リレー40に接続されるバスバー60と、貫通孔23を塞ぐように底部21上に配置されつつ、上面がバスバー60に接触される絶縁フィルム70と、絶縁フィルム70に接触されつつ貫通孔23を貫通するように設けられ、外部冷却部材90に接触される放熱シート80とを備える。絶縁フィルム70は、絶縁フィルム70の縁部71から貫通孔23の開口端23aまで底部21上に配置されることでバスバー60と外部冷却部材90との間の沿面距離の一部を構成する沿面距離構成部73を有する。
【選択図】図2
特許請求の範囲【請求項１】
貫通孔が設けられた底部を有する下側ケースと、
前記下側ケースに組み付けられる上側ケースと、
前記下側ケース及び前記上側ケースの内部に収容される電気回路部品と、
前記電気回路部品に接続されるバスバーと、
前記貫通孔を塞ぐように前記底部上に配置されつつ、上面が前記バスバーに接触される絶縁フィルムと、
前記絶縁フィルムに接触されつつ前記貫通孔を貫通するように設けられ、外部冷却部材に接触される放熱シートと、を備え、
前記絶縁フィルムは、前記絶縁フィルムの縁部から前記貫通孔の開口端まで前記底部上に配置されることで前記バスバーと前記外部冷却部材との間の沿面距離の一部を構成する沿面距離構成部を有する、
電気接続箱。
続きを表示（約 650 文字）【請求項２】
前記バスバーは、前記絶縁フィルムの縁部と面一となるように前記絶縁フィルムと接触されている、
請求項１に記載の電気接続箱。
【請求項３】
前記下側ケースは、前記沿面距離構成部を含む経路を前記バスバーと前記外部冷却部材との間の沿面距離とすべく、前記絶縁フィルムの縁部と対向するように立設される壁部を有する、
請求項１に記載の電気接続箱。
【請求項４】
前記電気回路部品を複数備え、
前記底部において前記電気回路部品同士の間の位置には、固定用孔が設けられ、
前記上側ケースは、前記固定用孔を貫通して前記外部冷却部材に対して固定される固定部を有する、
請求項１に記載の電気接続箱。
【請求項５】
前記電気回路部品を複数備え、
前記絶縁フィルムは、前記電気回路部品の各々に対応した複数の部品対応部を有する、
請求項１に記載の電気接続箱。
【請求項６】
請求項１に記載の電気接続箱の製造方法であって、
前記下側ケースに対して前記絶縁フィルムを固定するフィルム固定工程と、
前記上側ケースに対して前記電気回路部品及び前記バスバーを固定する回路固定工程と、
前記フィルム固定工程及び前記回路固定工程の後、前記バスバーと前記絶縁フィルムとが接触するように、前記下側ケースと前記上側ケースとを組み付けるケース組付工程と、を備えた、
電気接続箱の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電気接続箱、及び電気接続箱の製造方法に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、電気接続箱としては、樹脂ケースと、樹脂ケースに保持されるリレー等の電気回路部品とを備えたものがある（例えば、特許文献１参照）。この電気回路部品には、バスバーが接続される。そして、バスバーは、絶縁フィルム及び放熱シートを介して車両本体におけるシャーシ等の外部冷却部材に接触されることで、放熱性が良好に確保されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－７９０９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記のような電気接続箱では、バスバーと外部冷却部材との間の沿面距離が絶縁フィルム及び放熱シートの厚さと同じであるため、バスバーと外部冷却部材との間の絶縁性を確保できない虞があった。また、例えば、単に絶縁フィルムをバスバーの下面から大きく突出させると、全体が大型化してしまう。
【０００５】
本開示の目的は、放熱性及び沿面距離を確保しつつ大型化を抑制可能とした電気接続箱、及び電気接続箱の製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
本開示の電気接続箱は、貫通孔が設けられた底部を有する下側ケースと、前記下側ケースに組み付けられる上側ケースと、前記下側ケース及び前記上側ケースの内部に収容される電気回路部品と、前記電気回路部品に接続されるバスバーと、前記貫通孔を塞ぐように前記底部上に配置されつつ、上面が前記バスバーに接触される絶縁フィルムと、前記絶縁フィルムに接触されつつ前記貫通孔を貫通するように設けられ、外部冷却部材に接触される放熱シートと、を備え、前記絶縁フィルムは、前記絶縁フィルムの縁部から前記貫通孔の開口端まで前記底部上に配置されることで前記バスバーと前記外部冷却部材との間の沿面距離の一部を構成する沿面距離構成部を有する。
【発明の効果】
【０００７】
本開示の電気接続箱、及び電気接続箱の製造方法によれば、放熱性及び沿面距離を確保しつつ大型化を抑制できる。
【図面の簡単な説明】
【０００８】
図１は、一実施形態における電気接続箱の模式断面図である。

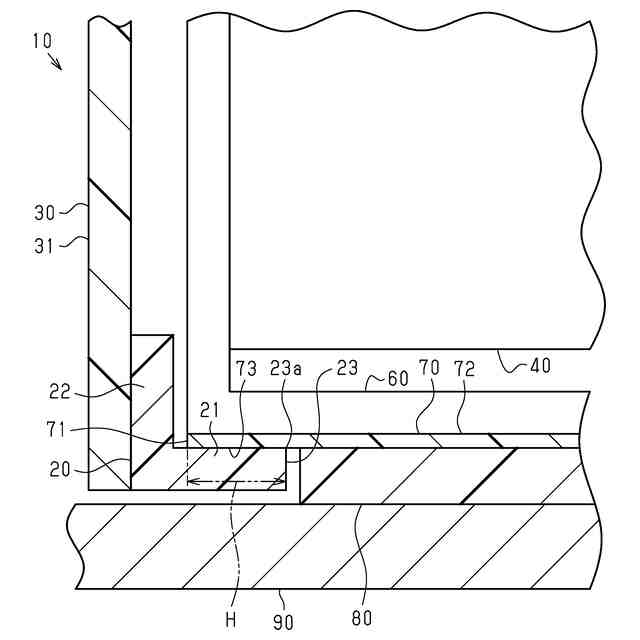

図２は、一実施形態における電気接続箱の一部拡大模式断面図である。

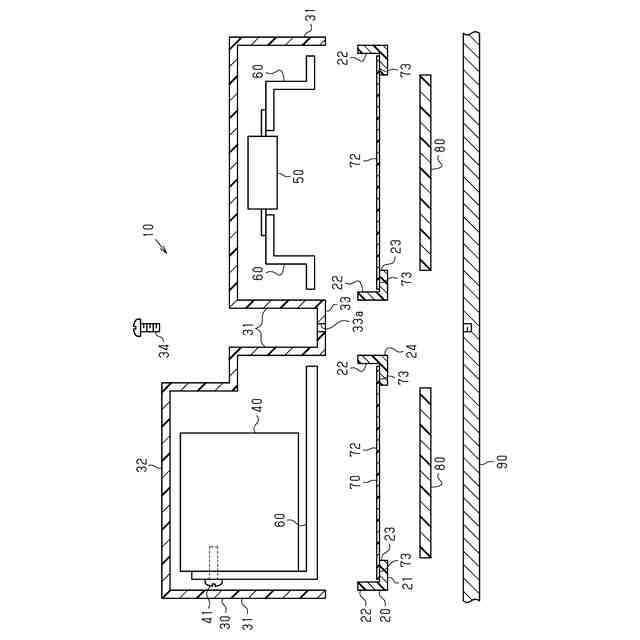

図３は、一実施形態における電気接続箱の製造方法を説明するための模式断面図である。

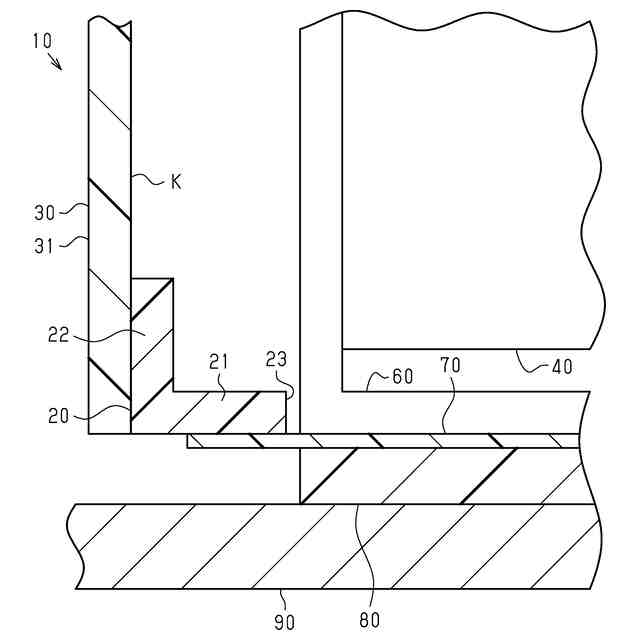

図４は、比較例における電気接続箱の一部拡大模式断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示の電気接続箱は、
［１］貫通孔が設けられた底部を有する下側ケースと、前記下側ケースに組み付けられる上側ケースと、前記下側ケース及び前記上側ケースの内部に収容される電気回路部品と、前記電気回路部品に接続されるバスバーと、前記貫通孔を塞ぐように前記底部上に配置されつつ、上面が前記バスバーに接触される絶縁フィルムと、前記絶縁フィルムに接触されつつ前記貫通孔を貫通するように設けられ、外部冷却部材に接触される放熱シートと、を備え、前記絶縁フィルムは、前記絶縁フィルムの縁部から前記貫通孔の開口端まで前記底部上に配置されることで前記バスバーと前記外部冷却部材との間の沿面距離の一部を構成する沿面距離構成部を有する。
【００１０】
同構成によれば、バスバーは、絶縁フィルム及び放熱シートを介して外部冷却部材に接触されるため、放熱性が良好に確保される。また、絶縁フィルムは、絶縁フィルムの縁部から貫通孔の開口端まで下側ケースの底部上に配置されることでバスバーと外部冷却部材との間の沿面距離の一部を構成する沿面距離構成部を有するため、沿面距離を確保しつつ大型化を抑制できる。すなわち、絶縁フィルムは、自身の縁部から貫通孔の開口端までの範囲に沿面距離構成部を有する。よって、例えば、バスバーと外部冷却部材との間に単に絶縁フィルム及び放熱シートが介在されて沿面距離が絶縁フィルム及び放熱シートの厚さと同じである構成に比べて、沿面距離を長く確保することができる。また、例えば、バスバーを貫通孔の下方に露出させつつ絶縁フィルムをバスバーの下面に貼り付ける場合では、沿面距離を確保するために、例えば、バスバーから絶縁フィルムを大きく突出させる必要が生じる。これにより、例えば、下側ケース及び上側ケースの内部に無駄な大きな空間が生じることになるとともに、電気接続箱が大型化してしまうが、これを抑えることができる。
（【００１１】以降は省略されています）
