公開番号2025151474
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052920
出願日2024-03-28
発明の名称コネクタのガイド構造
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人暁合同特許事務所
主分類H01R 13/631 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】組み立て衝撃によってハウジングが破損することなく、円滑な嵌合動作を実現する。
【解決手段】本開示のコネクタのガイド構造10は、一対のガイドピン24が形成された第1ハウジングと、一対のガイド凹部34が形成された第2ハウジングと、を備え、一対のガイドピン24が一対のガイド凹部34に受け入れられることで第1ハウジングと第2ハウジングとが正規の嵌合姿勢に案内されて嵌合するようになっており、一対のガイドピン24は、いずれも嵌合方向から見て半割状をなし、一対のガイドピン24は、嵌合方向にのびる中心軸25と、中心軸25に沿って嵌合方向にのびる割り面26と、嵌合方向の後方に向かうにつれて中心軸25から離れるように傾斜したガイド面27と、をそれぞれ有し、一対のガイドピン24は、一対のガイド面27が第1ハウジングよりも嵌合方向の前方に突出するとともに一対の割り面26が内向きに対向するように配され、一対のガイド凹部34は、第2ハウジングよりも嵌合方向の前方に突出して配されている。
【選択図】図1
特許請求の範囲【請求項１】
一対のガイドピンが形成された第１ハウジングと、
一対のガイド凹部が形成された第２ハウジングと、を備え、
前記一対のガイドピンが前記一対のガイド凹部に受け入れられることで前記第１ハウジングと前記第２ハウジングとが正規の嵌合姿勢に案内されて嵌合するようになっており、
前記一対のガイドピンは、いずれも嵌合方向から見て半割状をなし、
前記一対のガイドピンは、前記嵌合方向にのびる中心軸と、前記中心軸に沿って前記嵌合方向にのびる割り面と、前記嵌合方向の後方に向かうにつれて前記中心軸から離れるように傾斜したガイド面と、をそれぞれ有し、
前記一対のガイドピンは、一対の前記ガイド面が前記第１ハウジングよりも前記嵌合方向の前方に突出するとともに一対の前記割り面が内向きに対向するように配され、
一対の前記ガイド凹部は、前記第２ハウジングよりも前記嵌合方向の前方に突出して配されている、コネクタのガイド構造。
続きを表示（約 230 文字）【請求項２】
前記一対のガイドピンは前記第１ハウジングに一体に形成され、前記一対のガイド凹部は前記第２ハウジングに一体に形成されている、請求項１に記載のコネクタのガイド構造。
【請求項３】
前記嵌合方向から見た前記ガイド面の外縁は半円形状である、請求項１または請求項２に記載のコネクタのガイド構造。
【請求項４】
前記嵌合方向から見た前記ガイド面の外縁は半楕円形状である、請求項１または請求項２に記載のコネクタのガイド構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタのガイド構造に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
例えば、モジュール部品を車体に装着する場合、モジュール側コネクタと車体側コネクタとを嵌合して電気的接続を図る必要がある。このようなコネクタとして、特開２００５－１８３０３３号公報（下記特許文献１）に記載のコネクタが知られている。このコネクタは、レセプタクルコネクタと、プラグコネクタと、を備え、レセプタクルコネクタは、プラグコネクタが内部に嵌合するプラグコネクタ嵌合部を有している。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１８３０３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のコネクタでは、レセプタクルコネクタとプラグコネクタが嵌合する際に、プラグコネクタのハウジングがプラグコネクタ嵌合部に接触する構造となっているため、組み立て衝撃によってハウジングが破損するなどして、円滑な嵌合動作を実現できないおそれがある。
【０００５】
本開示は上記のような事情に基づいて完成されたものであって、組み立て衝撃によってハウジングが破損することなく、円滑な嵌合動作を実現することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタのガイド構造は、一対のガイドピンが形成された第１ハウジングと、一対のガイド凹部が形成された第２ハウジングと、を備え、前記一対のガイドピンが前記一対のガイド凹部に受け入れられることで前記第１ハウジングと前記第２ハウジングとが正規の嵌合姿勢に案内されて嵌合するようになっており、前記一対のガイドピンは、いずれも嵌合方向から見て半割状をなし、前記一対のガイドピンは、前記嵌合方向にのびる中心軸と、前記中心軸に沿って前記嵌合方向にのびる割り面と、前記嵌合方向の後方に向かうにつれて前記中心軸から離れるように傾斜したガイド面と、をそれぞれ有し、前記一対のガイドピンは、一対の前記ガイド面が前記第１ハウジングよりも前記嵌合方向の前方に突出するとともに一対の前記割り面が内向きに対向するように配され、一対の前記ガイド凹部は、前記第２ハウジングよりも前記嵌合方向の前方に突出して配されている、コネクタのガイド構造である。
【発明の効果】
【０００７】
本開示によれば、組み立て衝撃によってハウジングが破損することなく、コネクタの円滑な嵌合動作を実現できる。
【図面の簡単な説明】
【０００８】

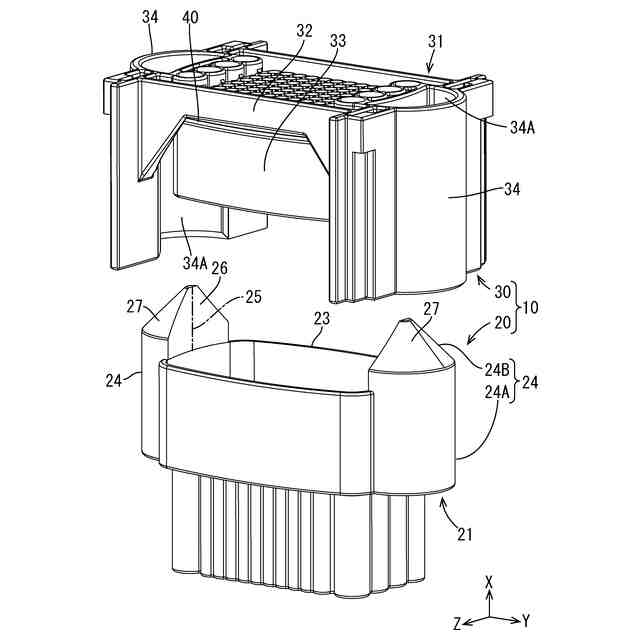

図１は、実施形態１における雄コネクタと雌コネクタが嵌合する前の状態を示した斜視図である。

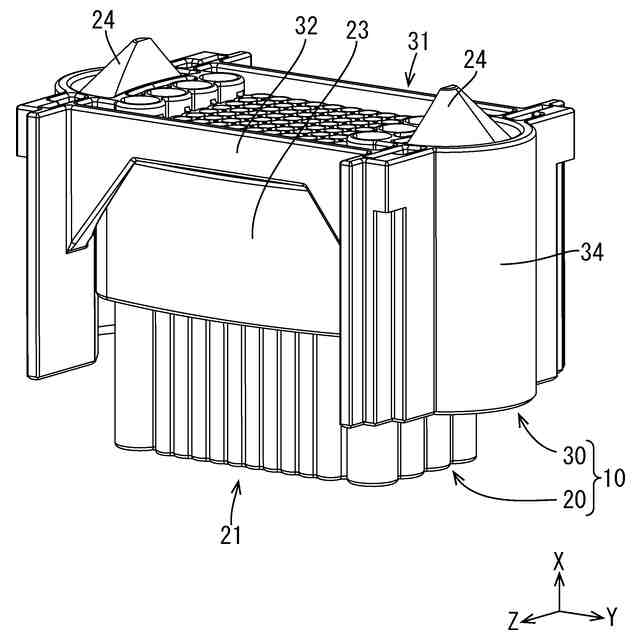

図２は、雄コネクタと雌コネクタが嵌合した後の状態を示した斜視図である。
図３は、雄コネクタと雌コネクタが嵌合した後の状態を嵌合方向に切断した断面図である。

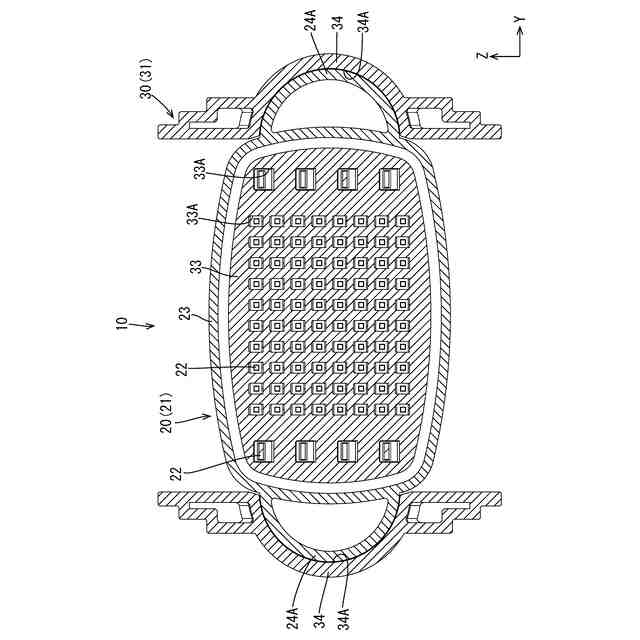

図４は、雄コネクタと雌コネクタが嵌合した後の状態を嵌合方向に直交する方向に切断した断面図である。

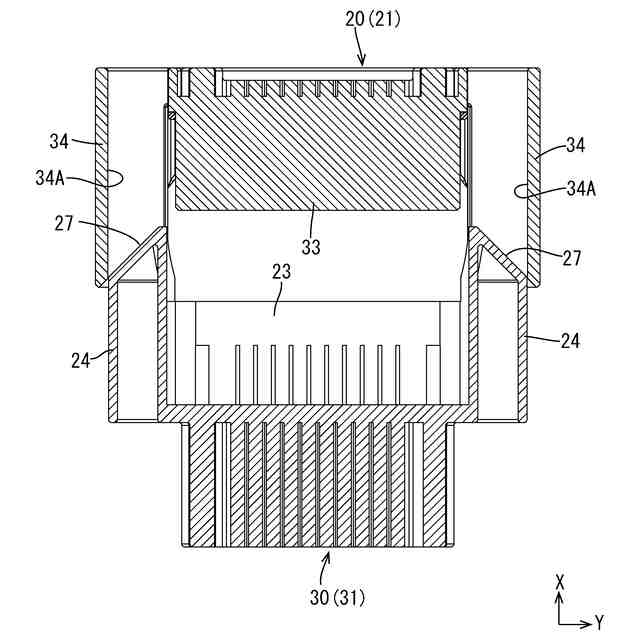

図５は、ガイドピンがガイド凹部に接触し始めた様子を示した断面図である。
図６は、ガイドピンがガイド凹部に誘い込まれる様子を示した断面図である。
図７は、ガイドピンがガイド凹部に誘い込まれて正規位置に至った様子を示した断面図である。
図８は、実施形態１の雄コネクタを嵌合方向の前方から見た正面図である。

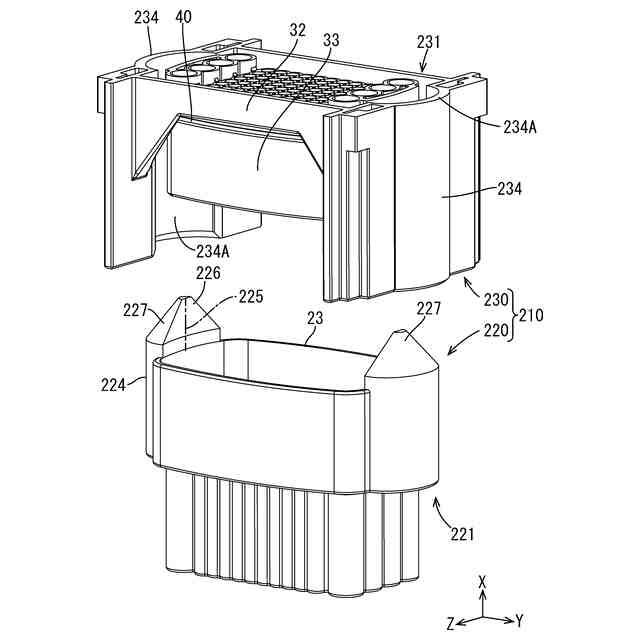

図９は、実施形態２における雄コネクタと雌コネクタが嵌合する前の状態を示した斜視図である。
図１０は、実施形態２の雄コネクタを嵌合方向の前方から見た正面図である。
図１１は、実施形態３における雄コネクタと雌コネクタが嵌合する前の状態を示した斜視図である。
図１２は、実施形態３の雌コネクタを嵌合方向の前方から見た正面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示のコネクタのガイド構造は、一対のガイドピンが形成された第１ハウジングと、一対のガイド凹部が形成された第２ハウジングと、を備え、前記一対のガイドピンが前記一対のガイド凹部に受け入れられることで前記第１ハウジングと前記第２ハウジングとが正規の嵌合姿勢に案内されて嵌合するようになっており、前記一対のガイドピンは、いずれも嵌合方向から見て半割状をなし、前記一対のガイドピンは、前記嵌合方向にのびる中心軸と、前記中心軸に沿って前記嵌合方向にのびる割り面と、前記嵌合方向の後方に向かうにつれて前記中心軸から離れるように傾斜したガイド面と、をそれぞれ有し、前記一対のガイドピンは、一対の前記ガイド面が前記第１ハウジングよりも前記嵌合方向の前方に突出するとともに一対の前記割り面が内向きに対向するように配され、一対の前記ガイド凹部は、前記第２ハウジングよりも前記嵌合方向の前方に突出して配されている。
【００１０】
ガイドピンが半割状をなしているため、ガイドピンが半割状でない場合に比べて、対をなすガイドピンが並ぶ方向において全体構造を小型化できる。半割状でないガイドピン（すなわちガイド面が全周にわたって形成されているガイドピン）の場合、実質的にガイド機能を発揮する部分はガイド面の一部（例えば半分）であり、ガイドピンを半割状にしても、ガイド機能が失われることはない。
（【００１１】以降は省略されています）
