公開番号2025145728
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046056
出願日2024-03-22
発明の名称電極
出願人日本特殊陶業株式会社
代理人個人,個人
主分類H01T 13/39 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】電極において、放電電圧のばらつきを小さくする技術を提供する。
【解決手段】電極は、3種以上7種以下の金属元素を含む合金からなり、合金に含まれる金属元素のうち、モル数が大きい上位3つの金属元素を大きい順に、第1金属元素、第2金属元素、第3金属元素とすると、第2金属元素のモル数は、第1金属元素のモル数の0.8倍以上1.0倍以下であり、第3金属元素のモル数は、第1金属元素のモル数の0.5倍以上1.0倍以下である。
【選択図】図2
特許請求の範囲【請求項１】
電極であって、
３種以上７種以下の金属元素を含む合金からなり、
前記合金に含まれる前記金属元素のうち、モル数が大きい上位３つの金属元素を大きい順に、第１金属元素、第２金属元素、第３金属元素とすると、
前記第２金属元素のモル数は、前記第１金属元素のモル数の０．８倍以上１．０倍以下であり、
前記第３金属元素のモル数は、前記第１金属元素のモル数の０．５倍以上１．０倍以下であることを特徴とする、
電極。
続きを表示（約 630 文字）【請求項２】
請求項１に記載の電極であって、
前記合金は、４種以上６種以下の金属元素を含むことを特徴とする。
電極。
【請求項３】
請求項２に記載の電極であって、
前記第１金属元素と前記第２金属元素と前記第３金属元素とのそれぞれは、チタン、ジルコニウム、ニオブ、ハフニウム、タンタル、バナジウム、クロム、鉄のうちのいずれかであることを特徴とする、
電極。
【請求項４】
請求項２または請求項３に記載の電極であって、
前記第１金属元素、前記第２金属元素、前記第３金属元素のうちのいずれか１つの金属元素は、チタン、ニオブ、または、ハフニウムであることを特徴とする、
電極。
【請求項５】
請求項１または請求項２に記載の電極であって、
前記金属元素は、チタン、ジルコニウム、ニオブ、ハフニウム、タンタル、バナジウム、クロムのうちのいずれかであることを特徴とする、
電極。
【請求項６】
請求項１または請求項２に記載の電極であって、
前記合金は、結晶相が単相であることを特徴とする、
電極。
【請求項７】
請求項１または請求項２に記載の電極であって、

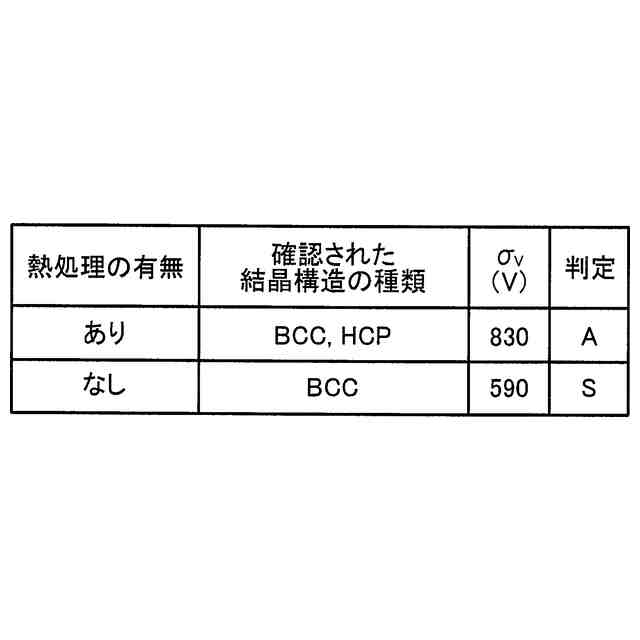

前記合金は、組成が異なる複数の結晶相を有しており、
前記複数の結晶相は、互いに同じ結晶構造であることを特徴とする、
電極。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電極に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、放電用の電極が知られている（例えば、特許文献１，２）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－０６９８２６号公報
特開平９－２９１３２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のような先行技術によっても、電極において、放電電圧のばらつきを小さくする技術については、なお、改善の余地があった。
【０００５】
本発明は、電極において、放電電圧のばらつきを小さくする技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上述の課題の少なくとも一部を解決するためになされたものであり、以下の形態として実現することが可能である。
【０００７】
（１）本発明の一形態によれば、電極が提供される。この電極は、３種以上７種以下の金属元素を含む合金からなり、前記合金に含まれる前記金属元素のうち、モル数が大きい上位３つの金属元素を大きい順に、第１金属元素、第２金属元素、第３金属元素とすると、前記第２金属元素のモル数は、前記第１金属元素のモル数の０．８倍以上１．０倍以下であり、前記第３金属元素のモル数は、前記第１金属元素のモル数の０．５倍以上１．０倍以下である。
【０００８】
この構成によれば、電極を形成する合金に含まれる３種以上７種以下の金属元素について、モル数が大きい上位３つの金属元素を大きい順に、第１金属元素、第２金属元素、第３金属元素とすると、第２金属元素のモル数は、第１金属元素のモル数の０．８倍以上１．０倍以下となっており、第３金属元素のモル数は、第１金属元素のモル数の０．５倍以上１．０倍以下となっている。これにより、電極を放電電極として使用した場合、放電電圧のばらつきを小さくすることができる。
【０００９】
（２）上記形態の電極において、前記合金は、４種以上６種以下の金属元素を含んでもよい。この構成によれば、電極を形成する合金は、４種以上６種以下の金属元素を含んでいるため、モル数が大きい上位３つの金属元素のそれぞれが適度なモル数で含まれる。これにより、放電電圧のばらつきをより小さくすることができる。
【００１０】
（３）上記形態の電極において、前記第１金属元素と前記第２金属元素と前記第３金属元素とのそれぞれは、チタン、ジルコニウム、ニオブ、ハフニウム、タンタル、バナジウム、クロム、鉄のうちのいずれかであってもよい。この構成によれば、電極を形成する合金に含まれる金属元素のうち、モル数が大きい上位３つの金属元素のそれぞれは、熱伝導率が１００Ｗ／（ｍ・Ｋ）以下であり、融点が１５００℃以上の遷移金属元素となっている。これにより、合金の熱伝導率が比較的小さくなり、放電時に電極の先端部分が高温になりやすいため、放電が安定し、放電電圧のばらつきを小さくすることができる。また、合金の融点が比較的高温になるため、放電時に電極の先端部分が高温になっても、合金が局所的に溶融し、飛散することを抑制することができる。これにより、放電電圧のばらつきを小さくすることができる。
（【００１１】以降は省略されています）
