公開番号2025177289
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083963
出願日2024-05-23
発明の名称積層磁石及びモーター
出願人日本特殊陶業株式会社,NDFEB株式会社,株式会社エフ・シー・シー
代理人弁理士法人グランダム特許事務所
主分類H01F 1/08 20060101AFI20251128BHJP(基本的電気素子)
要約【課題】積層磁石の部位による磁気性能のバラツキを低減する。
【解決手段】積層磁石10は、絶縁接合層13を介して、4枚以上の板磁石11が、積層されている。隣接する2つの板磁石11,11は、絶縁接合層13によって分断されることで、相互に非接触状態とされている。第1領域R1内に含まれる各絶縁接合層13の平均厚みを求め、これらを平均した第1平均厚みAと、第2領域R2内に含まれる各絶縁接合層13の平均厚みを求め、これらを平均した第2平均厚みBと、第3領域R3内に含まれる各絶縁接合層13の平均厚みを求め、これらを平均した第3平均厚みCと、は、以下の式[1]及び[2]を満たす。
0.8A≦B≦1.2A …式[1]
0.8C≦B≦1.2C …式[2]
【選択図】図3
特許請求の範囲【請求項1】
絶縁接合層を介して、4枚以上の板磁石が、積層された積層磁石であって、
隣接する2つの前記板磁石は、前記絶縁接合層によって分断されることで、相互に非接触状態とされ、
前記板磁石は希土類元素を含み、
前記積層磁石の重心を通り積層方向に延びる仮想直線をとり、前記仮想直線を含む仮想平面で、前記積層磁石の断面積が最も大きくなるように切断した積層磁石断面を観察し、
前記積層方向の一端から他端に向けて、順に第1領域、第2領域、及び第3領域に分けた際に、
(1)前記絶縁接合層の個数が3で割った場合の商がQAで余りがない場合には、
前記第1領域に、前記絶縁接合層のうちの前記一端側のQA個の前記絶縁接合層が属することとし、
前記第3領域に、前記絶縁接合層のうちの前記他端側のQA個の前記絶縁接合層が属することとし、
前記第2領域に、前記第1領域と前記第3領域に属さない残りのQA個の前記絶縁接合層が属することとし、
(2)前記絶縁接合層の数が3で割った場合の商がQBで1余る場合には、
前記第1領域に、前記絶縁接合層のうちの前記一端側のQB個の前記絶縁接合層が属することとし、
前記第3領域に、前記絶縁接合層のうちの前記他端側のQB個の前記絶縁接合層が属することとし、
前記第2領域に、前記第1領域と前記第3領域に属さない残りの前記絶縁接合層が属することとし、
(3)前記絶縁接合層の数が3で割った場合の商がQCで2余る場合には、
前記第1領域に、前記絶縁接合層のうちの前記一端側の(QC+1)個の前記絶縁接合層が属することとし、
前記第3領域に、前記絶縁接合層のうちの前記他端側の(QC+1)個の前記絶縁接合層が属することとし、
前記第2領域に、前記第1領域と前記第3領域に属さない残りの前記絶縁接合層が属することとし、
前記第1領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第1平均厚みAと、
前記第2領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第2平均厚みBと、
前記第3領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第3平均厚みCと、は、以下の式[1]及び[2]を満たす、積層磁石。
0.8A≦B≦1.2A …式[1]
0.8C≦B≦1.2C …式[2]
続きを表示(約 280 文字)【請求項2】
前記積層磁石断面を観察した場合に、
前記板磁石と前記絶縁接合層との界面から前記板磁石側の深さ10μmまでの範囲には、前記板磁石の中心部よりもNdの濃度が10%以上高いNdリッチ相が存在している、請求項1に記載の積層磁石。
【請求項3】
前記絶縁接合層は、無機結晶を含有し、
前記無機結晶は、周期表第2A族フッ化物、及び軽希土類酸化物からなる群より選ばれる1種以上である、請求項1又は請求項2に記載の積層磁石。
【請求項4】
請求項1又は請求項2に記載の積層磁石を有する、モーター。

発明の詳細な説明【技術分野】
【0001】
本開示は、積層磁石及びモーターに関する。
続きを表示(約 3,000 文字)【背景技術】
【0002】
特許文献1は、磁石素体の表面に形成された抵抗層を備える希土類磁石を開示する。そして、複数の希土類磁石が積層され、樹脂でモールドされて用いられる積層磁石が示されている。
また、渦電流損失を低減することを目的として、種々の磁石が提案されている(例えば、特許文献2-4)。
【先行技術文献】
【特許文献】
【0003】
特開2017-174962号公報
特開2013-219911号公報
特開2007-157903号公報
特開2003-164083号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
近年、積層磁石には種々の要求がある。例えば、積層磁石の部位による磁気性能のバラツキが大きい場合があり、このバラツキを低減したいという要求がある。
本開示は、上記実情を鑑みてなされたものであり、積層磁石の部位による磁気性能のバラツキを低減することを目的とする。本開示は、以下の形態として実現することが可能である。
【課題を解決するための手段】
【0005】
〔1〕
絶縁接合層を介して、4枚以上の板磁石が、積層された積層磁石であって、
隣接する2つの前記板磁石は、前記絶縁接合層によって分断されることで、相互に非接触状態とされ、
前記板磁石は希土類元素を含み、
前記積層磁石の重心を通り積層方向に延びる仮想直線をとり、前記仮想直線を含む仮想平面で、前記積層磁石の断面積が最も大きくなるように切断した積層磁石断面を観察し、
前記積層方向の一端から他端に向けて、順に第1領域、第2領域、及び第3領域に分けた際に、
(1)前記絶縁接合層の個数が3で割った場合の商がQAで余りがない場合には、
前記第1領域に、前記絶縁接合層のうちの前記一端側のQA個の前記絶縁接合層が属することとし、
前記第3領域に、前記絶縁接合層のうちの前記他端側のQA個の前記絶縁接合層が属することとし、
前記第2領域に、前記第1領域と前記第3領域に属さない残りのQA個の前記絶縁接合層が属することとし、
(2)前記絶縁接合層の数が3で割った場合の商がQBで1余る場合には、
前記第1領域に、前記絶縁接合層のうちの前記一端側のQB個の前記絶縁接合層が属することとし、
前記第3領域に、前記絶縁接合層のうちの前記他端側のQB個の前記絶縁接合層が属することとし、
前記第2領域に、前記第1領域と前記第3領域に属さない残りの前記絶縁接合層が属することとし、
(3)前記絶縁接合層の数が3で割った場合の商がQCで2余る場合には、
前記第1領域に、前記絶縁接合層のうちの前記一端側の(QC+1)個の前記絶縁接合層が属することとし、
前記第3領域に、前記絶縁接合層のうちの前記他端側の(QC+1)個の前記絶縁接合層が属することとし、
前記第2領域に、前記第1領域と前記第3領域に属さない残りの前記絶縁接合層が属することとし、
前記第1領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第1平均厚みAと、
前記第2領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第2平均厚みBと、
前記第3領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第3平均厚みCと、は、以下の式[1]及び[2]を満たす、積層磁石。
0.8A≦B≦1.2A …式[1]
0.8C≦B≦1.2C …式[2]
【発明の効果】
【0006】
本開示によれば、積層磁石の部位によるバラツキを低減できる。
【図面の簡単な説明】
【0007】

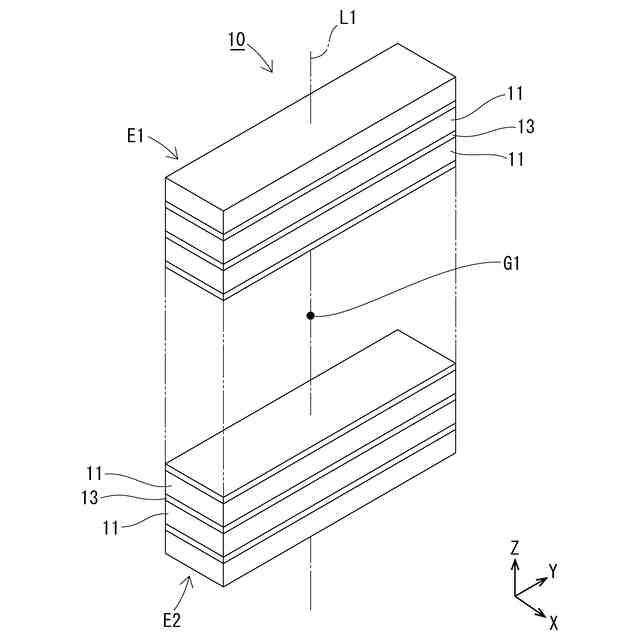

積層磁石の一例を模式的に表す斜視図である。

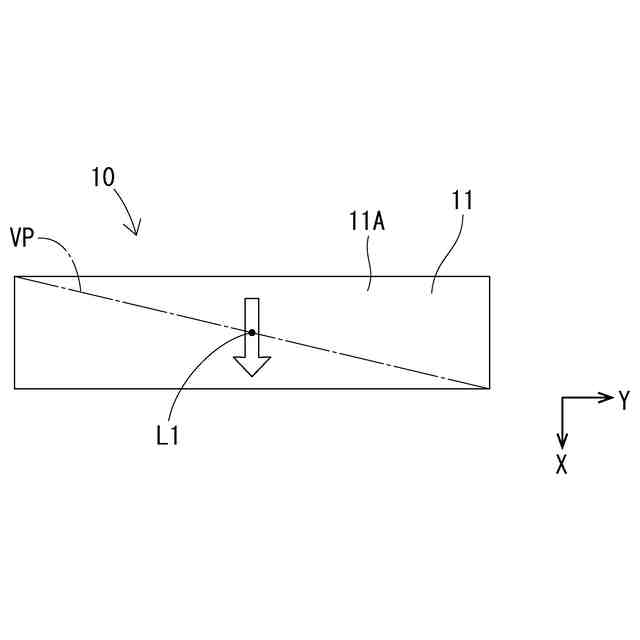

積層磁石の上面図である。

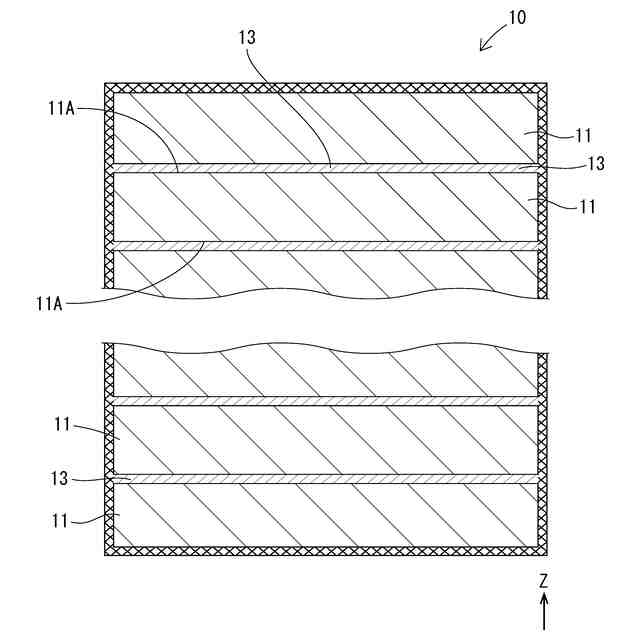

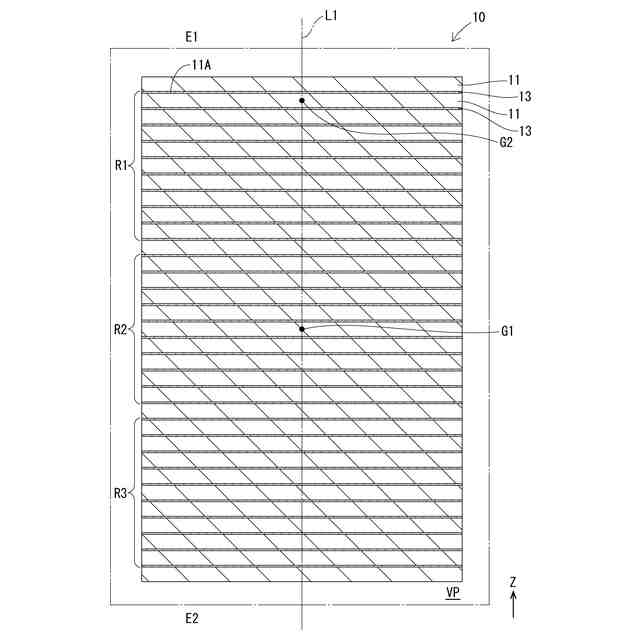

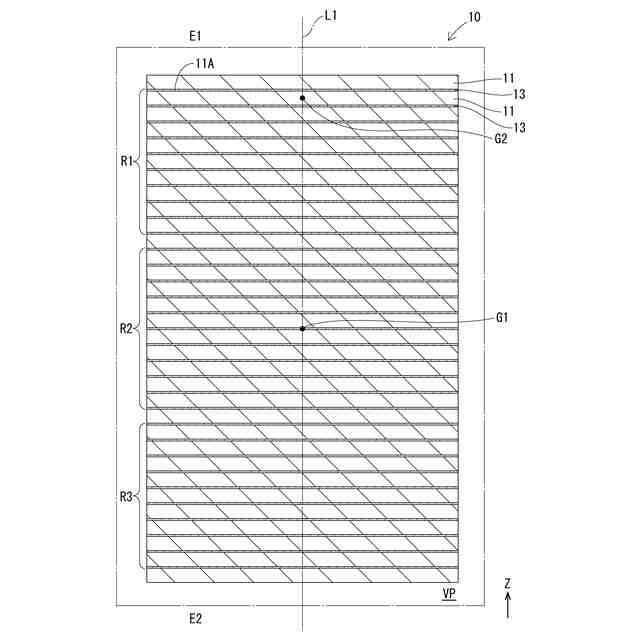

積層磁石を仮想平面で切断した断面図である。
積層磁石を仮想平面で切断した断面図である。
積層磁石を仮想平面で切断した断面図である。
積層磁石を仮想平面で切断した断面図である。

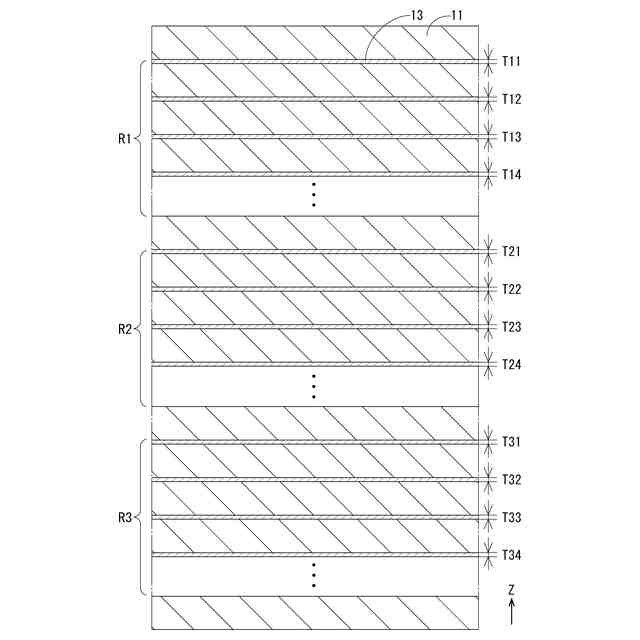

厚みの測定対象たる絶縁接合層を説明する断面図である。
積層磁石の他の例2を模式的に表す斜視図である。
積層磁石の他の例2の上面図である。
図9の積層磁石を仮想平面で切断した断面図である。
モーターの一部を模式的に表す断面図である。
ローターの平面図である。
【発明を実施するための形態】
【0008】
〔2〕
前記積層磁石断面を観察した場合に、
前記板磁石と前記絶縁接合層との界面から前記板磁石側の深さ10μmまでの範囲には、前記板磁石の中心部よりもNdの濃度が10%以上高いNdリッチ相が存在している、〔1〕に記載の積層磁石。
〔3〕
前記絶縁接合層は、無機結晶を含有し、
前記無機結晶は、周期表第2A族フッ化物、及び軽希土類酸化物からなる群より選ばれる1種以上である、〔1〕又は〔2〕に記載の積層磁石。
〔4〕
〔1〕又は〔2〕に記載の積層磁石を有する、モーター。
以下、本開示を詳しく説明する。なお、本明細書において、数値範囲について「-」を用いた記載では、特に断りがない限り、下限値及び上限値を含むものとする。例えば、「10-20」という記載では、下限値である「10」、上限値である「20」のいずれも含むものとする。すなわち、「10-20」は、「10以上20以下」と同じ意味である。また、本明細書において、各数値範囲の上限値及び下限値は、任意に組み合わせることができる。以下、各図におけるZ軸方向は、複数の板磁石11の並び方向(積層方向)である。Z軸方向と直交する一の方向をX軸方向(横方向とも称する)とし、Z軸方向及びX軸方向と直交する方向をY軸方向(縦方向とも称する)とする。
なお、いずれの図面も開示内容を説明するための概念図であり、実際の寸法を正確に示したものではない。
【0009】
1.積層磁石10
積層磁石10は、絶縁接合層13を介して、4枚以上の板磁石11が、積層されている。隣接する2つの板磁石11,11は、絶縁接合層13によって分断されることで、相互に非接触状態とされている。
【0010】
(1)板磁石11

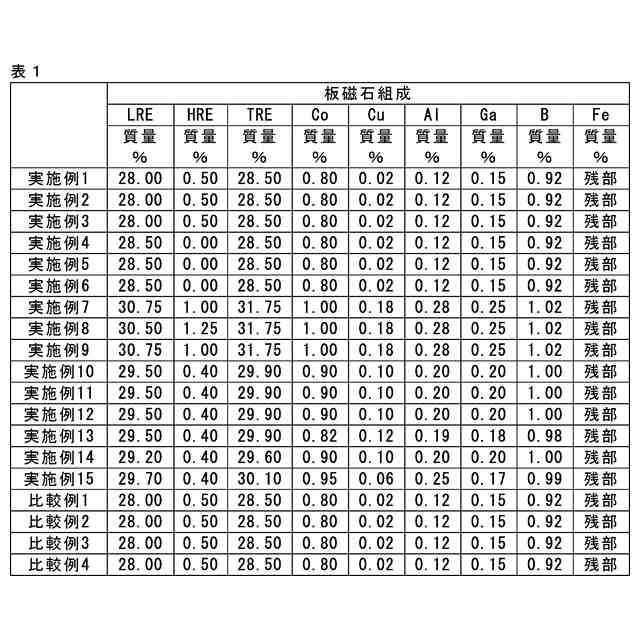

板磁石11は希土類元素を含み、板磁石11全体を100質量%とした場合に、
総希土類元素量は、28.50質量%以上31.75質量%以下、
Co(コバルト)の含有量は、0.80質量%以上1.00質量%以下、
Cu(銅)の含有量は、0.02質量%以上0.18質量%以下、
Al(アルミニウム)の含有量は、0.12質量%以上0.28質量%以下、
Ga(ガリウム)の合計含有量は、0.15質量%以上0.25質量%以下、
B(ホウ素)の含有量は、0.92質量%以上1.02質量%以下であり、
残部はFe(鉄)及び不可避的不純物からなることが好ましい。
(【0011】以降は省略されています)
