公開番号2025176351
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082435
出願日2024-05-21
発明の名称非接触給電用のコイルユニット
出願人日本特殊陶業株式会社
代理人弁理士法人グランダム特許事務所
主分類H02J 50/10 20160101AFI20251127BHJP(電力の発電,変換,配電)
要約【課題】コイルの冷却効率を高められる。

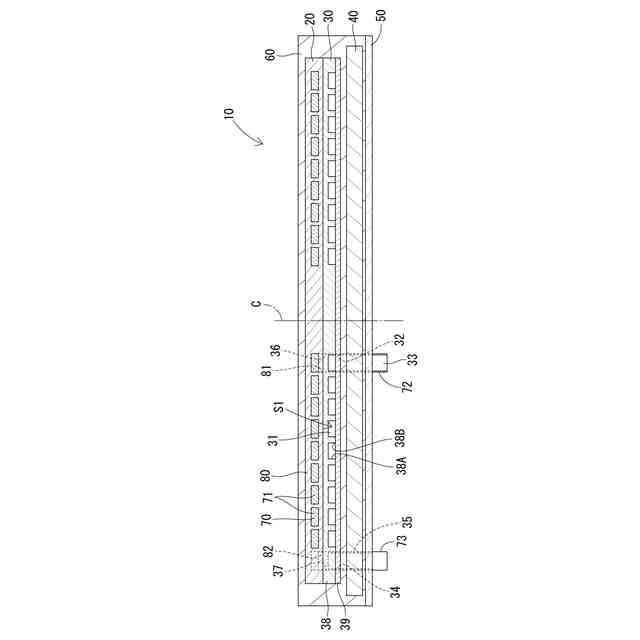

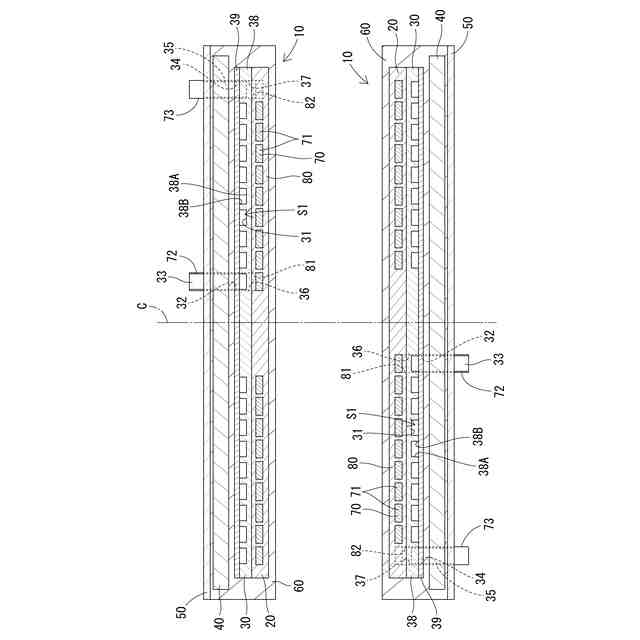

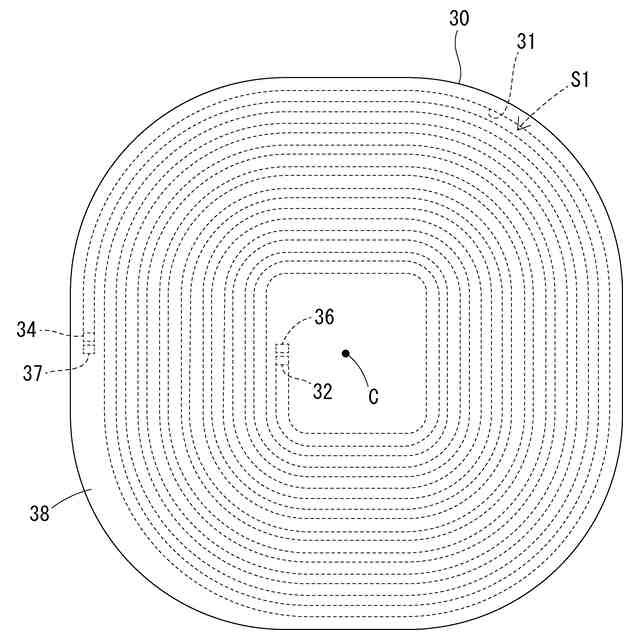

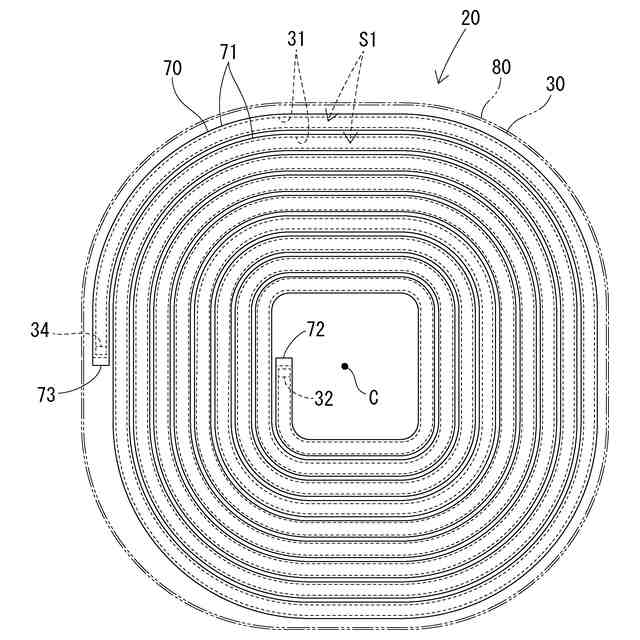

【解決手段】コイルユニット10は、導線71が平面状に巻回されてなるコイル70を含むコイル部20と、コイル部20の一面側に配置される冷却部30と、を備える。冷却部30は、冷媒を流す流路31を有している。冷却部30は、セラミックスを含む材質からなる。
【選択図】図3
特許請求の範囲【請求項１】
導線が平面状に巻回されてなるコイルを含むコイル部と、
前記コイル部の一面側に配置される冷却部と、を備える非接触給電用のコイルユニットであって、
前記冷却部は、冷媒を流す流路を有し、
前記冷却部は、セラミックスを含む材質からなる、
非接触給電用のコイルユニット。
続きを表示（約 840 文字）【請求項２】
前記冷却部は、溝を有する本体部と、前記本体部を覆う蓋部と、を有し、
前記溝の開口に前記蓋部が被さって前記流路が構成され、
前記本体部は、セラミックスを含む材質からなる、請求項１に記載の非接触給電用のコイルユニット。
【請求項３】
前記蓋部は、セラミックスを含む材質からなる、請求項２に記載の非接触給電用のコイルユニット。
【請求項４】
前記蓋部は、樹脂を含む材質からなる、請求項２に記載の非接触給電用のコイルユニット。
【請求項５】
前記蓋部は、樹脂のマトリックスにセラミックスの粒子が分散された材質からなり、
前記樹脂は、熱硬化性樹脂を含む、請求項２に記載の非接触給電用のコイルユニット。
【請求項６】
前記冷却部に含まれるセラミックスは、アルミナ、窒化アルミニウム、窒化ケイ素、ジルコニア、及び窒化ホウ素からなる群より選択される少なくとも１種を含む、
請求項１から請求項５のいずれか一項に記載の非接触給電用のコイルユニット。
【請求項７】
前記コイル部は、磁性体を備え、
前記コイルの端部は電極接続部とされており、
前記端部を除いた前記コイルは、前記磁性体内に埋まることで、前記磁性体に周囲を囲まれた状態とされ、
前記導線の軸と垂直な少なくとも１つの断面において、前記コイルのうち前記導線が隣合い並んだ部分における隣合う前記導線間は、前記磁性体によって充填されている、
請求項１から請求項５のいずれか一項に記載の非接触給電用のコイルユニット。
【請求項８】
前記冷却部における前記コイル部とは反対側に、磁性部材と、電磁気シールド部材と、をこの順に備え、
前記磁性部材の複素比透磁率は、前記磁性体の複素比透磁率よりも大きい、
請求項７に記載の非接触給電用のコイルユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、非接触給電用のコイルユニットに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
非接触給電で用いられるコイルは、少なからず電気抵抗を有するため、与えられた電気エネルギーの一部が損失して熱に変わる。温度上昇はコイルの電気抵抗の上昇につながり、結果として給電効率の低下を招いてしまう。また、当然ながら発熱によりコイルだけではなく、周りの機器にも悪い影響を及ぼしてしまう。配線の電気抵抗を下げることで発熱を抑えられるが、近接効果や表皮効果等、電気抵抗が上昇してしまう要因もあり、発熱の抑制が難しかった。
【０００３】

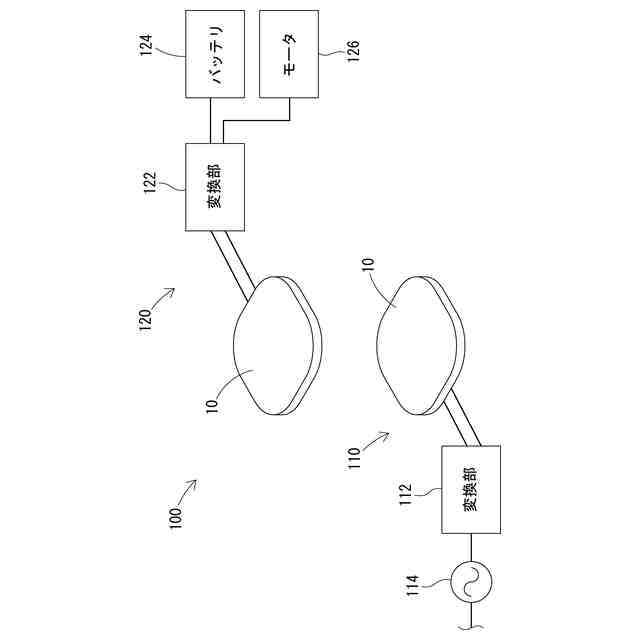

例えば、特許文献１には、車両の走行用の電力の非接触伝送に使用されるコイルユニットが開示されている。このコイルユニットは、コイルと、コイルを保持する板状のコイルホルダと、を備えている。コイルホルダには、コイルホルダの板面に沿って設けられ、コイルを構成する導体が配置されるスパイラル状の第１通路と、第１通路に沿った経路で、且つ、第１通路と少なくともコイルホルダの板面に沿った方向に異なる位置に設けられ、冷却材が配置されるスパイラル状の第２通路と、が含まれている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－８５８０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１のコイルユニットでは、コイルホルダが樹脂を材質として形成される構成が例示されているが、コイルの冷却効率が十分ではなかった。また、金属製の冷却配管等を用いた場合、コイルからの電磁界によって誘導起電力が発生してそれ自体が発熱するおそれがある。そこで、コイルをより一層効率良く冷却できる構成が求められている。
本開示は、上記実情に鑑みてなされたものであり、コイルの冷却効率を高められる非接触給電用のコイルユニットを提供することを目的とする。本開示は、以下の形態として実現することが可能である。
【課題を解決するための手段】
【０００６】
〔１〕導線が平面状に巻回されてなるコイルを含むコイル部と、
前記コイル部の一面側に配置される冷却部と、を備える非接触給電用のコイルユニットであって、
前記冷却部は、冷媒を流す流路を有し、
前記冷却部は、セラミックスを含む材質からなる、
非接触給電用のコイルユニット。
【０００７】
上記〔１〕の非接触給電用のコイルユニットによれば、冷却部は、比較的に熱伝導率の高いセラミックスを含む材質からなるため、熱伝導を高められる。また、冷却部が金属単体で構成される場合では、コイルからの電磁界によって誘導起電力が生じて発熱するおそれがあるが、このコイルユニットでは冷却部が比較的に熱伝導率及び電気抵抗の高いセラミックスを含む材質からなるため、このような発熱を抑制できる。したがって、このコイルユニットでは、コイルの冷却効率を高められる。
【０００８】
〔２〕前記冷却部は、溝を有する本体部と、前記本体部を覆う蓋部と、を有し、
前記溝の開口に前記蓋部が被さって前記流路が構成され、
前記本体部は、セラミックスを含む材質からなる、〔１〕に記載の非接触給電用のコイルユニット。
【０００９】

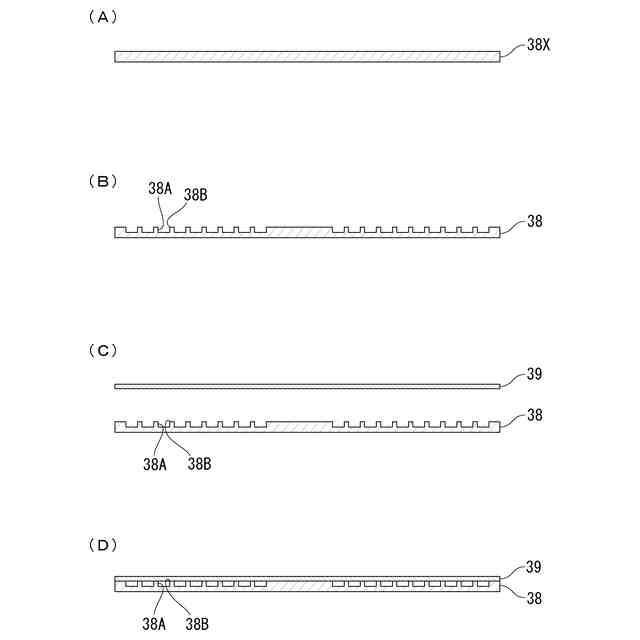

上記〔２〕の非接触給電用のコイルユニットによれば、セラミックスを含む材質からなる本体部において、孔を形成するよりも溝を形成する方が容易である。そのため、本体部に溝を形成し、蓋部を溝の開口に被せることで、流路を容易に形成できる。
【００１０】
〔３〕前記蓋部は、セラミックスを含む材質からなる、〔２〕に記載の非接触給電用のコイルユニット。
（【００１１】以降は省略されています）
