発明の名称積層磁石及びモーター
出願人日本特殊陶業株式会社,NDFEB株式会社,株式会社エフ・シー・シー
代理人弁理士法人グランダム特許事務所
主分類H01F 1/08 20060101AFI20251128BHJP(基本的電気素子)
要約【課題】積層磁石の部位による磁気性能のバラツキを低減する。
【解決手段】絶縁接合層13を介して、複数の板磁石11が、積層された積層磁石10である。積層磁石断面を積層方向に垂直な方向に3等分して、順に第1領域R1、第2領域R2、及び第3領域R3に分けた際に、第1領域R1内に含まれる各絶縁接合層13の平均厚みを求め、これらを平均した第1平均厚みAは、15μm以上35μm以下であり、第2領域R2内に含まれる各絶縁接合層13の平均厚みを求め、これらを平均した第2平均厚みBは、15μm以上35μm以下であり、第3領域R3内に含まれる各絶縁接合層13の平均厚みを求め、これらを平均した第3平均厚みCは、15μm以上35μm以下である。第1平均厚みA、第2平均厚みB、及び第3平均厚みCのうちの最大値から、第1平均厚みA、第2平均厚みB、及び第3平均厚みCのうちの最小値を引いた値は、5.0μm以下である。
【選択図】図4
特許請求の範囲【請求項１】
絶縁接合層を介して、複数の板磁石が、積層された積層磁石であって、
隣接する２つの前記板磁石は、前記絶縁接合層によって分断されることで、相互に非接触状態とされ、
前記板磁石は希土類元素を含み、
前記積層磁石の重心を通り積層方向に延びる仮想直線をとり、前記仮想直線を含む仮想平面で、前記積層磁石の断面積が最も大きくなるように切断した積層磁石断面を観察した場合に、
前記積層磁石断面を積層方向に垂直な方向に３等分して、順に第１領域、第２領域、及び第３領域に分けた際に、

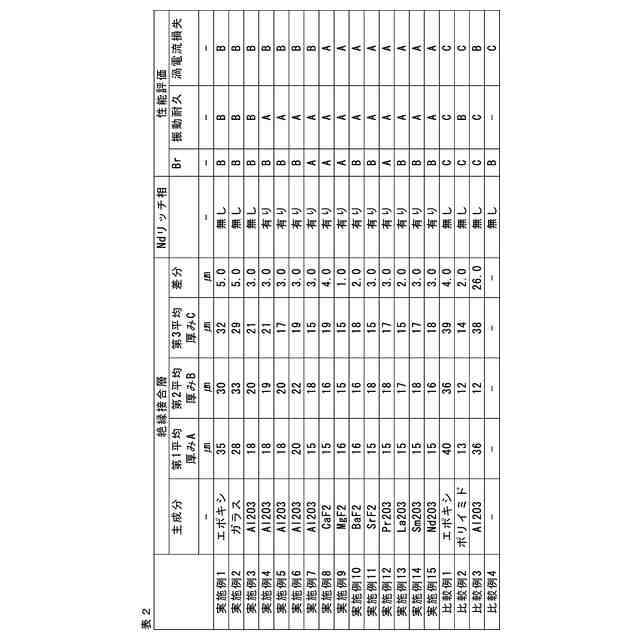

前記第１領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第１平均厚みＡは、１５μｍ以上３５μｍ以下であり、
前記第２領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第２平均厚みＢは、１５μｍ以上３５μｍ以下であり、
前記第３領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第３平均厚みＣは、１５μｍ以上３５μｍ以下であり、
前記第１平均厚みＡ、前記第２平均厚みＢ、及び前記第３平均厚みＣのうちの最大値から、前記第１平均厚みＡ、前記第２平均厚みＢ、及び前記第３平均厚みＣのうちの最小値を引いた値は、５．０μｍ以下である、積層磁石。
続きを表示（約 280 文字）【請求項２】
前記積層磁石断面を観察した場合に、
前記板磁石と前記絶縁接合層との界面から前記板磁石側の深さ１０μｍまでの範囲には、前記板磁石の中央部よりもＮｄの濃度が１０％以上高いＮｄリッチ相が存在している、請求項１に記載の積層磁石。
【請求項３】
前記絶縁接合層は、無機結晶を含有し、
前記無機結晶は、周期表第２Ａ族フッ化物、及び軽希土類酸化物からなる群より選ばれる１種以上である、請求項１又は請求項２に記載の積層磁石。
【請求項４】
請求項１又は請求項２に記載の積層磁石を有する、モーター。

発明の詳細な説明【技術分野】
【０００１】
本開示は、積層磁石及びモーターに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１は、磁石素体の表面に形成された抵抗層を備える希土類磁石を開示する。そして、複数の希土類磁石が積層され、樹脂でモールドされて用いられる積層磁石が示されている。
また、渦電流損失を低減することを目的として、種々の磁石が提案されている（例えば、特許文献２－４）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７４９６２号公報
特開２０１３－２１９９１１号公報
特開２００７－１５７９０３号公報
特開２００３－１６４０８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、積層磁石には種々の要求がある。例えば、積層磁石の部位による磁気性能のバラツキが大きい場合があり、このバラツキを低減したいという要求がある。
本開示は、上記実情を鑑みてなされたものであり、積層磁石の部位による磁気性能のバラツキを低減することを目的とする。本開示は、以下の形態として実現することが可能である。
【課題を解決するための手段】
【０００５】
〔１〕
絶縁接合層を介して、複数の板磁石が、積層された積層磁石であって、
隣接する２つの前記板磁石は、前記絶縁接合層によって分断されることで、相互に非接触状態とされ、
前記板磁石は希土類元素を含み、
前記積層磁石の重心を通り積層方向に延びる仮想直線をとり、前記仮想直線を含む仮想平面で、前記積層磁石の断面積が最も大きくなるように切断した積層磁石断面を観察した場合に、
前記積層磁石断面を積層方向に垂直な方向に３等分して、順に第１領域、第２領域、及び第３領域に分けた際に、
前記第１領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第１平均厚みＡは、１５μｍ以上３５μｍ以下であり、
前記第２領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第２平均厚みＢは、１５μｍ以上３５μｍ以下であり、
前記第３領域内に含まれる各前記絶縁接合層の平均厚みを求め、これらを平均した第３平均厚みＣは、１５μｍ以上３５μｍ以下であり、
前記第１平均厚みＡ、前記第２平均厚みＢ、及び前記第３平均厚みＣのうちの最大値から、前記第１平均厚みＡ、前記第２平均厚みＢ、及び前記第３平均厚みＣのうちの最小値を引いた値は、５．０μｍ以下である、積層磁石。
【発明の効果】
【０００６】
本開示によれば、積層磁石の部位によるバラツキを低減できる。
【図面の簡単な説明】
【０００７】

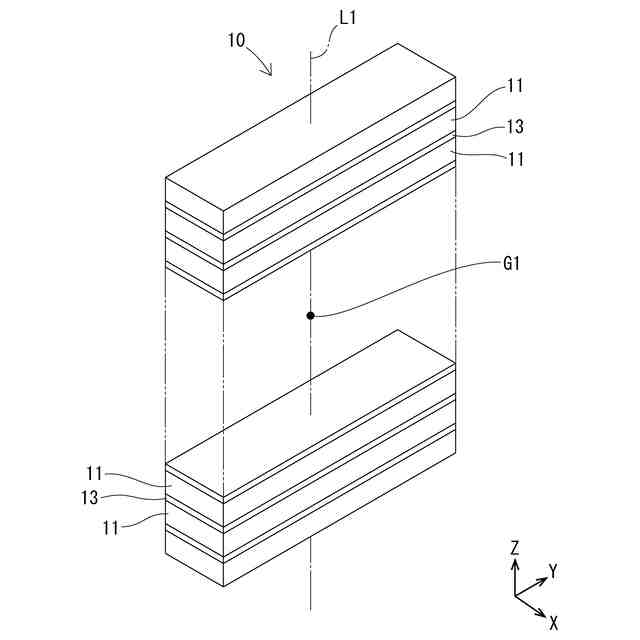

積層磁石の一例を模式的に表す斜視図である。

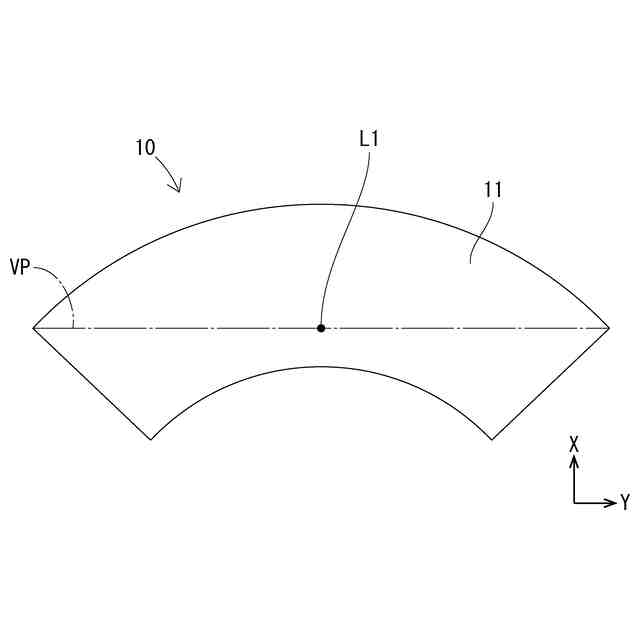

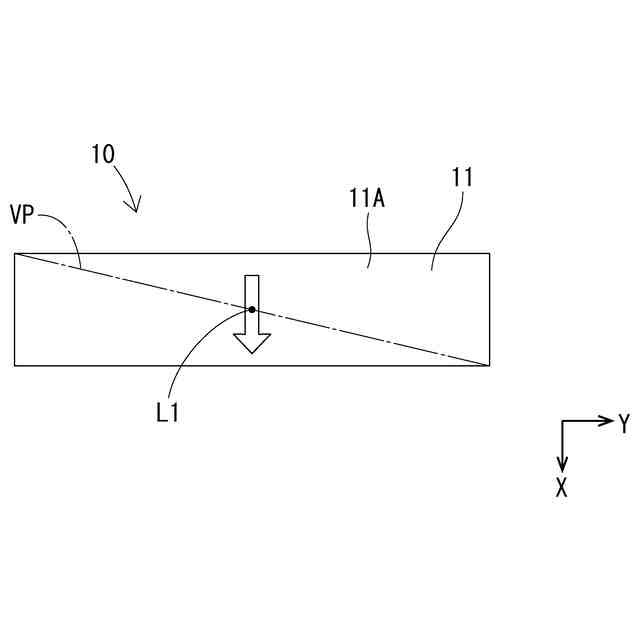

積層磁石の上面図である。

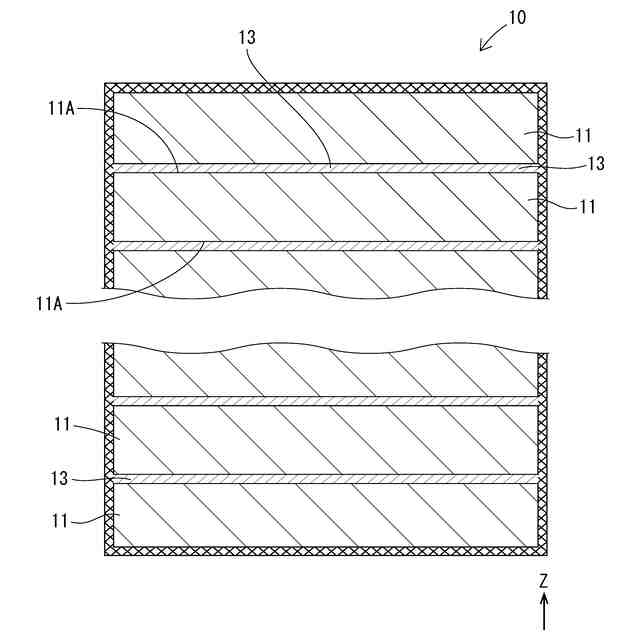

積層磁石を仮想平面で切断した断面図である。
積層磁石を仮想平面で切断した断面図である。

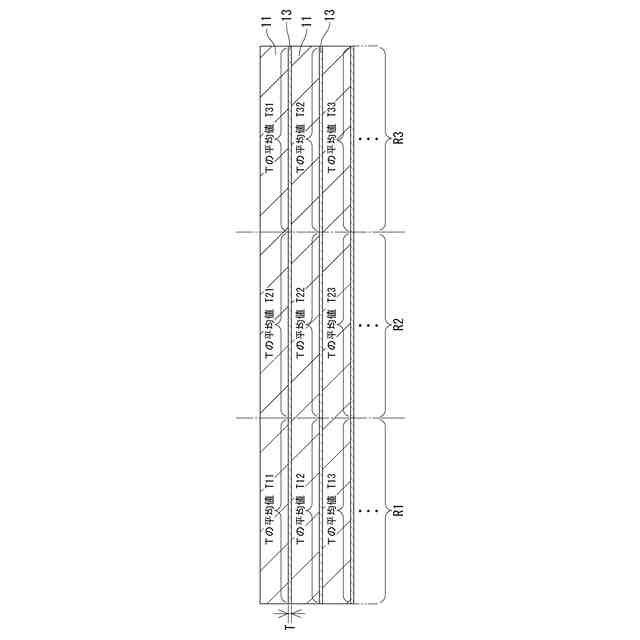

厚みの測定対象たる絶縁接合層を説明する断面図である。
積層磁石の他の例２を模式的に表す斜視図である。
積層磁石の他の例２の上面図である。
図７の積層磁石を仮想平面で切断した断面図である。
モーターの一部を模式的に表す断面図である。
ローターの平面図である。
【発明を実施するための形態】
【０００８】
〔２〕
前記積層磁石断面を観察した場合に、
前記板磁石と前記絶縁接合層との界面から前記板磁石側の深さ１０μｍまでの範囲には、前記板磁石の中央部よりもＮｄの濃度が１０％以上高いＮｄリッチ相が存在している、〔１〕に記載の積層磁石。
〔３〕
前記絶縁接合層は、無機結晶を含有し、
前記無機結晶は、周期表第２Ａ族フッ化物、及び軽希土類酸化物からなる群より選ばれる１種以上である、〔１〕又は〔２〕に記載の積層磁石。
〔４〕
〔１〕又は〔２〕に記載の積層磁石を有する、モーター。
以下、本開示を詳しく説明する。なお、本明細書において、数値範囲について「－」を用いた記載では、特に断りがない限り、下限値及び上限値を含むものとする。例えば、「１０－２０」という記載では、下限値である「１０」、上限値である「２０」のいずれも含むものとする。すなわち、「１０－２０」は、「１０以上２０以下」と同じ意味である。また、本明細書において、各数値範囲の上限値及び下限値は、任意に組み合わせることができる。以下、各図におけるＺ軸方向は、複数の板磁石１１の並び方向（積層方向）である。Ｚ軸方向と直交する一の方向をＸ軸方向（横方向とも称する）とし、Ｚ軸方向及びＸ軸方向と直交する方向をＹ軸方向（縦方向とも称する）とする。
なお、いずれの図面も開示内容を説明するための概念図であり、実際の寸法を正確に示したものではない。
【０００９】
１．積層磁石１０
積層磁石１０は、絶縁接合層１３を介して、複数の板磁石１１が、積層されている。隣接する２つの板磁石１１，１１は、絶縁接合層１３によって分断されることで、相互に非接触状態とされている。
【００１０】
（１）板磁石１１

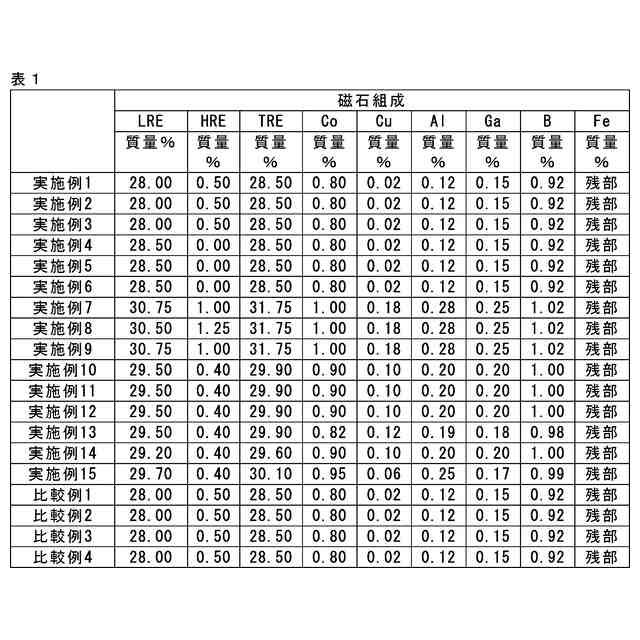

板磁石１１は希土類元素を含み、板磁石１１全体を１００質量％とした場合に、
総希土類元素量は、２８．５０質量％以上３１．７５質量％以下、
Ｃｏ（コバルト）の含有量は、０．８０質量％以上１．００質量％以下、
Ｃｕ（銅）の含有量は、０．０２質量％以上０．１８質量％以下、
Ａｌ（アルミニウム）の含有量は、０．１２質量％以上０．２８質量％以下、
Ｇａ（ガリウム）の合計含有量は、０．１５質量％以上０．２５質量％以下、
Ｂ（ホウ素）の含有量は、０．９２質量％以上１．０２質量％以下であり、
残部はＦｅ（鉄）及び不可避的不純物からなることが好ましい。
