公開番号2025163472
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066751
出願日2024-04-17
発明の名称端子金具、及びコネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 12/91 20110101AFI20251022BHJP(基本的電気素子)
要約【課題】フローティング構造を実現しつつ、より大きな電流を流すことができる端子金具、及びコネクタを提供する。
【解決手段】端子金具11は、相手側端子Tと接続する端子接続部11Aと、回路基板Sに接続される基板接続部11Eと、端子接続部11Aと基板接続部11Eの間に設けられて基板接続部11Eと端子接続部11Aとの相対変位を許容する変位許容部11Dと、を備えている。変位許容部11Dは、帯状をなして前後方向に延びる第1板部11K及び第2板部11Lを有している。第1板部11Kの後端部は、端子接続部11A側に連なり、第2板部11Lの後端部は、基板接続部11E側に連なる。第1板部11K及び第2板部11Lの前端部同士は、互いに連結している。第1板部11Kの板厚方向は、第2板部11Lの板厚方向に対して交差する方向である。
【選択図】図2
特許請求の範囲【請求項１】
相手側端子と接続する端子接続部と、
回路基板に接続される基板接続部と、
前記端子接続部と前記基板接続部の間に設けられて前記基板接続部と前記端子接続部との相対変位を許容する変位許容部と、
を有し、
前記変位許容部は、帯状をなして前後方向に延びる第１板部及び第２板部を具備し、
前記第１板部の後端部は、前記端子接続部側に連なり、
前記第２板部の後端部は、前記基板接続部側に連なり、
前記第１板部及び前記第２板部の前端部同士は、互いに連結し、
前記第１板部の板厚方向は、前記第２板部の板厚方向に対して交差する方向である、端子金具。
続きを表示（約 430 文字）【請求項２】
前記端子接続部は、前後方向に延びた角筒状をなし、
前記端子接続部を形成する壁部のうちの隣接する第１壁部及び第２壁部に連なるＬ字状をなして後向きに延びる剛性部を有し、
前方から見た正面視において、前記剛性部及び前記第１板部は、前記端子接続部の外形の輪郭の範囲内に配置されている、請求項１に記載の端子金具。
【請求項３】
展開状態において、前記剛性部、前記第１板部、及び前記第２板部は、前後方向に折り返すように繋がっている、請求項２に記載の端子金具。
【請求項４】
前記剛性部の後端には、把持可能な把持部が連なって設けられている、請求項３に記載の端子金具。
【請求項５】
請求項１から請求項４のいずれか一項に記載の端子金具と、
前記端子接続部を収容するキャビティを複数有する内側ハウジングと、
前記基板接続部が連結する外側ハウジングと、
を備える、コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端子金具、及びコネクタに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、複数の端子が弾性的に変形することによって内側ハウジングを前後方向及び左右方向に変位（すなわち、フローティング）させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１９５５６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の端子は、弾性部が弾性変形する。弾性部は、長手方向に直交する断面形状が、ほぼ正方形状をなしており、これにより、弾性部によって内側ハウジングを前後方向及び左右方向に円滑に変位させることを実現している。ここで、より大きな電流を端子に流そうとした場合、弾性部の長手方向に直交する断面積を大きくする必要が生じる。しかし、この断面積を大きくしてしまうと、弾性部が弾性変形し難くなってしまい、内側ハウジングにおける前後方向及び左右方向への変位に支障を来すおそれがある。
【０００５】
本開示のコネクタは、上記のような事情に基づいて完成されたものであって、フローティング構造を実現しつつ、より大きな電流を流すことができる端子金具、及びコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
第１の開示の端子金具は、
相手側端子と接続する端子接続部と、
回路基板に接続される基板接続部と、
前記端子接続部と前記基板接続部の間に設けられて前記基板接続部と前記端子接続部との相対変位を許容する変位許容部と、
を有し、
前記変位許容部は、帯状をなして前後方向に延びる第１板部及び第２板部を具備し、
前記第１板部の後端部は、前記端子接続部側に連なり、
前記第２板部の後端部は、前記基板接続部側に連なり、
前記第１板部及び前記第２板部の前端部同士は、互いに連結し、
前記第１板部の板厚方向は、前記第２板部の板厚方向に対して交差する方向である。
【０００７】
第２の開示のコネクタは、
第１の開示の端子金具と、
前記端子接続部を収容するキャビティを複数有する内側ハウジングと、
前記基板接続部が連結する外側ハウジングと、
を備える。
【発明の効果】
【０００８】
本開示によれば、フローティング構造を実現しつつ、より大きな電流を流すことができる端子金具、及びコネクタを提供することができる。
【図面の簡単な説明】
【０００９】

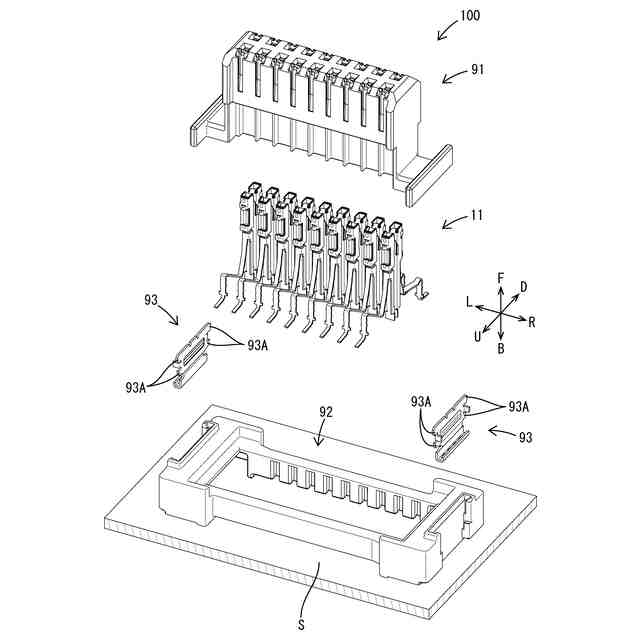

図１は、実施形態１のコネクタを示す分解斜視図である。

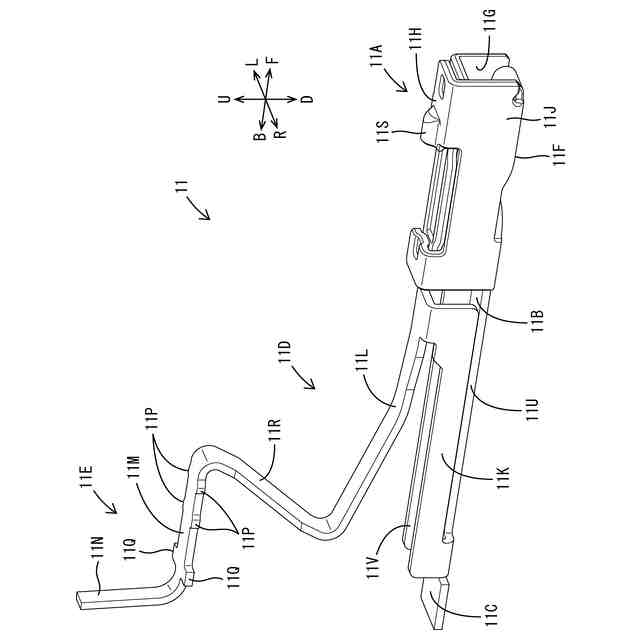

図２は、端子金具を斜め上方から見た斜視図である。

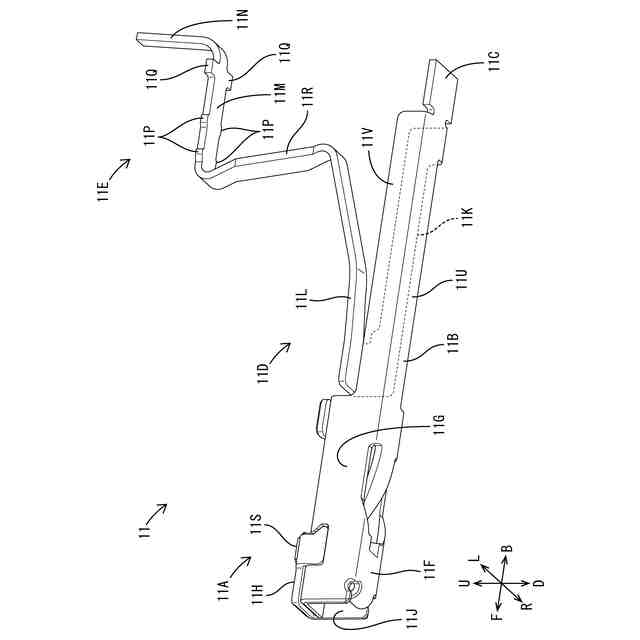

図３は、端子金具を斜め下方から見た斜視図である。
図４は、端子金具の端子接続部を正面から見た正面図である。

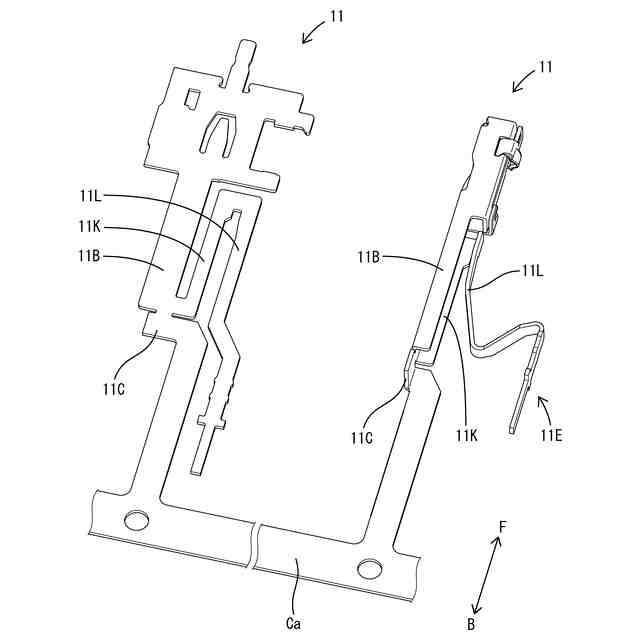

図５は、端子金具がキャリアにつながり展開された状態、及び曲げ加工が終了しキャリアにつながった端子金具を示す斜視図である。

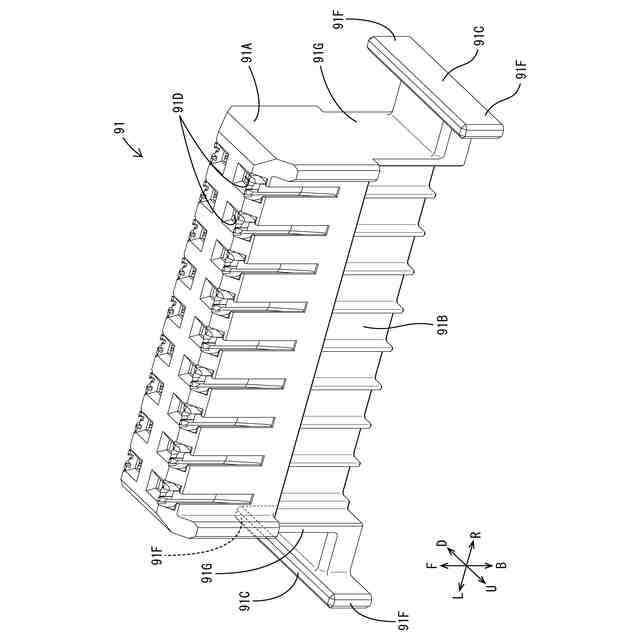

図６は、内側ハウジングを示す斜視図である。
図７は、外側ハウジングを示す斜視図である。
図８は、コネクタを左右方向及び前後方向に沿って切断した側断面図である。

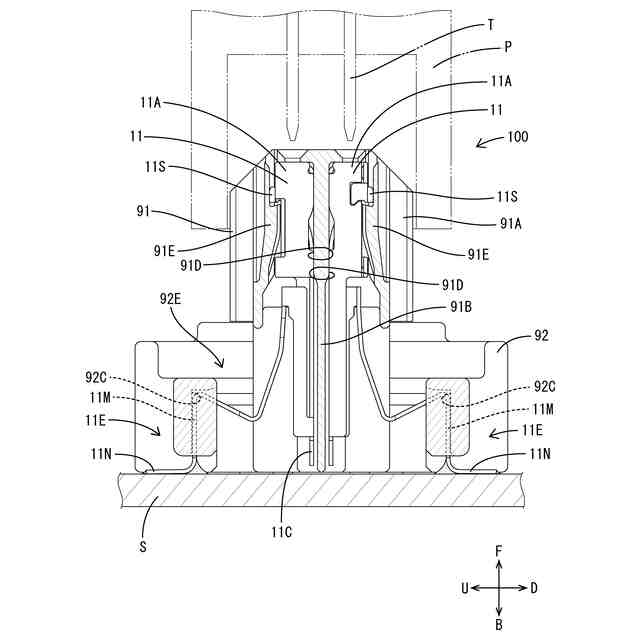

図９は、コネクタを上下方向及び前後方向に沿って切断した側断面図である。
図１０は、内側ハウジングが外側ハウジングに対して左右方向に変位した状態を示す、部分拡大側断面図である。
図１１は、内側ハウジングが外側ハウジングに対して上下方向に変位した状態を示す、部分拡大側断面図である。
図１２は、実施形態２のコネクタを示す分解斜視図である。
図１３は、実施形態２の端子金具を斜め上方から見た斜視図である。
図１４は、実施形態２の外側ハウジングを示す斜視図である。
図１５は、実施形態２のコネクタを示す側断面図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（１）相手側端子と接続する端子接続部と、
回路基板に接続される基板接続部と、
前記端子接続部と前記基板接続部の間に設けられて前記基板接続部と前記端子接続部との相対変位を許容する変位許容部と、
を有し、
前記変位許容部は、帯状をなして前後方向に延びる第１板部及び第２板部を具備し、
前記第１板部の後端部は、前記端子接続部側に連なり、
前記第２板部の後端部は、前記基板接続部側に連なり、
前記第１板部及び前記第２板部の前端部同士は、互いに連結し、
前記第１板部の板厚方向は、前記第２板部の板厚方向に対して交差する方向である、端子金具。
（【００１１】以降は省略されています）
