公開番号2025139182
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037987
出願日2024-03-12
発明の名称コネクタ
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/52 20060101AFI20250918BHJP(基本的電気素子)
要約【課題】端子周りのシール性を確保することが可能なコネクタを提供する。
【解決手段】コネクタ10は、保持部23を有するハウジング20と、保持部23に保持される端子60と、を備える。端子60は、保持部23よりも下方に突出して配置される第1接続部61と、保持部23よりも上方に突出して配置される第2接続部63と、第1接続部61と第2接続部63との間に位置して保持部23の内部に配置される装着部62と、を有している。装着部62は、第1接続部61の側から上方に延びる延出部64と、延出部64から上下方向に対して鋭角をなす斜め下方に延びる傾斜部65と、を有している。
【選択図】図4
特許請求の範囲【請求項１】
保持部を有するハウジングと、
前記保持部に保持される端子と、を備え、
前記端子は、前記保持部よりも下方に突出して配置される第１接続部と、前記保持部よりも上方に突出して配置される第２接続部と、前記第１接続部と前記第２接続部との間に位置して前記保持部の内部に配置される装着部と、を有し、
前記装着部は、前記第１接続部の側から上方に延びる延出部と、前記延出部から上下方向に対して鋭角をなす斜め下方に延びる傾斜部と、を有している、コネクタ。
続きを表示（約 810 文字）【請求項２】
前記装着部は、前記傾斜部から上方に延びる中間部と、前記中間部から上下方向に対して鋭角をなす斜め下方に延びる対向傾斜部と、を有し、
前記対向傾斜部は、前記傾斜部に上方から対向して配置される、請求項１に記載のコネクタ。
【請求項３】
前記延出部は、前記装着部において、上下方向に延びる部分であり、
前記傾斜部は、前記装着部において、前記延出部の上端から屈曲して斜め下方に延びる部分である、請求項１に記載のコネクタ。
【請求項４】
前記延出部は、前記装着部における上下方向に延びる部分であり、
前記傾斜部は、前記装着部における前記延出部の上端から屈曲して斜め下方に延びる部分であり、
前記中間部は、前記装着部における前記傾斜部の下端から屈曲して上方に延びる部分であり、
前記対向傾斜部は、前記装着部における前記中間部の上端から屈曲して斜め下方に延びる部分である、請求項２に記載のコネクタ。
【請求項５】
前記保持部は、端子ホルダと、前記端子を保持した前記端子ホルダの一部または全部を覆う覆い部と、を有し、
前記端子ホルダは、前記端子ホルダの外面の三面にわたって開口する装着溝を有し、前記傾斜部、前記中間部および前記対向傾斜部は、前記装着溝における前記三面の各面の溝面に接触可能に配置される、請求項４に記載のコネクタ。
【請求項６】
前記装着部は、前記装着部の厚みを減少する方向に凹む凹所を有し、
前記中間部は、前記凹所の奥側の内面で上下方向に延びる中間面であり、
前記傾斜部は、前記凹所の下側の内面で前記中間面へ向けて斜め下方に延びる傾斜面であり、
前記対向傾斜部は、前記凹所の上側の内面で前記中間面へ向けて斜め下方に延びる対向傾斜面である、請求項２に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１に開示されたコネクタは、端子と、端子を保持するハウジングと、を備えている。端子は、ハウジングの本体部に貫通して装着される。端子は、本体部から上方に突出する第１接点部と、本体部から下方に突出する第２接点部と、本体部にインサート成形によって埋め込まれる折り返し部と、を有している。
【０００３】
折り返し部は、第１接点部から連続して下方に延びる第１箇所と、第１箇所の下端から屈曲して左方に延びる第２箇所と、第２箇所の左端から屈曲して上方に延びる第３箇所と、を有している。さらに、折り返し部は、第３箇所の上端から屈曲して左方に延びる第４箇所と、第４箇所の左端から屈曲して下方に延びる第５箇所と、を有している。第２接点部は、第５箇所から連続して下方に延びている。なお、上記における上下左右方向の基準は、特許文献１の図５の上下左右方向を基準としており、特許文献１の明細書に記載された方向の基準とは異なる。なお、その他の先行技術文献としては、特許文献２－５が挙げられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１８９０８号公報
特開２０１７－９１８０７号公報
特開２０１５－２２０１２４号公報
特開２０１４－４９４１１号公報
特開平９－１６１８６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記において、例えば、第２接点部を油層側（油相側）に配置し、第１接点部を気層側（気相側）に配置した場合に、油層側のオイルが気層側に移動することを、折り返し部の折り返し形状によって、阻止することが可能であった。しかし、端子周りのシール性の向上を図るため、さらなる改善が求められていた。
【０００６】
そこで、本開示は、端子周りのシール性を確保することが可能なコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示のコネクタは、保持部を有するハウジングと、前記保持部に保持される端子と、を備え、前記端子は、前記保持部よりも下方に突出して配置される第１接続部と、前記保持部よりも上方に突出して配置される第２接続部と、前記第１接続部と前記第２接続部との間に位置して前記保持部の内部に配置される装着部と、を有し、前記装着部は、前記第１接続部の側から上方に延びる延出部と、前記延出部から上下方向に対して鋭角をなす斜め下方に延びる傾斜部と、を有している、コネクタである。
【発明の効果】
【０００８】
本開示によれば、端子周りのシール性を確保することが可能なコネクタを提供することが可能となる。
【図面の簡単な説明】
【０００９】

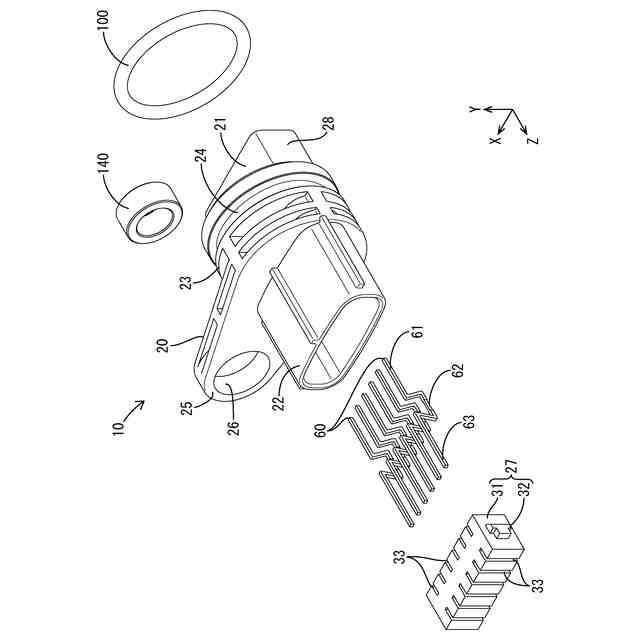

図１は、本実施形態１のコネクタの分解斜視図である。

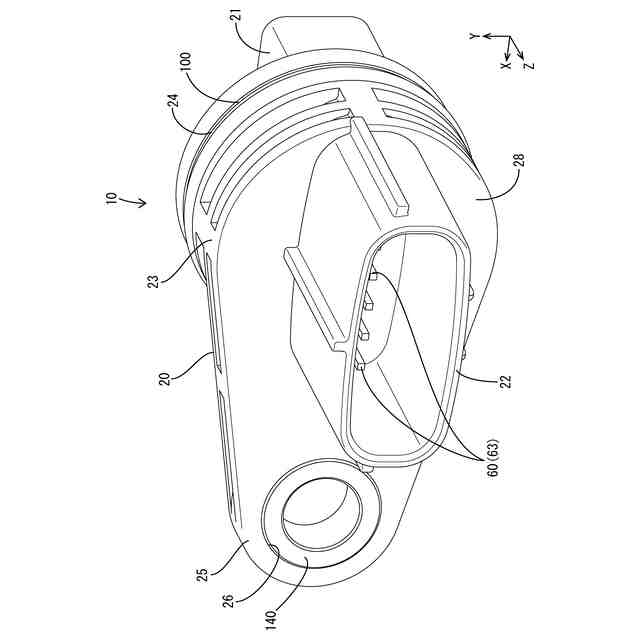

図２は、本実施形態１のコネクタの斜視図である。

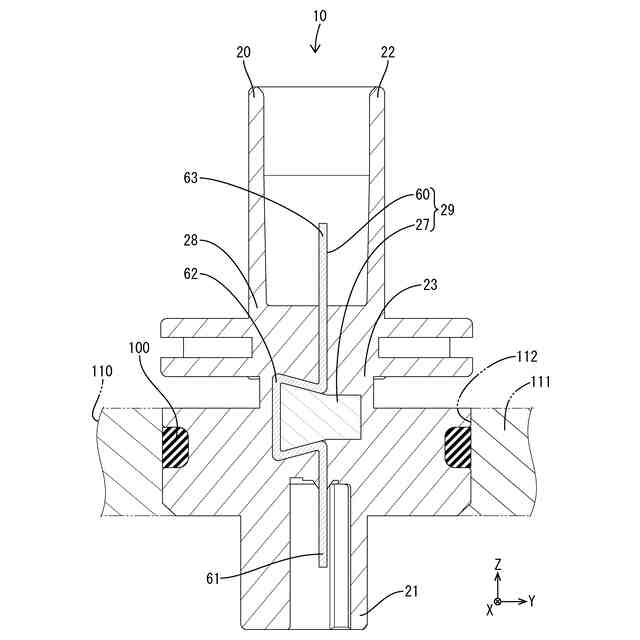

図３は、本実施形態１のコネクタの断面図である。

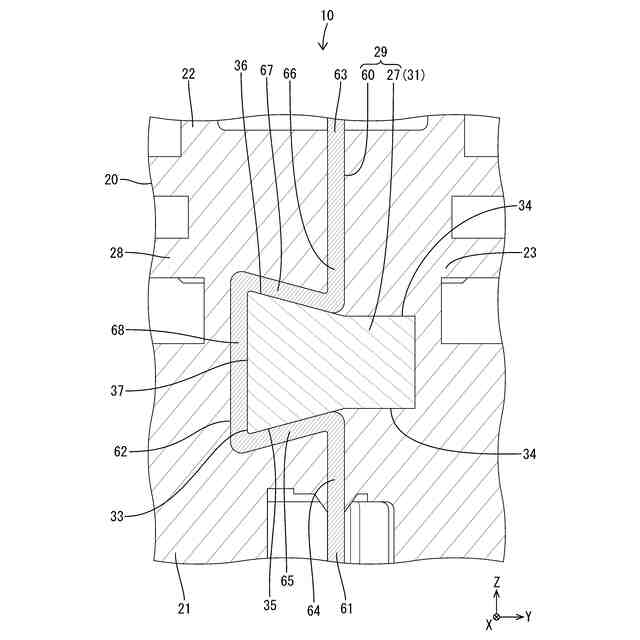

図４は、本実施形態１のコネクタにおける図３の拡大断面図である。

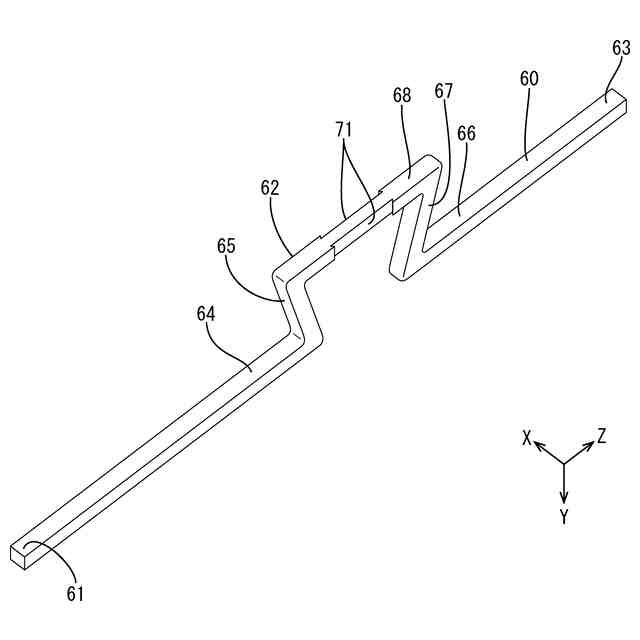

図５は、本実施形態１のコネクタにおける端子の斜視図である。

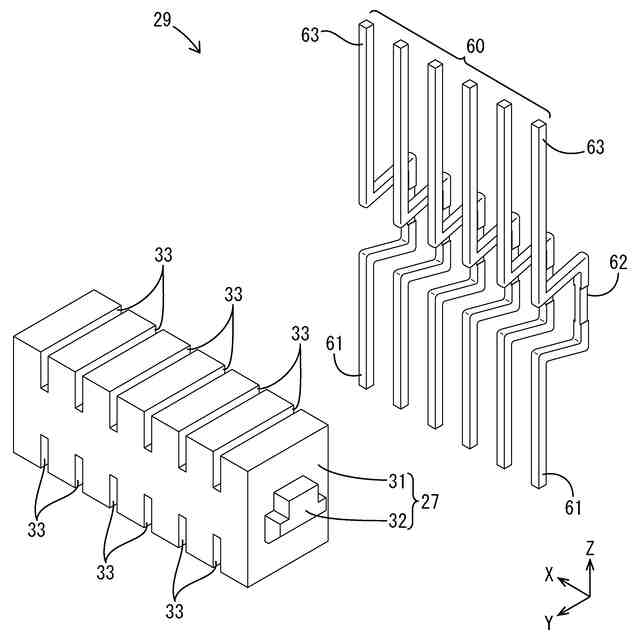

図６は、本実施形態１のコネクタにおいて、複数の端子が組み付けに際して端子ホルダに対向して配置された状態を示す斜視図である。

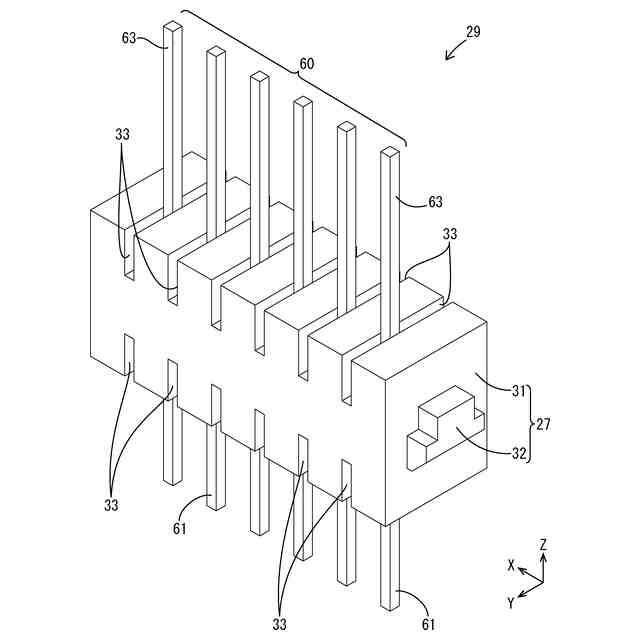

図７は、本実施形態１のコネクタにおいて、複数の端子が端子ホルダに装着された状態を示す斜視図である。

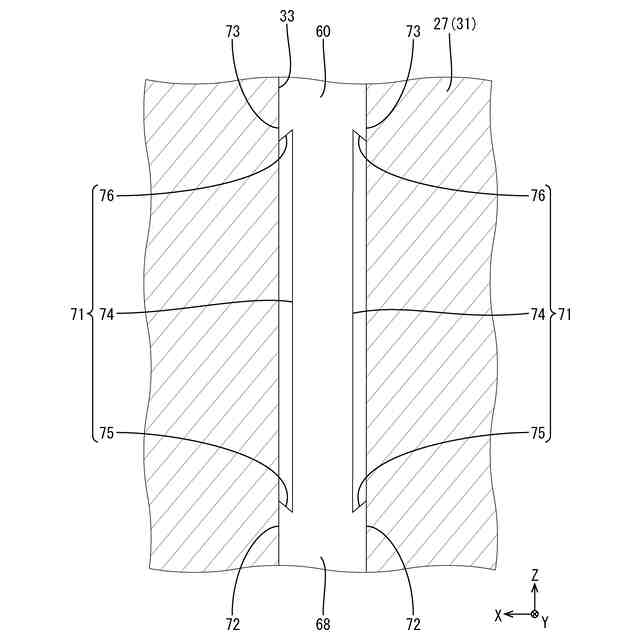

図８は、本実施形態１のコネクタにおいて、端子ホルダに装着された中間部の拡大断面図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタは、
（１）保持部を有するハウジングと、前記保持部に保持される端子と、を備え、前記端子は、前記保持部よりも下方に突出して配置される第１接続部と、前記保持部よりも上方に突出して配置される第２接続部と、前記第１接続部と前記第２接続部との間に位置して前記保持部の内部に配置される装着部と、を有し、前記装着部は、前記第１接続部の側から上方に延びる延出部と、前記延出部から上下方向に対して鋭角をなす斜め下方に延びる傾斜部と、を有している。
（【００１１】以降は省略されています）
