公開番号2025147983
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048528
出願日2024-03-25
発明の名称コネクタ装置
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/629 20060101AFI20250930BHJP(基本的電気素子)
要約【課題】ハウジングを支持する支持部材同士の接近方向において小型化を図る。
【解決手段】コネクタ装置は、第1支持部材11と、第1支持部材11に接近可能にガイドされた第2支持部材41と、第1支持部材11に相対移動可能に支持された第1ハウジング30と、第2支持部材41に相対移動可能に支持された第2ハウジング50と、両ハウジング30,50に形成したラック34,55と、両ハウジング30,50に取り付けたギヤ37,57と、ギヤ37,57の偏心位置に形成されたカム突起38,58と、第1支持部材11に形成したカム面17,18とを備え、ラック34,55は、両支持部材11,41の接近方向と交差する嵌合方向に延びており、両支持部材11,41が接近する過程では、カム突起38,58とカム面17,18との当接によってギヤ37,57がラック34,55と噛み合った状態で回転し、両ハウジング30,50が嵌合する。
【選択図】図1
特許請求の範囲【請求項１】
第１支持部材と、
前記第１支持部材に対して接近可能にガイドされた第２支持部材と、
前記第１支持部材に対して相対移動可能に支持された第１ハウジングと、
前記第１ハウジングと嵌合可能であって前記第２支持部材に対して相対移動可能に支持された第２ハウジングと、
前記第１ハウジングと前記第２ハウジングの少なくとも一方に形成されたラックと、
前記第１ハウジングと前記第２ハウジングの少なくとも他方に取り付けたギヤと、
前記ギヤの偏心位置に形成されたカム突起と、
前記第１支持部材に形成されたカム面と、を備え、
前記ラックは、前記第１支持部材と前記第２支持部材の接近方向と交差する嵌合方向に延びており、
前記第１支持部材と前記第２支持部材が接近する過程では、前記カム突起が前記カム面に当接することによって前記ギヤが前記ラックと噛み合った状態で回転し、前記第１ハウジングと前記第２ハウジングが前記嵌合方向に接近して嵌合されるコネクタ装置。
続きを表示（約 690 文字）【請求項２】
一対の前記ギヤが、前記接近方向及び前記嵌合方向の両方向に対して交差する交差方向に間隔を空けて配置され、
一対の前記ラックが、前記交差方向に間隔を空けて配置されている請求項１に記載のコネクタ装置。
【請求項３】
前記一対のギヤは、前記第１ハウジングに取り付けた第１ギヤと、前記第２ハウジングに取り付けた第２ギヤとを含み、
前記一対のラックは、前記第１ハウジングに形成した第１ラックと、前記第２ハウジングに形成した第２ラックとを含み、
前記第１ギヤと前記第２ラックとが噛み合い、
前記第２ギヤと前記第１ラックとが噛み合っている請求項２に記載のコネクタ装置。
【請求項４】
前記一対のギヤは、回転中心軸を前記交差方向に向けて配置され、
前記交差方向に視たときに、前記第１ラックと前記第２ラックとが、前記ギヤに対して反対側から噛み合うように配置されている請求項３に記載のコネクタ装置。
【請求項５】
前記第１ハウジングは、第１支持部材に対して、前記接近方向への相対移動を可能にガイドされ、
前記第２ハウジングは、第２支持部材に対して前記嵌合方向への相対移動を可能に支持されている請求項４に記載のコネクタ装置。
【請求項６】
前記第１支持部材には、前記第１ハウジングと前記第２ハウジングの嵌合が完了した状態において、前記カム突起を前記第１支持部材に対して前記接近方向へ相対移動させることが可能な位置ずれ吸収溝が形成されている請求項５に記載のコネクタ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタ装置に関するものである。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
特許文献１には、乗り物のルーフパネルを覆う天井材本体に設けた照明側コネクタと、天井材本体を補強する補強部材に設けた給電側コネクタとを嵌合する構造が開示されている。補強部材は、天井材本体に対して、上方から接近させることによって組み付けられる。補強部材を天井材本体に組み付けることによって、給電側コネクタが照明側コネクタに嵌合される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１８５０５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般的なコネクタ装置では、２つのコネクタの寸法が嵌合方向において大きくなる傾向にある。上記の構造では、２つのコネクタ（照明側コネクタと給電側コネクタ）の嵌合方向が、２つのコネクタを支持する２つの部材（天井材本体と補強部材）の組み付け方向（上下方向）と平行である。そのため、装置全体が上下方向（組み付け方向）において大型化するという問題がある。
【０００５】
本開示のコネクタ装置は、上記のような事情に基づいて完成されたものであって、ハウジングを支持する支持部材同士の接近方向において小型化を図ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタ装置は、
第１支持部材と、
前記第１支持部材に対して接近可能にガイドされた第２支持部材と、
前記第１支持部材に対して相対移動可能に支持された第１ハウジングと、
前記第１ハウジングと嵌合可能であって前記第２支持部材に対して相対移動可能に支持された第２ハウジングと、
前記第１ハウジングと前記第２ハウジングの少なくとも一方に形成されたラックと、
前記第１ハウジングと前記第２ハウジングの少なくとも他方に取り付けたギヤと、
前記ギヤの偏心位置に形成されたカム突起と、
前記第１支持部材に形成されたカム面と、を備え、
前記ラックは、前記第１支持部材と前記第２支持部材の接近方向と交差する嵌合方向に延びており、
前記第１支持部材と前記第２支持部材が接近する過程では、前記カム突起が前記カム面に当接することによって前記ギヤが前記ラックと噛み合った状態で回転し、前記第１ハウジングと前記第２ハウジングが前記嵌合方向に接近して嵌合される。
【発明の効果】
【０００７】
本開示によれば、ハウジングを支持する支持部材同士の接近方向において小型化を図ることができる。
【図面の簡単な説明】
【０００８】

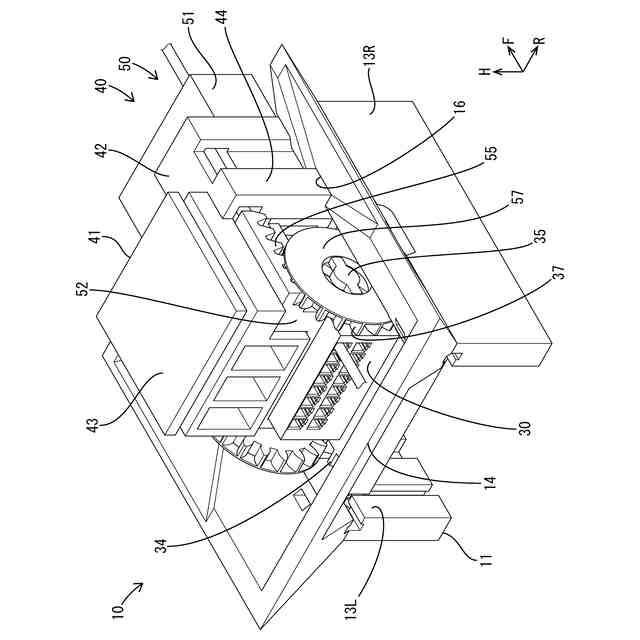

図１は、実施例１のコネクタ装置を斜め右後方から視た斜視図である。
図２は、図１に示すコネクタ装置を斜め左後方から視た斜視図である。

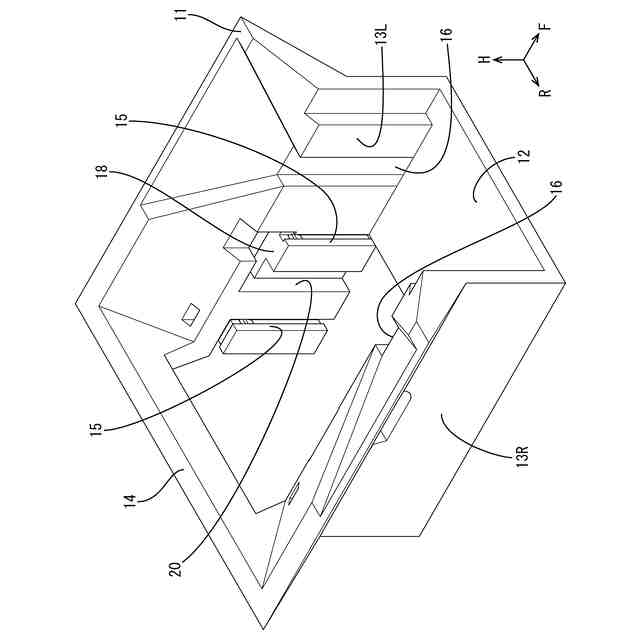

図３は、図１に示す第１支持部材を斜め左前方から視た斜視図である。
図４は、図１に示す第１支持部材を斜め右前方から視た斜視図である。

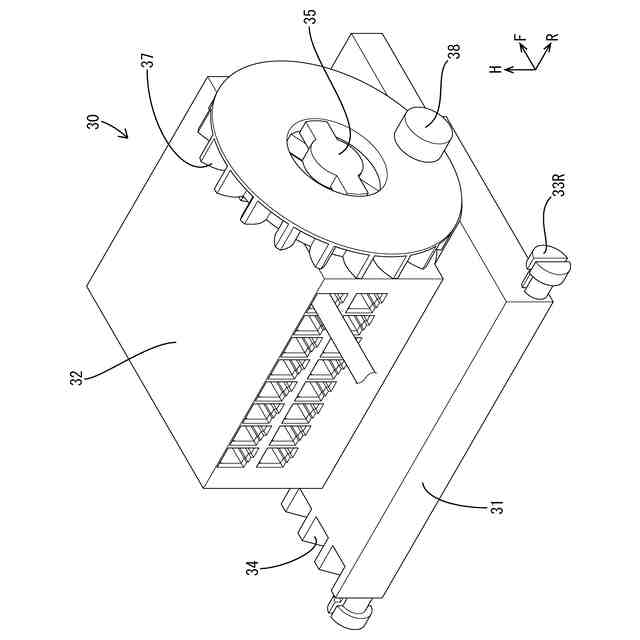

図５は、図１に示す第１ハウジングと第１ギヤを斜め右後方から視た斜視図である。

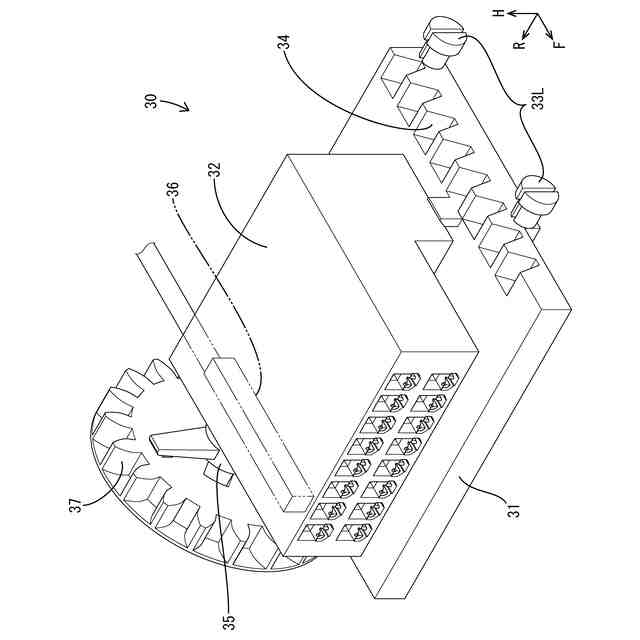

図６は、図１に示す第１ハウジングと第１ギヤを斜め左前方から視た斜視図である。
図７は、図１に示す第２コネクタを斜め左前方から視た斜視図である。

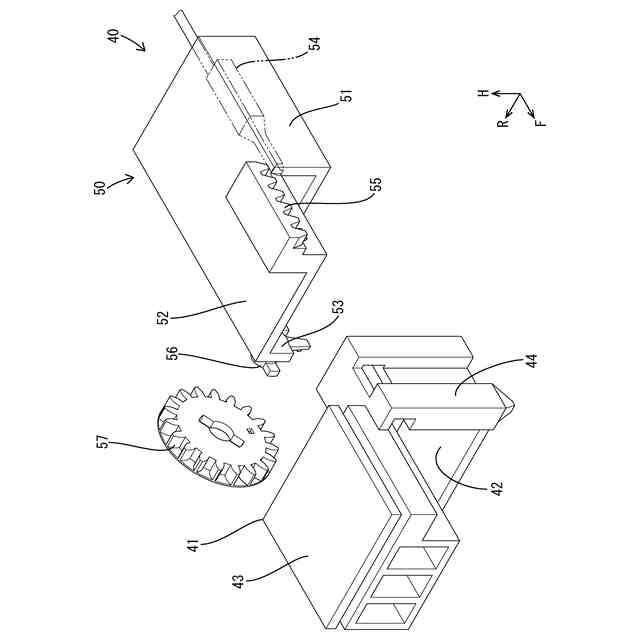

図８は、図１に示す第２コネクタであって、分解状態の第２コネクタを斜め左前方から視た斜視図である。

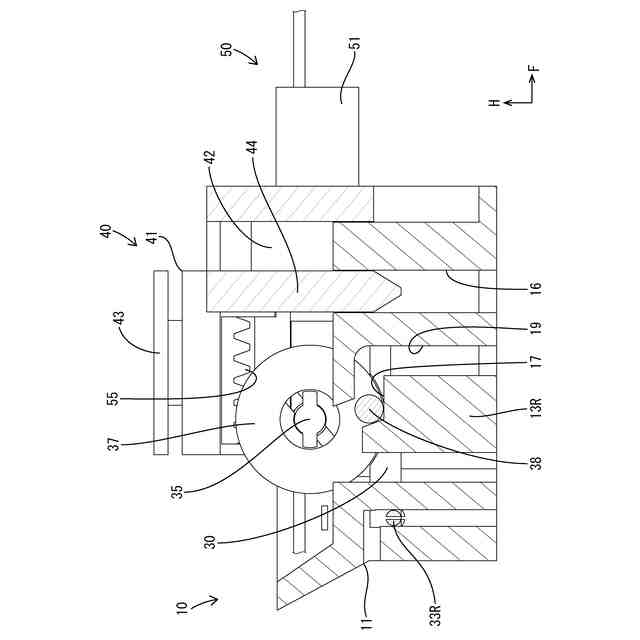

図９は、実施例１における第１ハウジングと第２ハウジングの嵌合開始状態において、第１カム突起と第１カム面との位置関係をあらわす右側断面図である。
図１０は、実施例１における第１ハウジングと第２ハウジングの嵌合開始状態において、第１ギヤと第２ラックとの噛み合い状態をあらわす右側断面図である。
図１１は、実施例１における第１ハウジングと第２ハウジングの嵌合開始状態において、第２カム突起と第２カム面との位置関係をあらわす左側断面図である。
図１２は、実施例１における第１ハウジングと第２ハウジングの嵌合開始状態において、第２ギヤと第１ラックとの噛み合い状態をあらわす左側断面図である。
図１３は、実施例１における第１ハウジングと第２ハウジングの嵌合完了状態において、第１カム突起と第１カム面との位置関係をあらわす右側断面図である。
図１４は、実施例１における第１ハウジングと第２ハウジングの嵌合完了状態において、第１ギヤと第２ラックとの噛み合い状態をあらわす右側断面図である。
図１５は、実施例１における第１ハウジングと第２ハウジングの嵌合完了状態において、第２カム突起と第２カム面との位置関係をあらわす左側断面図である。
図１６は、実施例１における第１ハウジングと第２ハウジングの嵌合完了状態において、第２ギヤと第１ラックとの噛み合い状態をあらわす左側断面図である。
図７は、実施例１における第１ハウジングと第２ハウジングの嵌合が完了し、第１支持部材と第２支持部材との組み付けが完了した状態をあらわす右側断面図である。
図８は、実施例１における第１ハウジングと第２ハウジングの嵌合が完了し、第１支持部材と第２支持部材との組み付けが完了した状態をあらわす左側断面図である。
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施形態を列記して説明する。下記の複数の実施形態を、矛盾を生じない範囲で任意に組み合わせたものも、発明を実施するための形態に含まれる。
本開示のコネクタ装置は、
（１）第１支持部材と、前記第１支持部材に対して接近可能にガイドされた第２支持部材と、前記第１支持部材に対して相対移動可能に支持された第１ハウジングと、前記第１ハウジングと嵌合可能であって前記第２支持部材に対して相対移動可能に支持された第２ハウジングと、前記第１ハウジングと前記第２ハウジングの少なくとも一方に形成されたラックと、前記第１ハウジングと前記第２ハウジングの少なくとも他方に取り付けたギヤと、前記ギヤの偏心位置に形成されたカム突起と、前記第１支持部材に形成されたカム面と、を備え、前記ラックは、前記第１支持部材と前記第２支持部材の接近方向と交差する嵌合方向に延びており、前記第１支持部材と前記第２支持部材が接近する過程では、前記カム突起が前記カム面に当接することによって前記ギヤが前記ラックと噛み合った状態で回転し、前記第１ハウジングと前記第２ハウジングが前記嵌合方向に接近して嵌合される。この構成によれば、第１ハウジングと第２ハウジングの嵌合方向が、第１支持部材と第２支持部材の接近方向に対して交差する方向となっているので、第１ハウジングを支持する第１支持部材と第２ハウジングを支持する第２支持部材の接近方向において、小型化を図ることができる。
【００１０】
（２）（１）において、一対の前記ギヤが、前記接近方向及び前記嵌合方向の両方向に対して交差する交差方向に間隔を空けて配置され、一対の前記ラックが、前記交差方向に間隔を空けて配置されていることが好ましい。この構成によれば、ギヤとラックとの噛み合いによる嵌合力が、嵌合方向と交差する交差方向に間隔を空けた２箇所で生じる。よって、嵌合過程において、一対のハウジングは、接近方向に視たときに斜めになるようなこじりを生じ難い。
（【００１１】以降は省略されています）
