公開番号2025145397
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045552
出願日2024-03-21
発明の名称絶縁構造体、及びワイヤハーネス
出願人住友電装株式会社
代理人個人,個人
主分類H02G 3/04 20060101AFI20250926BHJP(電力の発電,変換,配電)
要約【課題】汎用性を高めることのできる絶縁構造体、及びワイヤハーネスを提供する。
【解決手段】絶縁構造体40は、第1電線部材20と第2電線部材30とを保護する。絶縁構造体40は、第1電線部材20の第1接続部22を保持する第1絶縁部材41と、第1接続部22と隣り合うように配置される第2電線部材30の第2接続部32を保持する第2絶縁部材42とを備えている。絶縁構造体40は、第1絶縁部材41と第2絶縁部材42とを連結可能な連結構造43を備えている。連結構造43は、第1連結構造43Aと第2連結構造とを含む。第1連結構造43Aは、第1絶縁部材41と第2絶縁部材42とが第1方向に沿って連結可能な構造である。第2連結構造は、第1絶縁部材41と第2絶縁部材42とが第1方向と交差する第2方向に沿って連結可能な構造である。
【選択図】図1
特許請求の範囲【請求項１】
複数の第１芯線と前記複数の第１芯線同士を接続した第１接続部とを有する第１電線部材と、複数の第２芯線と前記複数の第２芯線同士を接続した第２接続部とを有する第２電線部材と、を保護する絶縁構造体であって、
前記第１接続部を保持する第１絶縁部材と、
前記第１接続部と隣り合うように配置される前記第２接続部を保持する第２絶縁部材と、
前記第１絶縁部材と前記第２絶縁部材とを連結可能な連結構造と、を備え、
前記連結構造は、前記第１絶縁部材と前記第２絶縁部材とが第１方向に沿って連結可能な第１連結構造と、前記第１絶縁部材と前記第２絶縁部材とが第１方向と交差する第２方向に沿って連結可能な第２連結構造と、を含む、
絶縁構造体。
続きを表示（約 1,100 文字）【請求項２】
前記第１絶縁部材は、
第１基壁部と、
前記第１基壁部に設けられる一対の第１側壁部と、
前記一対の第１側壁部の間に設けられ、前記第１接続部を保持する第１保持部と、を備え、
前記第２絶縁部材は、
第２基壁部と、
前記第２基壁部に設けられる一対の第２側壁部と、
前記一対の第２側壁部の間に設けられ、前記第２接続部を保持する第２保持部と、を備え、
前記第１連結構造は、前記第１側壁部と前記第２側壁部とが互いに向かい合うように連結可能な構造であり、
前記第２連結構造は、前記第１基壁部と前記第２基壁部とが互いに向かい合うように連結可能な構造である、
請求項１に記載の絶縁構造体。
【請求項３】
前記第１連結構造は、前記第１側壁部の先端部が前記第２側壁部の先端部を挟み込む構造を含む、
請求項２に記載の絶縁構造体。
【請求項４】
前記第１基壁部は、第１貫通孔を有し、
前記第２基壁部は、第２貫通孔を有し、
前記第２連結構造は、前記第１貫通孔と前記第２貫通孔とに連結用結束部材を挿通する構造を含む、
請求項２に記載の絶縁構造体。
【請求項５】
前記第１貫通孔は、前記第１電線部材の長さ方向と交差する方向に沿って互いに離間して配置される一対の第１貫通孔を含み、
前記第２貫通孔は、前記第２電線部材の長さ方向と交差する方向に沿って互いに離間して配置される一対の第２貫通孔を含む、
請求項４に記載の絶縁構造体。
【請求項６】
前記第２連結構造は、前記連結用結束部材と前記第１絶縁部材との間で前記第１電線部材を固定するように構成されるとともに、
前記連結用結束部材と前記第２絶縁部材との間で前記第２電線部材を固定するように構成される、
請求項４に記載の絶縁構造体。
【請求項７】
前記第２連結構造における前記連結用結束部材は、前記第１電線部材及び前記第２電線部材の長さ方向に沿って離間して配置される第１連結用結束部材と第２連結用結束部材とを含む、
請求項６に記載の絶縁構造体。
【請求項８】
前記第１電線部材及び前記第２電線部材の各々は、平行に延びる複数の電線を有し、
前記第１基壁部及び前記第２基壁部の各々は、前記複数の電線と接触可能な支持面を有する、
請求項２に記載の絶縁構造体。
【請求項９】
請求項１から請求項８のいずれか１項に記載の絶縁構造体と、前記第１電線部材と、前記第２電線部材と、を備える、
ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、絶縁構造体、及びワイヤハーネスに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１に記載されるように、隣り合うように配置された複数の電線の各々を仕切部分の両側の空間に保持する絶縁部材が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１５６７３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような電線は、電線の芯線同士を接続して用いることもできる。電線の芯線同士を接続した接続部を有する電線部材を配索する場合、絶縁構造体に接続部を保持させることは、接続部を保護するという観点から有利である。このように接続部を有する電線部材を保持する絶縁構造体には、複数の電線部材の接続部の異なる配置態様に対応できる汎用性が求められる場合がある。
【０００５】
本開示の目的は、汎用性を高めることのできる絶縁構造体、及びワイヤハーネスを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の絶縁構造体は、複数の第１芯線と前記複数の第１芯線同士を接続した第１接続部とを有する第１電線部材と、複数の第２芯線と前記複数の第２芯線同士を接続した第２接続部とを有する第２電線部材と、を保護する絶縁構造体であって、前記第１接続部を保持する第１絶縁部材と、前記第１接続部と隣り合うように配置される前記第２接続部を保持する第２絶縁部材と、前記第１絶縁部材と前記第２絶縁部材とを連結可能な連結構造と、を備え、前記連結構造は、前記第１絶縁部材と前記第２絶縁部材とが第１方向に沿って連結可能な第１連結構造と、前記第１絶縁部材と前記第２絶縁部材とが第１方向と交差する第２方向に沿って連結可能な第２連結構造と、を含む。
【発明の効果】
【０００７】
本開示の絶縁構造体、及びワイヤハーネスは、汎用性を高めることができるという効果を奏する。
【図面の簡単な説明】
【０００８】

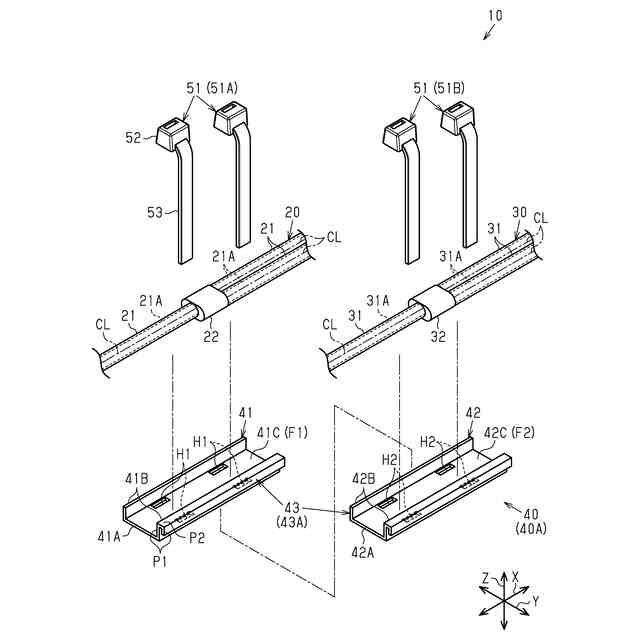

図１は、実施形態のワイヤハーネスを示す分解斜視図である。

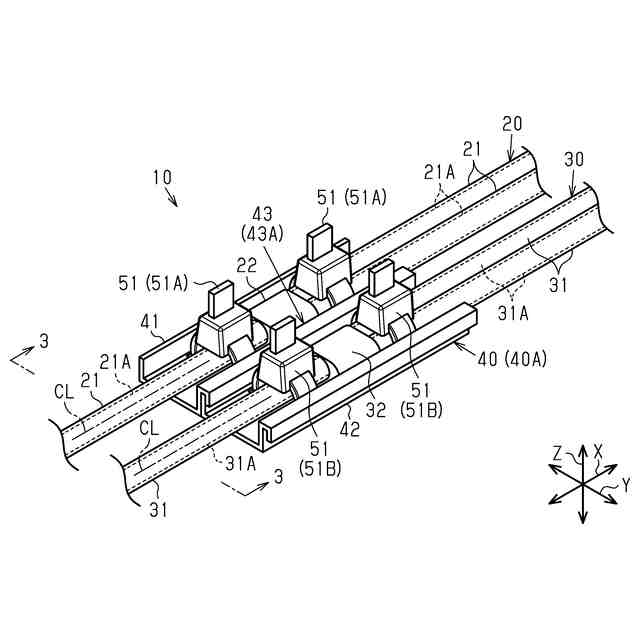

図２は、ワイヤハーネスを示す斜視図である。

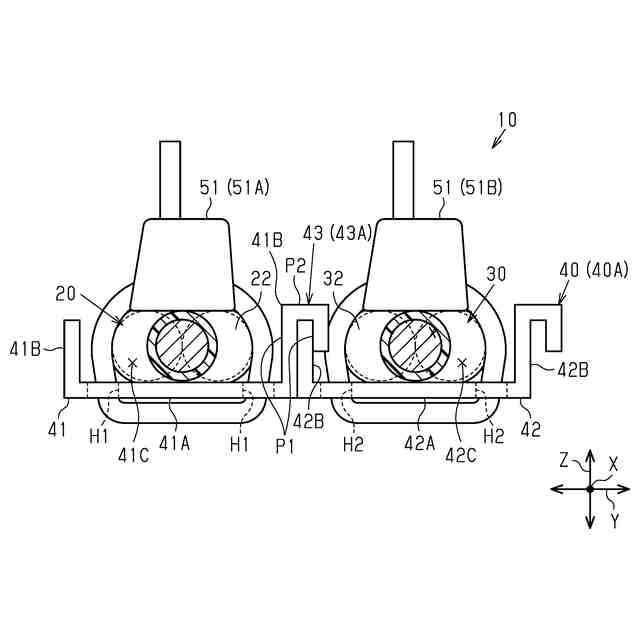

図３は、図２の３－３線に沿った断面図である。

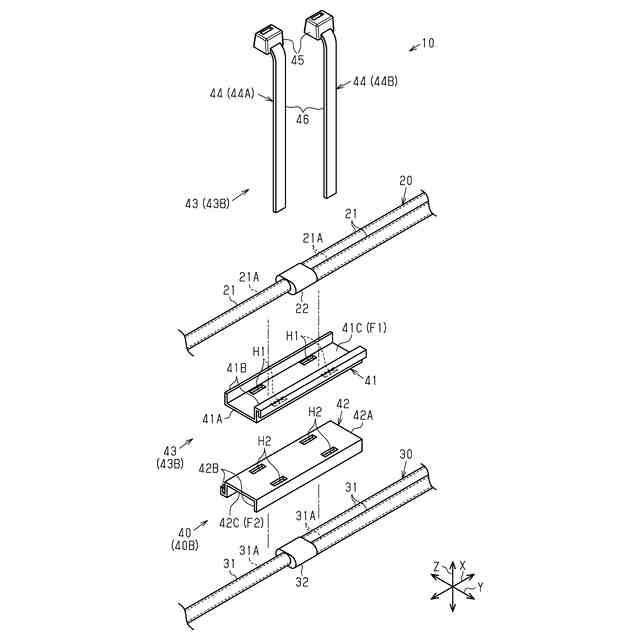

図４は、ワイヤハーネスを示す分解斜視図である。

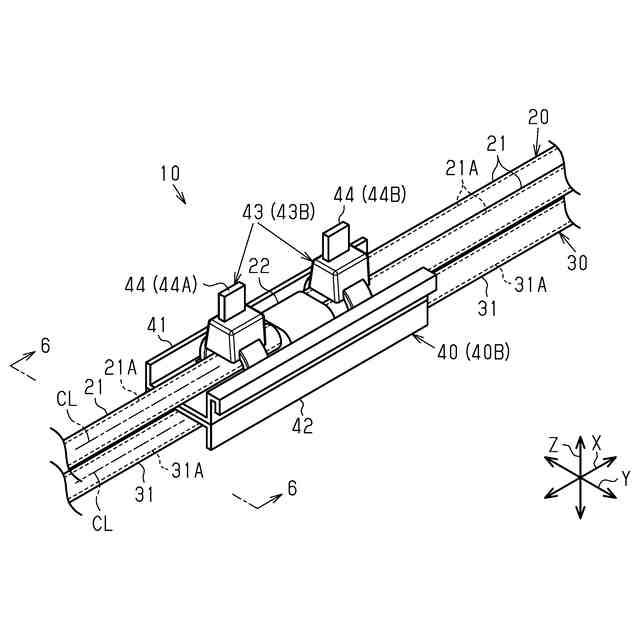

図５は、ワイヤハーネスを示す斜視図である。
図６は、図５の６－６線に沿った断面図である。
図７は、変更例のワイヤハーネスを示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
［１］本開示の絶縁構造体は、複数の第１芯線と前記複数の第１芯線同士を接続した第１接続部とを有する第１電線部材と、複数の第２芯線と前記複数の第２芯線同士を接続した第２接続部とを有する第２電線部材と、を保護する絶縁構造体であって、前記第１接続部を保持する第１絶縁部材と、前記第１接続部と隣り合うように配置される前記第２接続部を保持する第２絶縁部材と、前記第１絶縁部材と前記第２絶縁部材とを連結可能な連結構造と、を備え、前記連結構造は、前記第１絶縁部材と前記第２絶縁部材とが第１方向に沿って連結可能な第１連結構造と、前記第１絶縁部材と前記第２絶縁部材とが第１方向と交差する第２方向に沿って連結可能な第２連結構造と、を含む。
【００１０】
この構成によれば、上記第１連結構造を利用して連結された絶縁構造体によって、第１電線部材の第１接続部と第２電線部材の第２接続部とを保護することができる。また、上記第２連結構造を利用して連結された絶縁構造体によっても、第１電線部材の第１接続部と第２電線部材の第２接続部とを保護することができる。すなわち、上記絶縁構造体は、配置態様の異なる第１接続部と第２接続部とに対応した保護機能を発揮する。したがって、絶縁構造体の汎用性を高めることができる。これにより、例えば、絶縁構造体を成形する成形型の費用を削減したり、絶縁構造体の設計の工数を削減したりすることができる。
（【００１１】以降は省略されています）
