公開番号2025140471
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039900
出願日2024-03-14
発明の名称コネクタ
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/64 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】雄端子との干渉を回避するための距離を大きく確保でき、こじり嵌合を防止する信頼性を高めることが可能なコネクタを提供する。
【解決手段】取付部材13がハウジング11の前面を覆う前壁部38を有している。前壁部38は、ハウジング11への取付部材13の移動方向の先方を向く端面42を有し、ハウジング11は、移動方向の先方を向くベース面17と、ベース面17から突出する突部47と、を有している。突部47は、ベース面17の前端よりも前方に突出する先端部51を有している。突部47の先端部51は、前壁部38の端面42と対向する対向面52(53)を有している。先端部51の対向面は、前方へ行くに従って前壁部38の端面42から離れる方向に傾斜した第1傾斜面52として構成される。
【選択図】図12
特許請求の範囲【請求項１】
互いに嵌合可能な雄コネクタおよび雌コネクタを備え、
前記雄コネクタは、筒状のフード部と、前記フード部の内面に凹む嵌合溝と、を有し、
前記フード部内には、雄端子が突出して配置され、
前記雌コネクタは、フード部内に嵌合されるハウジングと、前記ハウジングに収容される端子と、前記ハウジングに対して前後方向と直交する移動方向に移動して装着される取付部材と、を有し、
前記取付部材は、前記ハウジングの前面を覆う前壁部を有し、
前記前壁部は、前記移動方向の先方を向く端面を有し、
前記ハウジングは、前記移動方向の先方を向くベース面と、前記ベース面から突出して前記嵌合溝内に嵌合可能な突部と、を有し、
前記突部は、前記ベース面の前端よりも前方に突出する先端部を有し、
前記突部の前記先端部は、前記前壁部の前記端面と対向する対向面を有し、
前記先端部の前記対向面は、前方へ行くに従って前記前壁部の前記端面から離れる方向に傾斜している、コネクタ。
続きを表示（約 470 文字）【請求項２】
前記突部は、前記前後方向に延びる一対の側面を有し、前記ベース面から突出するに従って一対の前記側面間に規定される幅寸法を大きくする形状になっており、
前記嵌合溝は、前記前後方向および前記移動方向と直交する幅方向で対向する一対の溝側面を有し、前記フード部の内面から深くなるに従って一対の前記溝側面間に規定される溝幅寸法を大きくする形状になっている、請求項１に記載のコネクタ。
【請求項３】
前記ハウジングの前記ベース面には、複数の前記突部が互いの前記側面を向き合わせた状態で前記幅方向に並んで配置され、
前記突部の一対の前記側面のうち、一方の前記側面は、前記移動方向に沿って配置され、他方の前記側面は、前記移動方向に対して前記幅寸法を大きくする方向に傾斜している、請求項２に記載のコネクタ。
【請求項４】
前記先端部の前記対向面は、前記幅方向に対して一方の前記側面側から他方の前記側面側へ向けて後退する方向にも傾斜している、請求項２または請求項３に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
特許文献１は開示されたコネクタは、互いに嵌合可能な雌コネクタハウジングおよび雄コネクタハウジングを備えている。雄コネクタハウジングの側面にはリブ（以下、「突部」と称する）が突出して形成されている。雌コネクタハウジングの内面には、リブ溝（以下、「嵌合溝」と称する）が凹み形成されている。雄コネクタハウジングが雌コネクタハウジングに対して正規に嵌合されるとき、突部が嵌合溝に嵌まる。雄コネクタハウジングが雌コネクタハウジングに対して正規から傾いたこじり方向に嵌合されようとするとき、突部が嵌合溝に嵌まらず、雌コネクタハウジングの前側の開口端部に突き当たり、雄コネクタハウジングのこじり方向への嵌合が阻止される。上記した突部や嵌合溝に相当するものを備えたコネクタは、特許文献２－８にも開示されている。なお、「雄コネクタ」、「雌コネクタ」の概念（表現）は、各文献で統一されていない。本明細書における「雄コネクタ」、「雌コネクタ」の概念は、特許文献１とは逆である。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２３００２１号公報
特開平１０－２４１７９０号公報
特開２００４－１０３４４９号公報
特開平６－２３１８２４号公報
国際公開第２０１４／１８１４１５号
特開平９－１２９３１１号公報
特開２００４－２０６８９５号公報
特開２００４－３４９１２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、雄コネクタハウジングには、端子（特許文献１では「雌型端子」と称される）の抜け出しを阻止すること等を目的として、リテーナ等の取付部材が装着されることがある。取付部材には、雄コネクタハウジングの前面を覆う前壁部を有し、雄コネクタハウジングに対し、前後方向と直交する方向である上方に移動して装着されるものが含まれる。この種の取付部材が雄コネクタハウジングに装着される際に、上記した突部の先端部が前壁部の上端面に接触し得る位置に配置されると、雄コネクタハウジングに対する取付部材の装着位置を適正に管理することが困難になる。このため、突部の先端部は、通常、前壁部の上端面と接触しないように、雄コネクタハウジングにおいて前壁部の上端面よりも後方に控えて配置されることになる。ここで、雄コネクタハウジングが雌コネクタハウジングに対して正規から傾いたこじり方向に嵌合されようとするとき、雄コネクタハウジングの前端部を含む前壁部が雌コネクタハウジング内に大きく入り込んでしまう。そうすると、雌コネクタハウジング内に突出する雄型端子と前壁部等との間に相互の干渉を回避することを考慮した距離を大きくとることができず、こじり嵌合を防止する信頼性が低下するという問題がある。
【０００５】
そこで、本開示は、雄端子との干渉を回避するための距離を大きく確保でき、こじり嵌合を防止する信頼性を高めることが可能なコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、互いに嵌合可能な雄コネクタおよび雌コネクタを備え、前記雄コネクタは、筒状のフード部と、前記フード部の内面に凹む嵌合溝と、を有し、前記フード部内には、雄端子が突出して配置され、前記雌コネクタは、フード部内に嵌合されるハウジングと、前記ハウジングに収容される端子と、前記ハウジングに対して前後方向と直交する移動方向に移動して装着される取付部材と、を有し、前記取付部材は、前記ハウジングの前面を覆う前壁部を有し、前記前壁部は、前記移動方向の先方を向く端面を有し、前記ハウジングは、前記移動方向の先方を向くベース面と、前記ベース面から突出して前記嵌合溝内に嵌合可能な突部と、を有し、前記突部は、前記ベース面の前端よりも前方に突出する先端部を有し、前記突部の前記先端部は、前記前壁部の前記端面と対向する対向面を有し、前記先端部の前記対向面は、前方へ行くに従って前記前壁部の前記端面から離れる方向に傾斜している。
【発明の効果】
【０００７】
本開示によれば、雄端子との干渉を回避するための距離を大きく確保でき、こじり嵌合を防止する信頼性を高めることが可能なコネクタを提供する。
【図面の簡単な説明】
【０００８】
図１は、実施形態１のコネクタにおいて、雄コネクタの正面図である。
図２は、実施形態１のコネクタにおいて、雌コネクタの斜視図である。
図３は、実施形態１のコネクタにおいて、雌コネクタの側断面図である。
図４は、実施形態１のコネクタにおいて、ハウジングの斜視図である。
図５は、実施形態１のコネクタにおいて、取付部材の斜視図である。
図６は、実施形態１のコネクタにおいて、突部の先端部を含む部分を拡大した斜視図である。
図７は、実施形態１のコネクタにおいて、突部の先端部を含む部分を拡大した正面図である。

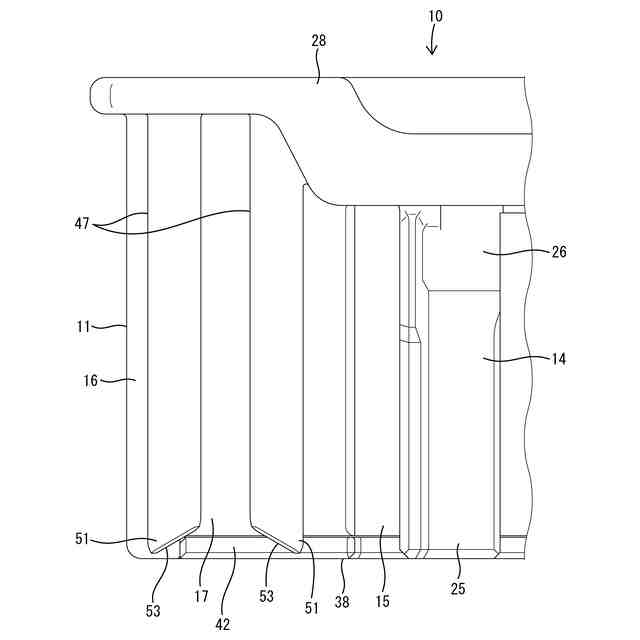

図８は、実施形態１のコネクタにおいて、ハウジングの左側半分を拡大した平面図である。
図９は、実施形態１のコネクタにおいて、雌コネクタが雄コネクタに対して前下がりに傾いたときに、雌コネクタおよび雄コネクタの嵌合が停止される状態を、雄コネクタを破断して示す側面図である。
図１０は、実施形態１のコネクタにおいて、図９のＡ－Ａ線断面における上側を拡大した断面図である。
図１１は、実施形態１のコネクタにおいて、雌コネクタの片側の端部が雄コネクタのフード部内に先行して入り込むように、雌コネクタが左右方向に対して傾いたときに、雌コネクタおよび雄コネクタの嵌合が停止される状態を示す斜視図である。

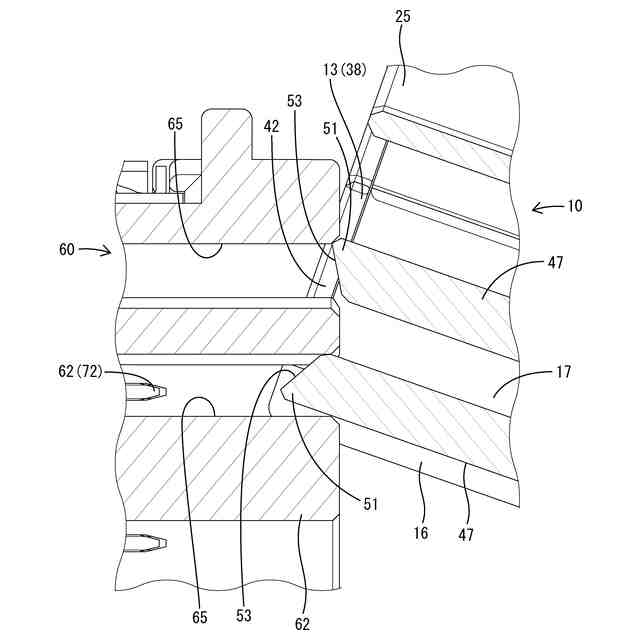

図１２は、実施形態１のコネクタにおいて、図１１のＡ－Ａ線断面図である。
図１３は、実施形態１のコネクタにおいて、雌コネクタが左右方向に対して少しだけ傾いて雄コネクタに嵌合されようとする状態を拡大して示す平断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタは、
（１）互いに嵌合可能な雄コネクタおよび雌コネクタを備え、前記雄コネクタは、筒状のフード部と、前記フード部の内面に凹む嵌合溝と、を有し、前記フード部内には、雄端子が突出して配置され、前記雌コネクタは、フード部内に嵌合されるハウジングと、前記ハウジングに収容される端子と、前記ハウジングに対して前後方向と直交する移動方向に移動して装着される取付部材と、を有し、前記取付部材は、前記ハウジングの前面を覆う前壁部を有し、前記前壁部は、前記移動方向の先方を向く端面を有し、前記ハウジングは、前記移動方向の先方を向くベース面と、前記ベース面から突出して前記嵌合溝内に嵌合可能な突部と、を有し、前記突部は、前記ベース面の前端よりも前方に突出する先端部を有し、前記突部の前記先端部は、前記前壁部の前記端面と対向する対向面を有し、前記先端部の前記対向面は、前方へ行くに従って前記前壁部の前記端面から離れる方向に傾斜している。
【００１０】
雌コネクタが雄コネクタに対して正規から傾いてこじり方向に嵌合されようとすると、突部の先端部がフード部の開口端部等と干渉し、雌コネクタのこじり方向への嵌合が阻止される。ここで、突部の先端部がベース面の前端よりも前方に突出して前壁部の端面と対向する位置に配置されるので、雄コネクタのフード部内への雌コネクタ（前壁部を含む）の入り込みを少なくできる。その結果、雄端子と雌コネクタとの干渉を回避するための距離を大きく確保することができる。特に、先端部の対向面が前方へ行くに従って前壁部の端面から離れる方向に傾斜しているので、前壁部と先端部との接触を回避可能な形状に容易に設定できる。
（【００１１】以降は省略されています）
