公開番号2025148724
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048986
出願日2024-03-26
発明の名称機器モジュールの取付構造
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類B60R 16/02 20060101AFI20251001BHJP(車両一般)
要約【課題】機器と接続される通信線の通信性能の悪化を抑制することを目的とする。
【解決手段】機器モジュールの取付構造20は、車両における機器モジュールの取付構造である。前記機器モジュール30は、機器32と、通信線61を含み、前記機器32と接続された配線60と、前記機器32を覆うカバー70と、を備える。前記通信線61は、前記機器32から前記車両の配索面17に向けて延びる第1区間SE1と、前記第1区間SE1に連続し、前記配索面17に沿って延びる第2区間SE2とを含む。前記カバー70は、前記機器32を覆うカバー本体71と、前記カバー本体71から突出し、前記第1区間SE1と前記第2区間SE2との連結部分を前記配索面17に向けて押えている押え部78とを含む。
【選択図】図2
特許請求の範囲【請求項１】
車両における機器モジュールの取付構造であって、
前記機器モジュールは、
機器と、
通信線を含み、前記機器と接続された配線と、
前記機器を覆うカバーと、
を備え、
前記通信線は、前記機器から前記車両の配索面に向けて延びる第１区間と、前記第１区間に連続し、前記配索面に沿って延びる第２区間とを含み、
前記カバーは、前記機器を覆うカバー本体と、前記カバー本体から突出し、前記第１区間と前記第２区間との連結部分を前記配索面に向けて押えている押え部とを含む、機器モジュールの取付構造。
続きを表示（約 930 文字）【請求項２】
請求項１に記載の機器モジュールの取付構造であって、
前記配線は、前記押え部と前記配索面との間を通る電源線を含み、
前記通信線と前記電源線とは、互いに別の被覆層を有する配線であり、
前記通信線の太さは、前記電源線の太さ以上である、機器モジュールの取付構造。
【請求項３】
請求項２に記載の機器モジュールの取付構造であって、
前記電源線は、導体芯線が１つのみの単線であり、
前記通信線は、複数の導体芯線と、前記複数の導体芯線を覆うシースとを含む複合線である、機器モジュールの取付構造。
【請求項４】
請求項１から請求項３のいずれか１項に記載の機器モジュールの取付構造であって、
前記押え部は、前記通信線の最小曲げ半径以上の曲率半径を有する押え面を有し、
前記連結部分は、前記押え面に沿って延びる、機器モジュールの取付構造。
【請求項５】
請求項１から請求項３のいずれか１項に記載の機器モジュールの取付構造であって、
前記機器モジュールは、前記機器が固定されると共に前記車両に取付けられたブラケットを備え、
前記第１区間が前記ブラケットに固定されている、機器モジュールの取付構造。
【請求項６】
請求項５に記載の機器モジュールの取付構造であって、
前記ブラケットは、前記通信線の余長部分を巻いて収容可能な巻付面を有し、
前記巻付面は、前記通信線の最小曲げ半径以上に設定されている曲率半径を有する、機器モジュールの取付構造。
【請求項７】
請求項１から請求項３のいずれか１項に記載の機器モジュールの取付構造であって、
前記配索面は前記車両の室内空間に露出する面であり、
前記第２区間は前記室内空間に配置される、機器モジュールの取付構造。
【請求項８】
請求項１から請求項３のいずれか１項に記載の機器モジュールの取付構造であって、
前記機器は、前記車両において前記配索面と交差する取付面に取付けられている、機器モジュールの取付構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、機器モジュールの取付構造に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は、車両のルーフパネルと内装部材との間に機器を固定する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１４１４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
機器を追加する場合、当該機器用の通信線が必要となる場合がある。機器用の通信線の通信性能の悪化を抑制することが望まれる。
【０００５】
そこで、機器と接続される通信線の通信性能の悪化を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の機器モジュールの取付構造は、車両における機器モジュールの取付構造であって、前記機器モジュールは、機器と、通信線を含み、前記機器と接続された配線と、前記機器を覆うカバーと、を備え、前記通信線は、前記機器から前記車両の配索面に向けて延びる第１区間と、前記第１区間に連続し、前記配索面に沿って延びる第２区間とを含み、前記カバーは、前記機器を覆うカバー本体と、前記カバー本体から突出し、前記第１区間と前記第２区間との連結部分を前記配索面に向けて押えている押え部とを含む、機器モジュールの取付構造である。
【発明の効果】
【０００７】
本開示によれば、機器と接続される通信線の通信性能の悪化を抑制できる。
【図面の簡単な説明】
【０００８】

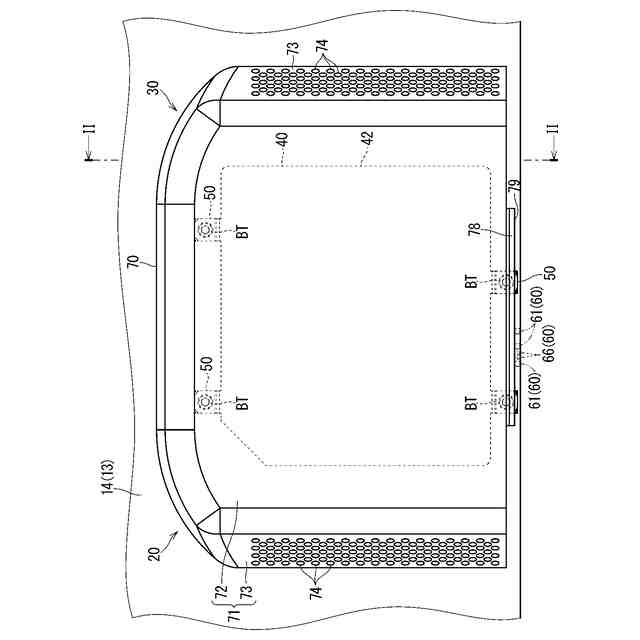

図１は実施形態１にかかる機器モジュールの取付構造を示す正面図である。

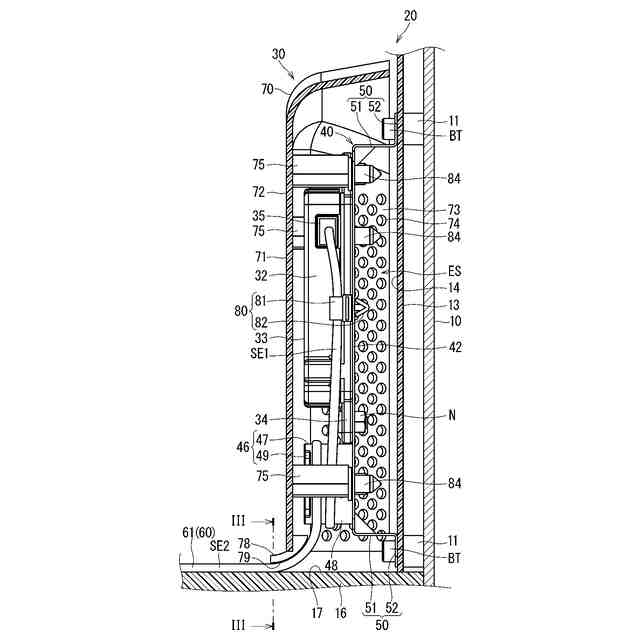

図２は図１のＩＩ－ＩＩ線に沿った断面図である。

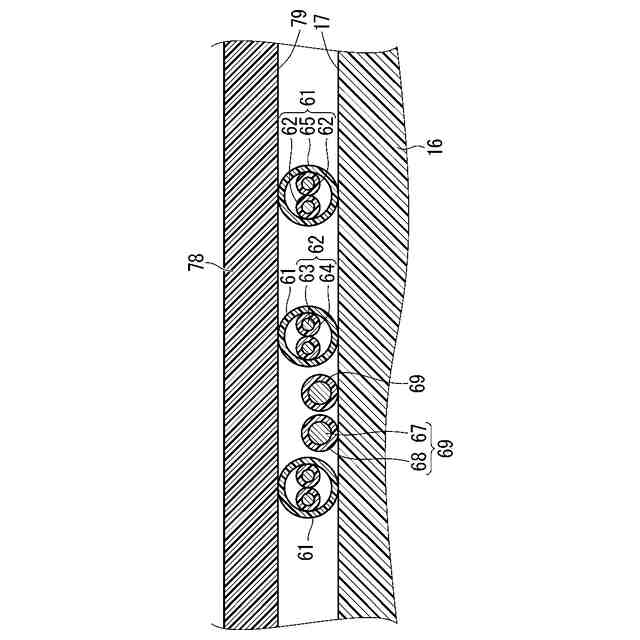

図３は図２のＩＩＩ－ＩＩＩ線に沿って切断した端面図である。

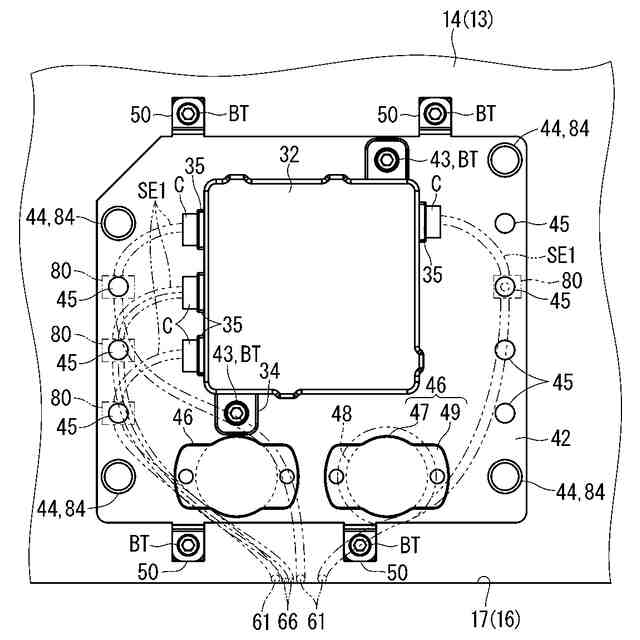

図４はカバーを外した状態の機器モジュールの取付構造を示す正面図である。
図５はカバーを外した状態の機器モジュールの取付構造を示す側面図である。

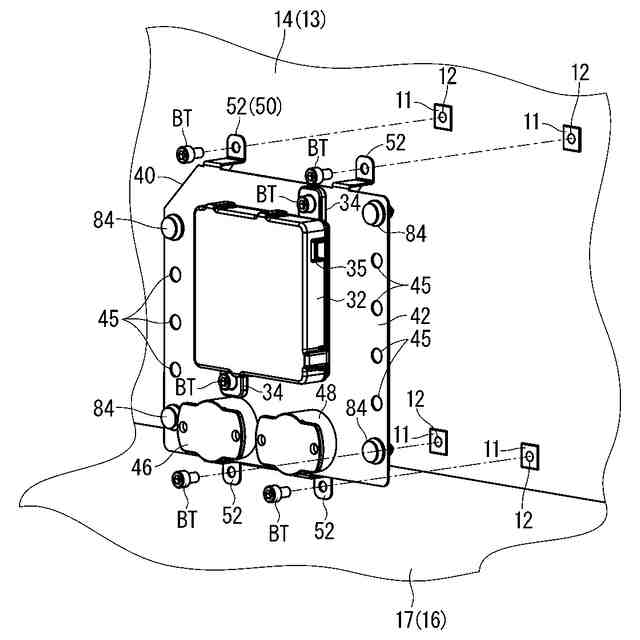

図６はブラケットを固定用土台に固定する様子を示す説明図である。

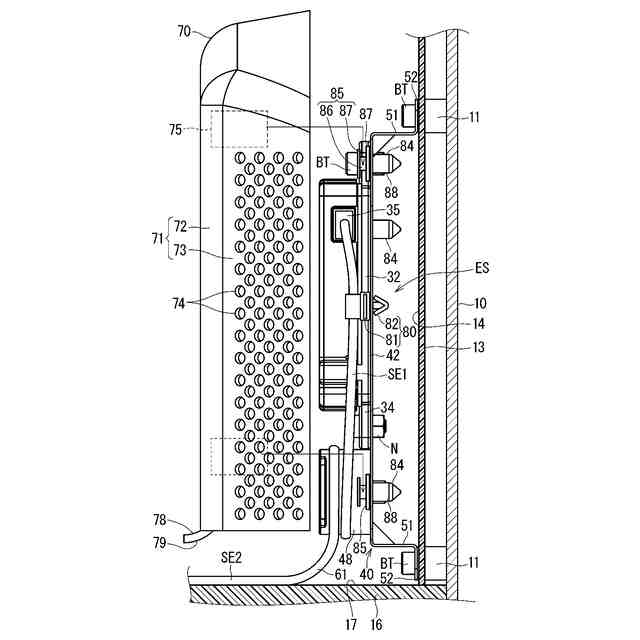

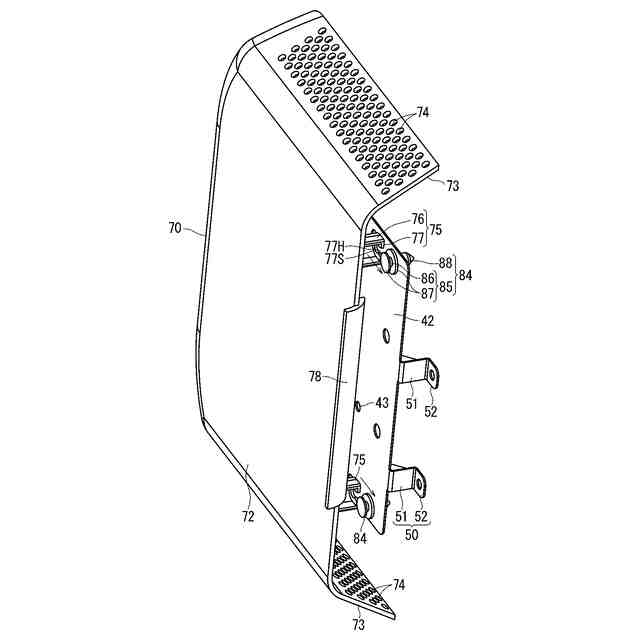

図７はカバーをブラケットに取付ける様子を示す説明図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示の機器モジュールの取付構造は、次の通りである。
（【００１１】以降は省略されています）
