公開番号2025140539
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040003
出願日2024-03-14
発明の名称コネクタ
出願人住友電装株式会社
代理人個人,個人
主分類H01R 13/42 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】端子の位置ずれを抑制できるコネクタを提供する。
【解決手段】コネクタ10は、端子20と、端子20を保持するハウジング30とを備える。端子20は、第1軸線Xに沿って延びる雌端子部22と、第1軸線Xと交差する第2軸線Yに沿って延びる電線接続部21と、を有する。雌端子部22は、電線接続部21と接続される溝状の接続部23と、接続部23の端部から第1軸線Xに沿った一方向である前方向X1に向かって延びる筒状部24と、を有する。接続部23は、前方向X1の反対方向である後方向X2に開口している。ハウジング30は、端子20が収容される端子収容部37を有するハウジング本体31と、ハウジング本体31に取り付けられるカバー部材50と、を有する。カバー部材50は、接続部23の内部に挿入されるとともに接続部23と第2軸線Yにおいて係合可能に形成された突起部52を有する。
【選択図】図5
特許請求の範囲【請求項１】
端子と、
前記端子を保持するハウジングと、
前記ハウジングの内部に収容されるとともに、第１軸線に沿って第１位置と第２位置とに移動可能に設けられたスライダと、
前記スライダを付勢するスプリングと、を備え、
前記端子は、前記第１軸線に沿って延びる雌端子部と、前記第１軸線と交差する第２軸線に沿って延びる電線接続部と、を有し、
前記雌端子部は、前記電線接続部と接続される溝状の接続部と、前記接続部の端部から前記第１軸線に沿った一方向である第１方向に向かって延びる筒状部と、を有し、
前記接続部は、前記第１方向の反対方向である第１反対方向に開口しており、
前記ハウジングは、
前記端子が収容される端子収容部を有するハウジング本体と、
前記ハウジング本体に取り付けられるカバー部材と、を有し、
前記カバー部材は、前記接続部の内部に挿入されるとともに前記接続部と前記第２軸線において係合可能に形成された突起部を有する、コネクタ。
続きを表示（約 1,000 文字）【請求項２】
前記ハウジング本体は、前記第１反対方向に開口する箱状に形成されており、
前記カバー部材は、前記ハウジング本体の前記第１反対方向の開口を塞ぐ本体部と、前記本体部から前記第１方向に向かって突出する前記突起部と、を有する、請求項１に記載のコネクタ。
【請求項３】
前記接続部は、基部と、前記基部のうち前記第２軸線に沿った一方向である第２方向の端部に設けられた第１壁部と、前記基部のうち前記第２方向の反対方向である第２反対方向の端部に設けられた第２壁部とを有し、
前記第１壁部および前記第２壁部の各々は、前記第１方向および前記第２方向の双方と交差する第３方向に向かって突出しており、
前記突起部は、前記第２方向において前記第１壁部と係合可能に形成されるとともに、前記第２反対方向において前記第２壁部と係合可能に形成されている、請求項２に記載のコネクタ。
【請求項４】
前記カバー部材は、前記突起部から前記第２反対方向に向かって延びる回転規制部を有し、
前記回転規制部は、前記第１軸線を中心とする前記端子の回転方向において前記第２壁部と係合可能に形成されている、請求項３に記載のコネクタ。
【請求項５】
前記接続部は、前記第１壁部のうち前記第１反対方向の端部に設けられた切欠部を有し、
前記突起部は、前記本体部に接続された円柱状の基端部と、前記基端部から前記第１方向に向かって突出する円柱状の先端部と、を有し、
前記先端部の外径は、前記基端部の外径よりも小さく形成されており、
前記基端部の前記第１方向の端面は、前記切欠部により露出される前記第１壁部の前記第１反対方向の端面と前記第１軸線において係合可能に形成されている、請求項４に記載のコネクタ。
【請求項６】
前記第２壁部は、前記第３方向において前記回転規制部と対向しており、
前記突起部は、前記先端部から前記第３方向に向かって延びる係合面を有し、
前記第１壁部は、前記先端部の外周面に沿った湾曲形状に形成されており、
前記係合面は、前記回転方向において前記第１壁部の周方向の端面と係合可能に形成されている、請求項５に記載のコネクタ。
【請求項７】
前記カバー部材は、前記本体部から前記第１方向に向かって突出する位置規制部を有し、
前記位置規制部は、前記第１軸線において前記電線接続部と係合可能に形成されている、請求項２に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、車両には、エアバッグインフレータ等の制御に用いられるコネクタ、所謂スクイブコネクタが搭載される（例えば、特許文献１参照）。この種のコネクタは、端子と、端子を保持するハウジングと、ハウジングの内部に収容されたスライダと、スライダを付勢するスプリングとを備えている。このコネクタでは、スプリングの付勢力によりスライダをスライドさせる方式によって、コネクタと相手コネクタとの嵌合保証を行っている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２１３９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記コネクタにおいては、ハウジングの内部における端子の位置ずれを抑制することが望まれている。
本開示の目的は、ハウジングの内部における端子の位置ずれを抑制できるコネクタを提供することにある。
【課題を解決するための手段】
【０００５】
本開示のコネクタは、端子と、前記端子を保持するハウジングと、前記ハウジングの内部に収容されるとともに、第１軸線に沿って第１位置と第２位置とに移動可能に設けられたスライダと、前記スライダを付勢するスプリングと、を備え、前記端子は、前記第１軸線に沿って延びる雌端子部と、前記第１軸線と交差する第２軸線に沿って延びる電線接続部と、を有し、前記雌端子部は、前記電線接続部と接続される溝状の接続部と、前記接続部の端部から前記第１軸線に沿った一方向である第１方向に向かって延びる筒状部と、を有し、前記接続部は、前記第１方向の反対方向である第１反対方向に開口しており、前記ハウジングは、前記端子が収容される端子収容部を有するハウジング本体と、前記ハウジング本体に取り付けられるカバー部材と、を有し、前記カバー部材は、前記接続部の内部に挿入されるとともに前記接続部と前記第２軸線において係合可能に形成された突起部を有する。
【発明の効果】
【０００６】
本開示のコネクタによれば、端子の位置ずれを抑制できるという効果を奏する。
【図面の簡単な説明】
【０００７】

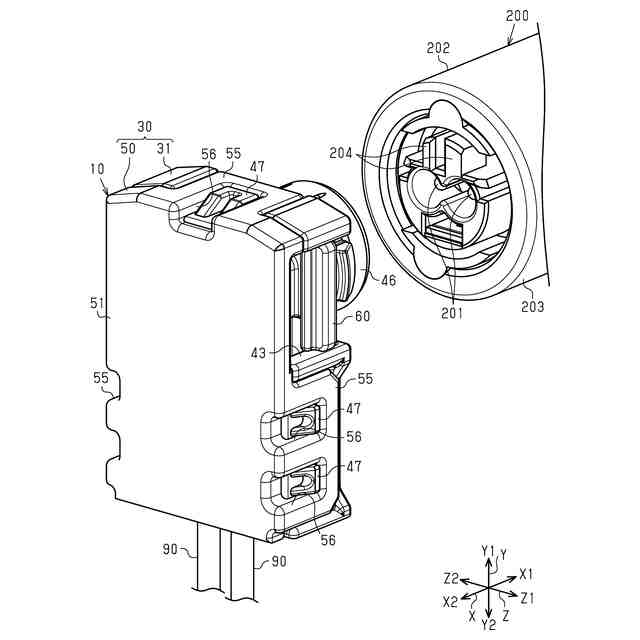

図１は、一実施形態のコネクタおよび相手コネクタを示す斜視図である。

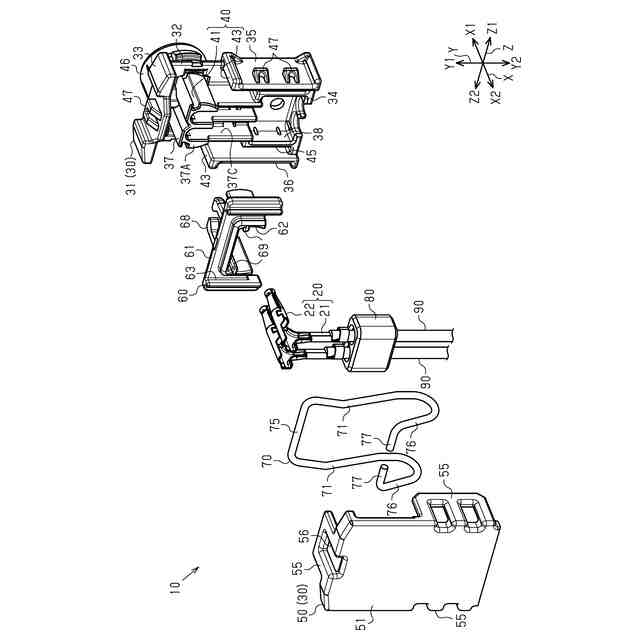

図２は、一実施形態のコネクタを示す分解斜視図である。

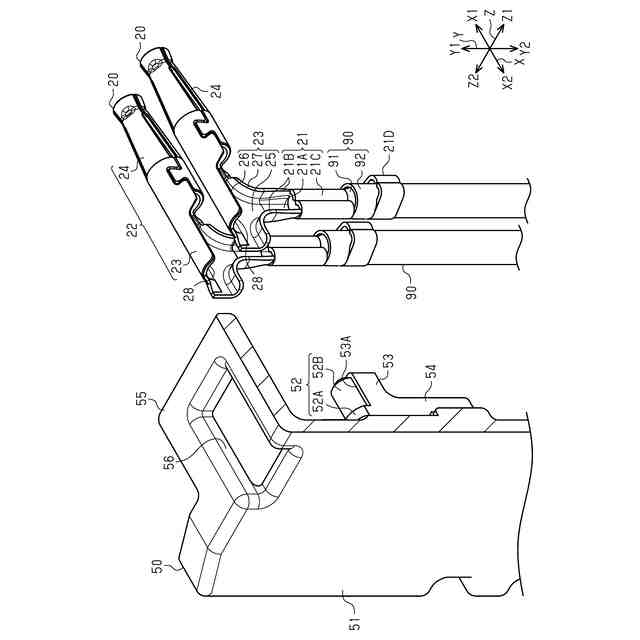

図３は、一実施形態のコネクタの一部を示す断面斜視図である。

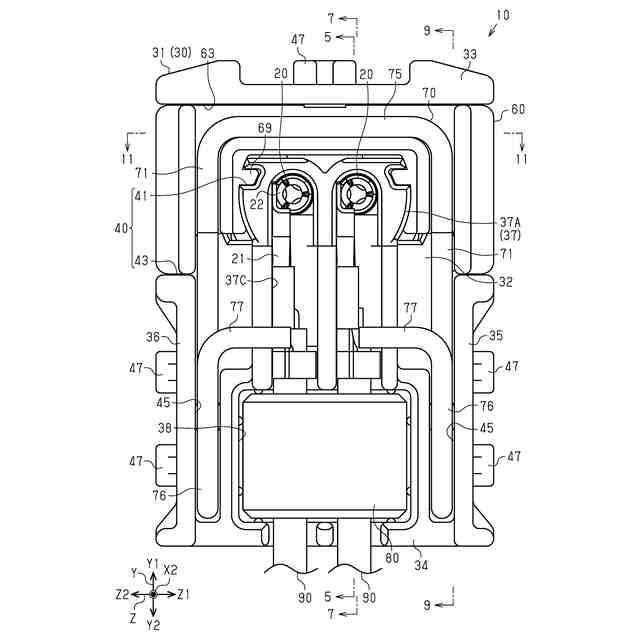

図４は、一実施形態のコネクタの一部を示す平面図である。

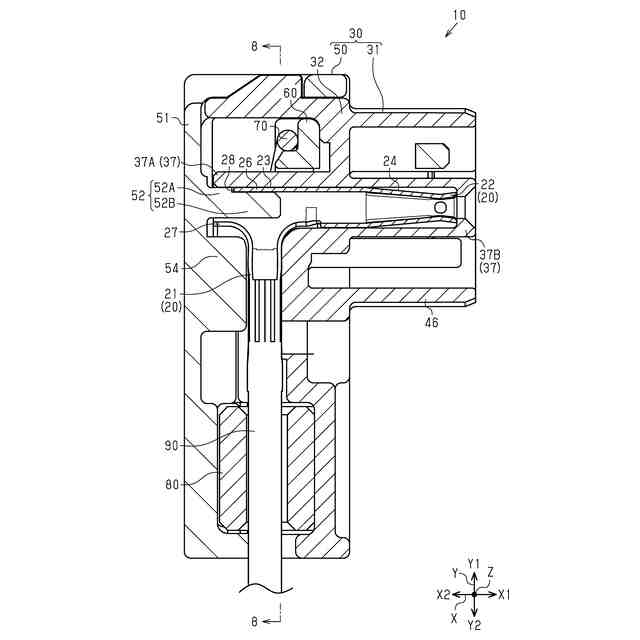

図５は、一実施形態のコネクタを示す断面図（図４における５－５線断面図）である。
図６は、一実施形態のカバー部材を示す斜視図である。

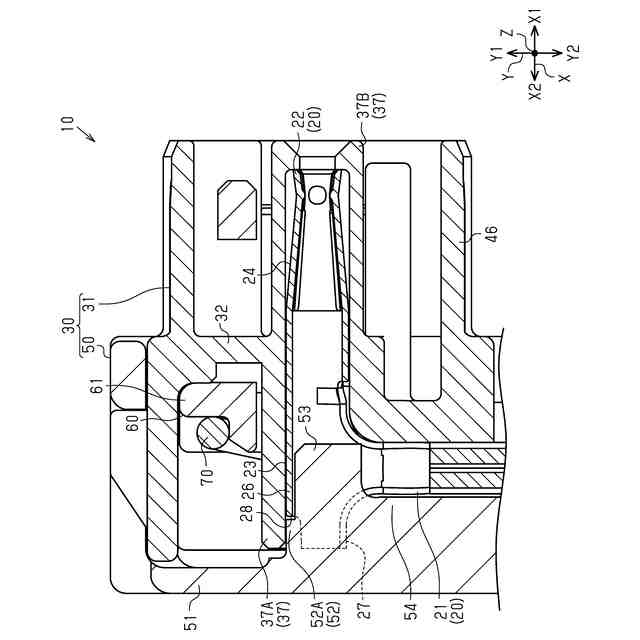

図７は、一実施形態のコネクタを示す断面図（図４における７－７線断面図）である。

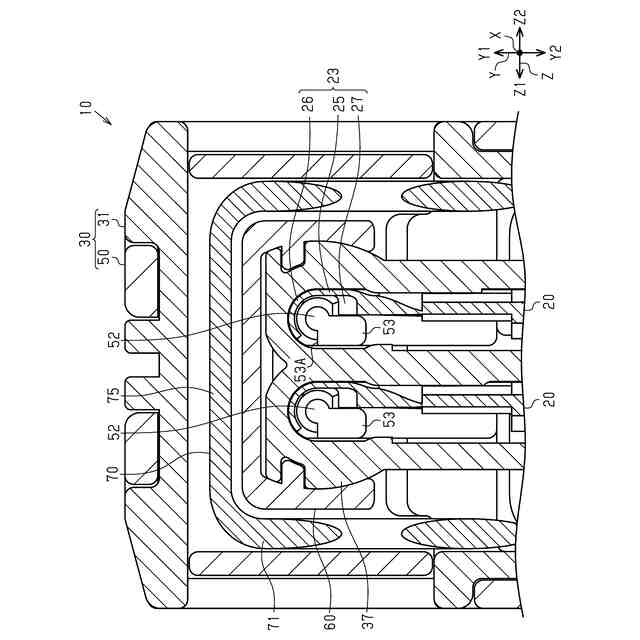

図８は、一実施形態のコネクタを示す断面図（図５における８－８線断面図）である。

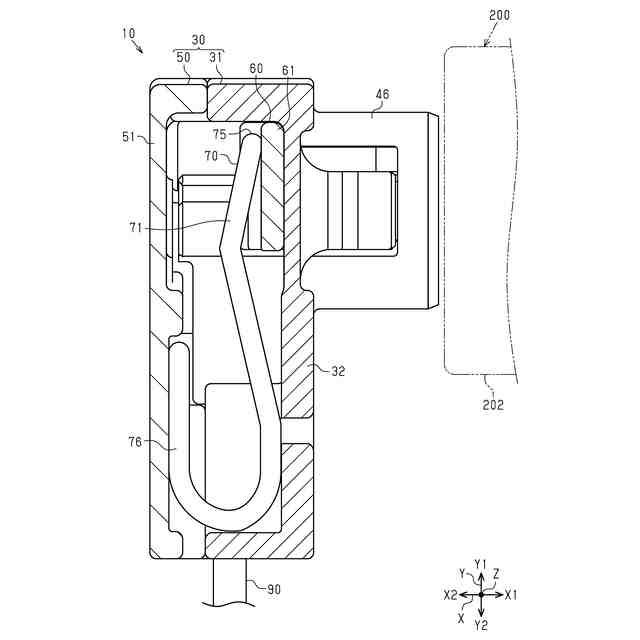

図９は、一実施形態のコネクタを示す断面図（図４における９－９線断面図）である。
図１０は、一実施形態のコネクタを示す断面図である。
図１１は、一実施形態のコネクタおよび相手コネクタを示す断面図（図４における１１－１１線断面図）である。
図１２は、一実施形態のコネクタを示す断面図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示のコネクタは、端子と、前記端子を保持するハウジングと、前記ハウジングの内部に収容されるとともに、第１軸線に沿って第１位置と第２位置とに移動可能に設けられたスライダと、前記スライダを付勢するスプリングと、を備え、前記端子は、前記第１軸線に沿って延びる雌端子部と、前記第１軸線と交差する第２軸線に沿って延びる電線接続部と、を有し、前記雌端子部は、前記電線接続部と接続される溝状の接続部と、前記接続部の端部から前記第１軸線に沿った一方向である第１方向に向かって延びる筒状部と、を有し、前記接続部は、前記第１方向の反対方向である第１反対方向に開口しており、前記ハウジングは、前記端子が収容される端子収容部を有するハウジング本体と、前記ハウジング本体に取り付けられるカバー部材と、を有し、前記カバー部材は、前記接続部の内部に挿入されるとともに前記接続部と前記第２軸線において係合可能に形成された突起部を有する。
【０００９】
この構成によれば、端子収容部に端子が収容されたハウジング本体に対してカバー部材が取り付けられると、カバー部材の突起部が溝状の接続部に挿入される。このとき、突起部が、第２軸線において接続部と係合可能に設けられる。これら接続部と突起部との係合により、ハウジングの内部において端子が第２軸線に沿って移動することを好適に抑制できる。この結果、ハウジングの内部における端子の位置ずれを好適に抑制できる。
【００１０】
［２］上記［１］において、前記ハウジング本体は、前記第１反対方向に開口する箱状に形成されており、前記カバー部材は、前記ハウジング本体の前記第１反対方向の開口を塞ぐ本体部と、前記本体部から前記第１方向に向かって突出する前記突起部と、を有してもよい。
（【００１１】以降は省略されています）
