公開番号2025161908
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2025136744,2022064438
出願日2025-08-20,2022-04-08
発明の名称ワイヤハーネス
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人
主分類H02G 3/04 20060101AFI20251017BHJP(電力の発電,変換,配電)
要約【課題】ワイヤハーネスに簡易にノイズ対策を行うことができるようにすることを目的とする。
【解決手段】ワイヤハーネス30は、複数の配線50と、前記複数の配線50を扁平な形態に保つベース部材54と、前記ベース部材54に位置決めされ、前記複数の配線50のうち対象配線50Pを覆う磁性体コア70と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
複数の配線と、
前記複数の配線を扁平な形態に保つベース部材と、
前記ベース部材に位置決めされ、前記複数の配線のうち対象配線を覆う磁性体コアと、
を備え、
前記ベース部材は、前記対象配線が収まる溝が形成された本体と、前記本体とは反対側から前記対象配線を覆う蓋とを有するプロテクタであり、
前記溝に前記磁性体コアが収容されており、
前記プロテクタの前記本体には前記溝の壁面から突出して前記磁性体コアを位置決めする位置決め片が設けられており、
前記磁性体コアは、複数の分割体が合体したものであり、
前記本体の前記位置決め片が前記複数の分割体を位置決めする、ワイヤハーネス。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載のワイヤハーネスであって、
電気機器のコネクタに接続される機器用コネクタと、それぞれ相手側ワイヤハーネスのコネクタが接続される第１ハーネス用コネクタ及び第２ハーネス用コネクタとが設けられ、
前記複数の配線は、前記機器用コネクタから分岐して前記第１ハーネス用コネクタ及び前記第２ハーネス用コネクタに接続される複数の機器用配線を含み、
前記対象配線は、前記複数の機器用配線のうちの電源線を含む、ワイヤハーネス。
【請求項３】
請求項２に記載のワイヤハーネスであって、
前記電気機器は車両の電源から供給された電力を分配し、
前記電源線のうち前記第１ハーネス用コネクタと前記機器用コネクタとを接続する第１電源線が、前記電源から前記電気機器に向けて前記電力を供給し、
前記磁性体コアは前記第１電源線を覆う第１磁性体コアを含む、ワイヤハーネス。
【請求項４】
請求項２又は請求項３に記載のワイヤハーネスであって、
前記電気機器は車両の電源から供給された電力を分配し、
前記電源線のうち前記第２ハーネス用コネクタと前記機器用コネクタとを接続する第２電源線が、前記電気機器から前記車両の負荷に向けて前記電力を供給し、
前記磁性体コアは前記第２電源線を覆う第２磁性体コアを含む、ワイヤハーネス。
【請求項５】
複数の配線と、
前記複数の配線を扁平な形態に保つベース部材と、
前記ベース部材に位置決めされ、前記複数の配線のうち対象配線を覆う磁性体コアと、
を備え、
電気機器のコネクタに接続される機器用コネクタと、それぞれ相手側ワイヤハーネスのコネクタが接続される第１ハーネス用コネクタ及び第２ハーネス用コネクタとが設けられ、
前記複数の配線は、前記機器用コネクタから分岐して前記第１ハーネス用コネクタ及び前記第２ハーネス用コネクタに接続される複数の機器用配線を含み、
前記対象配線は、前記複数の機器用配線のうちの電源線を含み、
前記電気機器は車両の電源から供給された電力を分配し、
前記電源線のうち前記第１ハーネス用コネクタと前記機器用コネクタとを接続する第１電源線が、前記電源から前記電気機器に向けて前記電力を供給し、
前記電源線のうち前記第２ハーネス用コネクタと前記機器用コネクタとを接続する第２電源線が、前記電気機器から前記車両の負荷に向けて前記電力を供給し、
前記磁性体コアは前記第１電源線を覆う第１磁性体コアと前記第２電源線を覆う第２磁性体コアとを含み、
前記第１電源線及び前記第２電源線が前記ベース部材上で並行する部分に前記第１磁性体コア及び前記第２磁性体コアが位置する、ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤハーネスに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１は、インパネハーネス、エンジンルームハーネス、ドアハーネス及びフロアハーネスを相互に電気的に接続する相互接続箱を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２０２３５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところでワイヤハーネスにノイズ対策が求められることがある。
【０００５】
そこで、ワイヤハーネスに簡易にノイズ対策を行うことができるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本開示のワイヤハーネスは、複数の配線と、前記複数の配線を扁平な形態に保つベース部材と、前記ベース部材に位置決めされ、前記複数の配線のうち対象配線を覆う磁性体コアと、を備える、ワイヤハーネスである。
【発明の効果】
【０００７】
本開示によれば、ワイヤハーネスに簡易にノイズ対策を行うことができる。
【図面の簡単な説明】
【０００８】
図１は車両におけるワイヤハーネスを含む配線システムを示す説明図である。
図２は実施形態にかかるワイヤハーネスが車両に配置された様子を示す斜視図である。

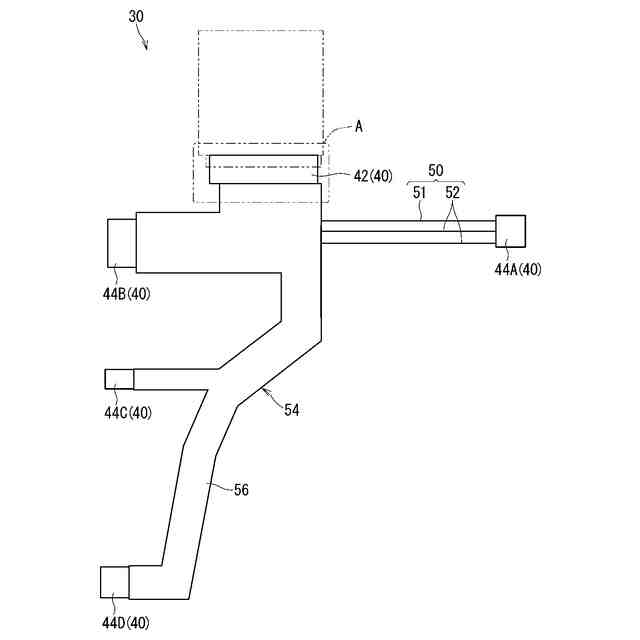

図３は実施形態にかかるワイヤハーネスを示す平面図である。

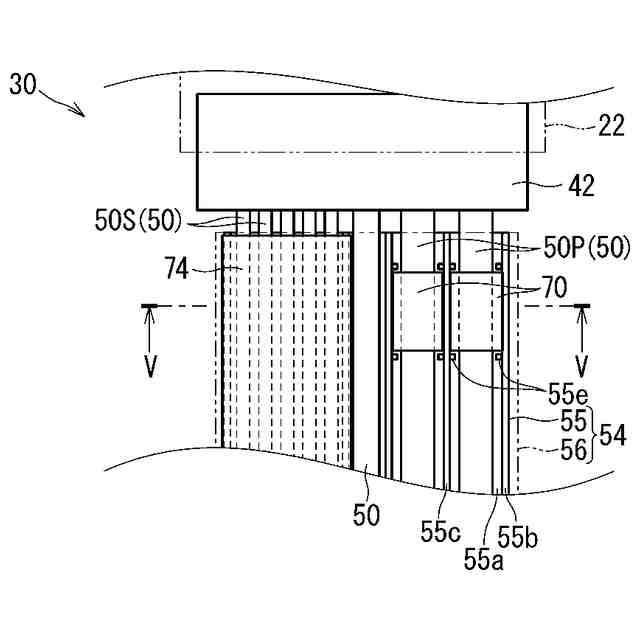

図４は図３の領域Ａの拡大図である。

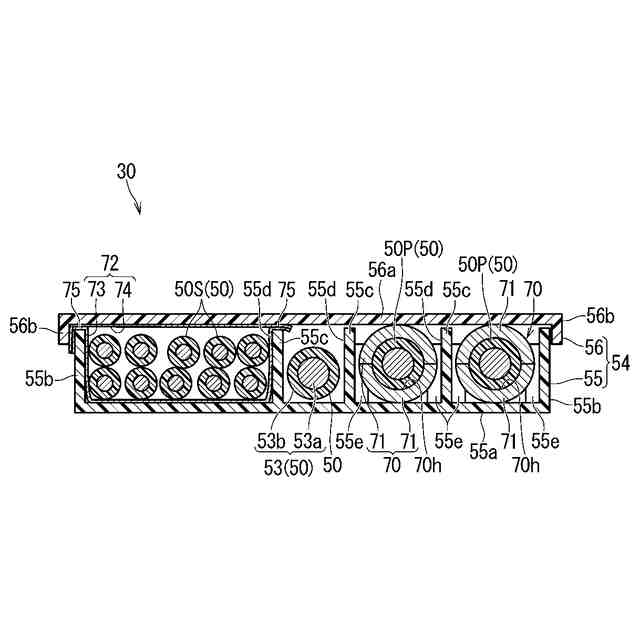

図５は図４のＶ－Ｖ線に沿った断面図である。

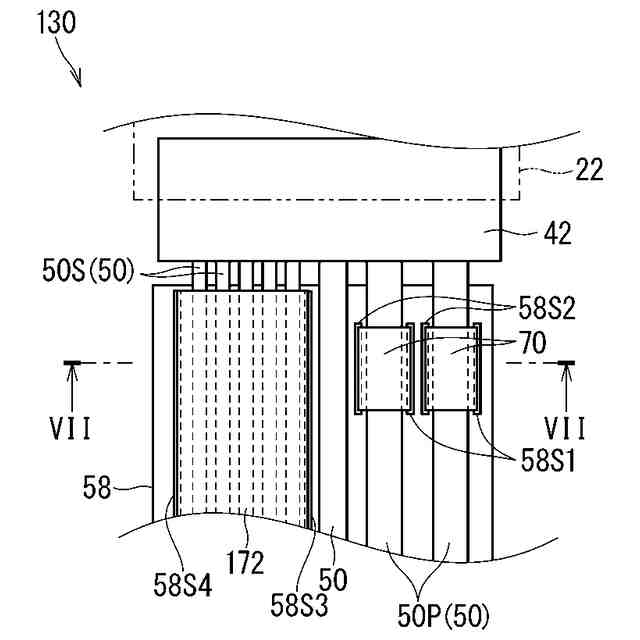

図６は第１変形例にかかるワイヤハーネスを示す平面図である。
図７は図６のＶＩＩ－ＶＩＩ線に沿った断面図である。

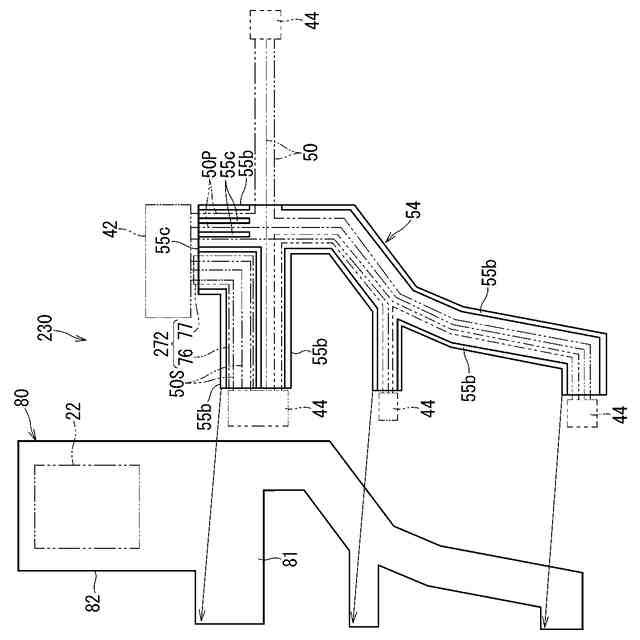

図８は第２変形例にかかるワイヤハーネスを示す分解平面図である。

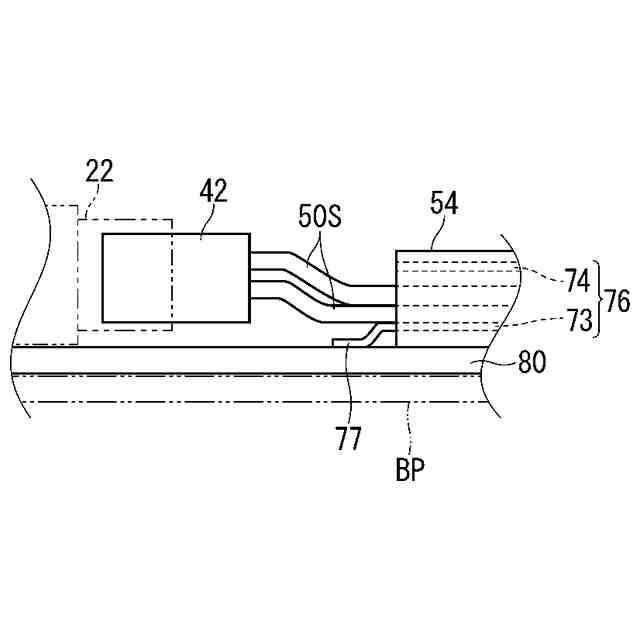

図９は第２変形例にかかるワイヤハーネスを示す側面図である。
図１０は複数種のコネクタ及び複数の配線の接続関係を説明する図である。
図１１は機器用コネクタ、第１ハーネス用コネクタ及び第２ハーネス用コネクタの接続関係を説明する図である。
図１２は第３変形例にかかる配線及びベース部材を示す断面図である。
図１３は複数の配線の分け方の一例を示す図である。
図１４は複数の配線の分け方の別の例を示す図である。
図１５は第４変形例にかかるワイヤハーネスを示す斜視図である。
図１６は第４変形例にかかるワイヤハーネスを示す分解斜視図である。
図１７は第５変形例にかかるワイヤハーネスを示す平面図である。
図１８は第５変形例にかかるワイヤハーネスが車両に配置された様子を示す斜視図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示のワイヤハーネスは、次の通りである。
（【００１１】以降は省略されています）
