公開番号2025162882
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066372
出願日2024-04-16
発明の名称端子接続構造および端子付きアルミ電線
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人笠井中根国際特許事務所,個人,個人
主分類H01R 4/34 20060101AFI20251021BHJP(基本的電気素子)
要約【課題】銅または銅合金を含んでなる一方の端子と、アルミニウムまたはアルミニウム合金を含んでなる他方の端子との異種金属間の端子接続において、接触抵抗の上昇を抑制することができる、端子接続構造を開示する。
【解決手段】ボルト18によって締結される第1端子12と第2端子14の端子接続構造10であって、第1端子12は、銅または銅合金を含んでなり、第2端子14の第2接触面20に接触する第1接触面22を有し、第2端子14は、アルミニウムまたはアルミニウム合金を含んでなり、第1端子12の第1接触面22に接触する第2接触面20を有し、第1接触面22には、複数の錐状突起24が形成されている。
【選択図】図1
特許請求の範囲【請求項１】
ボルトによって締結される第１端子と第２端子の端子接続構造であって、
前記第１端子は、銅または銅合金を含んでなり、前記第２端子の第２接触面に接触する第１接触面を有し、
前記第２端子は、アルミニウムまたはアルミニウム合金を含んでなり、前記第１端子の前記第１接触面に接触する前記第２接触面を有し、
前記第１接触面には、複数の錐状突起が形成されている、端子接続構造。
続きを表示（約 1,000 文字）【請求項２】
前記第１端子は、前記ボルトが挿通される第１ボルト挿通孔を有し、前記第１接触面が前記第１ボルト挿通孔の周囲を囲って設けられており、
前記第２端子は、前記ボルトが挿通される第２ボルト挿通孔を有し、前記第２接触面が前記第２ボルト挿通孔の周囲を囲って設けられている、請求項１に記載の端子接続構造。
【請求項３】
各前記錐状突起が、四角錐形状である、請求項１または請求項２に記載の端子接続構造。
【請求項４】
複数の前記錐状突起が、格子状に配列されており、各前記錐状突起が、正四角錐形状である、請求項１または請求項２に記載の端子接続構造。
【請求項５】
複数の前記錐状突起が、格子状に配列されており、各前記錐状突起が、底面がひし形の四角錐形状である、請求項１または請求項２に記載の端子接続構造。
【請求項６】
複数の前記錐状突起が前記第１ボルト挿通孔を囲う複数の環状体として配列されており、
前記複数の環状体は、前記第１ボルト挿通孔の径方向外方に向かって順次径寸法が大きくなっており、
各前記環状体には同数の前記錐状突起が配列されており、各前記環状体を構成する各前記錐状突起の周方向長さが、各前記環状体の径寸法が大きくなるにつれて大きくなっている、請求項２に記載の端子接続構造。
【請求項７】
各前記環状体における複数の前記錐状突起の頂点の前記第１ボルト挿通孔の中心軸回りの角度位置が、全ての前記環状体で一致している、請求項６に記載の端子接続構造。
【請求項８】
各前記環状体における複数の前記錐状突起の頂点の前記第１ボルト挿通孔の中心軸回りの角度位置が、前記径方向で隣り合う前記環状体同士で異なっている、請求項６に記載の端子接続構造。
【請求項９】
アルミニウムまたはアルミニウム合金を含んでなる電線の端末に端子金具が接続されてなる端子付きアルミ電線であって、
前記端子金具が、請求項１または請求項２に記載の端子接続構造における前記第１端子と前記第２端子を含んで構成されており、
前記第２端子が前記電線の端末に接続されており、
前記第１端子が請求項１または請求項２に記載の端子接続構造を用いて前記ボルトによって前記第２端子に締結されている、端子付きアルミ電線。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端子接続構造および端子付きアルミ電線に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、電線の端末に設けられた一方の端子を、車載部品の端子台に保持された他方の端子に対して重ね合わせ、それらを相互にボルト締結することで両端子を導通状態に接続する、端子接続構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３０３９５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年では、車両の軽量化の要求に伴い、電線や端子を従来の銅や銅合金に代えて、アルミニウムやアルミニウム合金で構成するケースが増加している。そうすると、一方の端子がアルミニウム製で他方の端子が銅製といった異種金属間での端子接続となる場合が起こり得る。そのような場合には、アルミニウムは反応性が高く大気中で酸化被膜を生成し易いことに加えて、両端子の線膨張係数の差によって、両端子の接触界面にずれが生じることで、接触界面においてアルミニウムの酸化被膜が増加し易かった。その結果、両端子間の接触抵抗が上昇するおそれがあった。
【０００５】
そこで、銅または銅合金を含んでなる一方の端子と、アルミニウムまたはアルミニウム合金を含んでなる他方の端子との異種金属間の端子接続において、接触抵抗の上昇を抑制することができる、端子接続構造および端子付きアルミ電線を開示する。
【課題を解決するための手段】
【０００６】
本開示の端子接続構造は、ボルトによって締結される第１端子と第２端子の端子接続構造であって、前記第１端子は、銅または銅合金を含んでなり、前記第２端子の第２接触面に接触する第１接触面を有し、前記第２端子は、アルミニウムまたはアルミニウム合金を含んでなり、前記第１端子の前記第１接触面に接触する前記第２接触面を有し、前記第１接触面には、複数の錐状突起が形成されている、ものである。
【０００７】
本開示の端子付きアルミ電線は、アルミニウムまたはアルミニウム合金を含んでなる電線の端末に端子金具が接続されてなる端子付きアルミ電線であって、前記端子金具が、本開示に係る端子接続構造における前記第１端子と前記第２端子を含んで構成されており、前記第２端子が前記電線の端末に接続されており、前記第１端子が本開示に係る端子接続構造を用いて前記ボルトによって前記第２端子に締結されている、ものである。
【発明の効果】
【０００８】
本開示によれば、銅または銅合金を含んでなる一方の端子と、アルミニウムまたはアルミニウム合金を含んでなる他方の端子との異種金属間の端子接続において、接触抵抗の上昇を抑制することができる、端子接続構造および端子付きアルミ電線を提供できる。
【図面の簡単な説明】
【０００９】

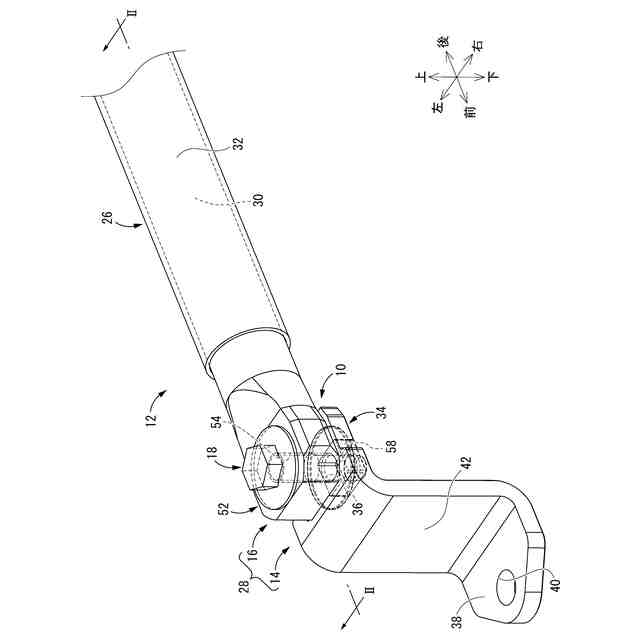

図１は、実施形態１に係る端子接続構造を用いた端子付きアルミ電線を示す斜視図である。
図２は、図１に示された端子付きアルミ電線において第１端子と第２端子との重ね合わせ部分における要部を拡大して示す縦断面図であって、図１のＩＩ－ＩＩ断面における要部に相当する図である。
図３は、図１に示された端子付きアルミ電線を構成する第１端子を示す斜視図である。
図４は、図３に示された第１端子における平面図である。
図５は、図１に示された端子付きアルミ電線において熱膨張や熱収縮に伴う第１端子および第２端子の変位をモデル的に説明するための説明図である。
図６は、実施形態２に係る端子接続構造を構成する第１端子を示す斜視図である。
図７は、図６に示された第１端子における平面図である。
図８は、実施形態３に係る端子接続構造を構成する第１端子を示す斜視図である。

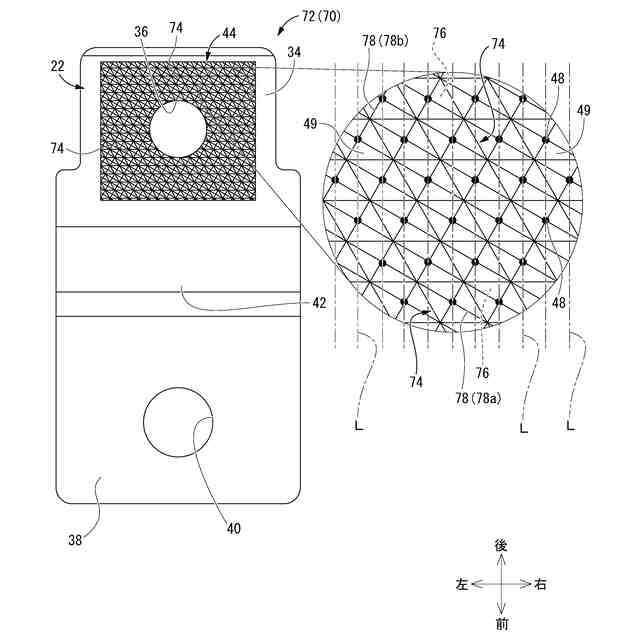

図９は、図８に示された第１端子における平面図である。

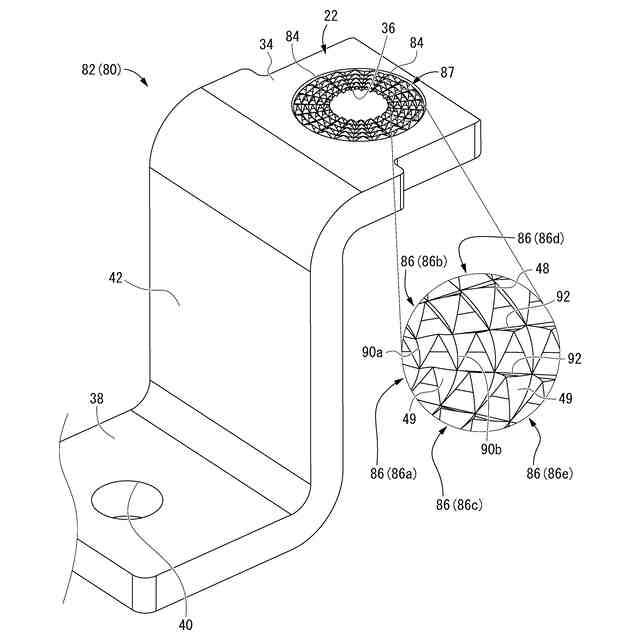

図１０は、実施形態４に係る端子接続構造を構成する第１端子を示す斜視図である。
図１１は、図１０に示された第１端子における平面図である。
【発明を実施するための形態】
【００１０】
＜本開示の実施形態の説明＞
最初に、本開示の実施態様を列記して説明する。
本開示の端子接続構造は、
（１）ボルトによって締結される第１端子と第２端子の端子接続構造であって、前記第１端子は、銅または銅合金を含んでなり、前記第２端子の第２接触面に接触する第１接触面を有し、前記第２端子は、アルミニウムまたはアルミニウム合金を含んでなり、前記第１端子の前記第１接触面に接触する前記第２接触面を有し、前記第１接触面には、複数の錐状突起が形成されている、ものである。
（【００１１】以降は省略されています）
