公開番号2025161924
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2025139426,2022086610
出願日2025-08-25,2022-05-27
発明の名称コネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人
主分類H01R 13/6581 20110101AFI20251017BHJP(基本的電気素子)
要約【課題】コネクタの外導体を、接続相手導体にコンパクトな構成で接続できるようにすることを目的とする。
【解決手段】コネクタは、内導体34と、内導体の周りを囲む絶縁体36と、絶縁体の周りを囲む筒部42と筒部の外側に突出する突出部44とを有する外導体40とを含む端子モジュール32と、接続相手導体50と、を備え、接続相手導体及び突出部の少なくとも一方が、筒部の軸方向に沿った力成分を有する接触圧力で、接続相手導体及び突出部の他方に弾性的に押付けられるバネ接続部53を有する。
【選択図】図5
特許請求の範囲【請求項１】
内導体と、前記内導体の周りを囲む絶縁体と、前記絶縁体の周りを囲む筒部と前記筒部の外側に突出する突出部とを有する外導体とを含む端子モジュールと、
接続相手導体と、
を備えるコネクタであって、
前記突出部が、前記筒部の軸方向に沿った力成分を有する接触圧力で、前記接続相手導体に弾性的に押付けられるバネ接続部を有し、
前記外導体は、金属材の深絞り加工、金属板のプレス加工、金型成形、又は、切削加工によって、前記筒部の一方側端縁から前記突出部が前記筒部の外側に突出するように形成された部品である、コネクタ。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載のコネクタであって、
前記接続相手導体は、シールド導体である、コネクタ。
【請求項３】
内導体と、前記内導体の周りを囲む絶縁体と、前記絶縁体の周りを囲む筒部と前記筒部の外側に突出する突出部とを有する外導体とを含む端子モジュールと、
接続相手導体と、
を備えるコネクタであって、
前記接続相手導体が、前記筒部の軸方向に沿った力成分を有する接触圧力で、前記突出部に弾性的に押付けられるバネ接続部を有し、
前記接続相手導体は、一方側が開口する直方体箱状であるとともに、電気部品と外部との間を電磁的にシールドするシールド導体であり、
前記シールド導体の底部に底側の開口が形成され、前記底部のうち前記底側の開口の縁部から外側に向うようにして複数のスリットが形成され、
前記複数のスリットの間に前記バネ接続部が形成されている、コネクタ。
【請求項４】
請求項１から請求項３のいずれか１項に記載のコネクタであって、
前記バネ接続部は、バネ支点とバネ接点とを含み、
前記バネ接点よりも前記バネ支点に近い位置で、前記突出部と前記接続相手導体とが固定されている、コネクタ。
【請求項５】
請求項４に記載のコネクタであって、
前記突出部と前記接続相手導体とが、相互に重ね合わされた状態で、プレスされることによって相互に固定された状態となっている、コネクタ。
【請求項６】
請求項１から請求項３のいずれか１項に記載のコネクタであって、
前記バネ接続部を複数備える、コネクタ。
【請求項７】
請求項６に記載のコネクタであって、
前記複数のバネ接続部が、前記筒部の周りに分散している、コネクタ。
【請求項８】
請求項７に記載のコネクタであって、
前記複数のバネ接続部が、前記筒部の周りに均等間隔で分散している、コネクタ。
【請求項９】
請求項６に記載のコネクタであって、
前記突出部と前記接続相手導体とが、複数箇所で固定されている、コネクタ。
【請求項１０】
請求項９に記載のコネクタであって、
前記突出部と前記接続相手導体とが、前記筒部周りに分散する複数箇所で固定されている、コネクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は、導電性シェルを備えた端子モジュールと、シールドケースとを備えるコネクタモジュールを開示している。シールドケースの底部は、円筒状に突出した突出部を有しており、端子モジュールの導電性シェルの外周面と、突出部の内周面とが面接触する状態で、端子モジュールがシールドケースと接合されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－６１６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示の技術によると、シールドケースの底部から突出部が突出しているため、コネクタモジュールが大型化することが考えられる。
【０００５】
そこで、本開示は、コネクタの外導体を、接続相手導体にコンパクトな構成で接続できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、内導体と、前記内導体の周りを囲む絶縁体と、前記絶縁体の周りを囲む筒部と前記筒部の外側に突出する突出部とを有する外導体とを含む端子モジュールと、接続相手導体と、を備えるコネクタであって、前記接続相手導体及び前記突出部の少なくとも一方が、前記筒部の軸方向に沿った力成分を有する接触圧力で、前記接続相手導体及び前記突出部の他方に弾性的に押付けられるバネ接続部を有する、コネクタである。
【発明の効果】
【０００７】
本開示によれば、コネクタの外導体を、接続相手導体にコンパクトな構成で接続できる。
【図面の簡単な説明】
【０００８】
図１は実施形態に係るコネクタを備える機器を示す斜視図である。
図２は図１のＩＩ－ＩＩ線断面図である。

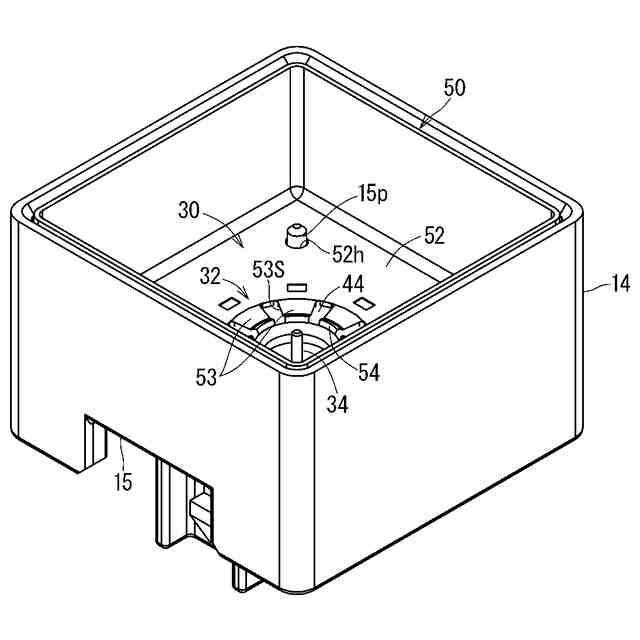

図３は第２ケース及びコネクタを内側から示す斜視図である。

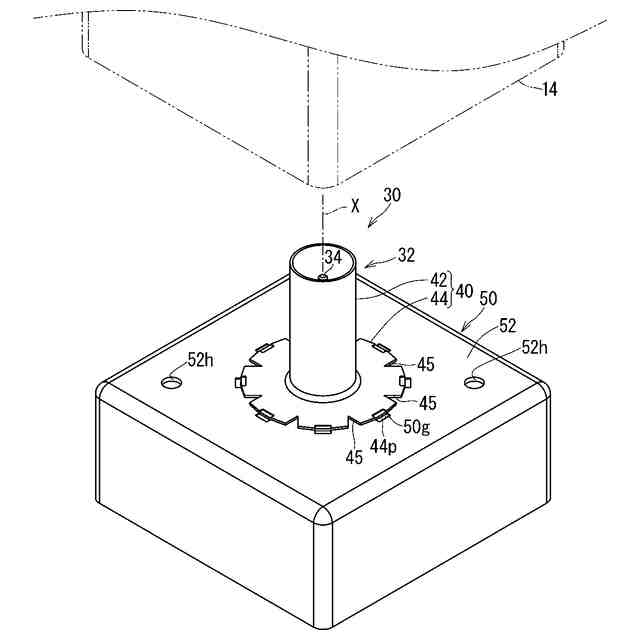

図４はコネクタを外側から示す斜視図である。

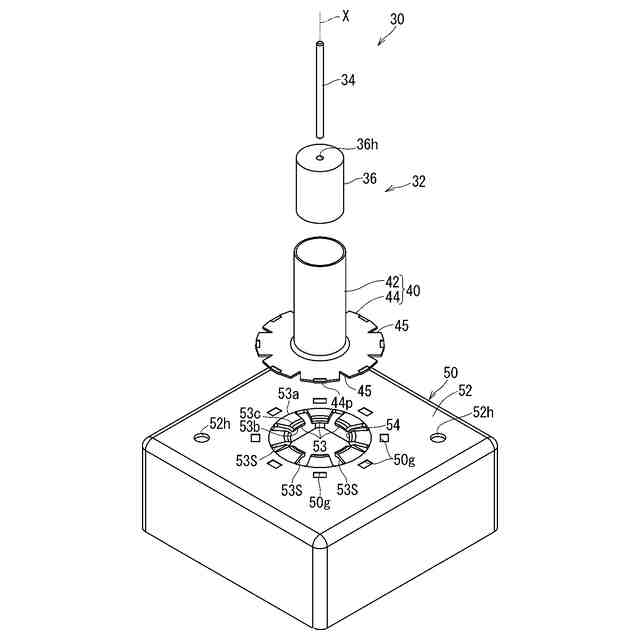

図５はコネクタの分解斜視図である。

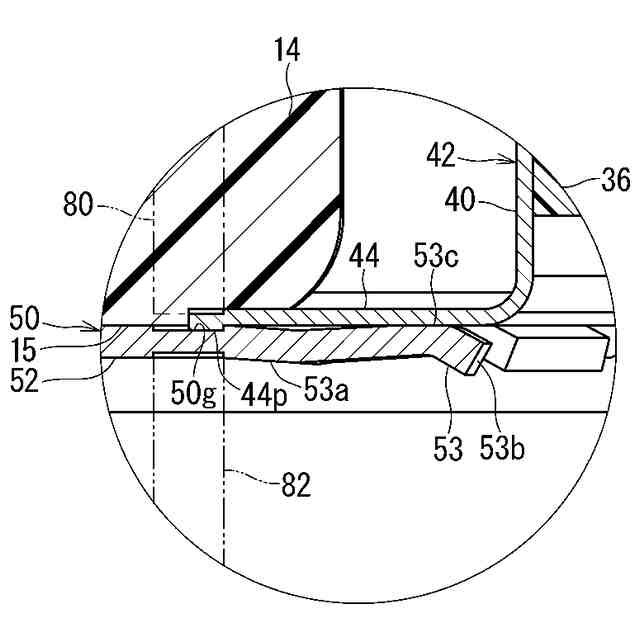

図６は図２の丸囲み部分Ａの拡大断面図である。

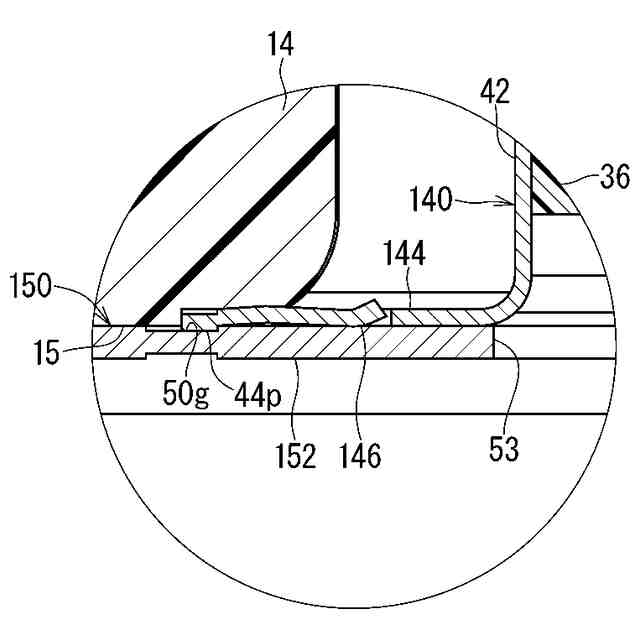

図７は変形例に係るコネクタを示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示のコネクタは、次の通りである。
（【００１１】以降は省略されています）
