公開番号2025136476
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035083
出願日2024-03-07
発明の名称電線固定部材、及びワイヤハーネス
出願人住友電装株式会社
代理人個人,個人
主分類H01B 7/40 20060101AFI20250911BHJP(基本的電気素子)
要約【課題】汎用性を向上可能とした電線固定部材を提供すること。
【解決手段】電線固定部材30は、床下パネルに固定可能な固定部33を有する固定部材31と、固定部材31とは別部品である結束バンド32とを備える。固定部材31は、電線部材20の外周面の一部と接触可能な接触部34と、結束バンド32によって電線部材20を接触部34に対して結束可能とすべく結束バンド32を挿通可能な挿通孔35とを有する。
【選択図】図2
特許請求の範囲【請求項１】
固定対象に固定可能な固定部を有する固定部材と、
前記固定部材とは別部品である結束バンドと、を備え、
前記固定部材は、電線部材の外周面の一部と接触可能な接触部と、前記結束バンドによって前記電線部材を前記接触部に対して結束可能とすべく前記結束バンドを挿通可能な挿通孔と、を有する、
電線固定部材。
続きを表示（約 540 文字）【請求項２】
前記電線部材は、外周が円形であり、
前記接触部は、前記電線部材の外周面と面接触可能な円弧面を有する、
請求項１に記載の電線固定部材。
【請求項３】
前記円弧面は、前記電線部材の外周の１／４以上の範囲と接触可能に形成されている、
請求項２に記載の電線固定部材。
【請求項４】
前記円弧面における前記電線部材の延在方向に沿った中間部には、前記挿通孔と連通する開口部が設けられている、
請求項２に記載の電線固定部材。
【請求項５】
前記接触部及び前記挿通孔は、前記固定部を中心として対称に一対設けられている、
請求項１に記載の電線固定部材。
【請求項６】
前記電線部材は、延在方向に沿って大径部と小径部とが交互に連なって設けられたコルゲートチューブを有し、
前記固定部材は、前記大径部同士の間に入り込むことで前記コルゲートチューブの延在方向に沿った移動を規制する規制突起を有する、
請求項１に記載の電線固定部材。
【請求項７】
請求項１に記載の電線固定部材と、
前記電線部材と、を備える、
ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電線固定部材、及びワイヤハーネスに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ワイヤハーネスとしては、電線部材を保持しつつ車体に固定される電線固定部材を備えたものがある。そして、このような電線固定部材としては、車両に固定可能な固定部と、該固定部に一体成形されつつ電線部材を結束可能なバンド部とを有するものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１９６２３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記のような電線固定部材は、電線固定部材が固定される部位の周辺温度等の環境や、固定する電線部材の重量等の種類に応じてバンド部に要求される材料や厚さや幅等が異なることになる。よって、環境や固定する電線部材の種類に応じて、電線固定部材全体を設計及び製造する必要があった。電線固定部材全体を設計及び製造することは、例えば、コストの増大を生じさせるため、電線固定部材の汎用性の向上が求められている。
【０００５】
本開示の目的は、汎用性を向上可能とした電線固定部材、及びワイヤハーネスを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の電線固定部材は、固定対象に固定可能な固定部を有する固定部材と、前記固定部材とは別部品である結束バンドと、を備え、前記固定部材は、電線部材の外周面の一部と接触可能な接触部と、前記結束バンドによって前記電線部材を前記接触部に対して結束可能とすべく前記結束バンドを挿通可能な挿通孔と、を有する。
【発明の効果】
【０００７】
本開示の電線固定部材によれば、汎用性が向上する。
【図面の簡単な説明】
【０００８】
図１は、一実施形態におけるワイヤハーネスの配索経路を示す概略構成図である。

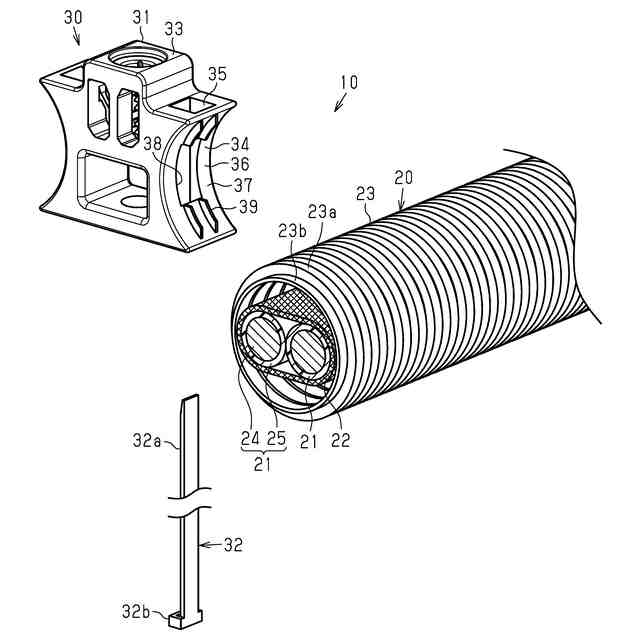

図２は、一実施形態におけるワイヤハーネスの一部分解斜視図である。
図３は、一実施形態におけるワイヤハーネスの断面図である。

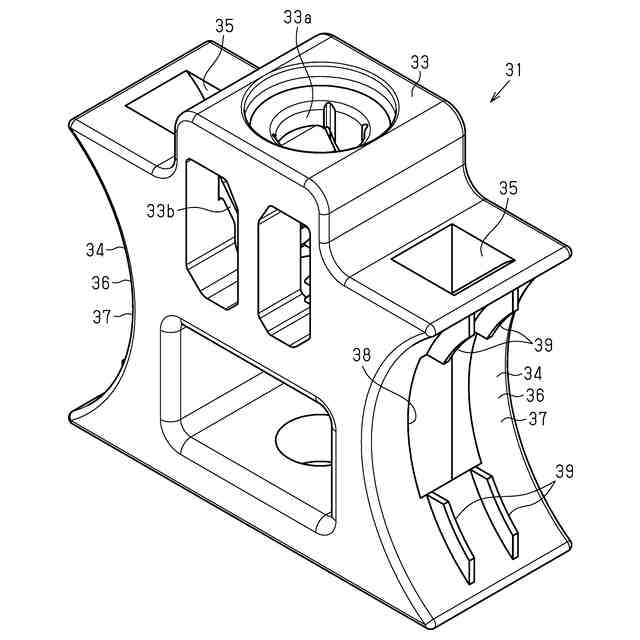

図４は、一実施形態における固定部材の斜視図である。

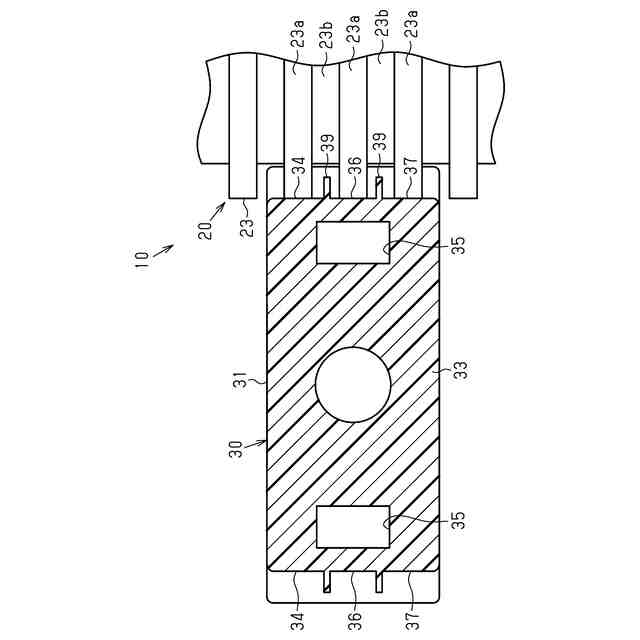

図５は、一実施形態におけるワイヤハーネスの一部断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示の電線固定部材は、
［１］固定対象に固定可能な固定部を有する固定部材と、前記固定部材とは別部品である結束バンドと、を備え、前記固定部材は、電線部材の外周面の一部と接触可能な接触部と、前記結束バンドによって前記電線部材を前記接触部に対して結束可能とすべく前記結束バンドを挿通可能な挿通孔と、を有する。
【００１０】
同構成によれば、固定部材は、電線部材の外周面の一部と接触可能な接触部と、結束バンドによって電線部材を接触部に対して結束可能とすべく結束バンドを挿通可能な挿通孔とを有するため、結束バンドによって電線部材を容易に結束することができる。そして、結束バンドは、固定部材とは別部品であるため、例えば、固定部材を共通としながら、環境や固定する電線部材の種類に応じて必要な結束バンドを選定することができる。すなわち、環境や固定する電線部材の種類に応じて、電線部材を安定して固定すべく、結束バンドの材料や厚さや幅を変更することができる。よって、固定部材を汎用品とすることができ、電線固定部材全体を設計及び製造する必要がなくなる。
（【００１１】以降は省略されています）
