公開番号2025139217
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038032
出願日2024-03-12
発明の名称ワイヤハーネス
出願人住友電装株式会社
代理人個人,個人
主分類H01B 7/00 20060101AFI20250918BHJP(基本的電気素子)
要約【課題】部品点数の増大を抑制しながら、組付け作業性を向上可能としたワイヤハーネスを提供すること。
【解決手段】ワイヤハーネス10は、第1電線21と第1電線21の外周を覆う筒状の第1編組部材22とを有する第1シールド電線20と、第2電線31と第2電線31の外周を覆う筒状の第2編組部材32とを有する第2シールド電線30と、第1編組部材22及び第2編組部材32が電気的に接続されつつアース部材70に固定されるブラケット50とを備える。また、ワイヤハーネス10は、第2編組部材32に電気的に接続された端子40を備え、ブラケット50は、第1電線21が挿通されるとともに外周に第1編組部材22が固定される筒状部51と、端子40が固定される端子固定部54とを有する。
【選択図】図1
特許請求の範囲【請求項１】
第１電線と前記第１電線の外周を覆う筒状の第１編組部材とを有する第１シールド電線と、
第２電線と前記第２電線の外周を覆う筒状の第２編組部材とを有する第２シールド電線と、
前記第１編組部材及び前記第２編組部材が電気的に接続されつつアース部材に固定されるブラケットと、
を備えたワイヤハーネスであって、
前記第２編組部材に電気的に接続された端子を備え、
前記ブラケットは、前記第１電線が挿通されるとともに外周に前記第１編組部材が固定される筒状部と、前記端子が固定される端子固定部と、を有する、
ワイヤハーネス。
続きを表示（約 510 文字）【請求項２】
前記端子は、端子孔を有し、
前記端子固定部は、固定孔を有し、
前記端子は、前記端子孔及び前記固定孔を貫通するボルトによって前記端子固定部に固定され、
前記ブラケットは、前記ボルトによって前記アース部材に固定される、
請求項１に記載のワイヤハーネス。
【請求項３】
前記端子は、係止片を有し、
前記端子固定部は、前記端子の前記端子孔を中心とした回転を規制すべく前記係止片と係合可能な被係止部を有する、
請求項２に記載のワイヤハーネス。
【請求項４】
前記第２シールド電線は、前記筒状部の外部を通過するように配置されている、
請求項１に記載のワイヤハーネス。
【請求項５】
前記第２電線は、前記筒状部の内部を通過するように配置され、
前記第２編組部材は、前記筒状部の外部を通過するように配置されている、
請求項１に記載のワイヤハーネス。
【請求項６】
前記第２シールド電線は、前記筒状部の内部を通過するように配置されている、
請求項１に記載のワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤハーネスに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ワイヤハーネスとしては、例えば、電線と電線の外周を覆う編組部材とを有する複数のシールド電線と、編組部材の各々が接続されるブラケットとを備えたものがある（例えば、特許文献１参照）。このワイヤハーネスにおける編組部材の各々にはシールドスリーブ及びシールドコンタクトからなるシールド端子が装着されている。そして、それら導電性シールド端子の各々はブラケットの貫通孔に固定されている。このワイヤハーネスでは、ブラケットが取付対象であるアース部材に固定されることで、全ての編組部材がアース接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２８５７４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記のようなワイヤハーネスでは、編組部材毎にシールドスリーブ及びシールドコンタクトからなるシールド端子が必要であって、部品点数が多くなるという問題があった。
【０００５】
これに対して、例えば、ブラケットに筒状部を設けるとともに、その筒状部に複数の編組部材を同時にかしめリング等の結束部材でまとめて固定することで部品点数の低減を図る構成が考えられる。しかしながら、この構成では、複数の編組部材を筒状部に対して同時に位置決めして固定する作業の作業性が悪いという問題がある。
【０００６】
本開示の目的は、部品点数の増大を抑制しながら、組付け作業性を向上可能としたワイヤハーネスを提供することにある。
【課題を解決するための手段】
【０００７】
本開示のワイヤハーネスは、第１電線と前記第１電線の外周を覆う筒状の第１編組部材とを有する第１シールド電線と、第２電線と前記第２電線の外周を覆う筒状の第２編組部材とを有する第２シールド電線と、前記第１編組部材及び前記第２編組部材が電気的に接続されつつアース部材に固定されるブラケットと、を備えたワイヤハーネスであって、前記第２編組部材に電気的に接続された端子を備え、前記ブラケットは、前記第１電線が挿通されるとともに外周に前記第１編組部材が固定される筒状部と、前記端子が固定される端子固定部と、を有する。
【発明の効果】
【０００８】
本開示のワイヤハーネスによれば、部品点数の増大を抑制しながら、組付け作業性を向上できる。
【図面の簡単な説明】
【０００９】

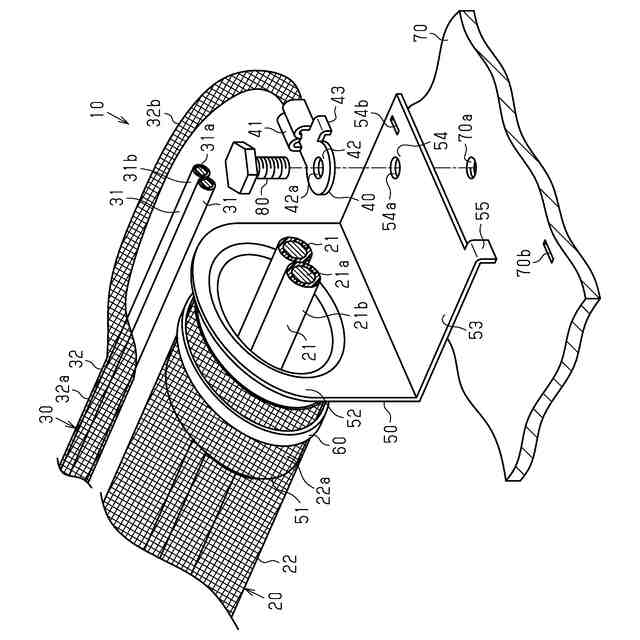

図１は、一実施形態におけるワイヤハーネスの一部斜視図である。

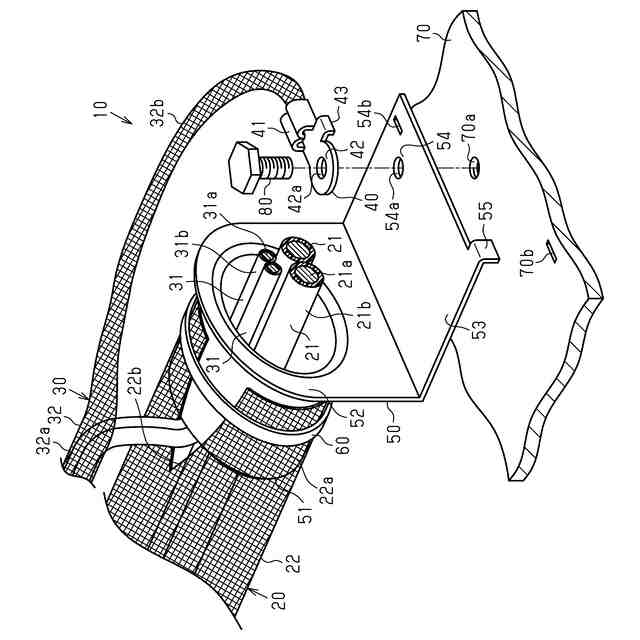

図２は、別例におけるワイヤハーネスの一部斜視図である。

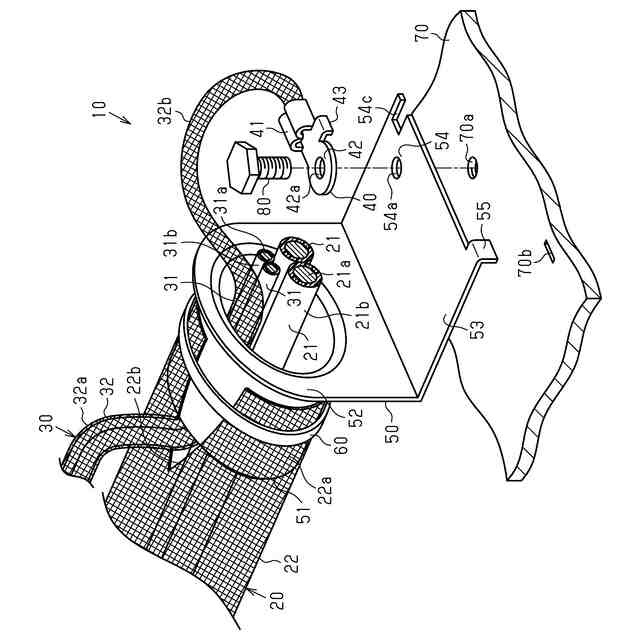

図３は、別例におけるワイヤハーネスの一部斜視図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のワイヤハーネスは、
［１］第１電線と前記第１電線の外周を覆う筒状の第１編組部材とを有する第１シールド電線と、第２電線と前記第２電線の外周を覆う筒状の第２編組部材とを有する第２シールド電線と、前記第１編組部材及び前記第２編組部材が電気的に接続されつつアース部材に固定されるブラケットと、を備えたワイヤハーネスであって、前記第２編組部材に電気的に接続された端子を備え、前記ブラケットは、前記第１電線が挿通されるとともに外周に前記第１編組部材が固定される筒状部と、前記端子が固定される端子固定部と、を有する。
（【００１１】以降は省略されています）
